Трёхслойная ограждающая конструкция с жесткими связями с ограниченной теплопроводностью

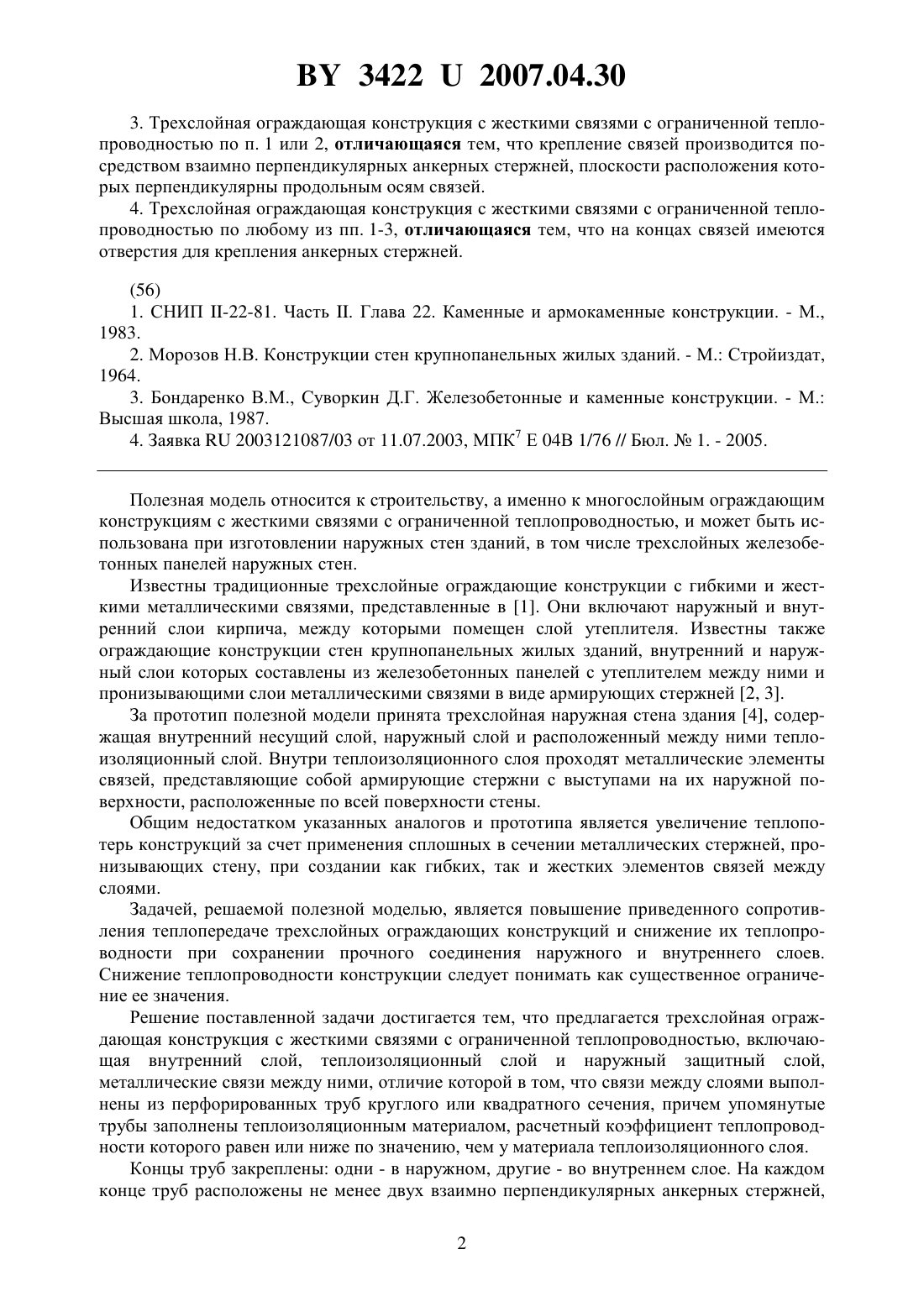

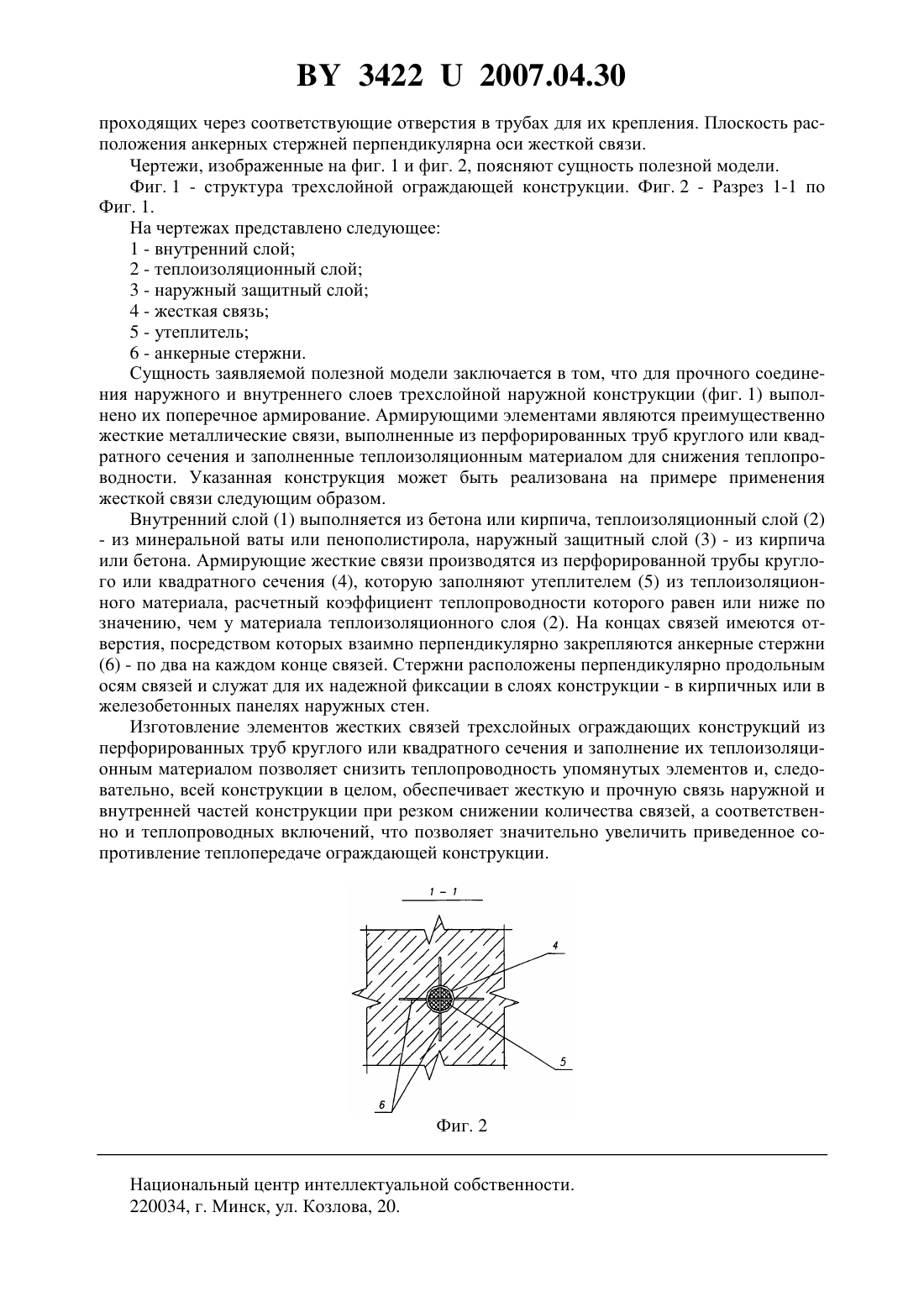

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(54) ТРХСЛОЙНАЯ ОГРАЖДАЮЩАЯ КОНСТРУКЦИЯ С ЖЕСТКИМИ(71) Заявитель Научно-исследовательское и проектно-технологическое республиканское унитарное предприятие Институт НИПТИС(72) Авторы Пилипенко Владимир Митрофанович Пашков Александр Петрович Кузьмичв Роман Владимирович Мащенко Валерий Васильевич(73) Патентообладатель Научно-исследовательское и проектно-технологическое республиканское унитарное предприятие Институт НИПТИС(57) 1. Трехслойная ограждающая конструкция с жесткими связями с ограниченной теплопроводностью, включающая внутренний слой, теплоизоляционный слой и наружный защитный слой, металлические связи между ними, отличающаяся тем, что связи между слоями выполнены из перфорированных труб круглого или квадратного сечения, причем упомянутые трубы заполнены теплоизоляционным материалом, расчетный коэффициент теплопроводности которого равен или ниже по значению, чем у материала теплоизоляционного слоя. 2. Трехслойная ограждающая конструкция с жесткими связями с ограниченной теплопроводностью по п. 1, отличающаяся тем, что одни концы связей закреплены в наружном слое, другие закреплены во внутреннем слое. 34222007.04.30 3. Трехслойная ограждающая конструкция с жесткими связями с ограниченной теплопроводностью по п. 1 или 2, отличающаяся тем, что крепление связей производится посредством взаимно перпендикулярных анкерных стержней, плоскости расположения которых перпендикулярны продольным осям связей. 4. Трехслойная ограждающая конструкция с жесткими связями с ограниченной теплопроводностью по любому из пп. 1-3, отличающаяся тем, что на концах связей имеются отверстия для крепления анкерных стержней.(56) 1. СНИП -22-81. Часть . Глава 22. Каменные и армокаменные конструкции. - М.,1983. 2. Морозов Н.В. Конструкции стен крупнопанельных жилых зданий. - М. Стройиздат,1964. 3. Бондаренко В.М., Суворкин Д.Г. Железобетонные и каменные конструкции. - М. Высшая школа, 1987. 4. Заявка 2003121087/03 от 11.07.2003, МПК 7 Е 04 В 1/76 // Бюл.1. - 2005. Полезная модель относится к строительству, а именно к многослойным ограждающим конструкциям с жесткими связями с ограниченной теплопроводностью, и может быть использована при изготовлении наружных стен зданий, в том числе трехслойных железобетонных панелей наружных стен. Известны традиционные трехслойные ограждающие конструкции с гибкими и жесткими металлическими связями, представленные в 1. Они включают наружный и внутренний слои кирпича, между которыми помещен слой утеплителя. Известны также ограждающие конструкции стен крупнопанельных жилых зданий, внутренний и наружный слои которых составлены из железобетонных панелей с утеплителем между ними и пронизывающими слои металлическими связями в виде армирующих стержней 2, 3. За прототип полезной модели принята трехслойная наружная стена здания 4, содержащая внутренний несущий слой, наружный слой и расположенный между ними теплоизоляционный слой. Внутри теплоизоляционного слоя проходят металлические элементы связей, представляющие собой армирующие стержни с выступами на их наружной поверхности, расположенные по всей поверхности стены. Общим недостатком указанных аналогов и прототипа является увеличение теплопотерь конструкций за счет применения сплошных в сечении металлических стержней, пронизывающих стену, при создании как гибких, так и жестких элементов связей между слоями. Задачей, решаемой полезной моделью, является повышение приведенного сопротивления теплопередаче трехслойных ограждающих конструкций и снижение их теплопроводности при сохранении прочного соединения наружного и внутреннего слоев. Снижение теплопроводности конструкции следует понимать как существенное ограничение ее значения. Решение поставленной задачи достигается тем, что предлагается трехслойная ограждающая конструкция с жесткими связями с ограниченной теплопроводностью, включающая внутренний слой, теплоизоляционный слой и наружный защитный слой,металлические связи между ними, отличие которой в том, что связи между слоями выполнены из перфорированных труб круглого или квадратного сечения, причем упомянутые трубы заполнены теплоизоляционным материалом, расчетный коэффициент теплопроводности которого равен или ниже по значению, чем у материала теплоизоляционного слоя. Концы труб закреплены одни - в наружном, другие - во внутреннем слое. На каждом конце труб расположены не менее двух взаимно перпендикулярных анкерных стержней,2 34222007.04.30 проходящих через соответствующие отверстия в трубах для их крепления. Плоскость расположения анкерных стержней перпендикулярна оси жесткой связи. Чертежи, изображенные на фиг. 1 и фиг. 2, поясняют сущность полезной модели. Фиг. 1 - структура трехслойной ограждающей конструкции. Фиг. 2 - Разрез 1-1 по Фиг. 1. На чертежах представлено следующее 1 - внутренний слой 2 - теплоизоляционный слой 3 - наружный защитный слой 4 - жесткая связь 5 - утеплитель 6 - анкерные стержни. Сущность заявляемой полезной модели заключается в том, что для прочного соединения наружного и внутреннего слоев трехслойной наружной конструкции (фиг. 1) выполнено их поперечное армирование. Армирующими элементами являются преимущественно жесткие металлические связи, выполненные из перфорированных труб круглого или квадратного сечения и заполненные теплоизоляционным материалом для снижения теплопроводности. Указанная конструкция может быть реализована на примере применения жесткой связи следующим образом. Внутренний слой (1) выполняется из бетона или кирпича, теплоизоляционный слой (2)- из минеральной ваты или пенополистирола, наружный защитный слой (3) - из кирпича или бетона. Армирующие жесткие связи производятся из перфорированной трубы круглого или квадратного сечения (4), которую заполняют утеплителем (5) из теплоизоляционного материала, расчетный коэффициент теплопроводности которого равен или ниже по значению, чем у материала теплоизоляционного слоя (2). На концах связей имеются отверстия, посредством которых взаимно перпендикулярно закрепляются анкерные стержни(6) - по два на каждом конце связей. Стержни расположены перпендикулярно продольным осям связей и служат для их надежной фиксации в слоях конструкции - в кирпичных или в железобетонных панелях наружных стен. Изготовление элементов жестких связей трехслойных ограждающих конструкций из перфорированных труб круглого или квадратного сечения и заполнение их теплоизоляционным материалом позволяет снизить теплопроводность упомянутых элементов и, следовательно, всей конструкции в целом, обеспечивает жесткую и прочную связь наружной и внутренней частей конструкции при резком снижении количества связей, а соответственно и теплопроводных включений, что позволяет значительно увеличить приведенное сопротивление теплопередаче ограждающей конструкции. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
