Мяльно-трепальный агрегат

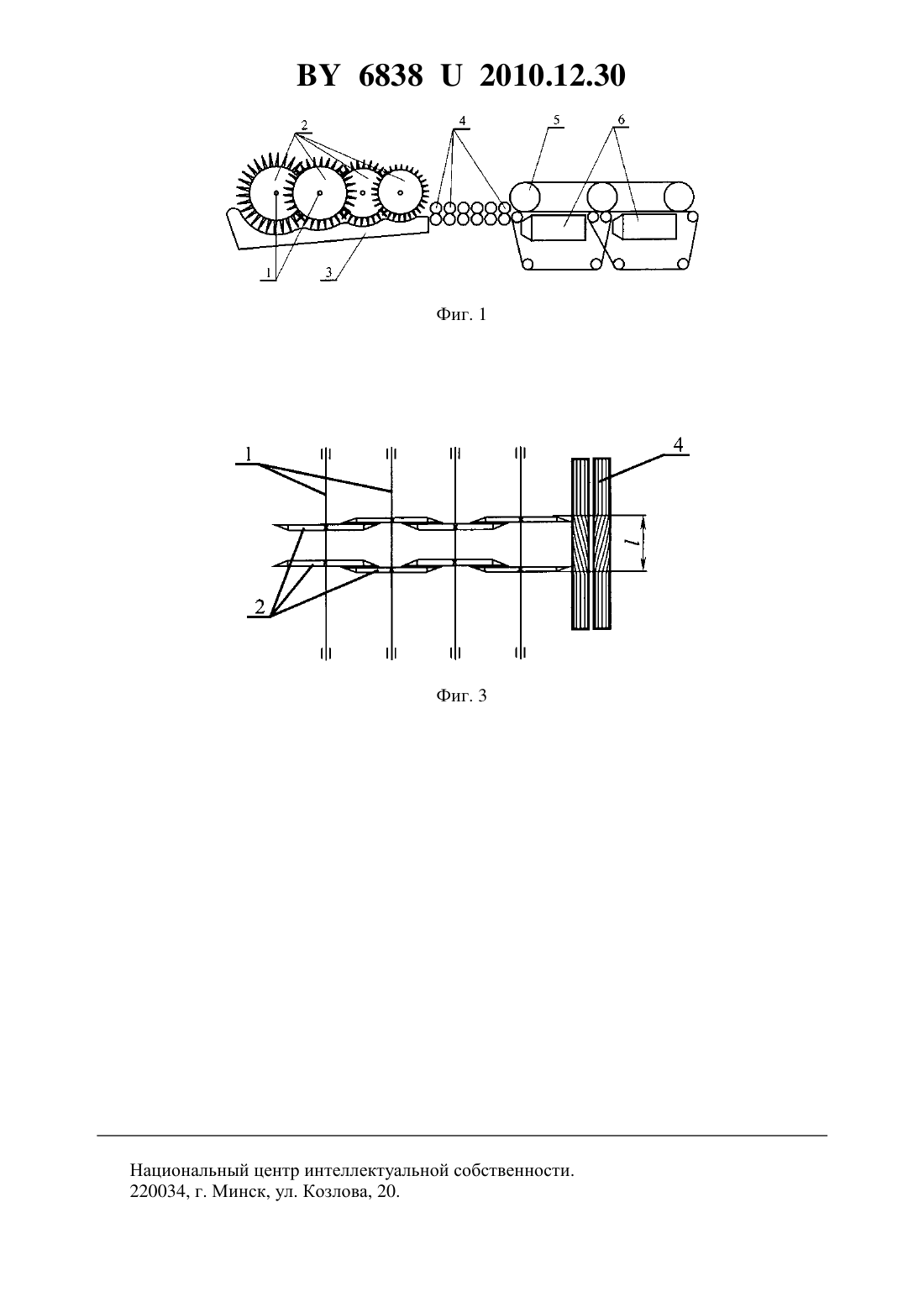

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Кислов Евгений Вениаминович Изоитко Владимир Михайлович Бобровская Ирина Евгеньевна Лукомский Александр Евгеньевич(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) 1. Мяльно-трепальный агрегат, состоящий из слоеутоняющего механизма, включающего последовательно установленные на валах зубчатые диски, мяльной машины, содержащей попарно установленные рифленые вальцы, и трепальной машины, отличающийся тем, что рифление вальцов мяльной машины выполнено прямым на концах вальцов и винтовым в средней их части. 2. Агрегат по п. 1, отличающийся тем, что длина участковвальцов с винтовым рифлением равна расстоянию между наружными плоскостями крайних зубчатых дисков на последнем валу слоеутоняющего механизма. 3. Агрегат по п. 1, отличающийся тем, что вальцы мяльной машины в смежных парах выполнены с чередующимся направлением винтового рифления. 4. Агрегат по п. 1, отличающийся тем, что уголнаклона винтовой линии участков вальцов с винтовым рифлением составляет 2535.(56) 1. А.с. СССР 140532. 2. Справочник по заводской первичной обработке льна / Под ред. В.Н. Храмцова. - . Легкая и пищевая промышленность, 1984. - С. 173-177. Полезная модель относится к области первичной обработки лубяных культур, заготовленной преимущественно в рулонах, в частности к устройствам для получения длинного лубяного волокна. Известна мяльная машина для лубяных культур со слоеформирующим механизмом,выполненным в виде фасонных направляющих полозков и зубчатых дисков, при этом мяльная машина состоит из двух частей, каждая из которых снабжена транспортерами 1. Недостатком известной мяльной машины является недостаточная эффективность обработки тресты из-за недостаточного ее промина, т.к. оптимально к мяльным вальцам ориентируется только одна часть слоя стеблей. Кроме того, наличие транспортеров усложняет конструкцию машины. Наиболее близким по технической сущности к заявляемому и принятому за прототип является мяльно-трепальный агрегат для обработки тресты лубяных культур, включающий слоеутонящий механизм, представляющий собой систему последовательно установленных на валах зубчатых дисков, мяльную машину, содержащую попарно установленные рифленые вальцы с прямым или винтовым по всему телу вальца рифлением, и трепальную машину 2. Недостатком известного мяльно-трепального агрегата является низкая эффективность обработки тресты. Причиной этому является то, что при утонении слоя слоеформирующими дисками из-за сильной сцепленности стеблей в вершинной и комлевой частях слоя части стебля, находящиеся между зубчатыми дисками и снаружи от них, приобретают различную ориентацию по отношению к рифленым вальцам. Участки стеблей, находящиеся между зубчатыми дисками, располагаются параллельно друг другу и осям вальцов. В результате этого воздействия вальцов с прямым рифлением на эти участки становятся малоэффективными. Участки стеблей, находящиеся снаружи зубчатых дисков, при растяжении слоя зубчатыми дисками из-за сцепленности между собой ориентируются в направлении, близком перпендикулярному к осям вальцов, в результате чего снижается эффективность воздействий вальцов с винтовым рифлением. Задачей полезной модели является повышение эффективности обработки тресты лубяных культур. Поставленная задача достигается тем, что в мяльно-трепальном агрегате, состоящем из слоеутонящего механизма, включающего последовательно установленные на валах зубчатые диски, мяльной машины, содержащей попарно установленные рифленые вальцы, и трепальной машины, рифление вальцов мяльной машины выполнено прямым на концах вальцов и винтовым в средней их части. Длина участковвальцов с винтовым рифлением равна расстоянию между наружными плоскостями зубчатых дисков на последнем валу слоеутоняющего механизма. Вальцы мяльной машины в смежных парах выполнены с чередующимся направлением винтового рифления. Уголнаклона винтовой линии участков вальцов с винтовым рифлением составляет 2535. Предлагаемый мяльно-трепальный агрегат позволяет повысить эффективность обработки тресты за счет лучшего ее промина, т.к. воздействия рифлей мяльных вальцов на разных участках слоя имеют различный характер, подходящий наилучшим образом для данного расположения стеблей на этом участке. Чередование направления рифления в парах вальцов позволяет одинаково эффективно обрабатывать стебли с углом отклонения 2 68382010.12.30 как в ту, так и другую сторону, а также предотвратить поперечное смещение слоя при промине, сохраняя условия обработки на всем протяжении промина. Экспериментально установлено, что средний угол перекоса стеблей на участке между утоняющими зубчатыми дисками составляет от 5 до 12 в ту или иную сторону и при указанном угленаклона винтовой линии стебли располагаются под углом от 30 до 47 к рифлям, что достаточно для эффективного промина стеблей. На фиг. 1 изображена схема мяльно-трепального агрегата для обработки тресты лубяных культур на фиг. 2 - схема обработки стеблей (вид сверху) на фиг. 3 - расположение участка винтового рифления мяльных вальцов по отношению к зубчатым дискам слоеутоняющего механизма. Мяльно-трепальный включает слоеутоняющий механизм, представляющий собой последовательно установленные на валах 1 зубчатые диски 2 с направляющими полозками 3,мяльную машину, содержащую попарно установленные рифленые вальцы 4, и трепальную машину, содержащую зажимно-транспортирующий механизм 5 и две пары трепальных барабанов 6 для обработки вершинной и комлевой частей слоя тресты. Кинематической схемой слоеутоняющего механизма предусмотрено увеличение окружной скорости зубчатых дисков 2 каждого последующего вала 1 по отношению к зубчатым дискам предыдущего по ходу обработки вала. Рифление вальцов 4 выполнено прямым, т.е. с расположением рифель параллельно оси вальца, на их концах и винтовым, т.е. с расположением рифель под угломк оси вальца, в средней части. Длина участковс винтовым рифлением вальцов 4 равна расстоянию между наружными плоскостями зубчатых дисков 2 на последнем валу 1 слоеутоняющего механизма, а края этих участков совпадают с расположением этих дисков. Кроме того, вальцы 4 мяльной машины в смежных парах выполнены с чередующимся направлением винтового рифления, т.е. после пары вальцов с участком одного направления винтового рифления следует пара вальцов с участком противоположного направления рифления. Уголнаклона винтовой линии участков с винтовым рифлением вальцов 4 составляет 2535. Мяльно-трепальный агрегат работает следующим образом. Слой тресты лубяной культуры, например льна, с расположением стеблей по всей их длине преимущественно перпендикулярно направлению перемещения подается вручную или транспортером к зубчатым дискам 2 первого вала 1. Слой захватывается зубчатыми дисками 2 и по полозкам 3 перемещается к следующим зубчатым дискам, имеющим большую окружную скорость. За счет разности окружных скоростей предыдущих и последующих зубчатых дисков 2 слой утоняется, при этом участки стеблей, находящиеся между зубчатыми дисками 2, сохраняют свое расположение, а комлевые и вершинные их участки,находящиеся снаружи от зубчатых дисков 2, за счет сцепленности между собой изгибаются в ту или иную сторону. В результате после утонения слоя участки стеблей между зубчатыми дисками 2 остаются параллельны осям рифленых вальцов 4 мяльной машины, а участки, находящиеся снаружи зубчатых дисков, ориентируются к осям рифленых вальцов 4 под различными углами, но превышающими 45. Далее слой передается в мяльную машину, где проминается парами вальцов 4. Так как различные участки стеблей ориентированы по отношению к осям пар мяльных вальцов 4 по разному, то и промин осуществляется участками вальцов 4 различного рифления участков слоя снаружи от зубчатых дисков 2 - участками вальцов 4 продольного рифления, а участка слоя между зубчатыми дисками 2 - участками вальцов 4 винтового рифления. Далее промятый слой тресты подвергают трепанию в трепальной машине, где сначала обрабатывается одна его часть барабанами 6, удерживаясь за вторую зажимно-транспортирующим механизмом 5, а затем расположение обрабатываемой и удерживаемой частей слоя изменяется на противоположное. Предлагаемый мяльно-трепальный агрегат позволяет повысить эффективность обработки тресты лубяных культур за счет лучшего ее промина и в конечном итоге увеличить выход длинного волокна. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
