Способ закрепления мелиоративного канала

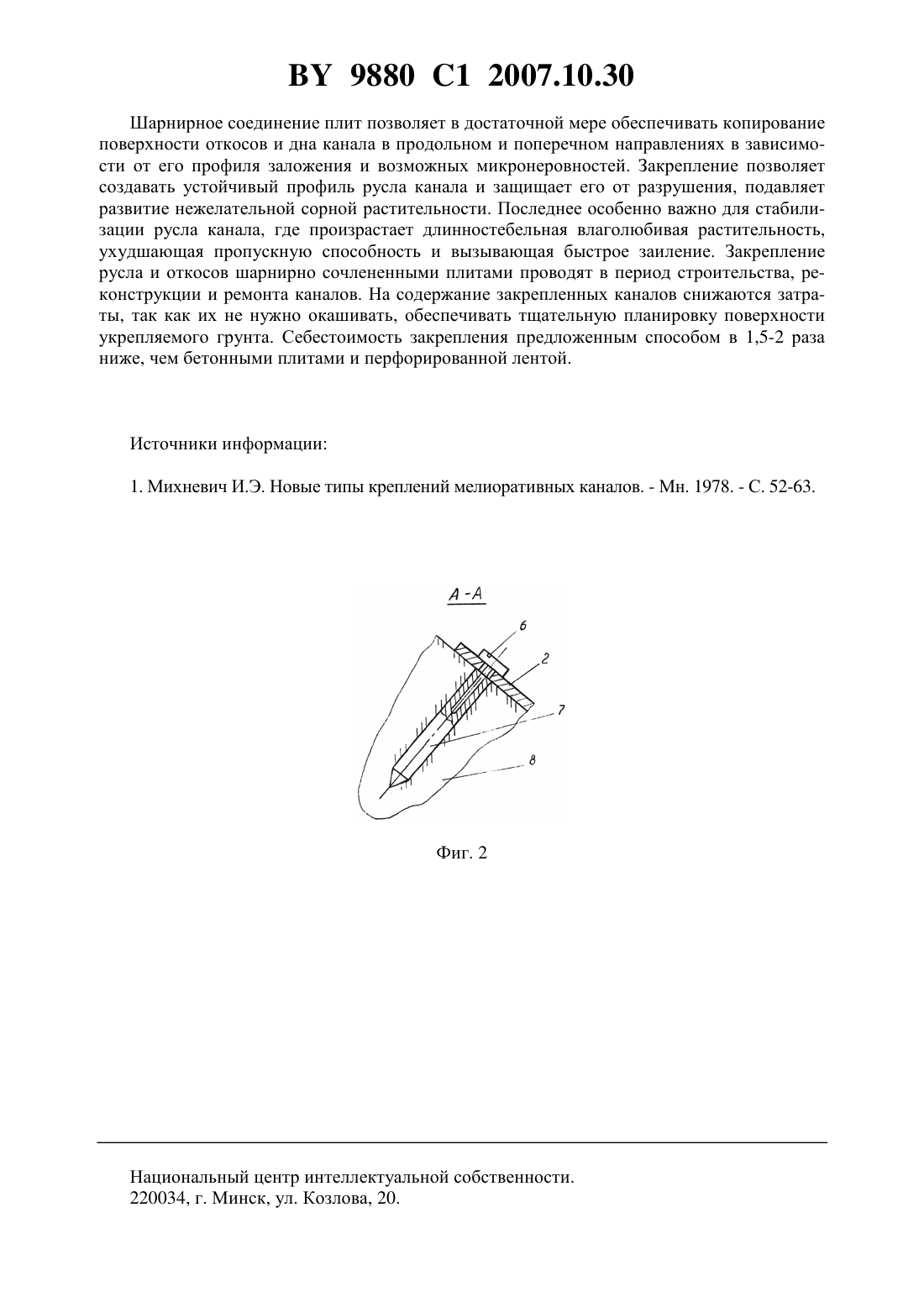

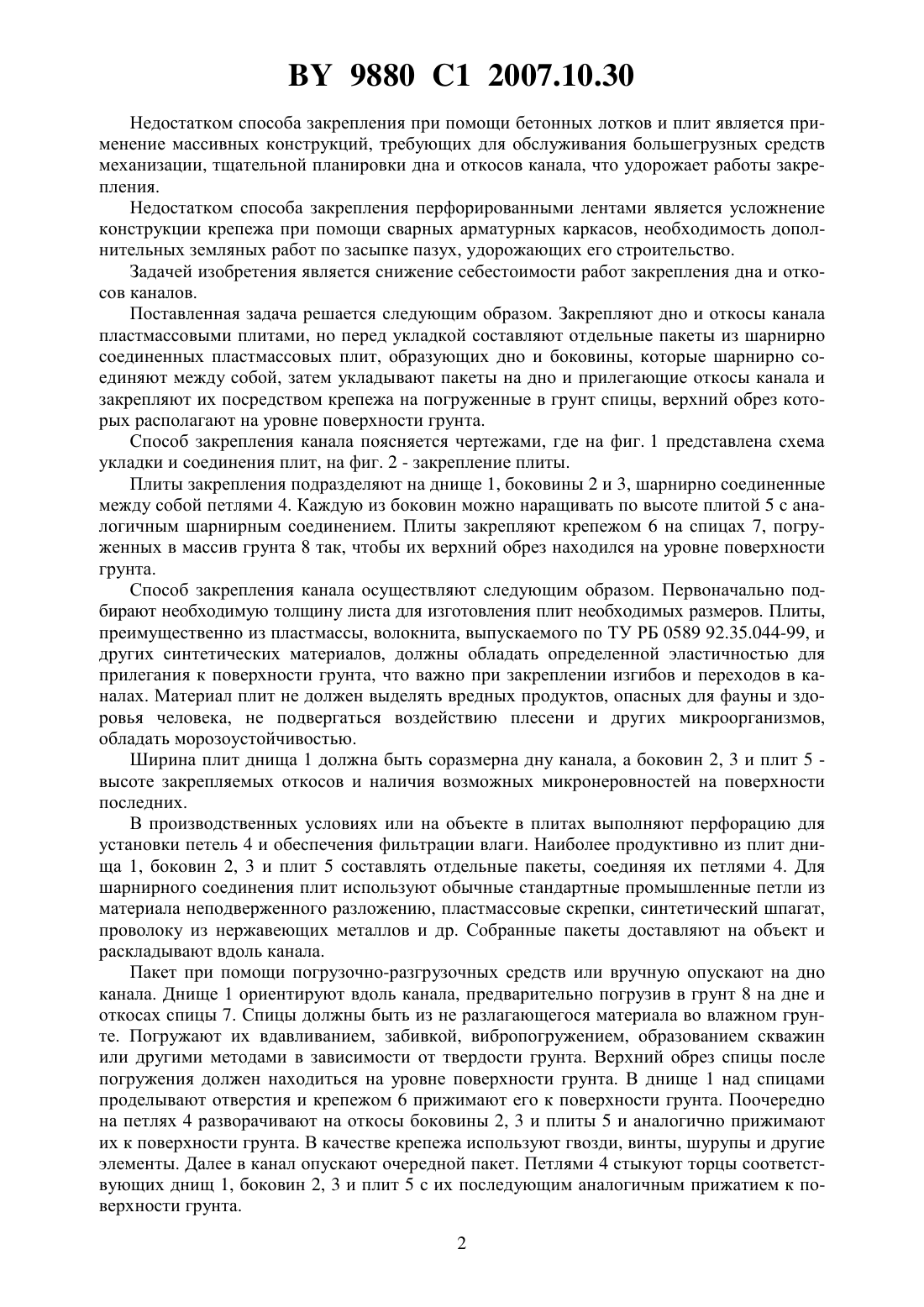

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ЗАКРЕПЛЕНИЯ МЕЛИОРАТИВНОГО КАНАЛА(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(56) Михневич И.Э. Новые типы креплений мелиоративных каналов. - М. Ураджай,1978. - . 52-63.1532650 1, 1989.929728, 1909.(57) Способ закрепления мелиоративного канала, включающий укладку плит на дно и прилегающие откосы канала, отличающийся тем, что перед укладкой составляют отдельные пакеты из шарнирно соединенных пластмассовых плит, образующие дно и боковины, которые шарнирно соединяют между собой, затем укладывают пакеты на дно и прилегающие откосы канала и закрепляют их посредством крепежа на погруженные в грунт спицы,верхний обрез которых располагают на уровне поверхности грунта. Фиг. 1 Изобретение относится к сельскохозяйственной мелиорации, в частности к закреплению откосов и русла открытых каналов мелиоративной сети, дамб, кюветов и других земляных инженерных сооружений. Известны способы закрепления откосов и русла мелиоративных открытых каналов при помощи бетонных лотков, плит и перфорированной пластмассовой ленты 1. 9880 1 2007.10.30 Недостатком способа закрепления при помощи бетонных лотков и плит является применение массивных конструкций, требующих для обслуживания большегрузных средств механизации, тщательной планировки дна и откосов канала, что удорожает работы закрепления. Недостатком способа закрепления перфорированными лентами является усложнение конструкции крепежа при помощи сварных арматурных каркасов, необходимость дополнительных земляных работ по засыпке пазух, удорожающих его строительство. Задачей изобретения является снижение себестоимости работ закрепления дна и откосов каналов. Поставленная задача решается следующим образом. Закрепляют дно и откосы канала пластмассовыми плитами, но перед укладкой составляют отдельные пакеты из шарнирно соединенных пластмассовых плит, образующих дно и боковины, которые шарнирно соединяют между собой, затем укладывают пакеты на дно и прилегающие откосы канала и закрепляют их посредством крепежа на погруженные в грунт спицы, верхний обрез которых располагают на уровне поверхности грунта. Способ закрепления канала поясняется чертежами, где на фиг. 1 представлена схема укладки и соединения плит, на фиг. 2 - закрепление плиты. Плиты закрепления подразделяют на днище 1, боковины 2 и 3, шарнирно соединенные между собой петлями 4. Каждую из боковин можно наращивать по высоте плитой 5 с аналогичным шарнирным соединением. Плиты закрепляют крепежом 6 на спицах 7, погруженных в массив грунта 8 так, чтобы их верхний обрез находился на уровне поверхности грунта. Способ закрепления канала осуществляют следующим образом. Первоначально подбирают необходимую толщину листа для изготовления плит необходимых размеров. Плиты,преимущественно из пластмассы, волокнита, выпускаемого по ТУ РБ 0589 92.35.044-99, и других синтетических материалов, должны обладать определенной эластичностью для прилегания к поверхности грунта, что важно при закреплении изгибов и переходов в каналах. Материал плит не должен выделять вредных продуктов, опасных для фауны и здоровья человека, не подвергаться воздействию плесени и других микроорганизмов,обладать морозоустойчивостью. Ширина плит днища 1 должна быть соразмерна дну канала, а боковин 2, 3 и плит 5 высоте закрепляемых откосов и наличия возможных микронеровностей на поверхности последних. В производственных условиях или на объекте в плитах выполняют перфорацию для установки петель 4 и обеспечения фильтрации влаги. Наиболее продуктивно из плит днища 1, боковин 2, 3 и плит 5 составлять отдельные пакеты, соединяя их петлями 4. Для шарнирного соединения плит используют обычные стандартные промышленные петли из материала неподверженного разложению, пластмассовые скрепки, синтетический шпагат,проволоку из нержавеющих металлов и др. Собранные пакеты доставляют на объект и раскладывают вдоль канала. Пакет при помощи погрузочно-разгрузочных средств или вручную опускают на дно канала. Днище 1 ориентируют вдоль канала, предварительно погрузив в грунт 8 на дне и откосах спицы 7. Спицы должны быть из не разлагающегося материала во влажном грунте. Погружают их вдавливанием, забивкой, вибропогружением, образованием скважин или другими методами в зависимости от твердости грунта. Верхний обрез спицы после погружения должен находиться на уровне поверхности грунта. В днище 1 над спицами проделывают отверстия и крепежом 6 прижимают его к поверхности грунта. Поочередно на петлях 4 разворачивают на откосы боковины 2, 3 и плиты 5 и аналогично прижимают их к поверхности грунта. В качестве крепежа используют гвозди, винты, шурупы и другие элементы. Далее в канал опускают очередной пакет. Петлями 4 стыкуют торцы соответствующих днищ 1, боковин 2, 3 и плит 5 с их последующим аналогичным прижатием к поверхности грунта. 2 9880 1 2007.10.30 Шарнирное соединение плит позволяет в достаточной мере обеспечивать копирование поверхности откосов и дна канала в продольном и поперечном направлениях в зависимости от его профиля заложения и возможных микронеровностей. Закрепление позволяет создавать устойчивый профиль русла канала и защищает его от разрушения, подавляет развитие нежелательной сорной растительности. Последнее особенно важно для стабилизации русла канала, где произрастает длинностебельная влаголюбивая растительность,ухудшающая пропускную способность и вызывающая быстрое заиление. Закрепление русла и откосов шарнирно сочлененными плитами проводят в период строительства, реконструкции и ремонта каналов. На содержание закрепленных каналов снижаются затраты, так как их не нужно окашивать, обеспечивать тщательную планировку поверхности укрепляемого грунта. Себестоимость закрепления предложенным способом в 1,5-2 раза ниже, чем бетонными плитами и перфорированной лентой. Источники информации 1. Михневич И.Э. Новые типы креплений мелиоративных каналов. - Мн. 1978. - С. 52-63. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
