Комбинированный почвообрабатывающий агрегат

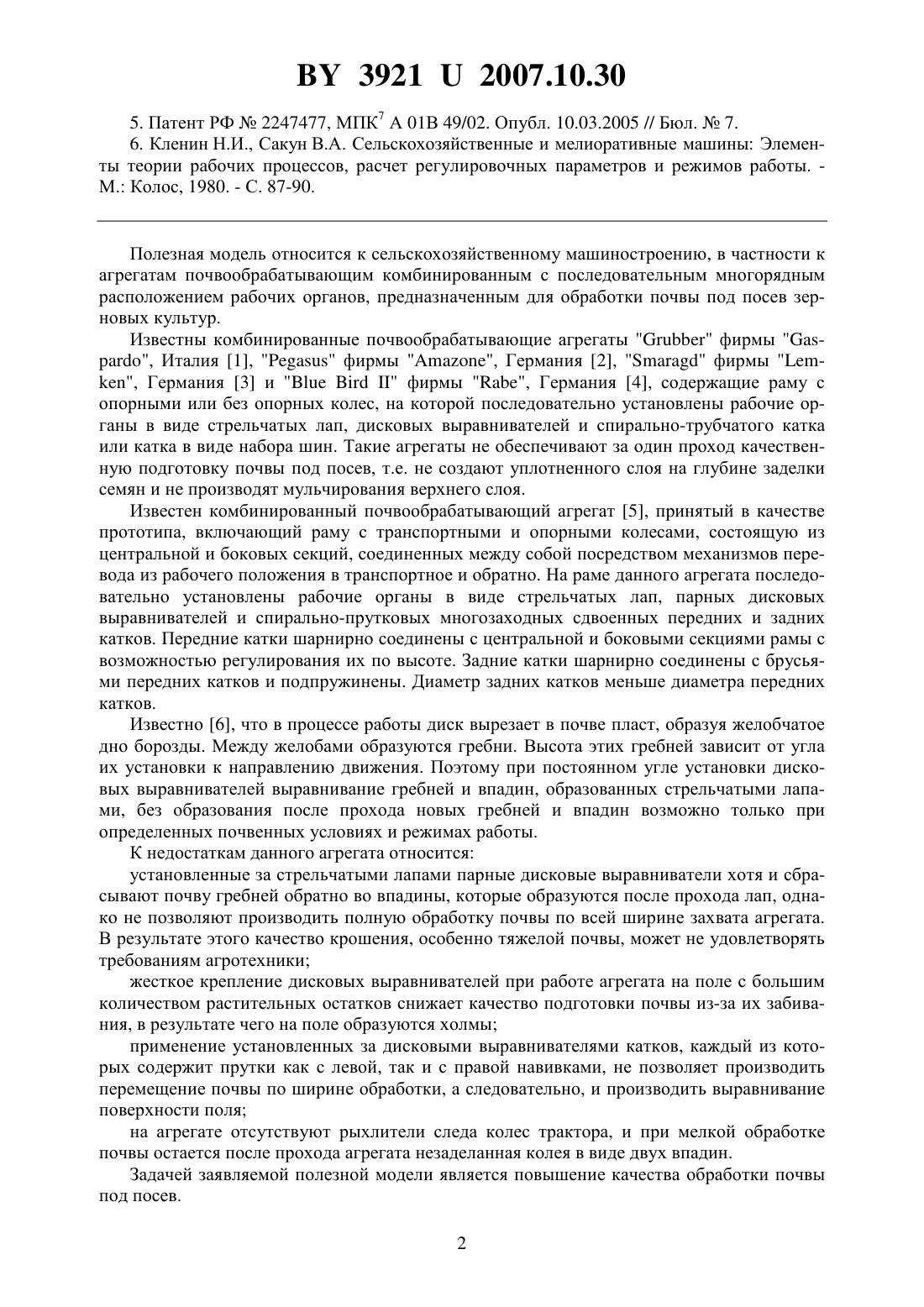

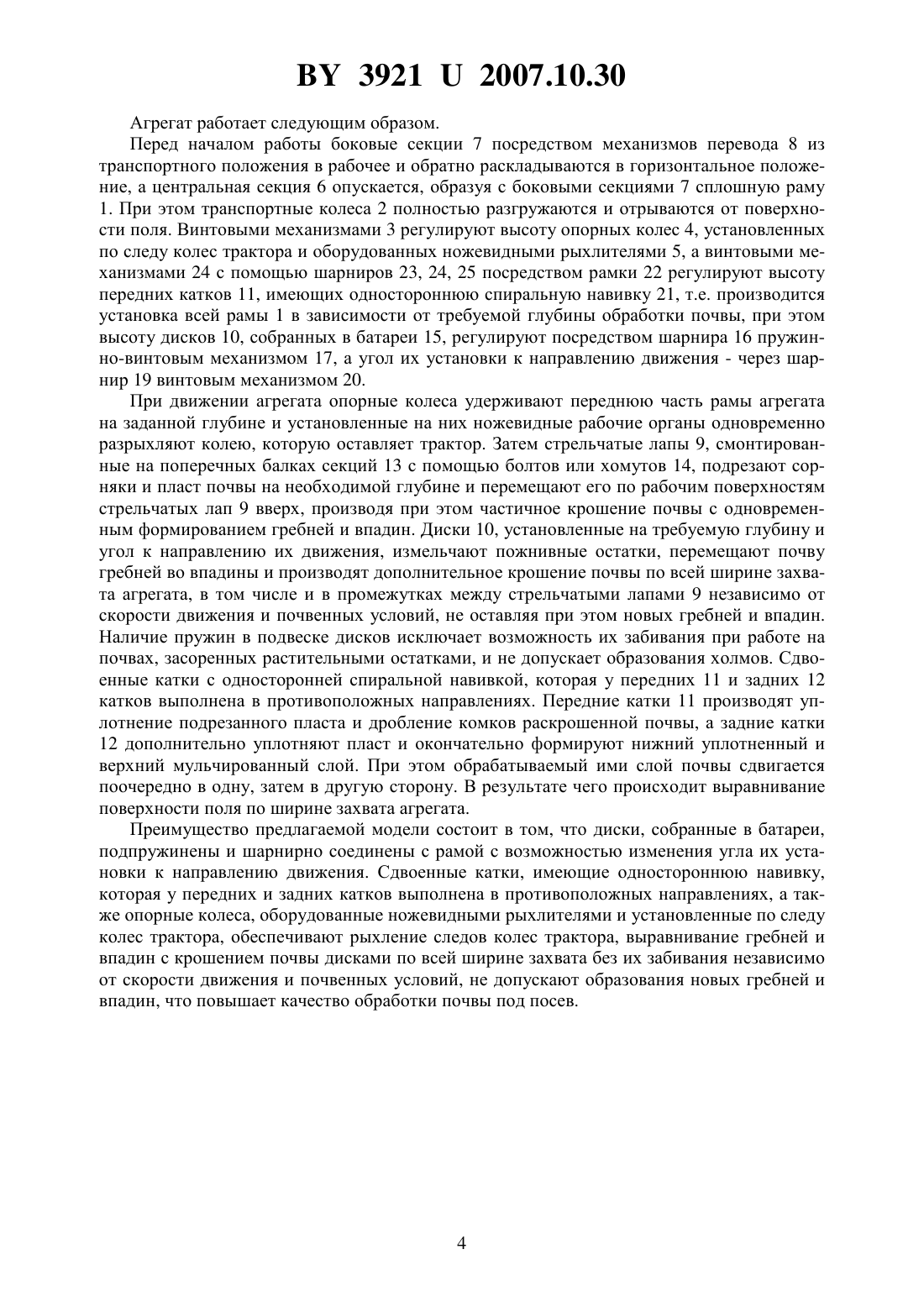

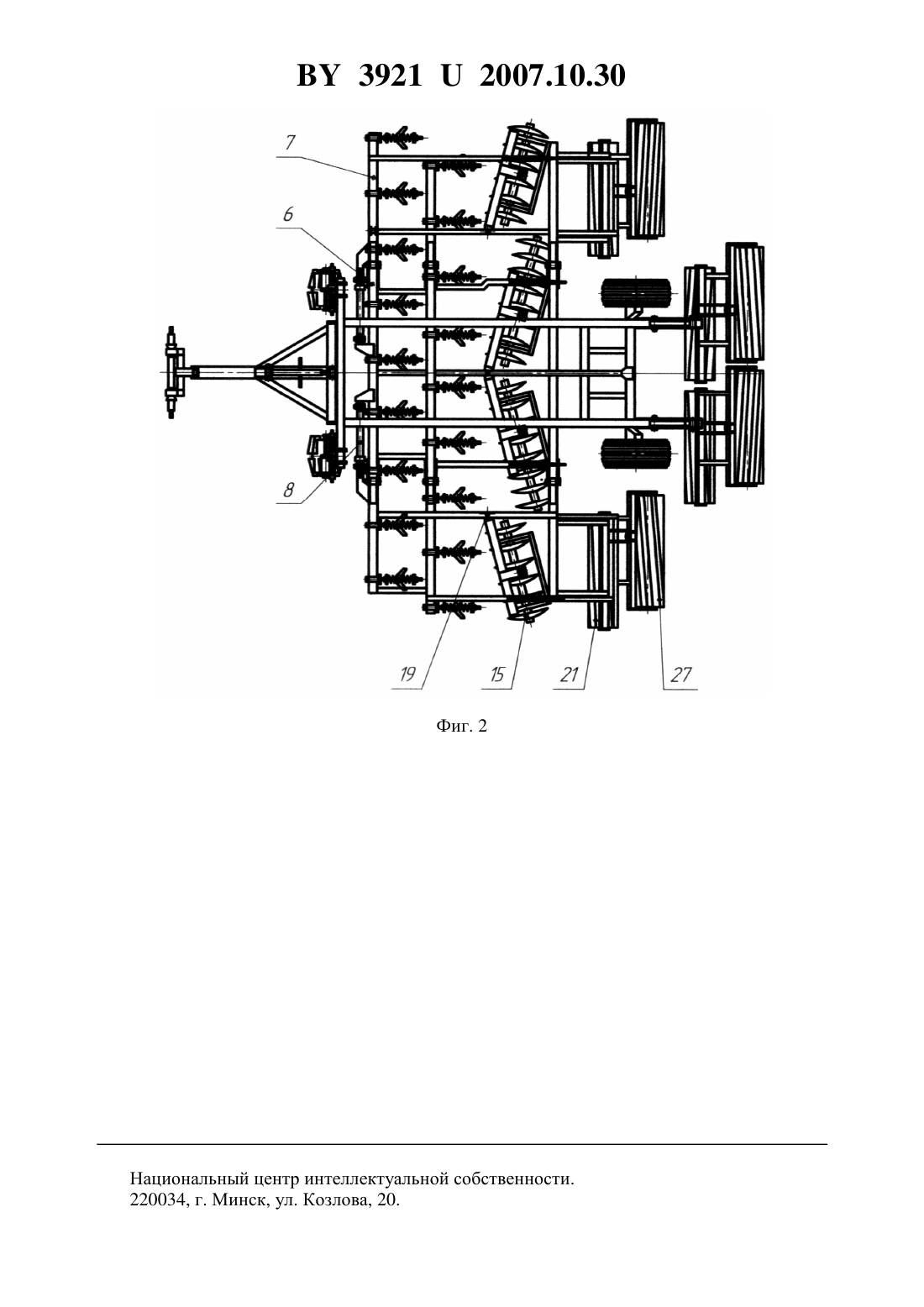

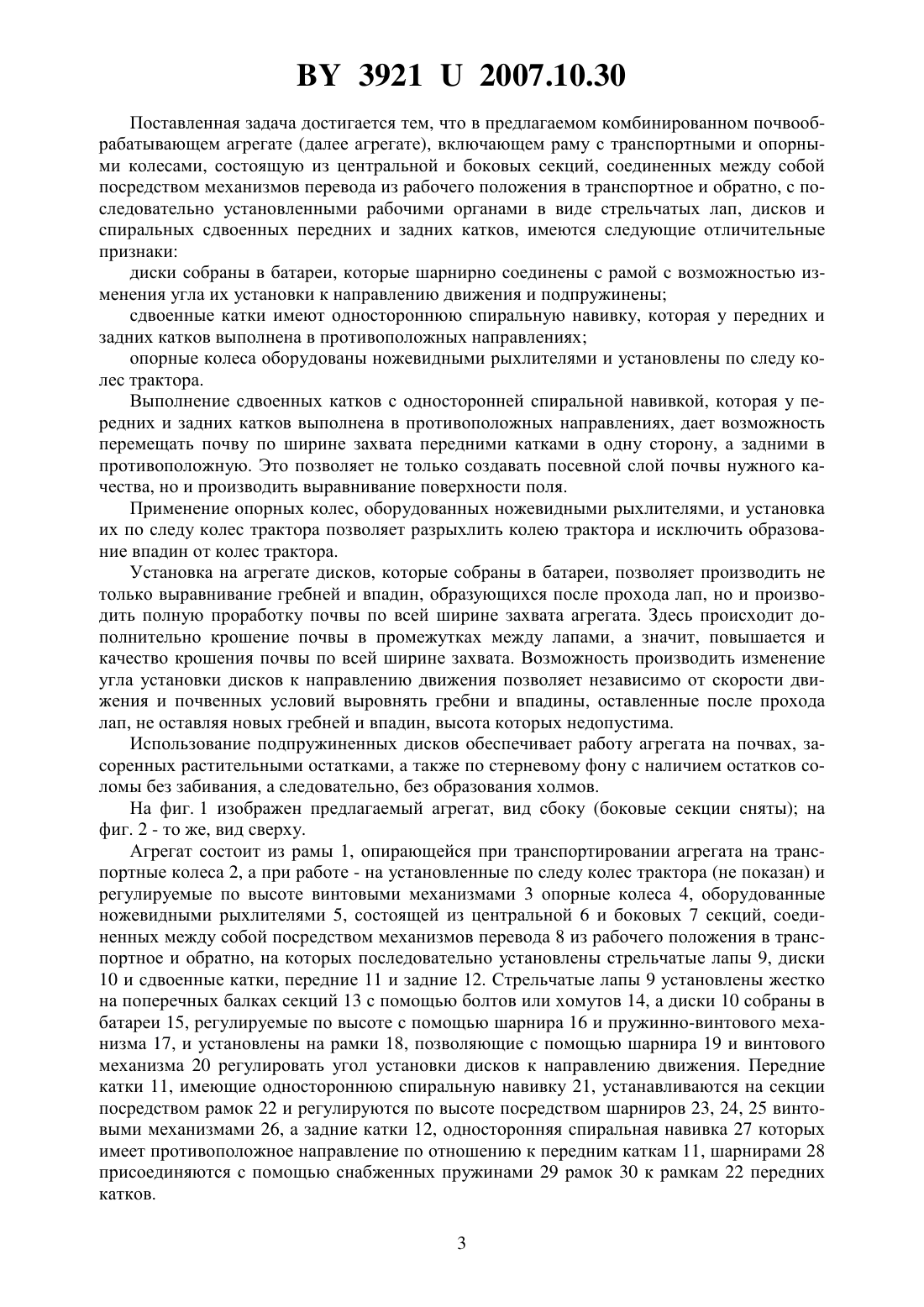

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Точицкий Александр Антонович Лепешкин Николай Данилович Дягель Николай Николаевич Янушкевич Александр Борисович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Комбинированный почвообрабатывающий агрегат, включающий раму с транспортными и опорными колесами, состоящую из центральной и боковых секций, соединенных между собой посредством механизмов перевода из рабочего положения в транспортное и обратно, с последовательно установленными рабочими органами в виде стрельчатых лап,дисков и спиральных сдвоенных передних и задних катков, отличающийся тем, что диски собраны в батареи, шарнирно соединенные с рамой с возможностью изменения угла их установки к направлению движения, и подпружинены, а сдвоенные передние и задние катки имеют одностороннюю навивку в противоположных направлениях, при этом опорные колеса оборудованы ножевидными рыхлителями и установлены по следу колес трактора. 39212007.10.30 5. Патент РФ 2247477, МПК 7 А 01 В 49/02. Опубл. 10.03.2005 // Бюл.7. 6. Кленин Н.И., Сакун В.А. Сельскохозяйственные и мелиоративные машины Элементы теории рабочих процессов, расчет регулировочных параметров и режимов работы. М. Колос, 1980. - С. 87-90. Полезная модель относится к сельскохозяйственному машиностроению, в частности к агрегатам почвообрабатывающим комбинированным с последовательным многорядным расположением рабочих органов, предназначенным для обработки почвы под посев зерновых культур. Известны комбинированные почвообрабатывающие агрегатыфирмы , Италия 1,фирмы , Германия 2,фирмы , Германия 3 ифирмы , Германия 4, содержащие раму с опорными или без опорных колес, на которой последовательно установлены рабочие органы в виде стрельчатых лап, дисковых выравнивателей и спирально-трубчатого катка или катка в виде набора шин. Такие агрегаты не обеспечивают за один проход качественную подготовку почвы под посев, т.е. не создают уплотненного слоя на глубине заделки семян и не производят мульчирования верхнего слоя. Известен комбинированный почвообрабатывающий агрегат 5, принятый в качестве прототипа, включающий раму с транспортными и опорными колесами, состоящую из центральной и боковых секций, соединенных между собой посредством механизмов перевода из рабочего положения в транспортное и обратно. На раме данного агрегата последовательно установлены рабочие органы в виде стрельчатых лап, парных дисковых выравнивателей и спирально-прутковых многозаходных сдвоенных передних и задних катков. Передние катки шарнирно соединены с центральной и боковыми секциями рамы с возможностью регулирования их по высоте. Задние катки шарнирно соединены с брусьями передних катков и подпружинены. Диаметр задних катков меньше диаметра передних катков. Известно 6, что в процессе работы диск вырезает в почве пласт, образуя желобчатое дно борозды. Между желобами образуются гребни. Высота этих гребней зависит от угла их установки к направлению движения. Поэтому при постоянном угле установки дисковых выравнивателей выравнивание гребней и впадин, образованных стрельчатыми лапами, без образования после прохода новых гребней и впадин возможно только при определенных почвенных условиях и режимах работы. К недостаткам данного агрегата относится установленные за стрельчатыми лапами парные дисковые выравниватели хотя и сбрасывают почву гребней обратно во впадины, которые образуются после прохода лап, однако не позволяют производить полную обработку почвы по всей ширине захвата агрегата. В результате этого качество крошения, особенно тяжелой почвы, может не удовлетворять требованиям агротехники жесткое крепление дисковых выравнивателей при работе агрегата на поле с большим количеством растительных остатков снижает качество подготовки почвы из-за их забивания, в результате чего на поле образуются холмы применение установленных за дисковыми выравнивателями катков, каждый из которых содержит прутки как с левой, так и с правой навивками, не позволяет производить перемещение почвы по ширине обработки, а следовательно, и производить выравнивание поверхности поля на агрегате отсутствуют рыхлители следа колес трактора, и при мелкой обработке почвы остается после прохода агрегата незаделанная колея в виде двух впадин. Задачей заявляемой полезной модели является повышение качества обработки почвы под посев. 2 39212007.10.30 Поставленная задача достигается тем, что в предлагаемом комбинированном почвообрабатывающем агрегате (далее агрегате), включающем раму с транспортными и опорными колесами, состоящую из центральной и боковых секций, соединенных между собой посредством механизмов перевода из рабочего положения в транспортное и обратно, с последовательно установленными рабочими органами в виде стрельчатых лап, дисков и спиральных сдвоенных передних и задних катков, имеются следующие отличительные признаки диски собраны в батареи, которые шарнирно соединены с рамой с возможностью изменения угла их установки к направлению движения и подпружинены сдвоенные катки имеют одностороннюю спиральную навивку, которая у передних и задних катков выполнена в противоположных направлениях опорные колеса оборудованы ножевидными рыхлителями и установлены по следу колес трактора. Выполнение сдвоенных катков с односторонней спиральной навивкой, которая у передних и задних катков выполнена в противоположных направлениях, дает возможность перемещать почву по ширине захвата передними катками в одну сторону, а задними в противоположную. Это позволяет не только создавать посевной слой почвы нужного качества, но и производить выравнивание поверхности поля. Применение опорных колес, оборудованных ножевидными рыхлителями, и установка их по следу колес трактора позволяет разрыхлить колею трактора и исключить образование впадин от колес трактора. Установка на агрегате дисков, которые собраны в батареи, позволяет производить не только выравнивание гребней и впадин, образующихся после прохода лап, но и производить полную проработку почвы по всей ширине захвата агрегата. Здесь происходит дополнительно крошение почвы в промежутках между лапами, а значит, повышается и качество крошения почвы по всей ширине захвата. Возможность производить изменение угла установки дисков к направлению движения позволяет независимо от скорости движения и почвенных условий выровнять гребни и впадины, оставленные после прохода лап, не оставляя новых гребней и впадин, высота которых недопустима. Использование подпружиненных дисков обеспечивает работу агрегата на почвах, засоренных растительными остатками, а также по стерневому фону с наличием остатков соломы без забивания, а следовательно, без образования холмов. На фиг. 1 изображен предлагаемый агрегат, вид сбоку (боковые секции сняты) на фиг. 2 - то же, вид сверху. Агрегат состоит из рамы 1, опирающейся при транспортировании агрегата на транспортные колеса 2, а при работе - на установленные по следу колес трактора (не показан) и регулируемые по высоте винтовыми механизмами 3 опорные колеса 4, оборудованные ножевидными рыхлителями 5, состоящей из центральной 6 и боковых 7 секций, соединенных между собой посредством механизмов перевода 8 из рабочего положения в транспортное и обратно, на которых последовательно установлены стрельчатые лапы 9, диски 10 и сдвоенные катки, передние 11 и задние 12. Стрельчатые лапы 9 установлены жестко на поперечных балках секций 13 с помощью болтов или хомутов 14, а диски 10 собраны в батареи 15, регулируемые по высоте с помощью шарнира 16 и пружинно-винтового механизма 17, и установлены на рамки 18, позволяющие с помощью шарнира 19 и винтового механизма 20 регулировать угол установки дисков к направлению движения. Передние катки 11, имеющие одностороннюю спиральную навивку 21, устанавливаются на секции посредством рамок 22 и регулируются по высоте посредством шарниров 23, 24, 25 винтовыми механизмами 26, а задние катки 12, односторонняя спиральная навивка 27 которых имеет противоположное направление по отношению к передним каткам 11, шарнирами 28 присоединяются с помощью снабженных пружинами 29 рамок 30 к рамкам 22 передних катков. 3 39212007.10.30 Агрегат работает следующим образом. Перед началом работы боковые секции 7 посредством механизмов перевода 8 из транспортного положения в рабочее и обратно раскладываются в горизонтальное положение, а центральная секция 6 опускается, образуя с боковыми секциями 7 сплошную раму 1. При этом транспортные колеса 2 полностью разгружаются и отрываются от поверхности поля. Винтовыми механизмами 3 регулируют высоту опорных колес 4, установленных по следу колес трактора и оборудованных ножевидными рыхлителями 5, а винтовыми механизмами 24 с помощью шарниров 23, 24, 25 посредством рамки 22 регулируют высоту передних катков 11, имеющих одностороннюю спиральную навивку 21, т.е. производится установка всей рамы 1 в зависимости от требуемой глубины обработки почвы, при этом высоту дисков 10, собранных в батареи 15, регулируют посредством шарнира 16 пружинно-винтовым механизмом 17, а угол их установки к направлению движения - через шарнир 19 винтовым механизмом 20. При движении агрегата опорные колеса удерживают переднюю часть рамы агрегата на заданной глубине и установленные на них ножевидные рабочие органы одновременно разрыхляют колею, которую оставляет трактор. Затем стрельчатые лапы 9, смонтированные на поперечных балках секций 13 с помощью болтов или хомутов 14, подрезают сорняки и пласт почвы на необходимой глубине и перемещают его по рабочим поверхностям стрельчатых лап 9 вверх, производя при этом частичное крошение почвы с одновременным формированием гребней и впадин. Диски 10, установленные на требуемую глубину и угол к направлению их движения, измельчают пожнивные остатки, перемещают почву гребней во впадины и производят дополнительное крошение почвы по всей ширине захвата агрегата, в том числе и в промежутках между стрельчатыми лапами 9 независимо от скорости движения и почвенных условий, не оставляя при этом новых гребней и впадин. Наличие пружин в подвеске дисков исключает возможность их забивания при работе на почвах, засоренных растительными остатками, и не допускает образования холмов. Сдвоенные катки с односторонней спиральной навивкой, которая у передних 11 и задних 12 катков выполнена в противоположных направлениях. Передние катки 11 производят уплотнение подрезанного пласта и дробление комков раскрошенной почвы, а задние катки 12 дополнительно уплотняют пласт и окончательно формируют нижний уплотненный и верхний мульчированный слой. При этом обрабатываемый ими слой почвы сдвигается поочередно в одну, затем в другую сторону. В результате чего происходит выравнивание поверхности поля по ширине захвата агрегата. Преимущество предлагаемой модели состоит в том, что диски, собранные в батареи,подпружинены и шарнирно соединены с рамой с возможностью изменения угла их установки к направлению движения. Сдвоенные катки, имеющие одностороннюю навивку,которая у передних и задних катков выполнена в противоположных направлениях, а также опорные колеса, оборудованные ножевидными рыхлителями и установленные по следу колес трактора, обеспечивают рыхление следов колес трактора, выравнивание гребней и впадин с крошением почвы дисками по всей ширине захвата без их забивания независимо от скорости движения и почвенных условий, не допускают образования новых гребней и впадин, что повышает качество обработки почвы под посев. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
