Агрегат дисковый навесной

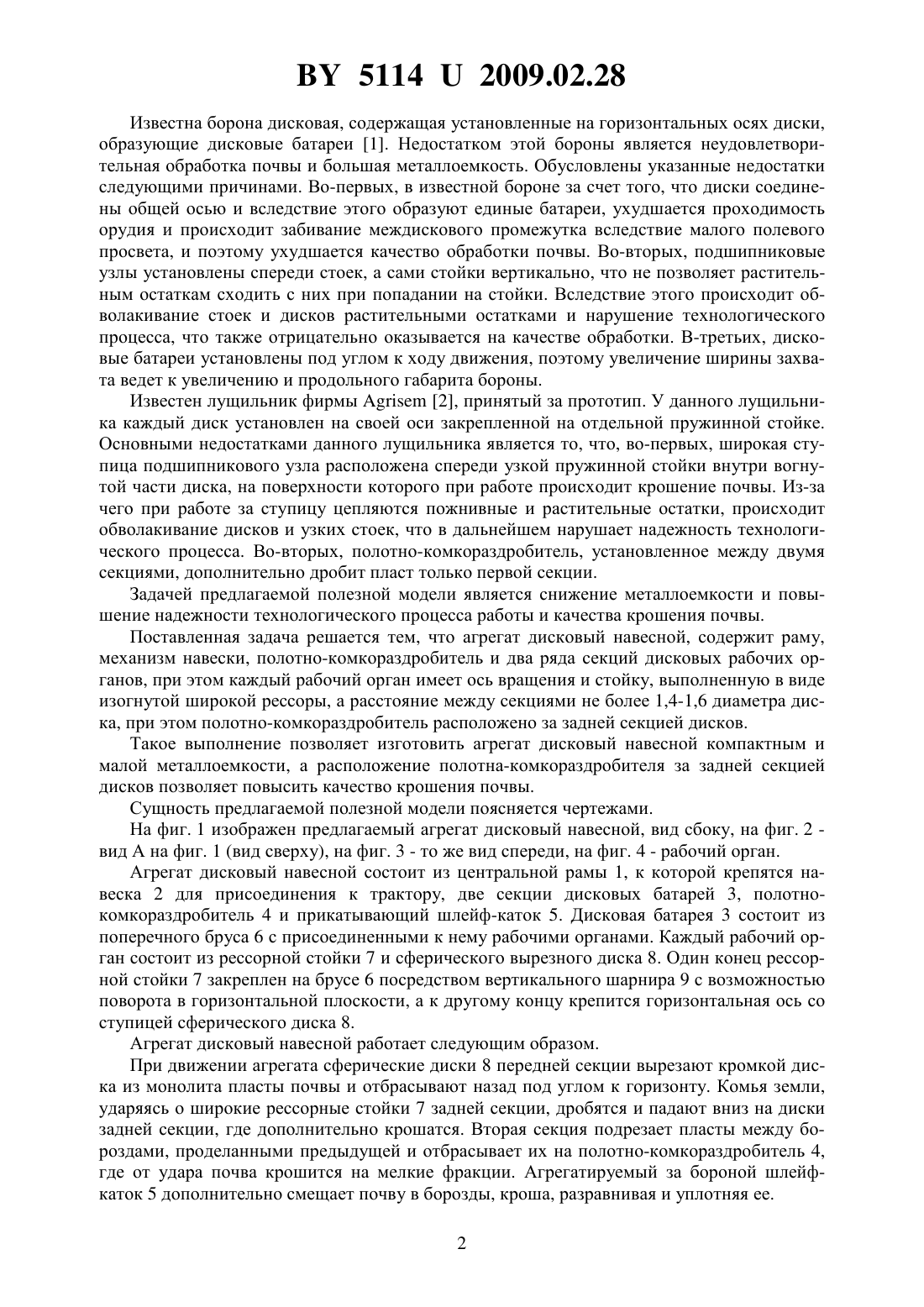

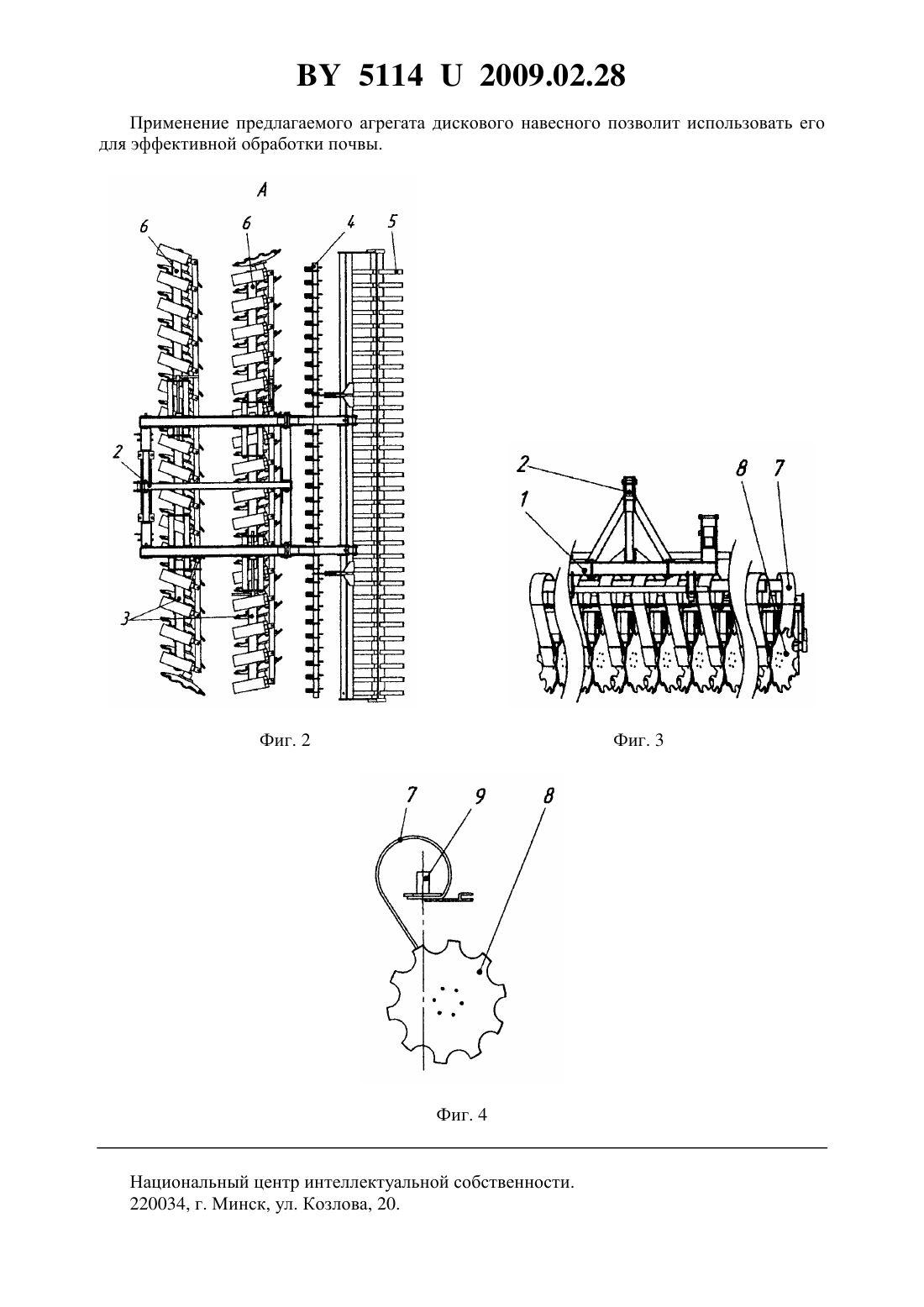

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Болвонович Владимир Викторович Селицкий Владимир Францевич(72) Авторы Селицкий Владимир Францевич Болвонович Владимир Викторович(73) Патентообладатели Болвонович Владимир Викторович Селицкий Владимир Францевич(57) 1. Агрегат дисковый навесной, содержащий раму, механизм навески, полотнокомкораздробитель и два ряда секций дисковых рабочих органов, при этом каждый рабочий орган имеет ось вращения и стойку, отличающийся тем, что стойка выполнена в виде изогнутой широкой рессоры. 2. Агрегат дисковый навесной по п. 1, отличающийся тем, что расстояние между секциями дисков не более 1,4-1,6 диаметра диска. 3. Агрегат дисковый навесной по п. 1, отличающийся тем, что полотно-комкораздробитель расположено за задней секцией дисков. Фиг. 1 Полезная модель относится к сельскохозяйственной технике, в частности к почвообрабатывающим орудиям с вращающимися пассивными рабочими органами, и может быть использована в сельскохозяйственном машиностроении. 51142009.02.28 Известна борона дисковая, содержащая установленные на горизонтальных осях диски,образующие дисковые батареи 1. Недостатком этой бороны является неудовлетворительная обработка почвы и большая металлоемкость. Обусловлены указанные недостатки следующими причинами. Во-первых, в известной бороне за счет того, что диски соединены общей осью и вследствие этого образуют единые батареи, ухудшается проходимость орудия и происходит забивание междискового промежутка вследствие малого полевого просвета, и поэтому ухудшается качество обработки почвы. Во-вторых, подшипниковые узлы установлены спереди стоек, а сами стойки вертикально, что не позволяет растительным остаткам сходить с них при попадании на стойки. Вследствие этого происходит обволакивание стоек и дисков растительными остатками и нарушение технологического процесса, что также отрицательно оказывается на качестве обработки. В-третьих, дисковые батареи установлены под углом к ходу движения, поэтому увеличение ширины захвата ведет к увеличению и продольного габарита бороны. Известен лущильник фирмы 2, принятый за прототип. У данного лущильника каждый диск установлен на своей оси закрепленной на отдельной пружинной стойке. Основными недостатками данного лущильника является то, что, во-первых, широкая ступица подшипникового узла расположена спереди узкой пружинной стойки внутри вогнутой части диска, на поверхности которого при работе происходит крошение почвы. Из-за чего при работе за ступицу цепляются пожнивные и растительные остатки, происходит обволакивание дисков и узких стоек, что в дальнейшем нарушает надежность технологического процесса. Во-вторых, полотно-комкораздробитель, установленное между двумя секциями, дополнительно дробит пласт только первой секции. Задачей предлагаемой полезной модели является снижение металлоемкости и повышение надежности технологического процесса работы и качества крошения почвы. Поставленная задача решается тем, что агрегат дисковый навесной, содержит раму,механизм навески, полотно-комкораздробитель и два ряда секций дисковых рабочих органов, при этом каждый рабочий орган имеет ось вращения и стойку, выполненную в виде изогнутой широкой рессоры, а расстояние между секциями не более 1,4-1,6 диаметра диска, при этом полотно-комкораздробитель расположено за задней секцией дисков. Такое выполнение позволяет изготовить агрегат дисковый навесной компактным и малой металлоемкости, а расположение полотна-комкораздробителя за задней секцией дисков позволяет повысить качество крошения почвы. Сущность предлагаемой полезной модели поясняется чертежами. На фиг. 1 изображен предлагаемый агрегат дисковый навесной, вид сбоку, на фиг. 2 вид А на фиг. 1 (вид сверху), на фиг. 3 - то же вид спереди, на фиг. 4 - рабочий орган. Агрегат дисковый навесной состоит из центральной рамы 1, к которой крепятся навеска 2 для присоединения к трактору, две секции дисковых батарей 3, полотнокомкораздробитель 4 и прикатывающий шлейф-каток 5. Дисковая батарея 3 состоит из поперечного бруса 6 с присоединенными к нему рабочими органами. Каждый рабочий орган состоит из рессорной стойки 7 и сферического вырезного диска 8. Один конец рессорной стойки 7 закреплен на брусе 6 посредством вертикального шарнира 9 с возможностью поворота в горизонтальной плоскости, а к другому концу крепится горизонтальная ось со ступицей сферического диска 8. Агрегат дисковый навесной работает следующим образом. При движении агрегата сферические диски 8 передней секции вырезают кромкой диска из монолита пласты почвы и отбрасывают назад под углом к горизонту. Комья земли,ударяясь о широкие рессорные стойки 7 задней секции, дробятся и падают вниз на диски задней секции, где дополнительно крошатся. Вторая секция подрезает пласты междубороздами, проделанными предыдущей и отбрасывает их на полотно-комкораздробитель 4,где от удара почва крошится на мелкие фракции. Агрегатируемый за бороной шлейфкаток 5 дополнительно смещает почву в борозды, кроша, разравнивая и уплотняя ее. 2 51142009.02.28 Применение предлагаемого агрегата дискового навесного позволит использовать его для эффективной обработки почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
