Установка для восстановления вспухшего активного ила и очистки сточных вод

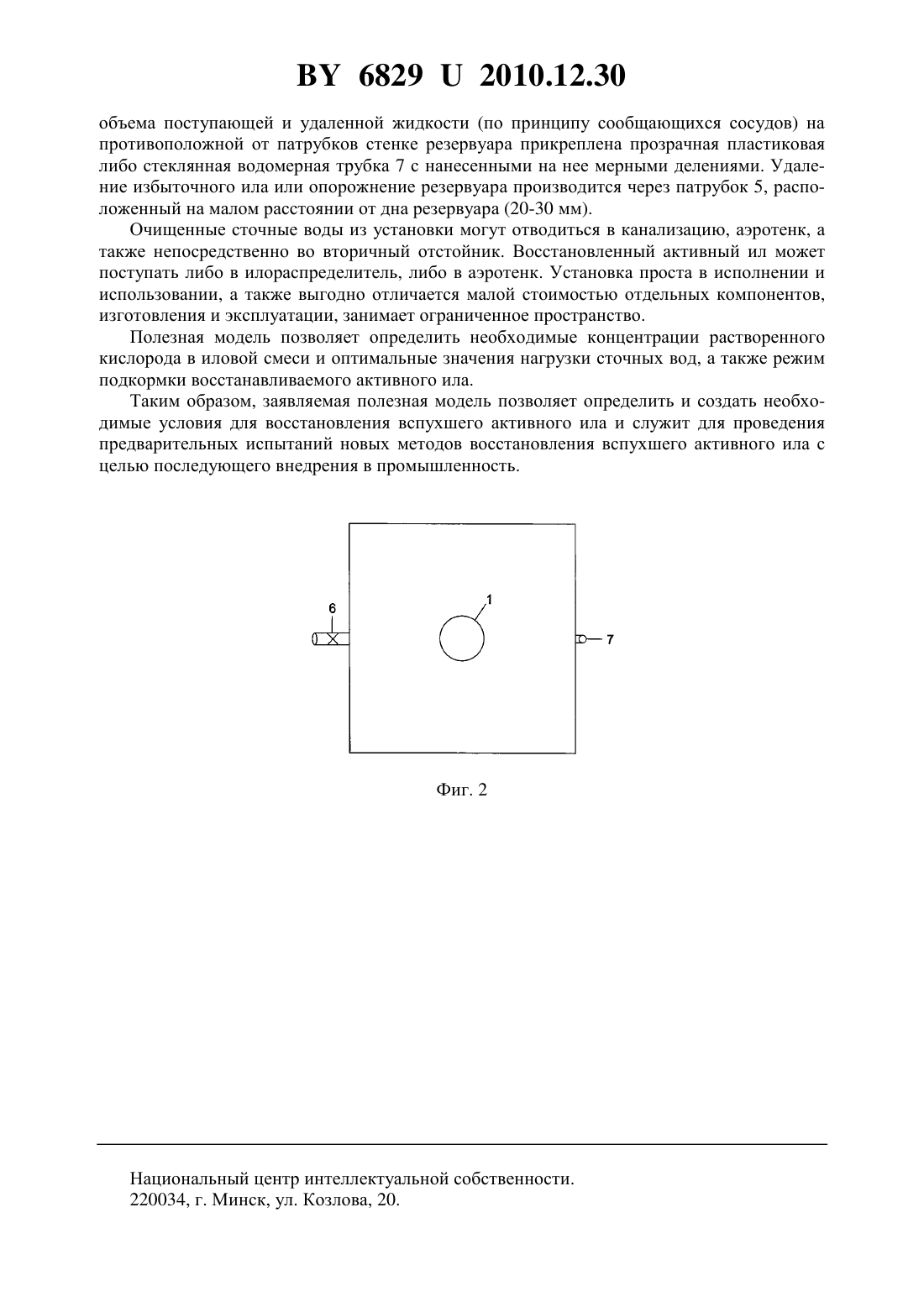

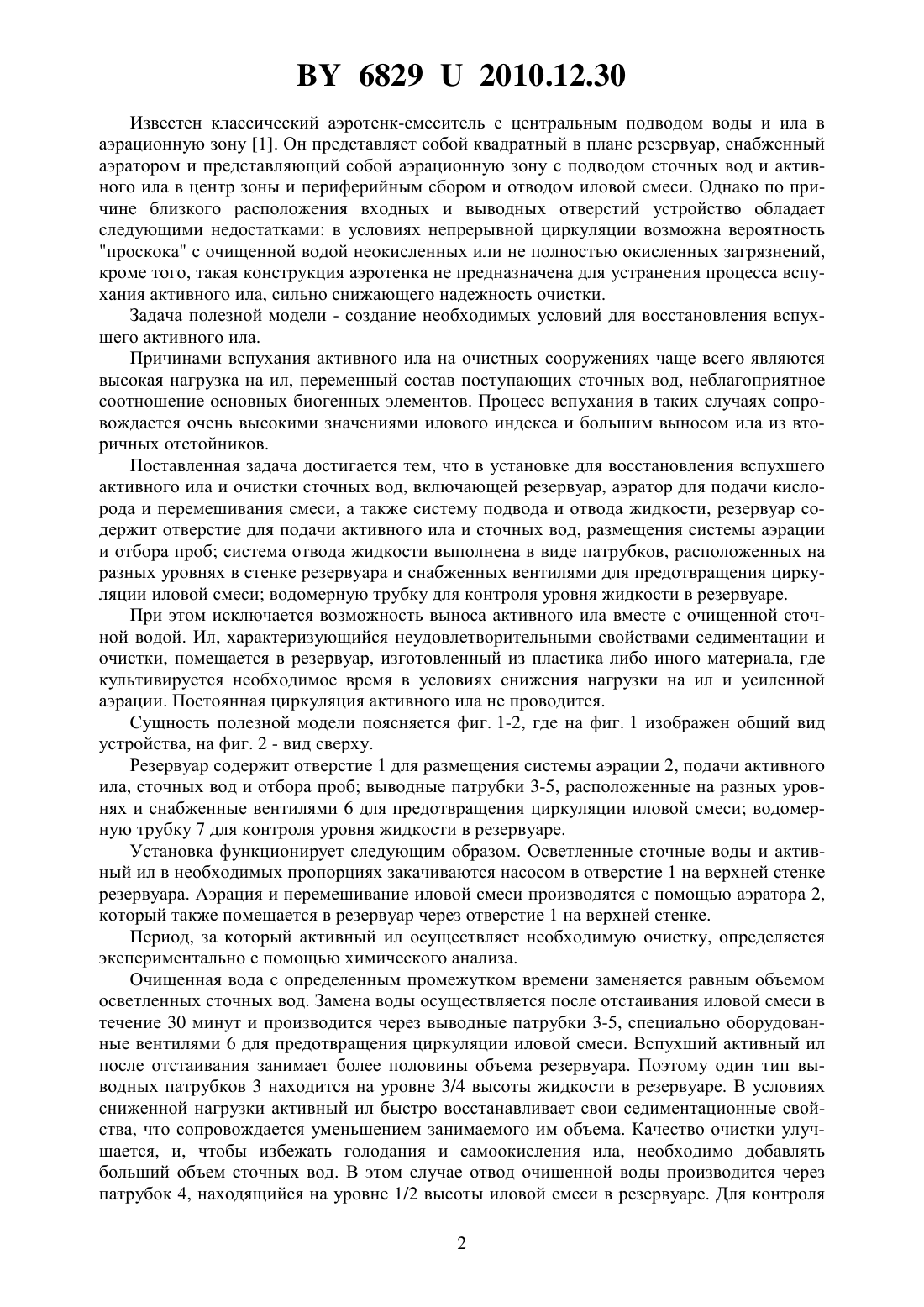

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ВОССТАНОВЛЕНИЯ ВСПУХШЕГО АКТИВНОГО ИЛА И ОЧИСТКИ СТОЧНЫХ ВОД(71) Заявитель Белорусский государственный университет(72) Автор Усачева Катерина Владимировна(73) Патентообладатель Белорусский государственный университет(57) Установка для восстановления вспухшего активного ила и очистки сточных вод,включающая резервуар, аэратор для подачи кислорода и перемешивания смеси, а также систему подвода и отвода жидкости, отличающаяся тем, что резервуар содержит отверстие для подачи активного ила и сточных вод, размещения системы аэрации и отбора проб система отвода жидкости выполнена в виде патрубков, расположенных на разных уровнях в стенке резервуара и снабженных вентилями для предотвращения циркуляции иловой смеси водомерную трубку для контроля уровня жидкости в резервуаре.(56) 1. Яковлев С.В., Карелин Я.А., Ласков Ю.М., Калицун В.И. Водоотведение и очистка сточных вод учебник для вузов. - М. Стройиздат, 1996. - С. 360-361. Фиг. 1 Полезная модель относится к области биологической очистки бытовых и промышленных сточных вод активным илом и может быть использована для регенерации активного ила различных очистных сооружений. 68292010.12.30 Известен классический аэротенк-смеситель с центральным подводом воды и ила в аэрационную зону 1. Он представляет собой квадратный в плане резервуар, снабженный аэратором и представляющий собой аэрационную зону с подводом сточных вод и активного ила в центр зоны и периферийным сбором и отводом иловой смеси. Однако по причине близкого расположения входных и выводных отверстий устройство обладает следующими недостатками в условиях непрерывной циркуляции возможна вероятность проскока с очищенной водой неокисленных или не полностью окисленных загрязнений,кроме того, такая конструкция аэротенка не предназначена для устранения процесса вспухания активного ила, сильно снижающего надежность очистки. Задача полезной модели - создание необходимых условий для восстановления вспухшего активного ила. Причинами вспухания активного ила на очистных сооружениях чаще всего являются высокая нагрузка на ил, переменный состав поступающих сточных вод, неблагоприятное соотношение основных биогенных элементов. Процесс вспухания в таких случаях сопровождается очень высокими значениями илового индекса и большим выносом ила из вторичных отстойников. Поставленная задача достигается тем, что в установке для восстановления вспухшего активного ила и очистки сточных вод, включающей резервуар, аэратор для подачи кислорода и перемешивания смеси, а также систему подвода и отвода жидкости, резервуар содержит отверстие для подачи активного ила и сточных вод, размещения системы аэрации и отбора проб система отвода жидкости выполнена в виде патрубков, расположенных на разных уровнях в стенке резервуара и снабженных вентилями для предотвращения циркуляции иловой смеси водомерную трубку для контроля уровня жидкости в резервуаре. При этом исключается возможность выноса активного ила вместе с очищенной сточной водой. Ил, характеризующийся неудовлетворительными свойствами седиментации и очистки, помещается в резервуар, изготовленный из пластика либо иного материала, где культивируется необходимое время в условиях снижения нагрузки на ил и усиленной аэрации. Постоянная циркуляция активного ила не проводится. Сущность полезной модели поясняется фиг. 1-2, где на фиг. 1 изображен общий вид устройства, на фиг. 2 - вид сверху. Резервуар содержит отверстие 1 для размещения системы аэрации 2, подачи активного ила, сточных вод и отбора проб выводные патрубки 3-5, расположенные на разных уровнях и снабженные вентилями 6 для предотвращения циркуляции иловой смеси водомерную трубку 7 для контроля уровня жидкости в резервуаре. Установка функционирует следующим образом. Осветленные сточные воды и активный ил в необходимых пропорциях закачиваются насосом в отверстие 1 на верхней стенке резервуара. Аэрация и перемешивание иловой смеси производятся с помощью аэратора 2,который также помещается в резервуар через отверстие 1 на верхней стенке. Период, за который активный ил осуществляет необходимую очистку, определяется экспериментально с помощью химического анализа. Очищенная вода с определенным промежутком времени заменяется равным объемом осветленных сточных вод. Замена воды осуществляется после отстаивания иловой смеси в течение 30 минут и производится через выводные патрубки 3-5, специально оборудованные вентилями 6 для предотвращения циркуляции иловой смеси. Вспухший активный ил после отстаивания занимает более половины объема резервуара. Поэтому один тип выводных патрубков 3 находится на уровне 3/4 высоты жидкости в резервуаре. В условиях сниженной нагрузки активный ил быстро восстанавливает свои седиментационные свойства, что сопровождается уменьшением занимаемого им объема. Качество очистки улучшается, и, чтобы избежать голодания и самоокисления ила, необходимо добавлять больший объем сточных вод. В этом случае отвод очищенной воды производится через патрубок 4, находящийся на уровне 1/2 высоты иловой смеси в резервуаре. Для контроля 2 68292010.12.30 объема поступающей и удаленной жидкости (по принципу сообщающихся сосудов) на противоположной от патрубков стенке резервуара прикреплена прозрачная пластиковая либо стеклянная водомерная трубка 7 с нанесенными на нее мерными делениями. Удаление избыточного ила или опорожнение резервуара производится через патрубок 5, расположенный на малом расстоянии от дна резервуара (20-30 мм). Очищенные сточные воды из установки могут отводиться в канализацию, аэротенк, а также непосредственно во вторичный отстойник. Восстановленный активный ил может поступать либо в илораспределитель, либо в аэротенк. Установка проста в исполнении и использовании, а также выгодно отличается малой стоимостью отдельных компонентов,изготовления и эксплуатации, занимает ограниченное пространство. Полезная модель позволяет определить необходимые концентрации растворенного кислорода в иловой смеси и оптимальные значения нагрузки сточных вод, а также режим подкормки восстанавливаемого активного ила. Таким образом, заявляемая полезная модель позволяет определить и создать необходимые условия для восстановления вспухшего активного ила и служит для проведения предварительных испытаний новых методов восстановления вспухшего активного ила с целью последующего внедрения в промышленность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
