Колесный движитель

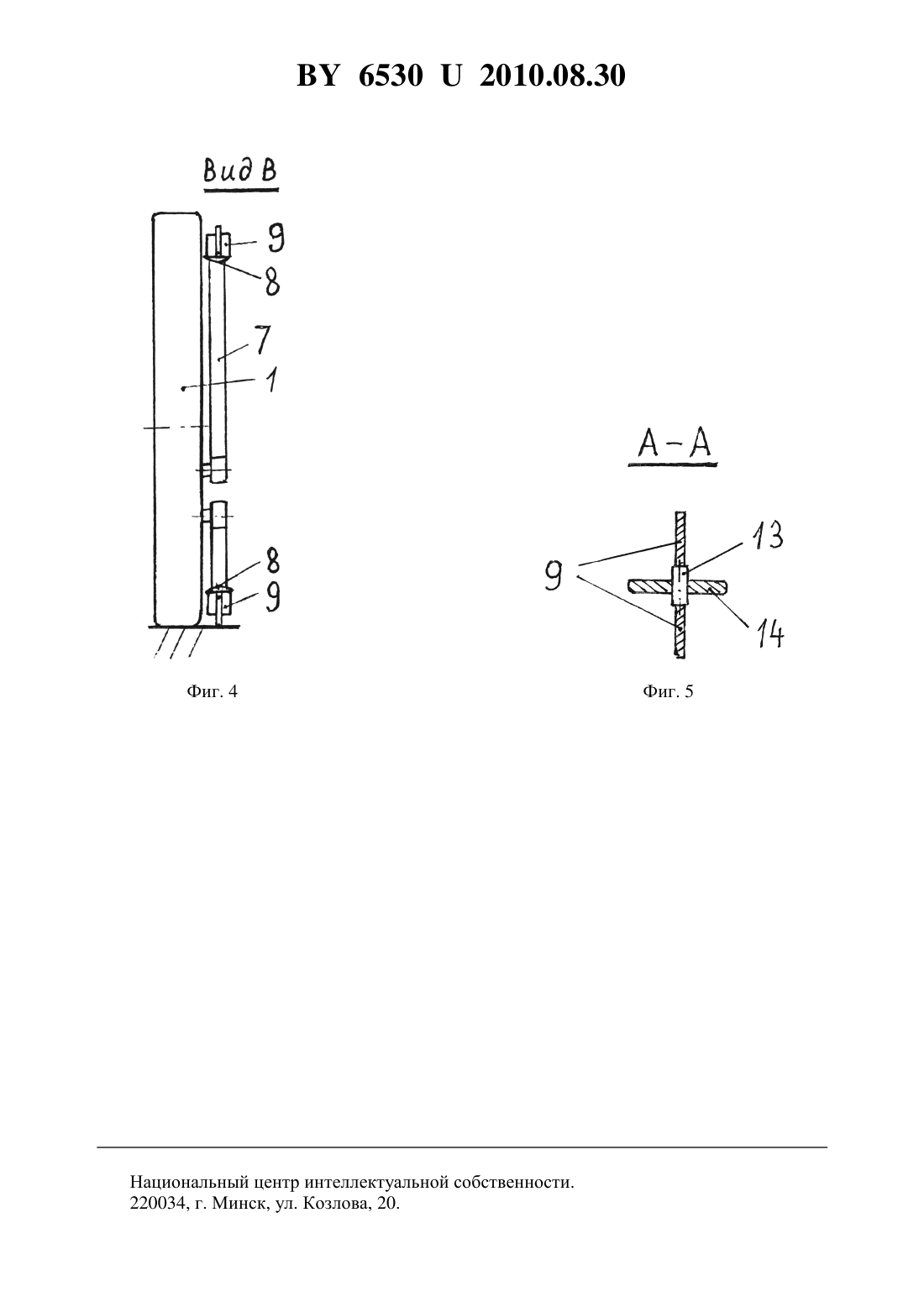

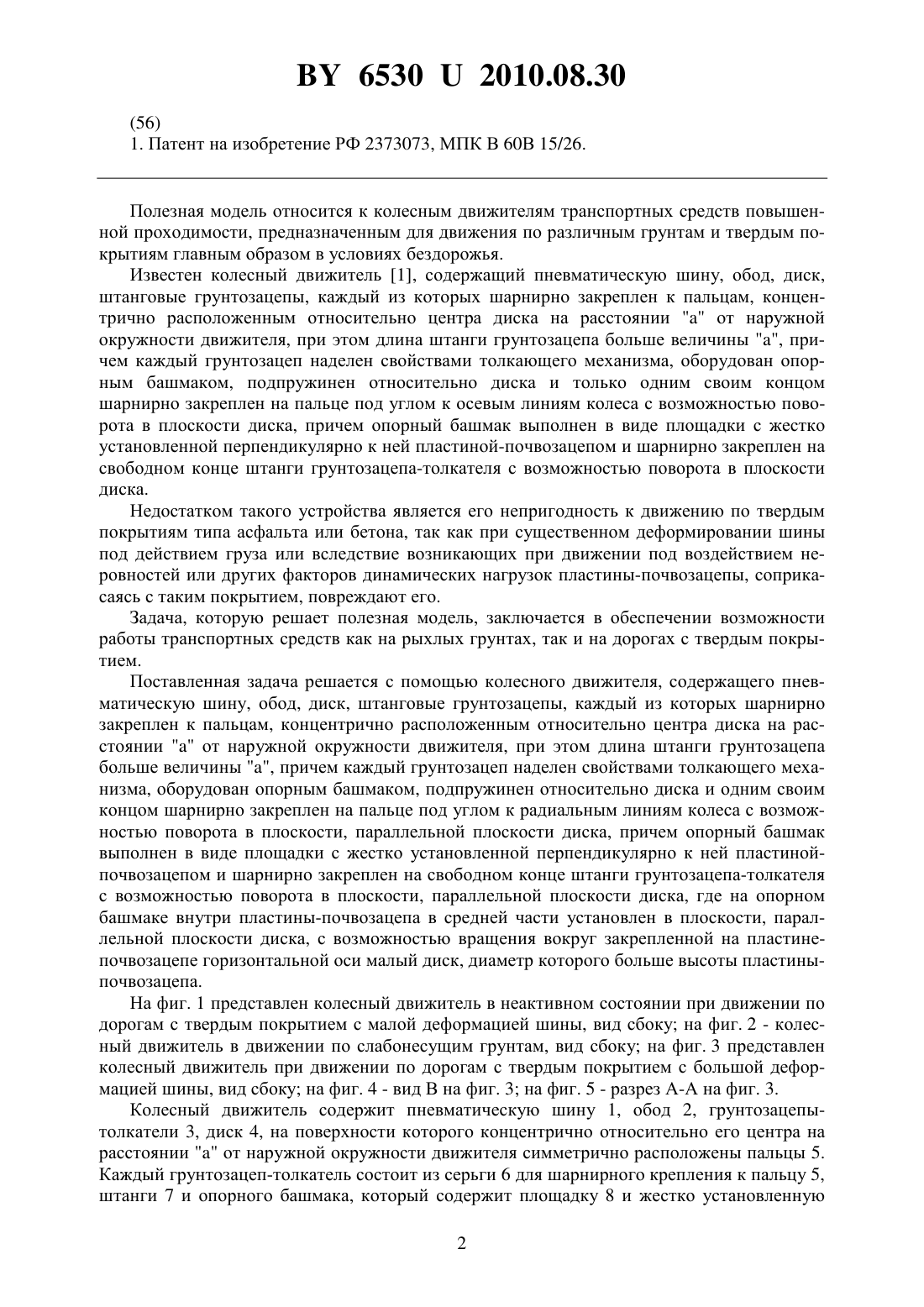

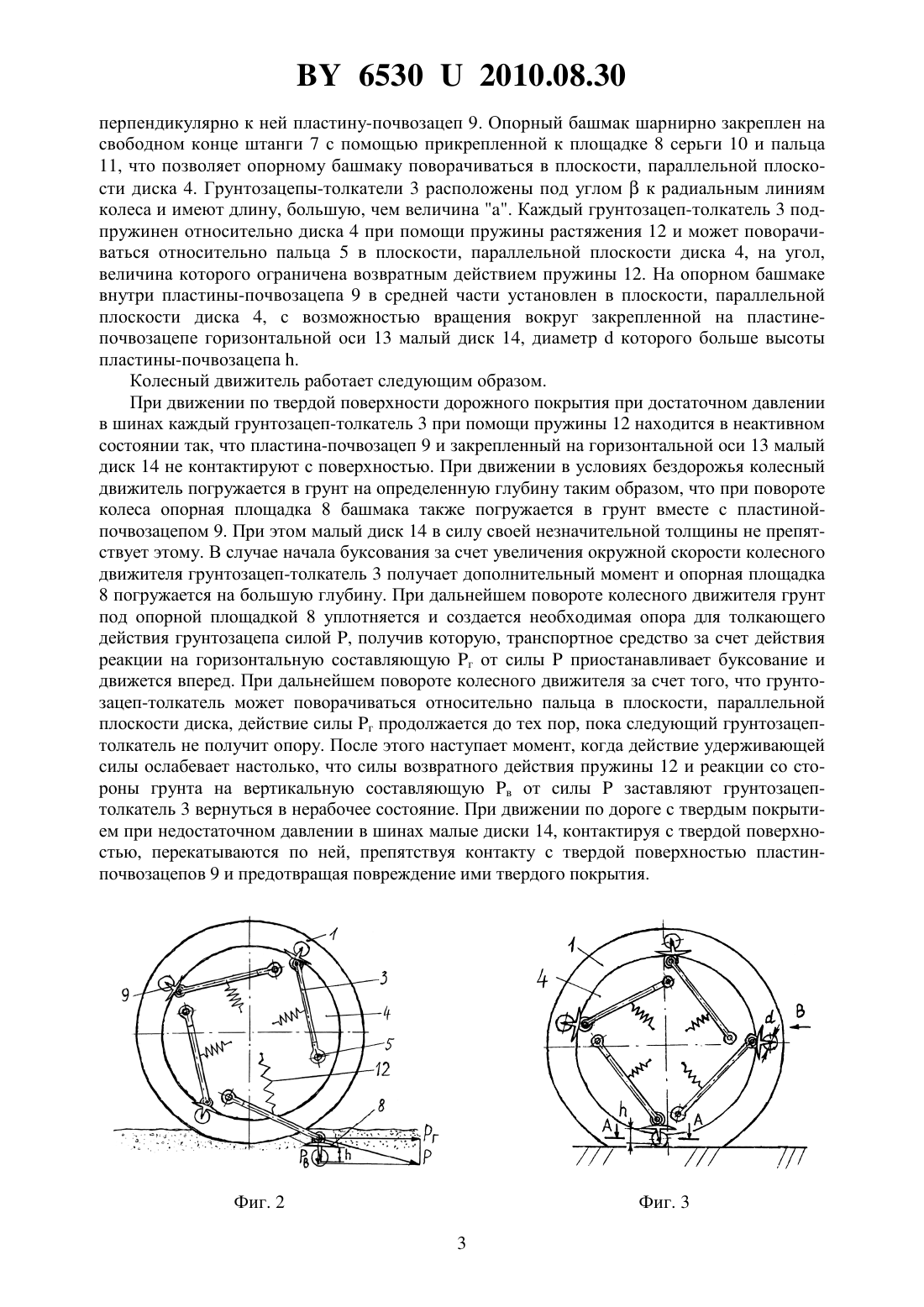

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Романюк Николай Николаевич Агейчик Александр Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Колесный движитель, содержащий пневматическую шину, обод, диск, штанговые грунтозацепы, каждый из которых шарнирно закреплен к пальцам, концентрично расположенным относительно центра диска на расстоянииот наружной окружности движителя, при этом длина штанги грунтозацепа больше величины , причем каждый грунтозацеп наделен свойствами толкающего механизма, оборудован опорным башмаком,подпружинен относительно диска и одним своим концом шарнирно закреплен на пальце под углом к радиальным линиям колеса с возможностью поворота в плоскости, параллельной плоскости диска, причем опорный башмак выполнен в виде площадки с жестко установленной перпендикулярно к ней пластиной-почвозацепом и шарнирно закреплен на свободном конце штанги грунтозацепа-толкателя с возможностью поворота в плоскости,параллельной плоскости диска, отличающийся тем, что на опорном башмаке внутри пластины-почвозацепа в средней части установлен в плоскости, параллельной плоскости диска, с возможностью вращения вокруг закрепленной на пластине-почвозацепе горизонтальной оси малый диск, диаметр которого больше высоты пластины-почвозацепа.(56) 1. Патент на изобретение РФ 2373073, МПК В 60 В 15/26. Полезная модель относится к колесным движителям транспортных средств повышенной проходимости, предназначенным для движения по различным грунтам и твердым покрытиям главным образом в условиях бездорожья. Известен колесный движитель 1, содержащий пневматическую шину, обод, диск,штанговые грунтозацепы, каждый из которых шарнирно закреплен к пальцам, концентрично расположенным относительно центра диска на расстоянииот наружной окружности движителя, при этом длина штанги грунтозацепа больше величины , причем каждый грунтозацеп наделен свойствами толкающего механизма, оборудован опорным башмаком, подпружинен относительно диска и только одним своим концом шарнирно закреплен на пальце под углом к осевым линиям колеса с возможностью поворота в плоскости диска, причем опорный башмак выполнен в виде площадки с жестко установленной перпендикулярно к ней пластиной-почвозацепом и шарнирно закреплен на свободном конце штанги грунтозацепа-толкателя с возможностью поворота в плоскости диска. Недостатком такого устройства является его непригодность к движению по твердым покрытиям типа асфальта или бетона, так как при существенном деформировании шины под действием груза или вследствие возникающих при движении под воздействием неровностей или других факторов динамических нагрузок пластины-почвозацепы, соприкасаясь с таким покрытием, повреждают его. Задача, которую решает полезная модель, заключается в обеспечении возможности работы транспортных средств как на рыхлых грунтах, так и на дорогах с твердым покрытием. Поставленная задача решается с помощью колесного движителя, содержащего пневматическую шину, обод, диск, штанговые грунтозацепы, каждый из которых шарнирно закреплен к пальцам, концентрично расположенным относительно центра диска на расстоянииот наружной окружности движителя, при этом длина штанги грунтозацепа больше величины , причем каждый грунтозацеп наделен свойствами толкающего механизма, оборудован опорным башмаком, подпружинен относительно диска и одним своим концом шарнирно закреплен на пальце под углом к радиальным линиям колеса с возможностью поворота в плоскости, параллельной плоскости диска, причем опорный башмак выполнен в виде площадки с жестко установленной перпендикулярно к ней пластинойпочвозацепом и шарнирно закреплен на свободном конце штанги грунтозацепа-толкателя с возможностью поворота в плоскости, параллельной плоскости диска, где на опорном башмаке внутри пластины-почвозацепа в средней части установлен в плоскости, параллельной плоскости диска, с возможностью вращения вокруг закрепленной на пластинепочвозацепе горизонтальной оси малый диск, диаметр которого больше высоты пластиныпочвозацепа. На фиг. 1 представлен колесный движитель в неактивном состоянии при движении по дорогам с твердым покрытием с малой деформацией шины, вид сбоку на фиг. 2 - колесный движитель в движении по слабонесущим грунтам, вид сбоку на фиг. 3 представлен колесный движитель при движении по дорогам с твердым покрытием с большой деформацией шины, вид сбоку на фиг. 4 - вид В на фиг. 3 на фиг. 5 - разрез А-А на фиг. 3. Колесный движитель содержит пневматическую шину 1, обод 2, грунтозацепытолкатели 3, диск 4, на поверхности которого концентрично относительно его центра на расстоянииот наружной окружности движителя симметрично расположены пальцы 5. Каждый грунтозацеп-толкатель состоит из серьги 6 для шарнирного крепления к пальцу 5,штанги 7 и опорного башмака, который содержит площадку 8 и жестко установленную 2 65302010.08.30 перпендикулярно к ней пластину-почвозацеп 9. Опорный башмак шарнирно закреплен на свободном конце штанги 7 с помощью прикрепленной к площадке 8 серьги 10 и пальца 11, что позволяет опорному башмаку поворачиваться в плоскости, параллельной плоскости диска 4. Грунтозацепы-толкатели 3 расположены под угломк радиальным линиям колеса и имеют длину, большую, чем величина . Каждый грунтозацеп-толкатель 3 подпружинен относительно диска 4 при помощи пружины растяжения 12 и может поворачиваться относительно пальца 5 в плоскости, параллельной плоскости диска 4, на угол,величина которого ограничена возвратным действием пружины 12. На опорном башмаке внутри пластины-почвозацепа 9 в средней части установлен в плоскости, параллельной плоскости диска 4, с возможностью вращения вокруг закрепленной на пластинепочвозацепе горизонтальной оси 13 малый диск 14, диаметркоторого больше высоты пластины-почвозацепа . Колесный движитель работает следующим образом. При движении по твердой поверхности дорожного покрытия при достаточном давлении в шинах каждый грунтозацеп-толкатель 3 при помощи пружины 12 находится в неактивном состоянии так, что пластина-почвозацеп 9 и закрепленный на горизонтальной оси 13 малый диск 14 не контактируют с поверхностью. При движении в условиях бездорожья колесный движитель погружается в грунт на определенную глубину таким образом, что при повороте колеса опорная площадка 8 башмака также погружается в грунт вместе с пластинойпочвозацепом 9. При этом малый диск 14 в силу своей незначительной толщины не препятствует этому. В случае начала буксования за счет увеличения окружной скорости колесного движителя грунтозацеп-толкатель 3 получает дополнительный момент и опорная площадка 8 погружается на большую глубину. При дальнейшем повороте колесного движителя грунт под опорной площадкой 8 уплотняется и создается необходимая опора для толкающего действия грунтозацепа силой , получив которую, транспортное средство за счет действия реакции на горизонтальную составляющую г от силыприостанавливает буксование и движется вперед. При дальнейшем повороте колесного движителя за счет того, что грунтозацеп-толкатель может поворачиваться относительно пальца в плоскости, параллельной плоскости диска, действие силы г продолжается до тех пор, пока следующий грунтозацептолкатель не получит опору. После этого наступает момент, когда действие удерживающей силы ослабевает настолько, что силы возвратного действия пружины 12 и реакции со стороны грунта на вертикальную составляющую в от силызаставляют грунтозацептолкатель 3 вернуться в нерабочее состояние. При движении по дороге с твердым покрытием при недостаточном давлении в шинах малые диски 14, контактируя с твердой поверхностью, перекатываются по ней, препятствуя контакту с твердой поверхностью пластинпочвозацепов 9 и предотвращая повреждение ими твердого покрытия. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
