Мойка корнеклубнеплодов

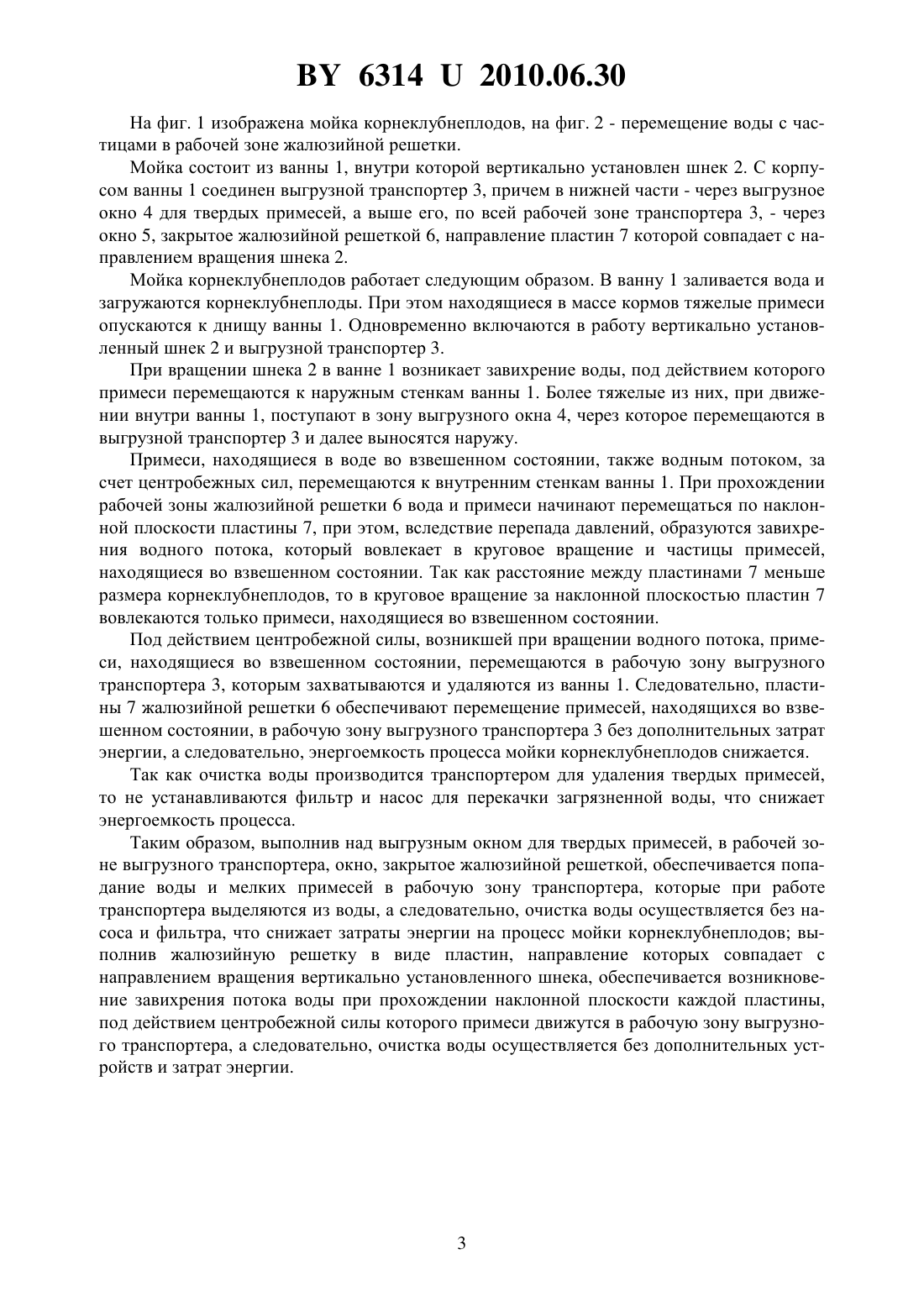

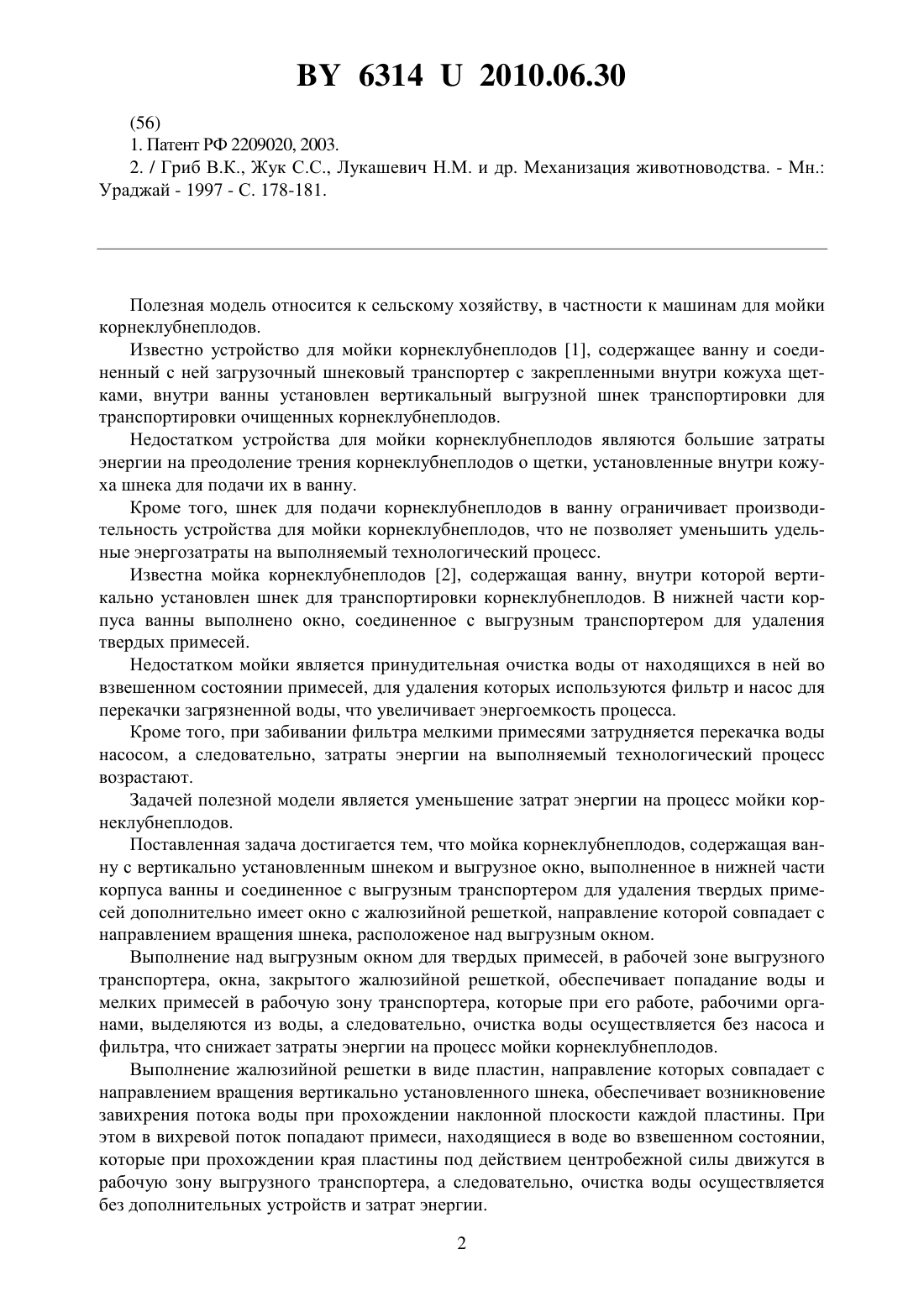

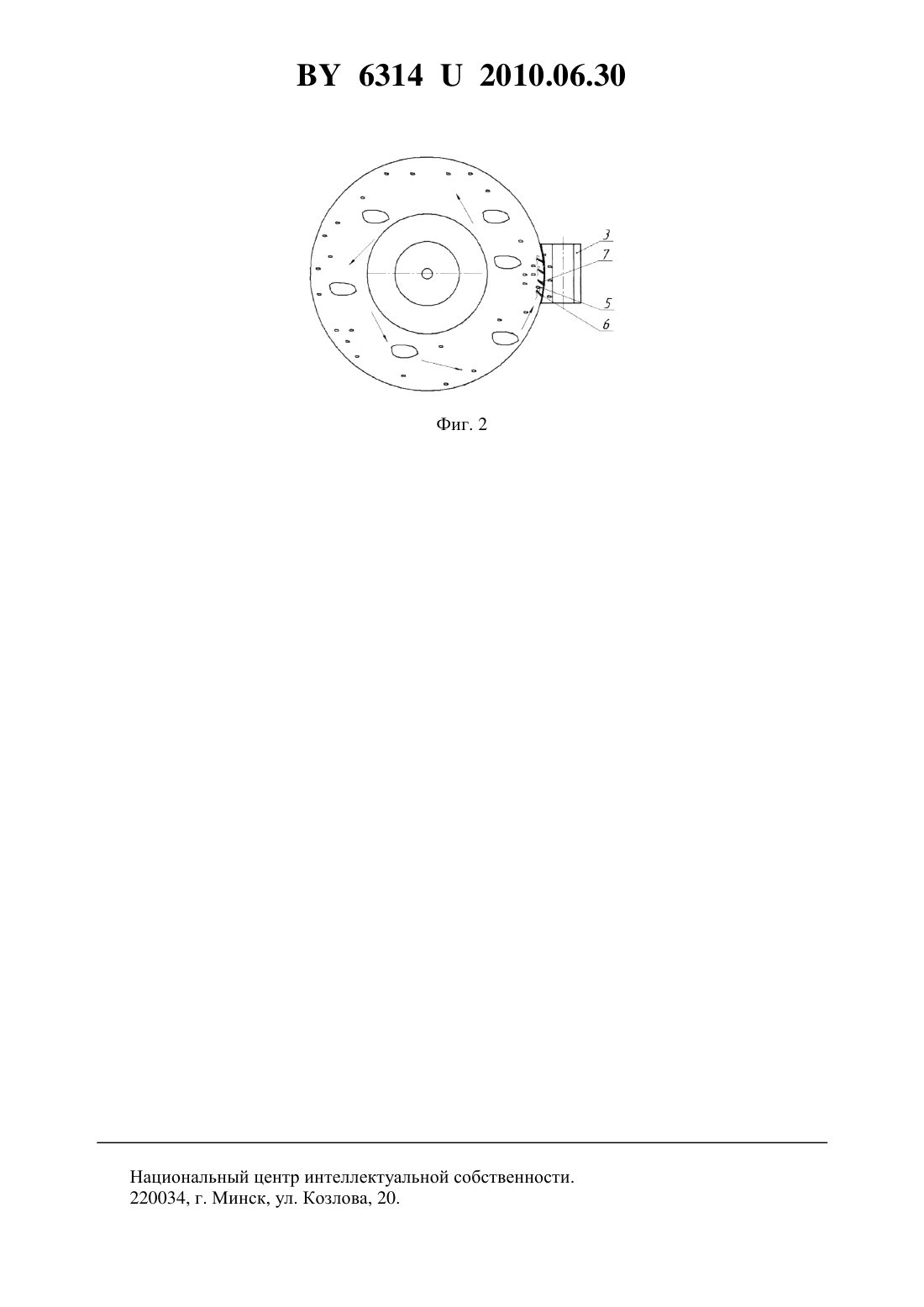

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Китун Антон Владимирович Герасин Сергей Александрович Передня Владимир Иванович Мурин Андрей Павлович Куренной Николай Владимирович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Мойка корнеклубнеплодов, содержащая ванну с вертикально установленным шнеком и выгрузное окно, выполненное в нижней части корпуса ванны и соединенное с выгрузным транспортером для удаления твердых примесей, отличающаяся тем, что дополнительно имеет окно с жалюзийной решеткой, направление пластин которой совпадает с направлением вращения шнека и расположено над выгрузным окном. Полезная модель относится к сельскому хозяйству, в частности к машинам для мойки корнеклубнеплодов. Известно устройство для мойки корнеклубнеплодов 1, содержащее ванну и соединенный с ней загрузочный шнековый транспортер с закрепленными внутри кожуха щетками, внутри ванны установлен вертикальный выгрузной шнек транспортировки для транспортировки очищенных корнеклубнеплодов. Недостатком устройства для мойки корнеклубнеплодов являются большие затраты энергии на преодоление трения корнеклубнеплодов о щетки, установленные внутри кожуха шнека для подачи их в ванну. Кроме того, шнек для подачи корнеклубнеплодов в ванну ограничивает производительность устройства для мойки корнеклубнеплодов, что не позволяет уменьшить удельные энергозатраты на выполняемый технологический процесс. Известна мойка корнеклубнеплодов 2, содержащая ванну, внутри которой вертикально установлен шнек для транспортировки корнеклубнеплодов. В нижней части корпуса ванны выполнено окно, соединенное с выгрузным транспортером для удаления твердых примесей. Недостатком мойки является принудительная очистка воды от находящихся в ней во взвешенном состоянии примесей, для удаления которых используются фильтр и насос для перекачки загрязненной воды, что увеличивает энергоемкость процесса. Кроме того, при забивании фильтра мелкими примесями затрудняется перекачка воды насосом, а следовательно, затраты энергии на выполняемый технологический процесс возрастают. Задачей полезной модели является уменьшение затрат энергии на процесс мойки корнеклубнеплодов. Поставленная задача достигается тем, что мойка корнеклубнеплодов, содержащая ванну с вертикально установленным шнеком и выгрузное окно, выполненное в нижней части корпуса ванны и соединенное с выгрузным транспортером для удаления твердых примесей дополнительно имеет окно с жалюзийной решеткой, направление которой совпадает с направлением вращения шнека, расположеное над выгрузным окном. Выполнение над выгрузным окном для твердых примесей, в рабочей зоне выгрузного транспортера, окна, закрытого жалюзийной решеткой, обеспечивает попадание воды и мелких примесей в рабочую зону транспортера, которые при его работе, рабочими органами, выделяются из воды, а следовательно, очистка воды осуществляется без насоса и фильтра, что снижает затраты энергии на процесс мойки корнеклубнеплодов. Выполнение жалюзийной решетки в виде пластин, направление которых совпадает с направлением вращения вертикально установленного шнека, обеспечивает возникновение завихрения потока воды при прохождении наклонной плоскости каждой пластины. При этом в вихревой поток попадают примеси, находящиеся в воде во взвешенном состоянии,которые при прохождении края пластины под действием центробежной силы движутся в рабочую зону выгрузного транспортера, а следовательно, очистка воды осуществляется без дополнительных устройств и затрат энергии. 2 63142010.06.30 На фиг. 1 изображена мойка корнеклубнеплодов, на фиг. 2 - перемещение воды с частицами в рабочей зоне жалюзийной решетки. Мойка состоит из ванны 1, внутри которой вертикально установлен шнек 2. С корпусом ванны 1 соединен выгрузной транспортер 3, причем в нижней части - через выгрузное окно 4 для твердых примесей, а выше его, по всей рабочей зоне транспортера 3, - через окно 5, закрытое жалюзийной решеткой 6, направление пластин 7 которой совпадает с направлением вращения шнека 2. Мойка корнеклубнеплодов работает следующим образом. В ванну 1 заливается вода и загружаются корнеклубнеплоды. При этом находящиеся в массе кормов тяжелые примеси опускаются к днищу ванны 1. Одновременно включаются в работу вертикально установленный шнек 2 и выгрузной транспортер 3. При вращении шнека 2 в ванне 1 возникает завихрение воды, под действием которого примеси перемещаются к наружным стенкам ванны 1. Более тяжелые из них, при движении внутри ванны 1, поступают в зону выгрузного окна 4, через которое перемещаются в выгрузной транспортер 3 и далее выносятся наружу. Примеси, находящиеся в воде во взвешенном состоянии, также водным потоком, за счет центробежных сил, перемещаются к внутренним стенкам ванны 1. При прохождении рабочей зоны жалюзийной решетки 6 вода и примеси начинают перемещаться по наклонной плоскости пластины 7, при этом, вследствие перепада давлений, образуются завихрения водного потока, который вовлекает в круговое вращение и частицы примесей,находящиеся во взвешенном состоянии. Так как расстояние между пластинами 7 меньше размера корнеклубнеплодов, то в круговое вращение за наклонной плоскостью пластин 7 вовлекаются только примеси, находящиеся во взвешенном состоянии. Под действием центробежной силы, возникшей при вращении водного потока, примеси, находящиеся во взвешенном состоянии, перемещаются в рабочую зону выгрузного транспортера 3, которым захватываются и удаляются из ванны 1. Следовательно, пластины 7 жалюзийной решетки 6 обеспечивают перемещение примесей, находящихся во взвешенном состоянии, в рабочую зону выгрузного транспортера 3 без дополнительных затрат энергии, а следовательно, энергоемкость процесса мойки корнеклубнеплодов снижается. Так как очистка воды производится транспортером для удаления твердых примесей,то не устанавливаются фильтр и насос для перекачки загрязненной воды, что снижает энергоемкость процесса. Таким образом, выполнив над выгрузным окном для твердых примесей, в рабочей зоне выгрузного транспортера, окно, закрытое жалюзийной решеткой, обеспечивается попадание воды и мелких примесей в рабочую зону транспортера, которые при работе транспортера выделяются из воды, а следовательно, очистка воды осуществляется без насоса и фильтра, что снижает затраты энергии на процесс мойки корнеклубнеплодов выполнив жалюзийную решетку в виде пластин, направление которых совпадает с направлением вращения вертикально установленного шнека, обеспечивается возникновение завихрения потока воды при прохождении наклонной плоскости каждой пластины,под действием центробежной силы которого примеси движутся в рабочую зону выгрузного транспортера, а следовательно, очистка воды осуществляется без дополнительных устройств и затрат энергии. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
