Устройство для отделения корнеклубнеплодов от комков почвы и камней

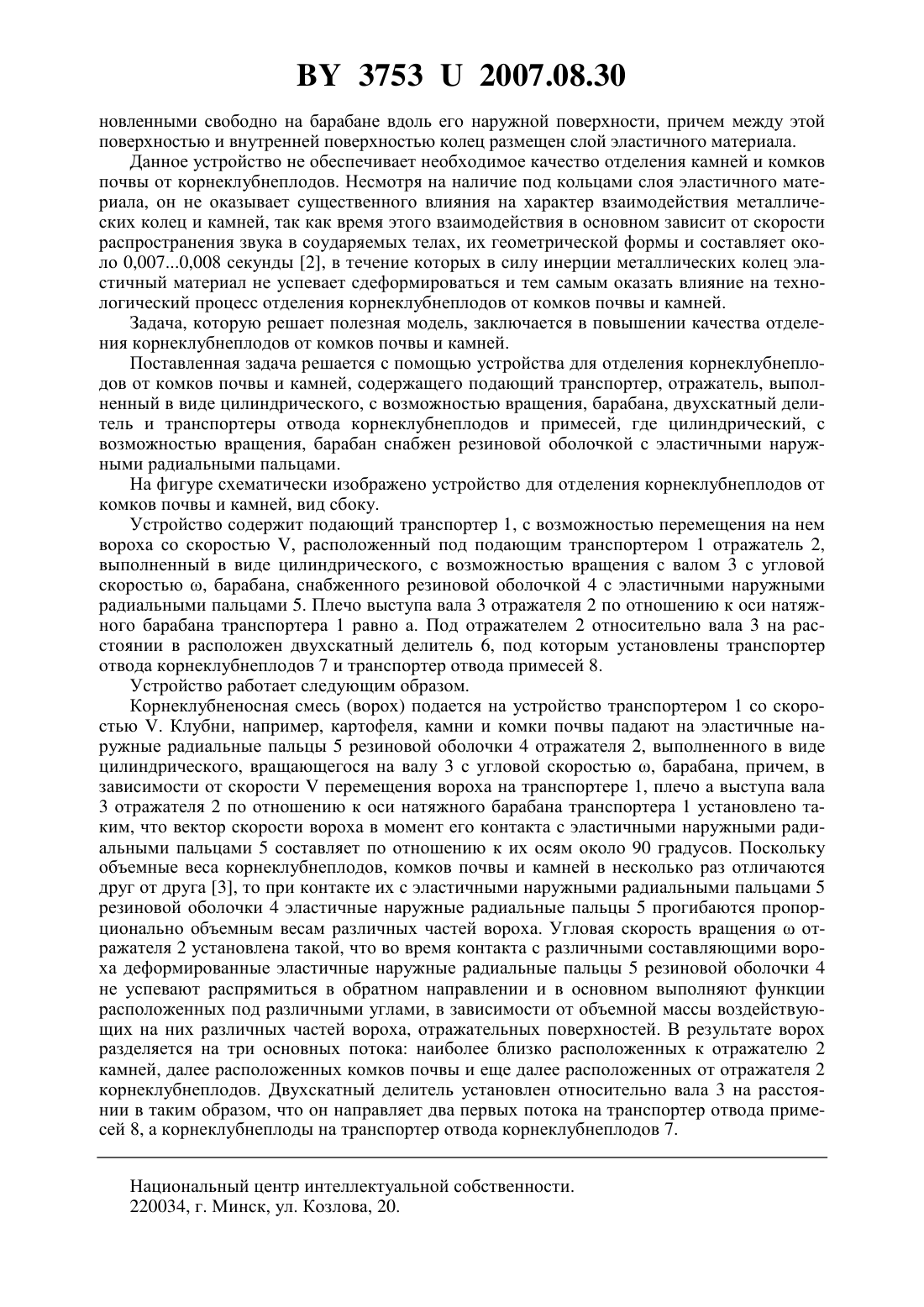

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ КОРНЕКЛУБНЕПЛОДОВ ОТ КОМКОВ ПОЧВЫ И КАМНЕЙ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для отделения корнеклубнеплодов от комков почвы и камней, содержащее подающий транспортер, отражатель, выполненный в виде цилиндрического, с возможностью вращения, барабана, двухскатный делитель и транспортеры отвода корнеклубнеплодов и примесей, отличающееся тем, что цилиндрический, с возможностью вращения, барабан снабжен резиновой оболочкой с эластичными наружными радиальными пальцами.(56) 1. А.с. СССР 1535432 А 1, МПК А 01 33/08, 1990. 2. Севернв М.М., Агейчик В.А. Определение сил, действующих на механизм навески сошника при ударе его о камень. Механизация и электрификация сельского хозяйства Сб. научн. тр. ЦНИИМЭМХ. - Мн., 1980. - С. 17-23. 3. Сабликов М.В. Сельскохозяйственные машины. Основы теории и технологического расчета. - М. Колос. - С. 259-260. Полезная модель относится к устройствам для отделения корнеклубнеплодов от комков почвы и камней. Известно устройство для отделения корнеклубнеплодов от комков почвы и камней 1,содержащее подающий транспортер, отражатель, выполненный в виде вращающегося цилиндрического барабана, двухскатный делитель и транспортеры отвода клубней и примесей, где вращающийся цилиндрический барабан снабжен металлическими кольцами, уста 37532007.08.30 новленными свободно на барабане вдоль его наружной поверхности, причем между этой поверхностью и внутренней поверхностью колец размещен слой эластичного материала. Данное устройство не обеспечивает необходимое качество отделения камней и комков почвы от корнеклубнеплодов. Несмотря на наличие под кольцами слоя эластичного материала, он не оказывает существенного влияния на характер взаимодействия металлических колец и камней, так как время этого взаимодействия в основном зависит от скорости распространения звука в соударяемых телах, их геометрической формы и составляет около 0,0070,008 секунды 2, в течение которых в силу инерции металлических колец эластичный материал не успевает сдеформироваться и тем самым оказать влияние на технологический процесс отделения корнеклубнеплодов от комков почвы и камней. Задача, которую решает полезная модель, заключается в повышении качества отделения корнеклубнеплодов от комков почвы и камней. Поставленная задача решается с помощью устройства для отделения корнеклубнеплодов от комков почвы и камней, содержащего подающий транспортер, отражатель, выполненный в виде цилиндрического, с возможностью вращения, барабана, двухскатный делитель и транспортеры отвода корнеклубнеплодов и примесей, где цилиндрический, с возможностью вращения, барабан снабжен резиновой оболочкой с эластичными наружными радиальными пальцами. На фигуре схематически изображено устройство для отделения корнеклубнеплодов от комков почвы и камней, вид сбоку. Устройство содержит подающий транспортер 1, с возможностью перемещения на нем вороха со скоростью , расположенный под подающим транспортером 1 отражатель 2,выполненный в виде цилиндрического, с возможностью вращения с валом 3 с угловой скоростью , барабана, снабженного резиновой оболочкой 4 с эластичными наружными радиальными пальцами 5. Плечо выступа вала 3 отражателя 2 по отношению к оси натяжного барабана транспортера 1 равно а. Под отражателем 2 относительно вала 3 на расстоянии в расположен двухскатный делитель 6, под которым установлены транспортер отвода корнеклубнеплодов 7 и транспортер отвода примесей 8. Устройство работает следующим образом. Корнеклубненосная смесь (ворох) подается на устройство транспортером 1 со скоростью . Клубни, например, картофеля, камни и комки почвы падают на эластичные наружные радиальные пальцы 5 резиновой оболочки 4 отражателя 2, выполненного в виде цилиндрического, вращающегося на валу 3 с угловой скоростью , барабана, причем, в зависимости от скоростиперемещения вороха на транспортере 1, плечо а выступа вала 3 отражателя 2 по отношению к оси натяжного барабана транспортера 1 установлено таким, что вектор скорости вороха в момент его контакта с эластичными наружными радиальными пальцами 5 составляет по отношению к их осям около 90 градусов. Поскольку объемные веса корнеклубнеплодов, комков почвы и камней в несколько раз отличаются друг от друга 3, то при контакте их с эластичными наружными радиальными пальцами 5 резиновой оболочки 4 эластичные наружные радиальные пальцы 5 прогибаются пропорционально объемным весам различных частей вороха. Угловая скорость вращенияотражателя 2 установлена такой, что во время контакта с различными составляющими вороха деформированные эластичные наружные радиальные пальцы 5 резиновой оболочки 4 не успевают распрямиться в обратном направлении и в основном выполняют функции расположенных под различными углами, в зависимости от объемной массы воздействующих на них различных частей вороха, отражательных поверхностей. В результате ворох разделяется на три основных потока наиболее близко расположенных к отражателю 2 камней, далее расположенных комков почвы и еще далее расположенных от отражателя 2 корнеклубнеплодов. Двухскатный делитель установлен относительно вала 3 на расстоянии в таким образом, что он направляет два первых потока на транспортер отвода примесей 8, а корнеклубнеплоды на транспортер отвода корнеклубнеплодов 7. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
