Устройство для отделения примесей от корнеклубнеплодов

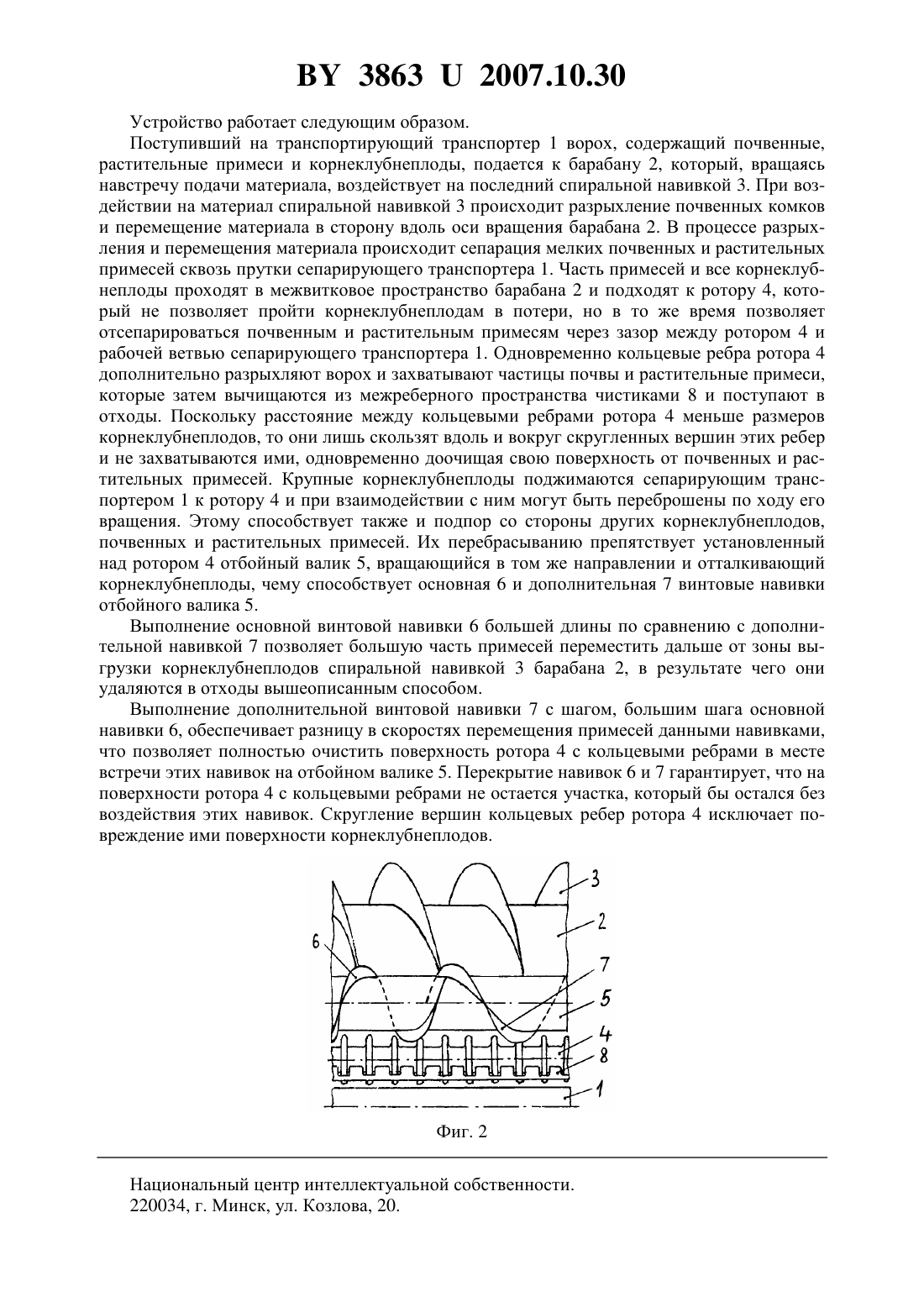

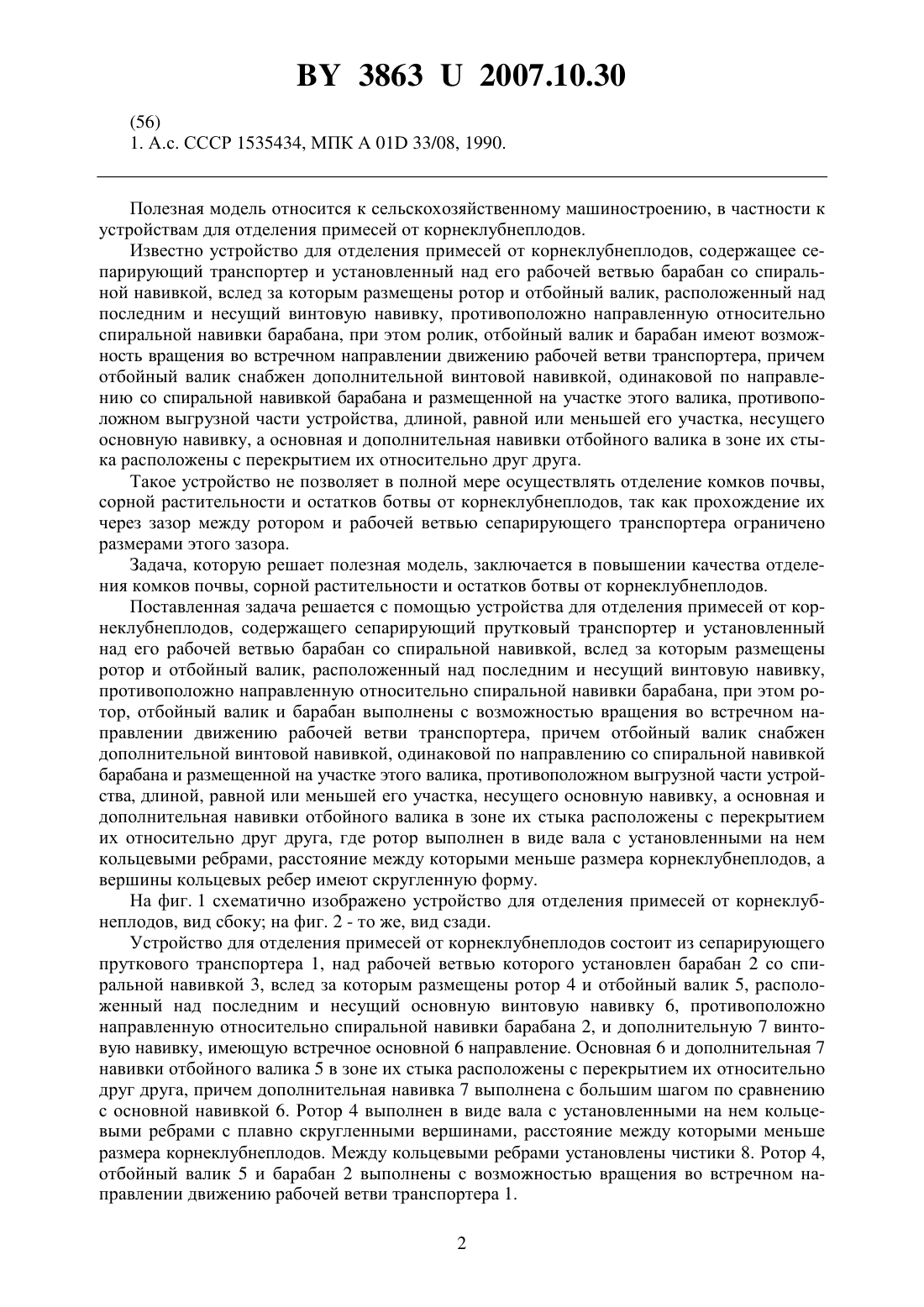

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ПРИМЕСЕЙ ОТ КОРНЕКЛУБНЕПЛОДОВ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Устройство для отделения примесей от корнеклубнеплодов, содержащее сепарирующий прутковый транспортер и установленный над его рабочей ветвью барабан со спиральной навивкой, вслед за которым размещены ротор и отбойный валик, расположенный над последним и несущий винтовую навивку, противоположно направленную относительно спиральной навивки барабана, при этом ротор, отбойный валик и барабан выполнены с возможностью вращения во встречном направлении движению рабочей ветви транспортера, причем отбойный валик снабжен дополнительной винтовой навивкой, одинаковой по направлению со спиральной навивкой барабана и размещенной на участке этого валика, противоположном выгрузной части устройства, длиной, равной или меньшей его участка, несущего основную навивку, а основная и дополнительная навивки отбойного валика в зоне их стыка расположены с перекрытием их относительно друг друга, отличающееся тем, что ротор выполнен в виде вала с установленными на нем кольцевыми ребрами, расстояние между которыми меньше размера корнеклубнеплодов. 2. Устройство для отделения примесей от корнеклубнеплодов по п. 1, отличающееся тем, что вершины кольцевых ребер имеют скругленную форму.(56) 1. А.с. СССР 1535434, МПК А 01 33/08, 1990. Полезная модель относится к сельскохозяйственному машиностроению, в частности к устройствам для отделения примесей от корнеклубнеплодов. Известно устройство для отделения примесей от корнеклубнеплодов, содержащее сепарирующий транспортер и установленный над его рабочей ветвью барабан со спиральной навивкой, вслед за которым размещены ротор и отбойный валик, расположенный над последним и несущий винтовую навивку, противоположно направленную относительно спиральной навивки барабана, при этом ролик, отбойный валик и барабан имеют возможность вращения во встречном направлении движению рабочей ветви транспортера, причем отбойный валик снабжен дополнительной винтовой навивкой, одинаковой по направлению со спиральной навивкой барабана и размещенной на участке этого валика, противоположном выгрузной части устройства, длиной, равной или меньшей его участка, несущего основную навивку, а основная и дополнительная навивки отбойного валика в зоне их стыка расположены с перекрытием их относительно друг друга. Такое устройство не позволяет в полной мере осуществлять отделение комков почвы,сорной растительности и остатков ботвы от корнеклубнеплодов, так как прохождение их через зазор между ротором и рабочей ветвью сепарирующего транспортера ограничено размерами этого зазора. Задача, которую решает полезная модель, заключается в повышении качества отделения комков почвы, сорной растительности и остатков ботвы от корнеклубнеплодов. Поставленная задача решается с помощью устройства для отделения примесей от корнеклубнеплодов, содержащего сепарирующий прутковый транспортер и установленный над его рабочей ветвью барабан со спиральной навивкой, вслед за которым размещены ротор и отбойный валик, расположенный над последним и несущий винтовую навивку,противоположно направленную относительно спиральной навивки барабана, при этом ротор, отбойный валик и барабан выполнены с возможностью вращения во встречном направлении движению рабочей ветви транспортера, причем отбойный валик снабжен дополнительной винтовой навивкой, одинаковой по направлению со спиральной навивкой барабана и размещенной на участке этого валика, противоположном выгрузной части устройства, длиной, равной или меньшей его участка, несущего основную навивку, а основная и дополнительная навивки отбойного валика в зоне их стыка расположены с перекрытием их относительно друг друга, где ротор выполнен в виде вала с установленными на нем кольцевыми ребрами, расстояние между которыми меньше размера корнеклубнеплодов, а вершины кольцевых ребер имеют скругленную форму. На фиг. 1 схематично изображено устройство для отделения примесей от корнеклубнеплодов, вид сбоку на фиг. 2 - то же, вид сзади. Устройство для отделения примесей от корнеклубнеплодов состоит из сепарирующего пруткового транспортера 1, над рабочей ветвью которого установлен барабан 2 со спиральной навивкой 3, вслед за которым размещены ротор 4 и отбойный валик 5, расположенный над последним и несущий основную винтовую навивку 6, противоположно направленную относительно спиральной навивки барабана 2, и дополнительную 7 винтовую навивку, имеющую встречное основной 6 направление. Основная 6 и дополнительная 7 навивки отбойного валика 5 в зоне их стыка расположены с перекрытием их относительно друг друга, причем дополнительная навивка 7 выполнена с большим шагом по сравнению с основной навивкой 6. Ротор 4 выполнен в виде вала с установленными на нем кольцевыми ребрами с плавно скругленными вершинами, расстояние между которыми меньше размера корнеклубнеплодов. Между кольцевыми ребрами установлены чистики 8. Ротор 4,отбойный валик 5 и барабан 2 выполнены с возможностью вращения во встречном направлении движению рабочей ветви транспортера 1. 2 38632007.10.30 Устройство работает следующим образом. Поступивший на транспортирующий транспортер 1 ворох, содержащий почвенные,растительные примеси и корнеклубнеплоды, подается к барабану 2, который, вращаясь навстречу подачи материала, воздействует на последний спиральной навивкой 3. При воздействии на материал спиральной навивкой 3 происходит разрыхление почвенных комков и перемещение материала в сторону вдоль оси вращения барабана 2. В процессе разрыхления и перемещения материала происходит сепарация мелких почвенных и растительных примесей сквозь прутки сепарирующего транспортера 1. Часть примесей и все корнеклубнеплоды проходят в межвитковое пространство барабана 2 и подходят к ротору 4, который не позволяет пройти корнеклубнеплодам в потери, но в то же время позволяет отсепарироваться почвенным и растительным примесям через зазор между ротором 4 и рабочей ветвью сепарирующего транспортера 1. Одновременно кольцевые ребра ротора 4 дополнительно разрыхляют ворох и захватывают частицы почвы и растительные примеси,которые затем вычищаются из межреберного пространства чистиками 8 и поступают в отходы. Поскольку расстояние между кольцевыми ребрами ротора 4 меньше размеров корнеклубнеплодов, то они лишь скользят вдоль и вокруг скругленных вершин этих ребер и не захватываются ими, одновременно доочищая свою поверхность от почвенных и растительных примесей. Крупные корнеклубнеплоды поджимаются сепарирующим транспортером 1 к ротору 4 и при взаимодействии с ним могут быть переброшены по ходу его вращения. Этому способствует также и подпор со стороны других корнеклубнеплодов,почвенных и растительных примесей. Их перебрасыванию препятствует установленный над ротором 4 отбойный валик 5, вращающийся в том же направлении и отталкивающий корнеклубнеплоды, чему способствует основная 6 и дополнительная 7 винтовые навивки отбойного валика 5. Выполнение основной винтовой навивки 6 большей длины по сравнению с дополнительной навивкой 7 позволяет большую часть примесей переместить дальше от зоны выгрузки корнеклубнеплодов спиральной навивкой 3 барабана 2, в результате чего они удаляются в отходы вышеописанным способом. Выполнение дополнительной винтовой навивки 7 с шагом, большим шага основной навивки 6, обеспечивает разницу в скоростях перемещения примесей данными навивками,что позволяет полностью очистить поверхность ротора 4 с кольцевыми ребрами в месте встречи этих навивок на отбойном валике 5. Перекрытие навивок 6 и 7 гарантирует, что на поверхности ротора 4 с кольцевыми ребрами не остается участка, который бы остался без воздействия этих навивок. Скругление вершин кольцевых ребер ротора 4 исключает повреждение ими поверхности корнеклубнеплодов. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
