Устройство для отделения корнеклубнеплодов от комков почвы и камней

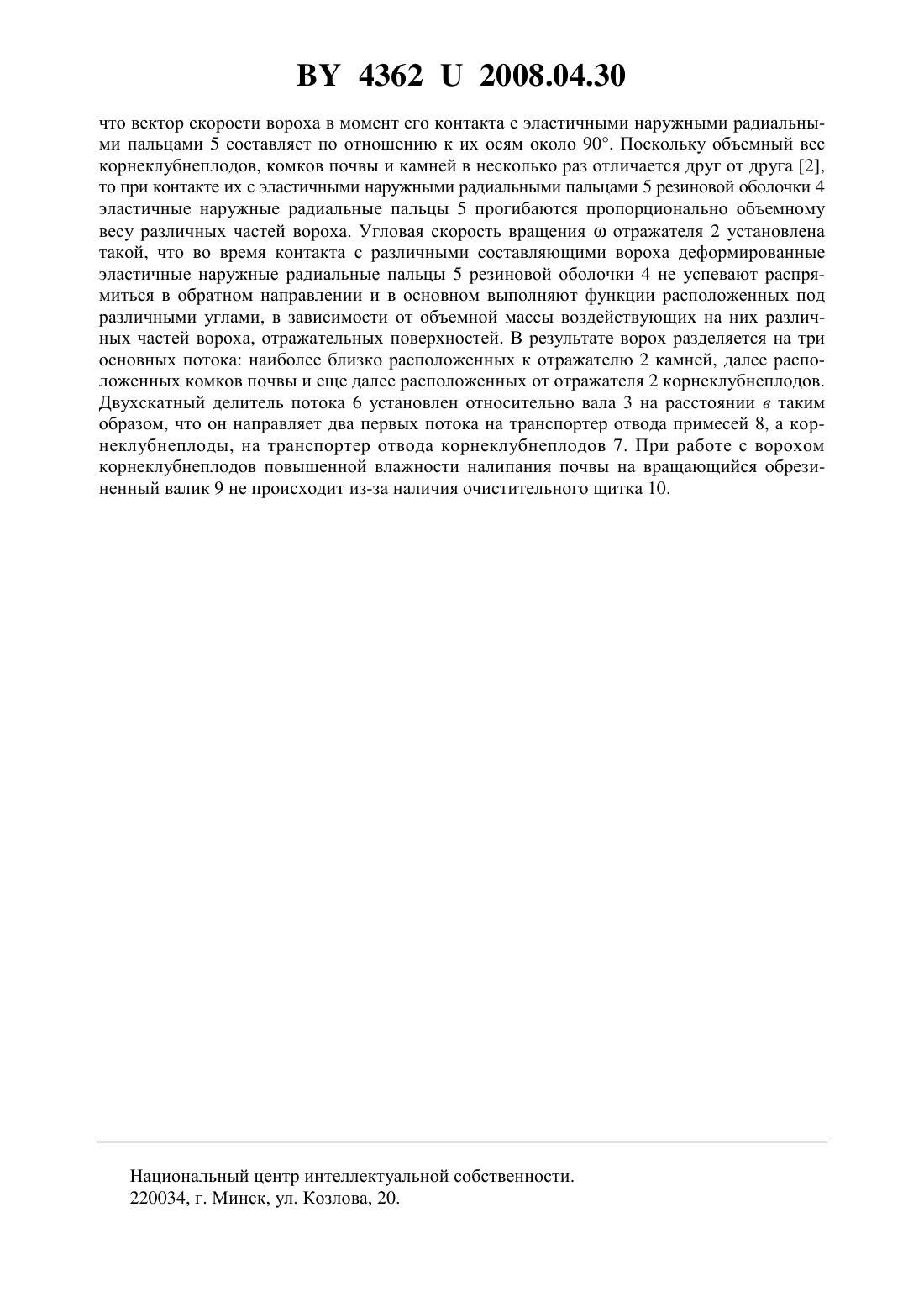

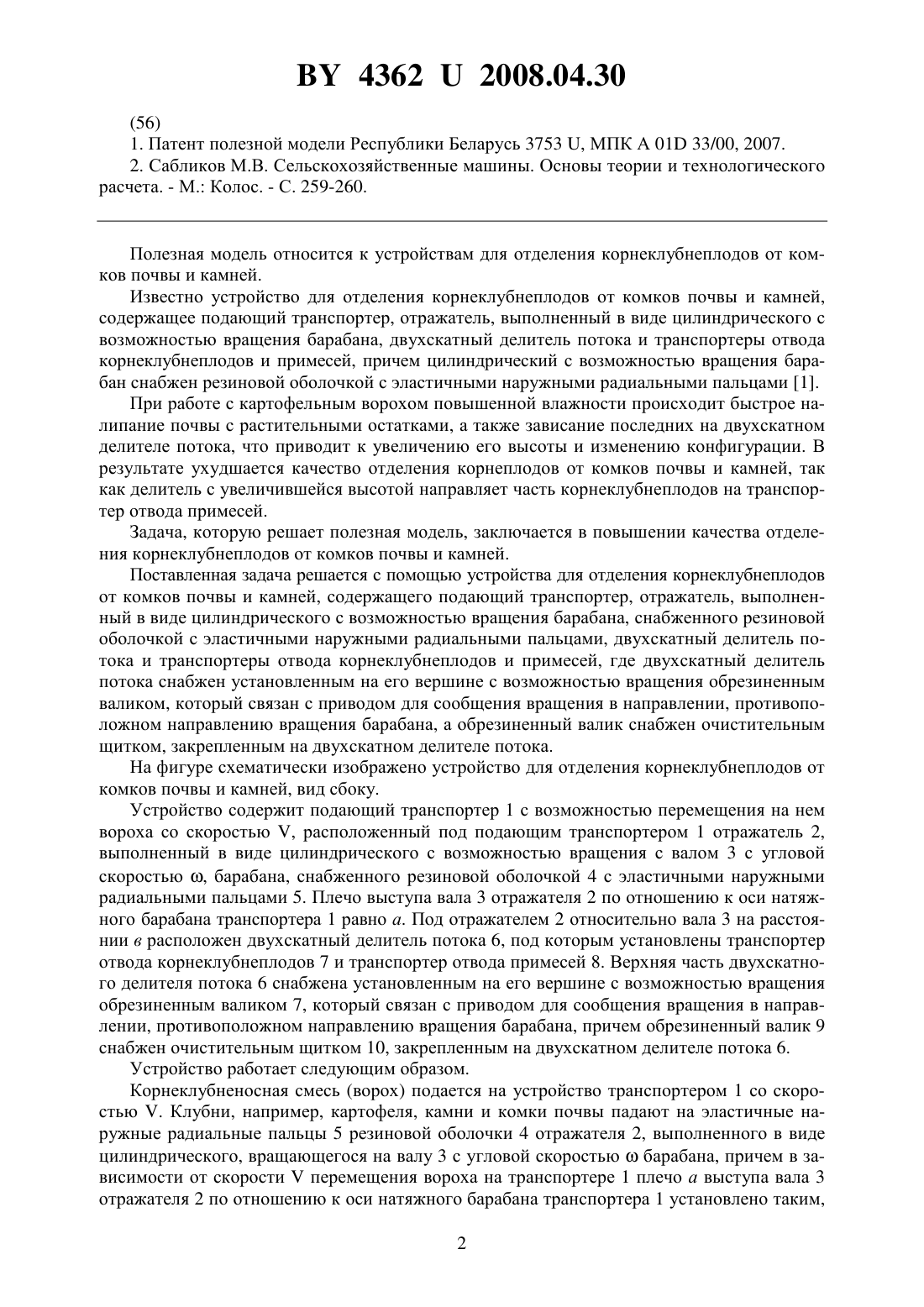

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ КОРНЕКЛУБНЕПЛОДОВ ОТ КОМКОВ ПОЧВЫ И КАМНЕЙ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Юрий Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Устройство для отделения корнеклубнеплодов от комков почвы и камней, содержащее подающий транспортер, отражатель, выполненный в виде цилиндрического с возможностью вращения барабана, снабженного резиновой оболочкой с эластичными наружными радиальными пальцами, двухскатный делитель потока и транспортеры отвода корнеклубнеплодов и примесей, отличающееся тем, что двухскатный делитель потока снабжен установленным на его вершине с возможностью вращения обрезиненным валиком, который связан с приводом для сообщения вращения в направлении, противоположном направлению вращения барабана. 2. Устройство по п. 1, отличающееся тем, что обрезиненный валик снабжен очистительным щитком, закрепленным на двухскатном делителе потока.(56) 1. Патент полезной модели Республики Беларусь 3753 , МПК А 01 33/00, 2007. 2. Сабликов М.В. Сельскохозяйственные машины. Основы теории и технологического расчета. - М. Колос. - С. 259-260. Полезная модель относится к устройствам для отделения корнеклубнеплодов от комков почвы и камней. Известно устройство для отделения корнеклубнеплодов от комков почвы и камней,содержащее подающий транспортер, отражатель, выполненный в виде цилиндрического с возможностью вращения барабана, двухскатный делитель потока и транспортеры отвода корнеклубнеплодов и примесей, причем цилиндрический с возможностью вращения барабан снабжен резиновой оболочкой с эластичными наружными радиальными пальцами 1. При работе с картофельным ворохом повышенной влажности происходит быстрое налипание почвы с растительными остатками, а также зависание последних на двухскатном делителе потока, что приводит к увеличению его высоты и изменению конфигурации. В результате ухудшается качество отделения корнеплодов от комков почвы и камней, так как делитель с увеличившейся высотой направляет часть корнеклубнеплодов на транспортер отвода примесей. Задача, которую решает полезная модель, заключается в повышении качества отделения корнеклубнеплодов от комков почвы и камней. Поставленная задача решается с помощью устройства для отделения корнеклубнеплодов от комков почвы и камней, содержащего подающий транспортер, отражатель, выполненный в виде цилиндрического с возможностью вращения барабана, снабженного резиновой оболочкой с эластичными наружными радиальными пальцами, двухскатный делитель потока и транспортеры отвода корнеклубнеплодов и примесей, где двухскатный делитель потока снабжен установленным на его вершине с возможностью вращения обрезиненным валиком, который связан с приводом для сообщения вращения в направлении, противоположном направлению вращения барабана, а обрезиненный валик снабжен очистительным щитком, закрепленным на двухскатном делителе потока. На фигуре схематически изображено устройство для отделения корнеклубнеплодов от комков почвы и камней, вид сбоку. Устройство содержит подающий транспортер 1 с возможностью перемещения на нем вороха со скоростью , расположенный под подающим транспортером 1 отражатель 2,выполненный в виде цилиндрического с возможностью вращения с валом 3 с угловой скоростью , барабана, снабженного резиновой оболочкой 4 с эластичными наружными радиальными пальцами 5. Плечо выступа вала 3 отражателя 2 по отношению к оси натяжного барабана транспортера 1 равно а. Под отражателем 2 относительно вала 3 на расстоянии в расположен двухскатный делитель потока 6, под которым установлены транспортер отвода корнеклубнеплодов 7 и транспортер отвода примесей 8. Верхняя часть двухскатного делителя потока 6 снабжена установленным на его вершине с возможностью вращения обрезиненным валиком 7, который связан с приводом для сообщения вращения в направлении, противоположном направлению вращения барабана, причем обрезиненный валик 9 снабжен очистительным щитком 10, закрепленным на двухскатном делителе потока 6. Устройство работает следующим образом. Корнеклубненосная смесь (ворох) подается на устройство транспортером 1 со скоростью . Клубни, например, картофеля, камни и комки почвы падают на эластичные наружные радиальные пальцы 5 резиновой оболочки 4 отражателя 2, выполненного в виде цилиндрического, вращающегося на валу 3 с угловой скоростьюбарабана, причем в зависимости от скоростиперемещения вороха на транспортере 1 плечо а выступа вала 3 отражателя 2 по отношению к оси натяжного барабана транспортера 1 установлено таким,2 43622008.04.30 что вектор скорости вороха в момент его контакта с эластичными наружными радиальными пальцами 5 составляет по отношению к их осям около 90. Поскольку объемный вес корнеклубнеплодов, комков почвы и камней в несколько раз отличается друг от друга 2,то при контакте их с эластичными наружными радиальными пальцами 5 резиновой оболочки 4 эластичные наружные радиальные пальцы 5 прогибаются пропорционально объемному весу различных частей вороха. Угловая скорость вращенияотражателя 2 установлена такой, что во время контакта с различными составляющими вороха деформированные эластичные наружные радиальные пальцы 5 резиновой оболочки 4 не успевают распрямиться в обратном направлении и в основном выполняют функции расположенных под различными углами, в зависимости от объемной массы воздействующих на них различных частей вороха, отражательных поверхностей. В результате ворох разделяется на три основных потока наиболее близко расположенных к отражателю 2 камней, далее расположенных комков почвы и еще далее расположенных от отражателя 2 корнеклубнеплодов. Двухскатный делитель потока 6 установлен относительно вала 3 на расстоянии в таким образом, что он направляет два первых потока на транспортер отвода примесей 8, а корнеклубнеплоды, на транспортер отвода корнеклубнеплодов 7. При работе с ворохом корнеклубнеплодов повышенной влажности налипания почвы на вращающийся обрезиненный валик 9 не происходит из-за наличия очистительного щитка 10. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
