Мойка корнеклубнеплодов

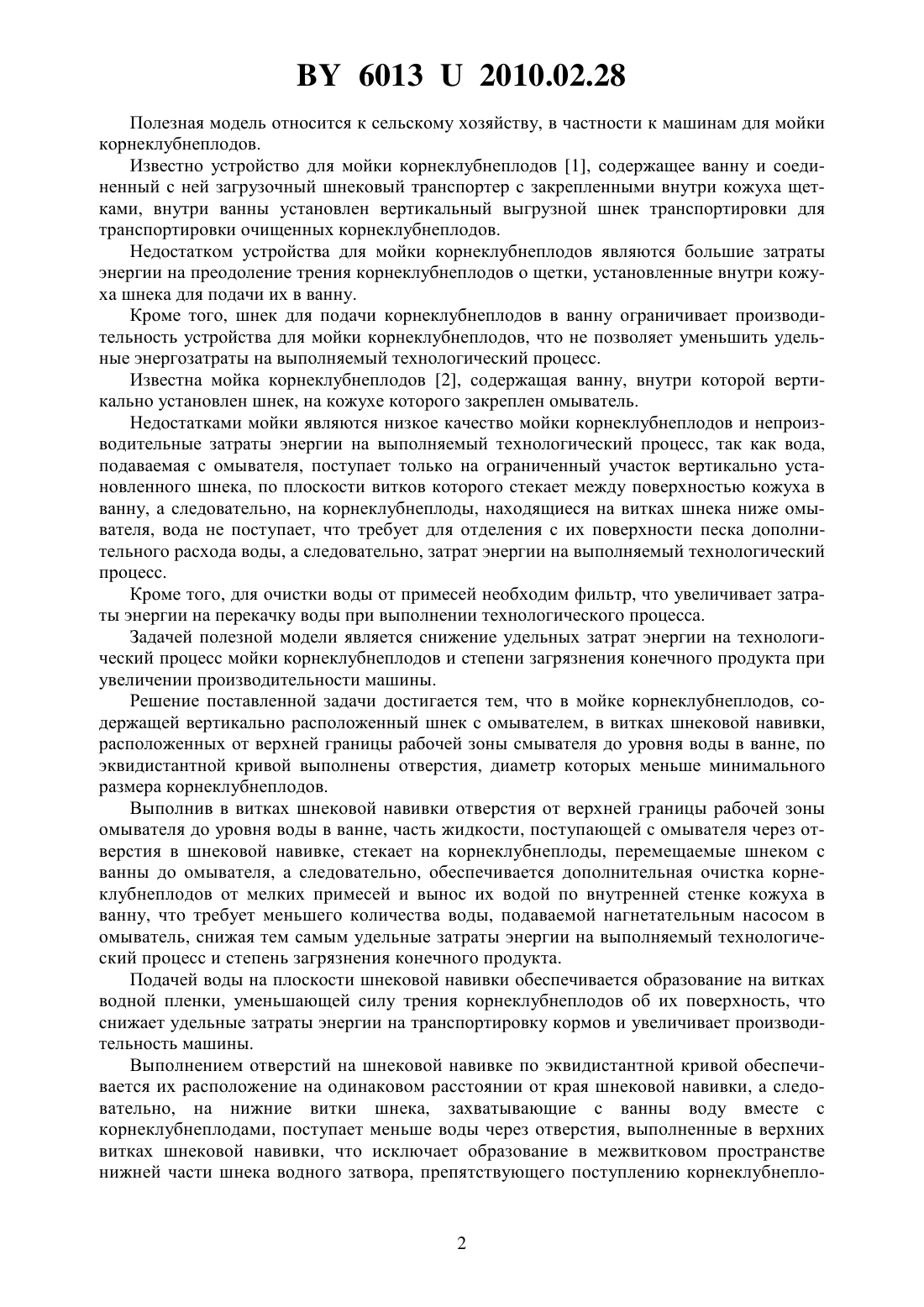

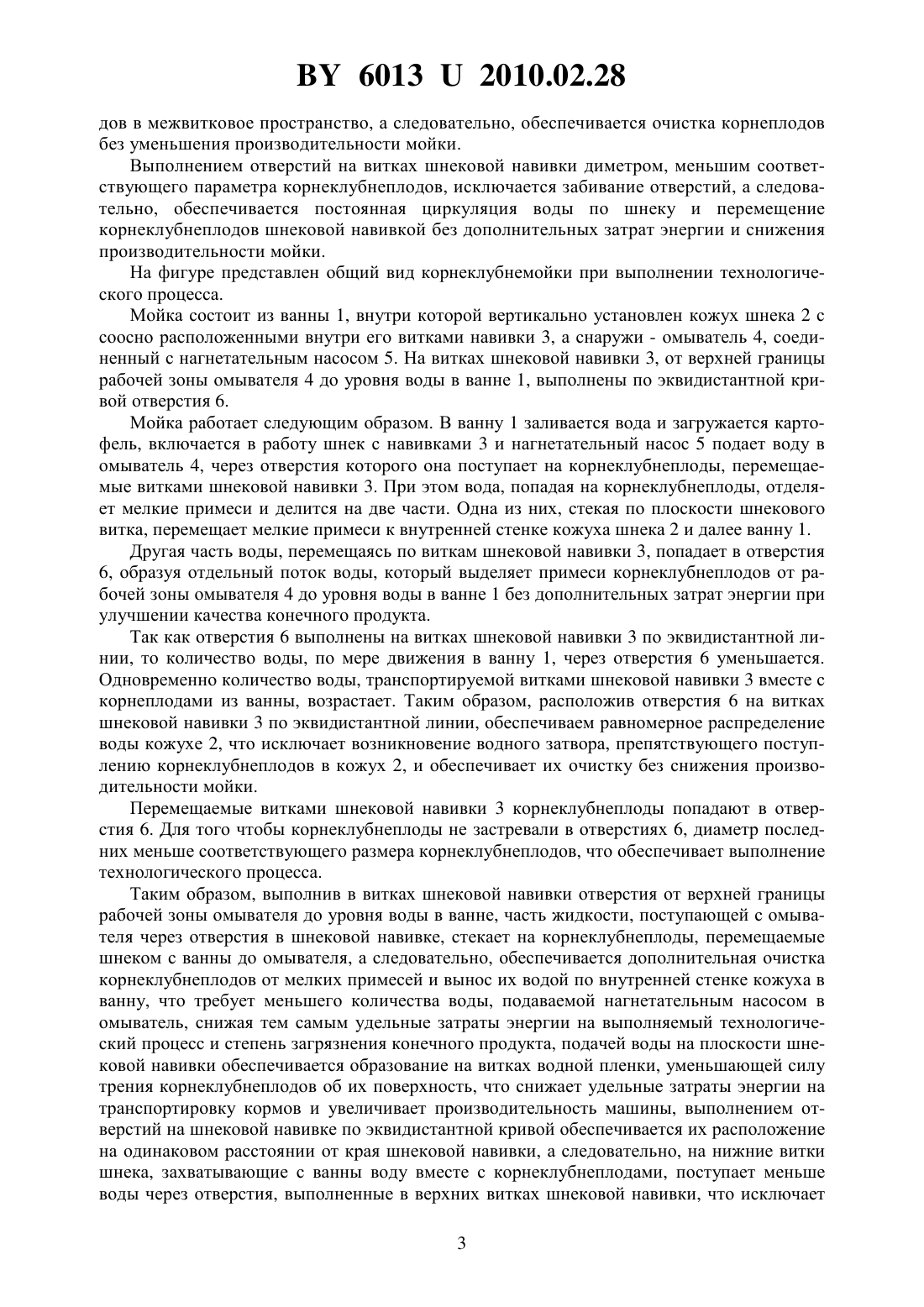

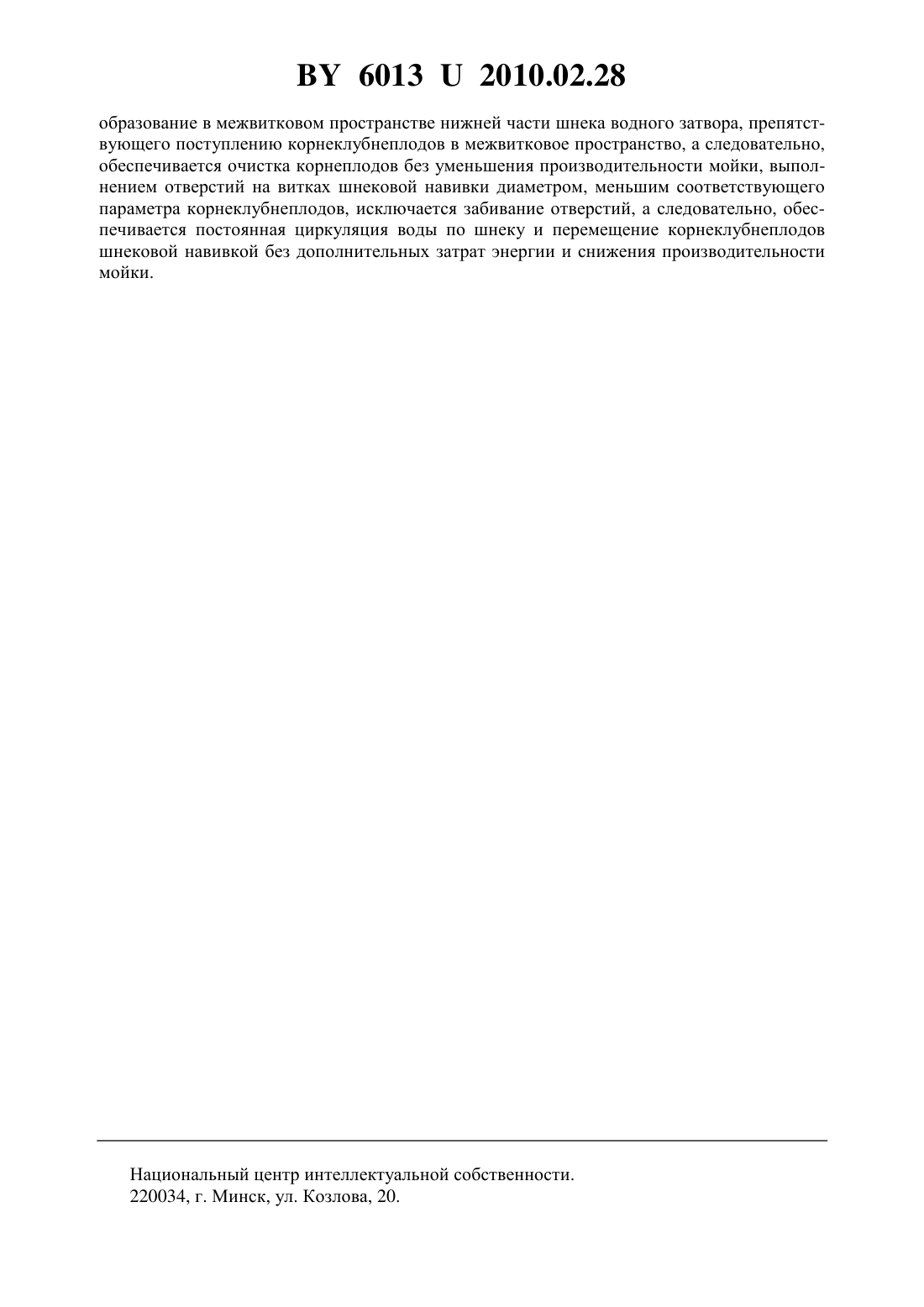

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Куренной Николай Владимирович Китун Антон Владимирович Передня Владимир Иванович Мурин Андрей Павлович Герасин Сергей Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Мойка корнеклубнеплодов, содержащая вертикально расположенный шнек с омывателем, отличающаяся тем, что в витках шнековой навивки, расположенных от верхней границы рабочей зоны омывателя до уровня воды в ванне, по эквидистантной кривой выполнены отверстия, диаметр которых меньше минимального размера корнеклубнеплодов.(56) 1. Патент 2209020, С 2. Устройство для мойки корнеклубнеплодов // Бюл.21. 27.07.2003. 2. Гриб В.К. Механизация животноводства / В.К. Гриб, С.С. Жук, Н.М. Лукашевич и др. - Мн. Ураджай, 1997. - С. 178-181. 60132010.02.28 Полезная модель относится к сельскому хозяйству, в частности к машинам для мойки корнеклубнеплодов. Известно устройство для мойки корнеклубнеплодов 1, содержащее ванну и соединенный с ней загрузочный шнековый транспортер с закрепленными внутри кожуха щетками, внутри ванны установлен вертикальный выгрузной шнек транспортировки для транспортировки очищенных корнеклубнеплодов. Недостатком устройства для мойки корнеклубнеплодов являются большие затраты энергии на преодоление трения корнеклубнеплодов о щетки, установленные внутри кожуха шнека для подачи их в ванну. Кроме того, шнек для подачи корнеклубнеплодов в ванну ограничивает производительность устройства для мойки корнеклубнеплодов, что не позволяет уменьшить удельные энергозатраты на выполняемый технологический процесс. Известна мойка корнеклубнеплодов 2, содержащая ванну, внутри которой вертикально установлен шнек, на кожухе которого закреплен омыватель. Недостатками мойки являются низкое качество мойки корнеклубнеплодов и непроизводительные затраты энергии на выполняемый технологический процесс, так как вода,подаваемая с омывателя, поступает только на ограниченный участок вертикально установленного шнека, по плоскости витков которого стекает между поверхностью кожуха в ванну, а следовательно, на корнеклубнеплоды, находящиеся на витках шнека ниже омывателя, вода не поступает, что требует для отделения с их поверхности песка дополнительного расхода воды, а следовательно, затрат энергии на выполняемый технологический процесс. Кроме того, для очистки воды от примесей необходим фильтр, что увеличивает затраты энергии на перекачку воды при выполнении технологического процесса. Задачей полезной модели является снижение удельных затрат энергии на технологический процесс мойки корнеклубнеплодов и степени загрязнения конечного продукта при увеличении производительности машины. Решение поставленной задачи достигается тем, что в мойке корнеклубнеплодов, содержащей вертикально расположенный шнек с омывателем, в витках шнековой навивки,расположенных от верхней границы рабочей зоны смывателя до уровня воды в ванне, по эквидистантной кривой выполнены отверстия, диаметр которых меньше минимального размера корнеклубнеплодов. Выполнив в витках шнековой навивки отверстия от верхней границы рабочей зоны омывателя до уровня воды в ванне, часть жидкости, поступающей с омывателя через отверстия в шнековой навивке, стекает на корнеклубнеплоды, перемещаемые шнеком с ванны до омывателя, а следовательно, обеспечивается дополнительная очистка корнеклубнеплодов от мелких примесей и вынос их водой по внутренней стенке кожуха в ванну, что требует меньшего количества воды, подаваемой нагнетательным насосом в омыватель, снижая тем самым удельные затраты энергии на выполняемый технологический процесс и степень загрязнения конечного продукта. Подачей воды на плоскости шнековой навивки обеспечивается образование на витках водной пленки, уменьшающей силу трения корнеклубнеплодов об их поверхность, что снижает удельные затраты энергии на транспортировку кормов и увеличивает производительность машины. Выполнением отверстий на шнековой навивке по эквидистантной кривой обеспечивается их расположение на одинаковом расстоянии от края шнековой навивки, а следовательно, на нижние витки шнека, захватывающие с ванны воду вместе с корнеклубнеплодами, поступает меньше воды через отверстия, выполненные в верхних витках шнековой навивки, что исключает образование в межвитковом пространстве нижней части шнека водного затвора, препятствующего поступлению корнеклубнепло 2 60132010.02.28 дов в межвитковое пространство, а следовательно, обеспечивается очистка корнеплодов без уменьшения производительности мойки. Выполнением отверстий на витках шнековой навивки диметром, меньшим соответствующего параметра корнеклубнеплодов, исключается забивание отверстий, а следовательно, обеспечивается постоянная циркуляция воды по шнеку и перемещение корнеклубнеплодов шнековой навивкой без дополнительных затрат энергии и снижения производительности мойки. На фигуре представлен общий вид корнеклубнемойки при выполнении технологического процесса. Мойка состоит из ванны 1, внутри которой вертикально установлен кожух шнека 2 с соосно расположенными внутри его витками навивки 3, а снаружи - омыватель 4, соединенный с нагнетательным насосом 5. На витках шнековой навивки 3, от верхней границы рабочей зоны омывателя 4 до уровня воды в ванне 1, выполнены по эквидистантной кривой отверстия 6. Мойка работает следующим образом. В ванну 1 заливается вода и загружается картофель, включается в работу шнек с навивками 3 и нагнетательный насос 5 подает воду в омыватель 4, через отверстия которого она поступает на корнеклубнеплоды, перемещаемые витками шнековой навивки 3. При этом вода, попадая на корнеклубнеплоды, отделяет мелкие примеси и делится на две части. Одна из них, стекая по плоскости шнекового витка, перемещает мелкие примеси к внутренней стенке кожуха шнека 2 и далее ванну 1. Другая часть воды, перемещаясь по виткам шнековой навивки 3, попадает в отверстия 6, образуя отдельный поток воды, который выделяет примеси корнеклубнеплодов от рабочей зоны омывателя 4 до уровня воды в ванне 1 без дополнительных затрат энергии при улучшении качества конечного продукта. Так как отверстия 6 выполнены на витках шнековой навивки 3 по эквидистантной линии, то количество воды, по мере движения в ванну 1, через отверстия 6 уменьшается. Одновременно количество воды, транспортируемой витками шнековой навивки 3 вместе с корнеплодами из ванны, возрастает. Таким образом, расположив отверстия 6 на витках шнековой навивки 3 по эквидистантной линии, обеспечиваем равномерное распределение воды кожухе 2, что исключает возникновение водного затвора, препятствующего поступлению корнеклубнеплодов в кожух 2, и обеспечивает их очистку без снижения производительности мойки. Перемещаемые витками шнековой навивки 3 корнеклубнеплоды попадают в отверстия 6. Для того чтобы корнеклубнеплоды не застревали в отверстиях 6, диаметр последних меньше соответствующего размера корнеклубнеплодов, что обеспечивает выполнение технологического процесса. Таким образом, выполнив в витках шнековой навивки отверстия от верхней границы рабочей зоны омывателя до уровня воды в ванне, часть жидкости, поступающей с омывателя через отверстия в шнековой навивке, стекает на корнеклубнеплоды, перемещаемые шнеком с ванны до омывателя, а следовательно, обеспечивается дополнительная очистка корнеклубнеплодов от мелких примесей и вынос их водой по внутренней стенке кожуха в ванну, что требует меньшего количества воды, подаваемой нагнетательным насосом в омыватель, снижая тем самым удельные затраты энергии на выполняемый технологический процесс и степень загрязнения конечного продукта, подачей воды на плоскости шнековой навивки обеспечивается образование на витках водной пленки, уменьшающей силу трения корнеклубнеплодов об их поверхность, что снижает удельные затраты энергии на транспортировку кормов и увеличивает производительность машины, выполнением отверстий на шнековой навивке по эквидистантной кривой обеспечивается их расположение на одинаковом расстоянии от края шнековой навивки, а следовательно, на нижние витки шнека, захватывающие с ванны воду вместе с корнеклубнеплодами, поступает меньше воды через отверстия, выполненные в верхних витках шнековой навивки, что исключает 3 60132010.02.28 образование в межвитковом пространстве нижней части шнека водного затвора, препятствующего поступлению корнеклубнеплодов в межвитковое пространство, а следовательно,обеспечивается очистка корнеплодов без уменьшения производительности мойки, выполнением отверстий на витках шнековой навивки диаметром, меньшим соответствующего параметра корнеклубнеплодов, исключается забивание отверстий, а следовательно, обеспечивается постоянная циркуляция воды по шнеку и перемещение корнеклубнеплодов шнековой навивкой без дополнительных затрат энергии и снижения производительности мойки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
