Дверное полотно

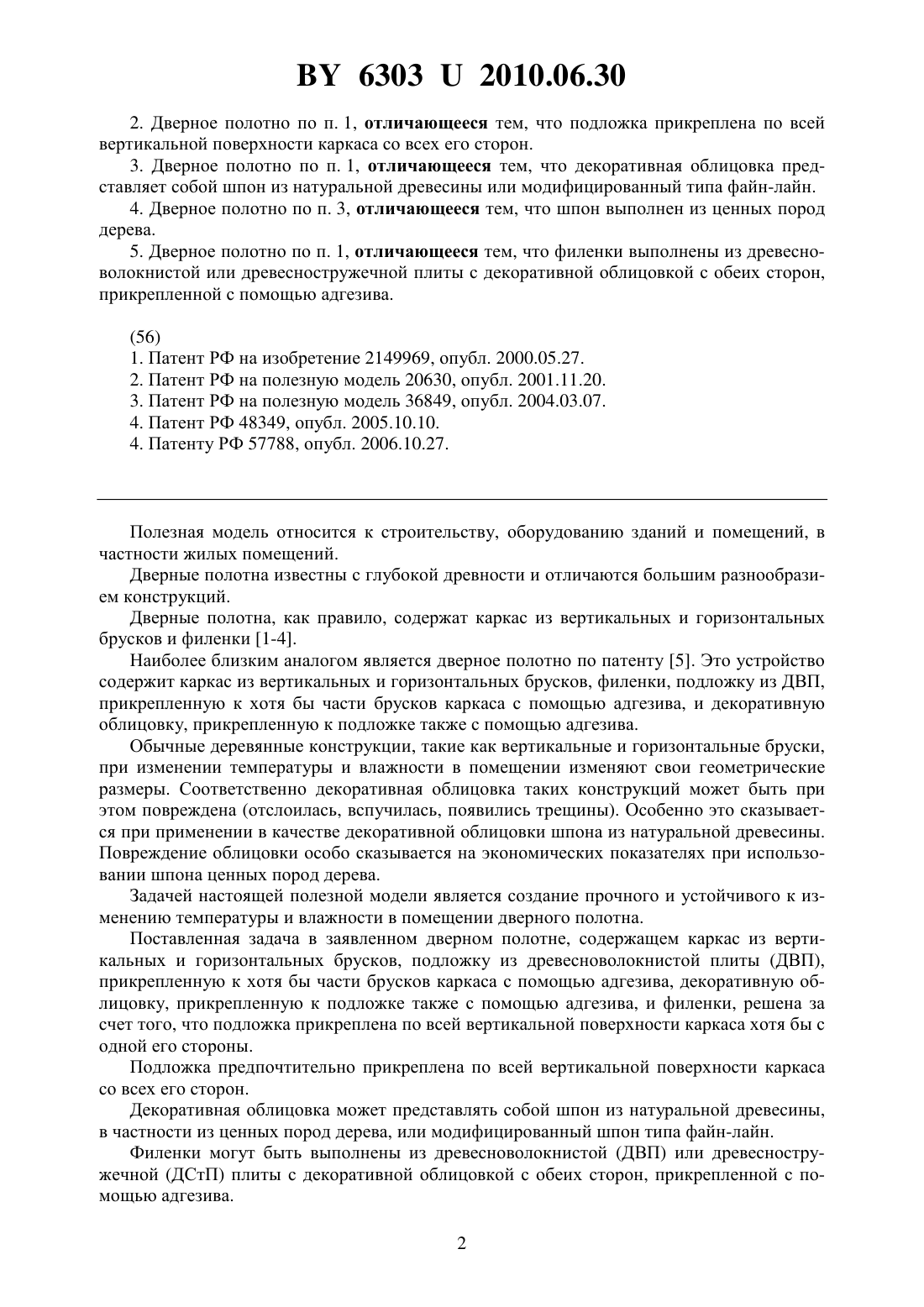

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Стройдетали(72) Авторы Жук Сергей Михайлович Новиков Валерий Евдокимович Глоба Сергей Иванович Горбатенко Анатолий Владимирович Хвиневич Александр Васильевич(73) Патентообладатель Открытое акционерное общество Стройдетали(57) 1. Дверное полотно, содержащее каркас из вертикальных и горизонтальных брусков,подложку из древесноволокнистой плиты, прикрепленную к хотя бы части брусков каркаса с помощью адгезива, декоративную облицовку, прикрепленную к подложке также с помощью адгезива, и филенки, отличающееся тем, что подложка прикреплена по всей вертикальной поверхности каркаса хотя бы с одной его стороны. 63032010.06.30 2. Дверное полотно по п. 1, отличающееся тем, что подложка прикреплена по всей вертикальной поверхности каркаса со всех его сторон. 3. Дверное полотно по п. 1, отличающееся тем, что декоративная облицовка представляет собой шпон из натуральной древесины или модифицированный типа файн-лайн. 4. Дверное полотно по п. 3, отличающееся тем, что шпон выполнен из ценных пород дерева. 5. Дверное полотно по п. 1, отличающееся тем, что филенки выполнены из древесноволокнистой или древесностружечной плиты с декоративной облицовкой с обеих сторон,прикрепленной с помощью адгезива.(56) 1. Патент РФ на изобретение 2149969, опубл. 2000.05.27. 2. Патент РФ на полезную модель 20630, опубл. 2001.11.20. 3. Патент РФ на полезную модель 36849, опубл. 2004.03.07. 4. Патент РФ 48349, опубл. 2005.10.10. 4. Патенту РФ 57788, опубл. 2006.10.27. Полезная модель относится к строительству, оборудованию зданий и помещений, в частности жилых помещений. Дверные полотна известны с глубокой древности и отличаются большим разнообразием конструкций. Дверные полотна, как правило, содержат каркас из вертикальных и горизонтальных брусков и филенки 1-4. Наиболее близким аналогом является дверное полотно по патенту 5. Это устройство содержит каркас из вертикальных и горизонтальных брусков, филенки, подложку из ДВП,прикрепленную к хотя бы части брусков каркаса с помощью адгезива, и декоративную облицовку, прикрепленную к подложке также с помощью адгезива. Обычные деревянные конструкции, такие как вертикальные и горизонтальные бруски,при изменении температуры и влажности в помещении изменяют свои геометрические размеры. Соответственно декоративная облицовка таких конструкций может быть при этом повреждена (отслоилась, вспучилась, появились трещины). Особенно это сказывается при применении в качестве декоративной облицовки шпона из натуральной древесины. Повреждение облицовки особо сказывается на экономических показателях при использовании шпона ценных пород дерева. Задачей настоящей полезной модели является создание прочного и устойчивого к изменению температуры и влажности в помещении дверного полотна. Поставленная задача в заявленном дверном полотне, содержащем каркас из вертикальных и горизонтальных брусков, подложку из древесноволокнистой плиты (ДВП),прикрепленную к хотя бы части брусков каркаса с помощью адгезива, декоративную облицовку, прикрепленную к подложке также с помощью адгезива, и филенки, решена за счет того, что подложка прикреплена по всей вертикальной поверхности каркаса хотя бы с одной его стороны. Подложка предпочтительно прикреплена по всей вертикальной поверхности каркаса со всех его сторон. Декоративная облицовка может представлять собой шпон из натуральной древесины,в частности из ценных пород дерева, или модифицированный шпон типа файн-лайн. Филенки могут быть выполнены из древесноволокнистой (ДВП) или древесностружечной (ДСтП) плиты с декоративной облицовкой с обеих сторон, прикрепленной с помощью адгезива. 2 63032010.06.30 На чертежах представлены неограничивающие примеры реализации заявленной полезной модели. На фиг. 1 представлен общий вид примера реализации заявляемого дверного полотна. На фиг. 2 представлен разрез по А-А дверного полотна по фиг. 1. На фиг. 3 представлено увеличенное изображение участка Б на фиг. 2 Дверное полотно содержит каркас из вертикальных брусков, представляющих собой вертикальные стойки 1, и горизонтальных брусков, представляющих собой верхнюю 2,срединную 3 и нижнюю 4 связки. Между указанными элементами установлены верхняя 5 и нижняя 6 филенки. Как показано на фиг. 2 и 3, по всей вертикальной поверхности каркаса с обеих сторон с помощью адгезива прикреплена подложка 7 из древесноволокнистой плиты (ДВП). Толщина подложки составляет около 3 мм. Поверх указанной подложки прикреплена декоративная облицовка 8, также с помощью адгезива. Декоративная облицовка в данном примере представляет собой шпон из файн-лайн или натуральной древесины. При необходимости декоративная облицовка может представлять собой шпон из ценных пород дерева, специальную отделочную пленку или бумагу. Как показано на фиг. 2, филенки 5 и 6 выполнены из ДСП, покрытой с обеих сторон декоративной облицовкой 8, прикрепленной с помощью адгезива. Толщина и конфигурация филенок 5 и 6 выбирается из конструкторско-художественных соображений. Вертикальные стойки 1 и горизонтальные стяжки 2, 3 и 4 каркаса соединены с помощью шурупов, стяжек, предпочтительно саморезов 9 (фиг. 1). Заявленное дверное полотно изготавливают в следующей последовательности строгание брусков склейка брусков в щиты с одновременным облицовыванием щитов ДВП раскрой щитов на детали каркаса - вертикальные стойки и горизонтальные стяжки строгание и фрезерование профилей деталей облицовывание деталей шпоном в мембранных прессах раскрой плитных (ДВП или ДСтП) материалов для филенок облицовывание филенок шпоном сборка дверного полотна из брусковых деталей и филенок с помощью шурупов (саморезов) отделка дверного полотна при необходимости установка стекла (на чертежах не показано). При применении в качестве декоративного покрытия иных материалов для облицовывания как деталей каркаса, так и филенок используют известные технологические процессы, соответствующие материалу. В готовой конструкции ДВП выполняет функцию армирующего элемента. Поскольку ДВП сохраняет свои геометрические размеры при изменении влажности и/или температуры окружающей среды, декоративная облицовка 8, закрепленная поверх подложки 7 из ДВП, не претерпевает никаких деформирующих нагрузок при указанных изменениях, даже если каркас дверного полотна и изменит при этом свои геометрические размеры. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
