Дверное полотно

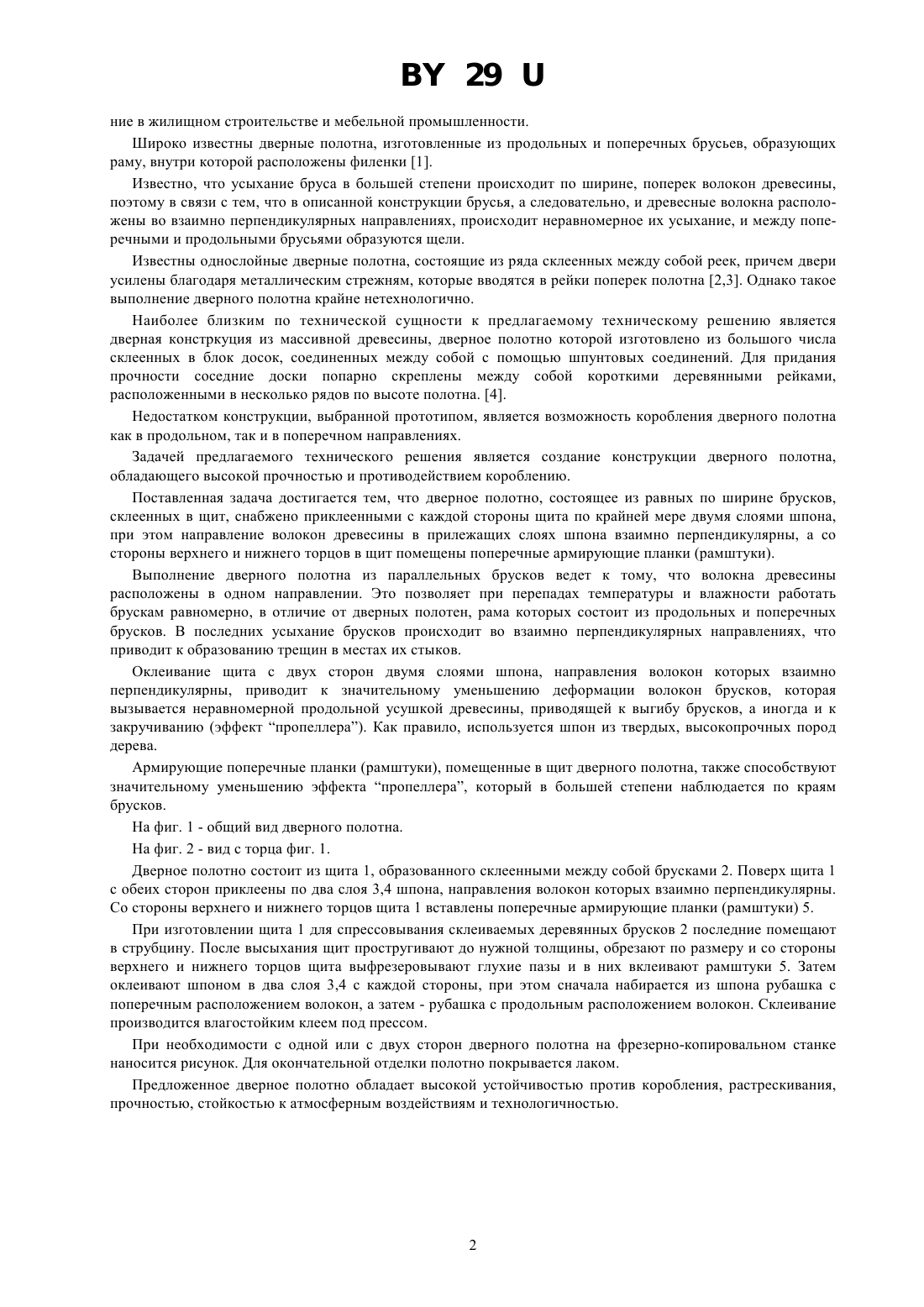

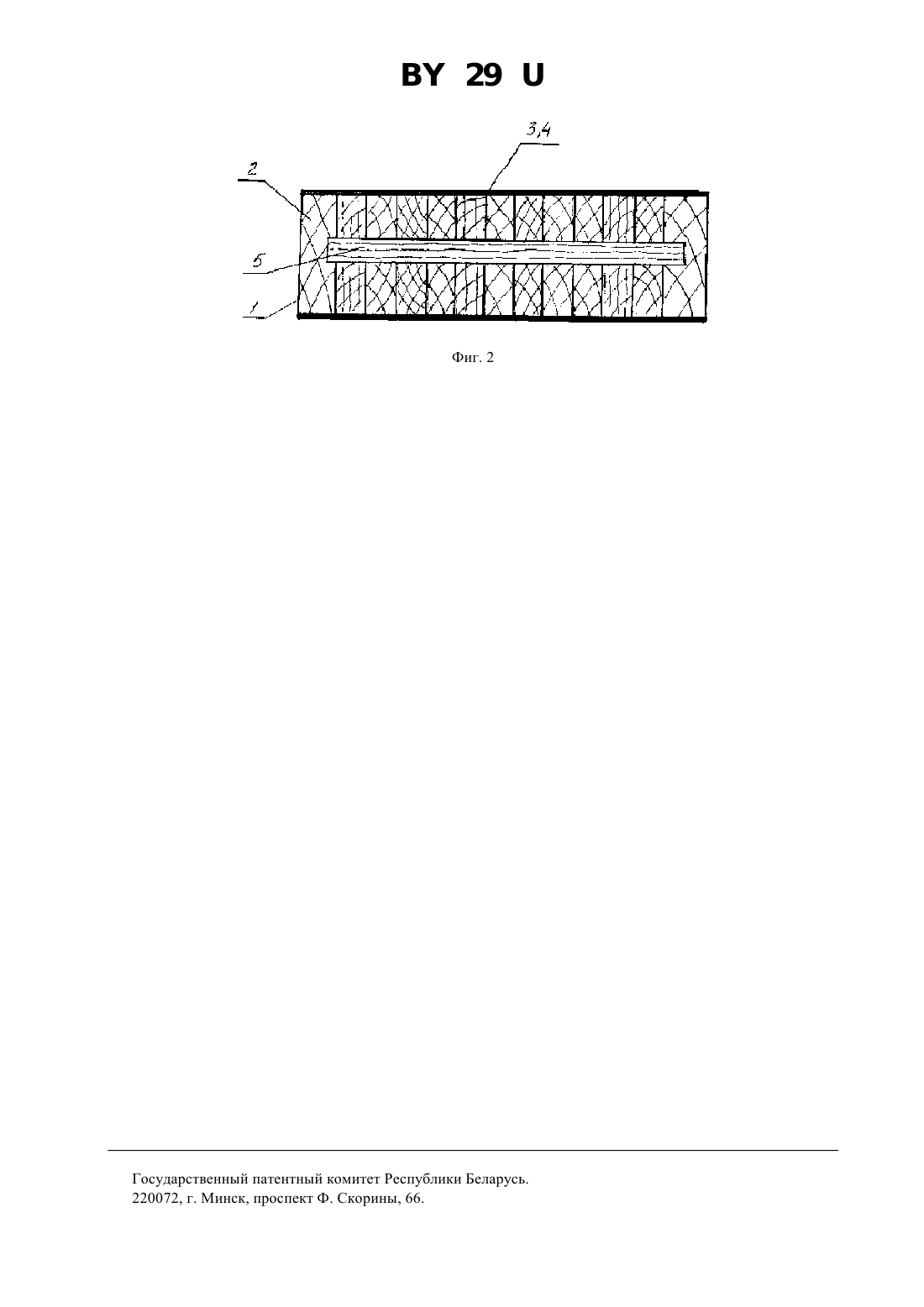

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) Дверное полотно, состоящее из равных по ширине брусков, склеенных в щит, отличающееся тем, что оно снабжено приклеенными с каждой стороны щита по крайней мере двумя слоями шпона, при этом направления волокон двересины в прилежащих слоях шпона взаимно перпендикулярны, а со стороны верхнего и нижнего торцов в щит помещены поперечные армирующие планки (рамштуки).(56) 1. Заявка ФРГ 3806361, МПК 06 3/072. 2. Заявка Франции 2635815, МПК 06 3/74. 3. Заявка Германии 4207487, МПК 06 5/10. 1. Заявка ФРГ 3709644, МПК 06 3/70. Полезная модель относится к области строительных материалов и конструкций и может найти примене 29 ние в жилищном строительстве и мебельной промышленности. Широко известны дверные полотна, изготовленные из продольных и поперечных брусьев, образующих раму, внутри которой расположены филенки 1. Известно, что усыхание бруса в большей степени происходит по ширине, поперек волокон древесины,поэтому в связи с тем, что в описанной конструкции брусья, а следовательно, и древесные волокна расположены во взаимно перпендикулярных направлениях, происходит неравномерное их усыхание, и между поперечными и продольными брусьями образуются щели. Известны однослойные дверные полотна, состоящие из ряда склеенных между собой реек, причем двери усилены благодаря металлическим стрежням, которые вводятся в рейки поперек полотна 2,3. Однако такое выполнение дверного полотна крайне нетехнологично. Наиболее близким по технической сущности к предлагаемому техническому решению является дверная констркуция из массивной древесины, дверное полотно которой изготовлено из большого числа склеенных в блок досок, соединенных между собой с помощью шпунтовых соединений. Для придания прочности соседние доски попарно скреплены между собой короткими деревянными рейками,расположенными в несколько рядов по высоте полотна. 4. Недостатком конструкции, выбранной прототипом, является возможность коробления дверного полотна как в продольном, так и в поперечном направлениях. Задачей предлагаемого технического решения является создание конструкции дверного полотна,обладающего высокой прочностью и противодействием короблению. Поставленная задача достигается тем, что дверное полотно, состоящее из равных по ширине брусков,склеенных в щит, снабжено приклеенными с каждой стороны щита по крайней мере двумя слоями шпона,при этом направление волокон древесины в прилежащих слоях шпона взаимно перпендикулярны, а со стороны верхнего и нижнего торцов в щит помещены поперечные армирующие планки (рамштуки). Выполнение дверного полотна из параллельных брусков ведет к тому, что волокна древесины расположены в одном направлении. Это позволяет при перепадах температуры и влажности работать брускам равномерно, в отличие от дверных полотен, рама которых состоит из продольных и поперечных брусков. В последних усыхание брусков происходит во взаимно перпендикулярных направлениях, что приводит к образованию трещин в местах их стыков. Оклеивание щита с двух сторон двумя слоями шпона, направления волокон которых взаимно перпендикулярны, приводит к значительному уменьшению деформации волокон брусков, которая вызывается неравномерной продольной усушкой древесины, приводящей к выгибу брусков, а иногда и к закручиванию (эффект пропеллера). Как правило, используется шпон из твердых, высокопрочных пород дерева. Армирующие поперечные планки (рамштуки), помещенные в щит дверного полотна, также способствуют значительному уменьшению эффекта пропеллера, который в большей степени наблюдается по краям брусков. На фиг. 1 - общий вид дверного полотна. На фиг. 2 - вид с торца фиг. 1. Дверное полотно состоит из щита 1, образованного склеенными между собой брусками 2. Поверх щита 1 с обеих сторон приклеены по два слоя 3,4 шпона, направления волокон которых взаимно перпендикулярны. Со стороны верхнего и нижнего торцов щита 1 вставлены поперечные армирующие планки (рамштуки) 5. При изготовлении щита 1 для спрессовывания склеиваемых деревянных брусков 2 последние помещают в струбцину. После высыхания щит простругивают до нужной толщины, обрезают по размеру и со стороны верхнего и нижнего торцов щита выфрезеровывают глухие пазы и в них вклеивают рамштуки 5. Затем оклеивают шпоном в два слоя 3,4 с каждой стороны, при этом сначала набирается из шпона рубашка с поперечным расположением волокон, а затем - рубашка с продольным расположением волокон. Склеивание производится влагостойким клеем под прессом. При необходимости с одной или с двух сторон дверного полотна на фрезерно-копировальном станке наносится рисунок. Для окончательной отделки полотно покрывается лаком. Предложенное дверное полотно обладает высокой устойчивостью против коробления, растрескивания,прочностью, стойкостью к атмосферным воздействиям и технологичностью. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
