Устройство для транспортировки и выдачи жидкостей и сыпучих материалов

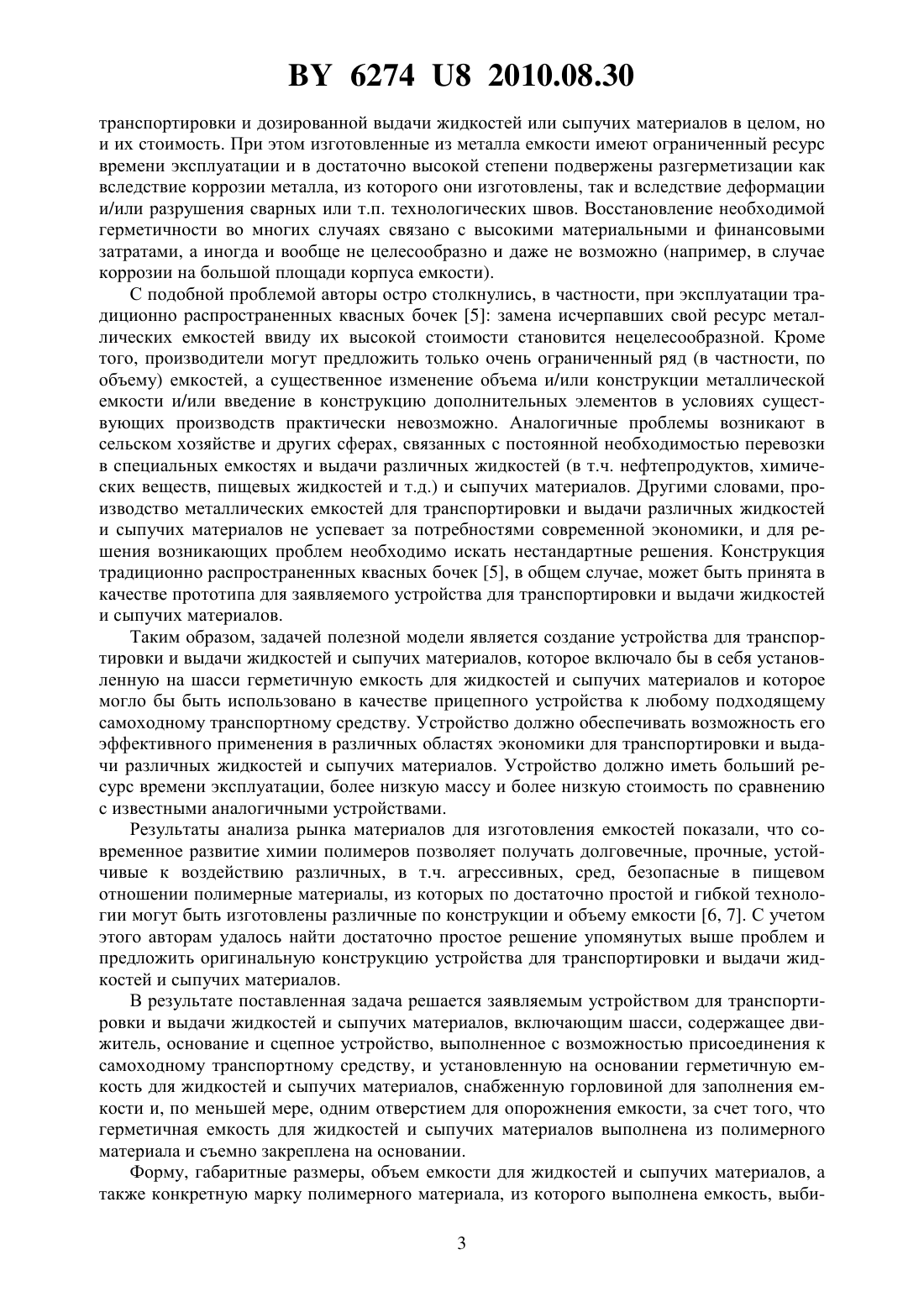

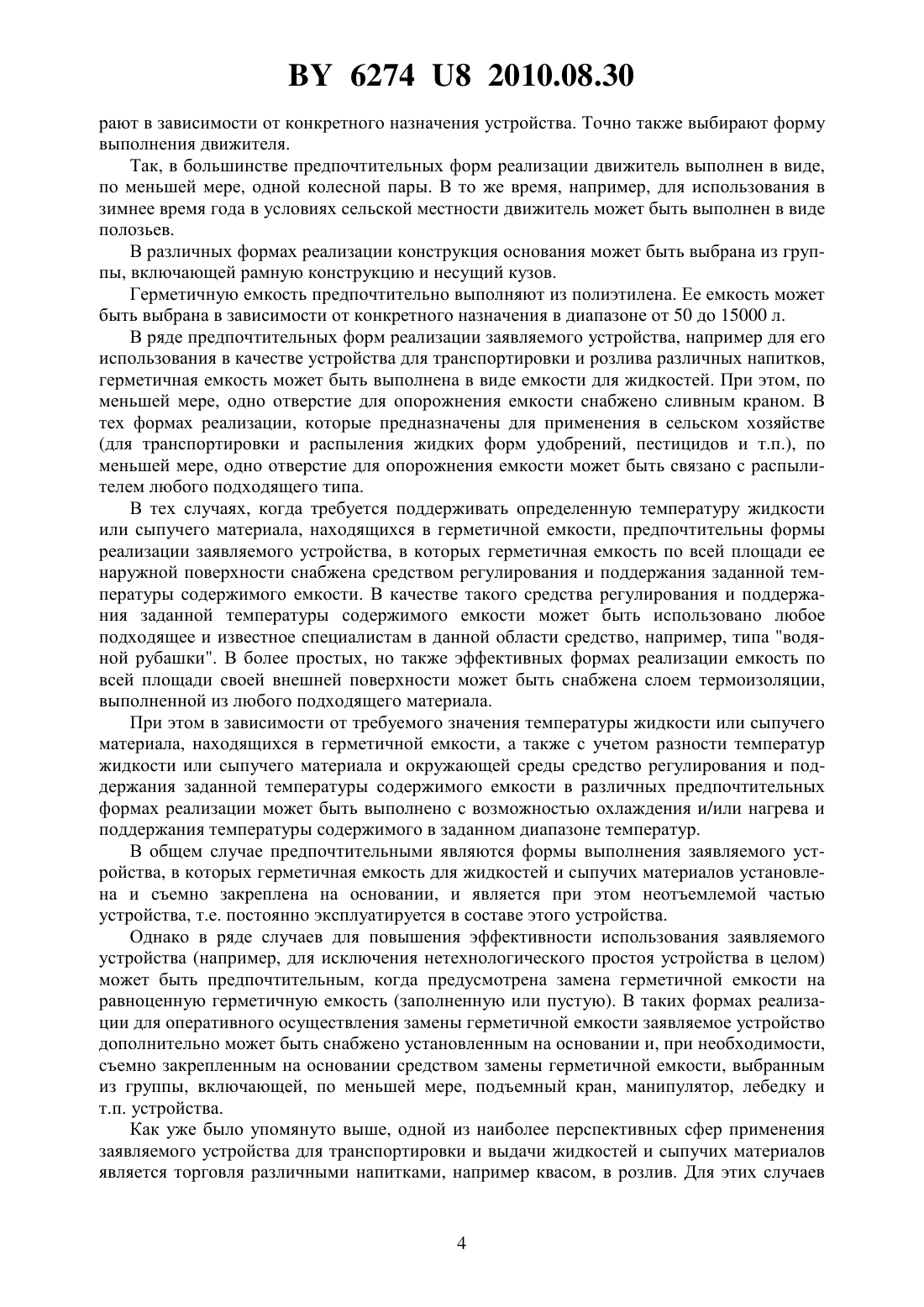

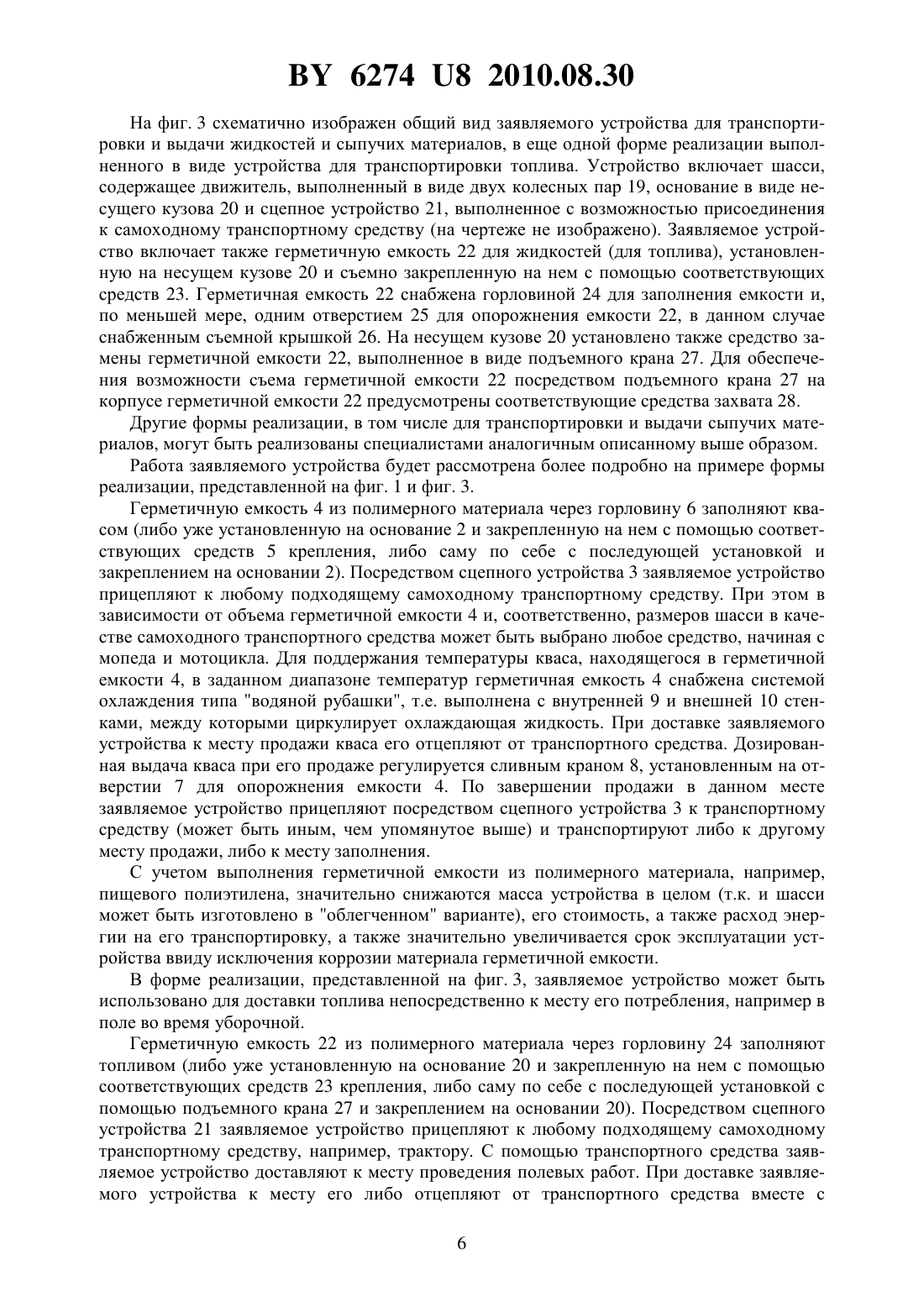

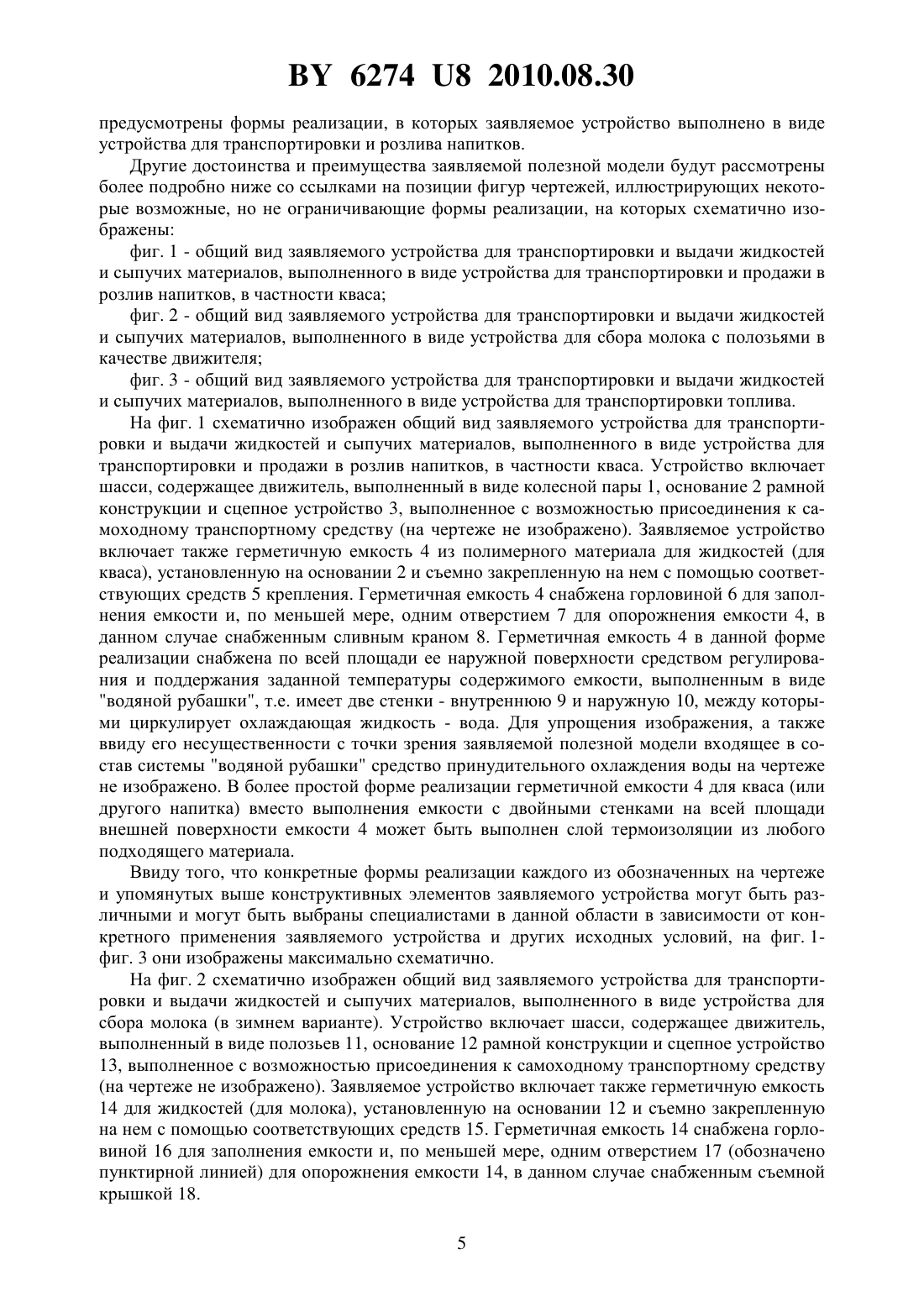

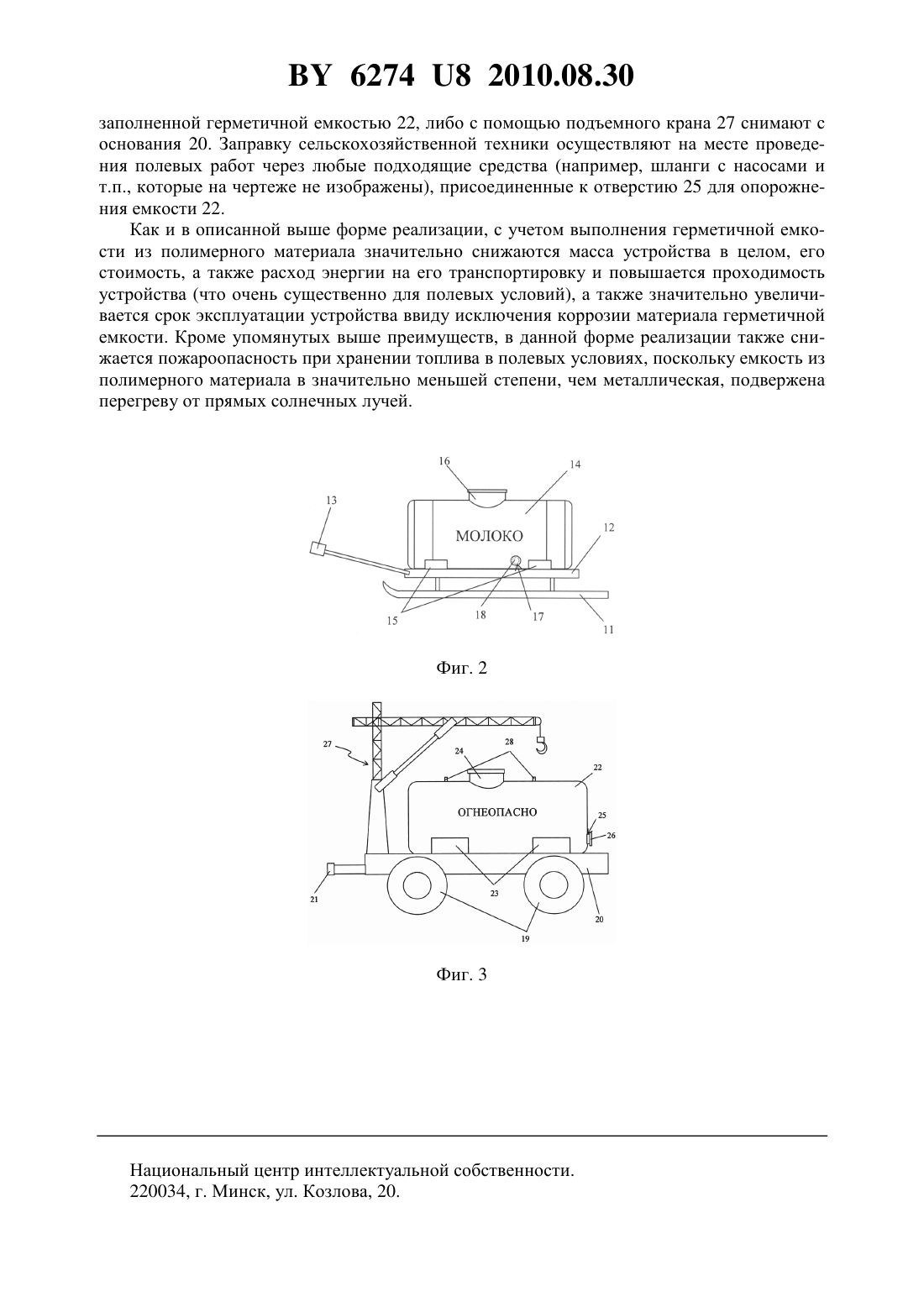

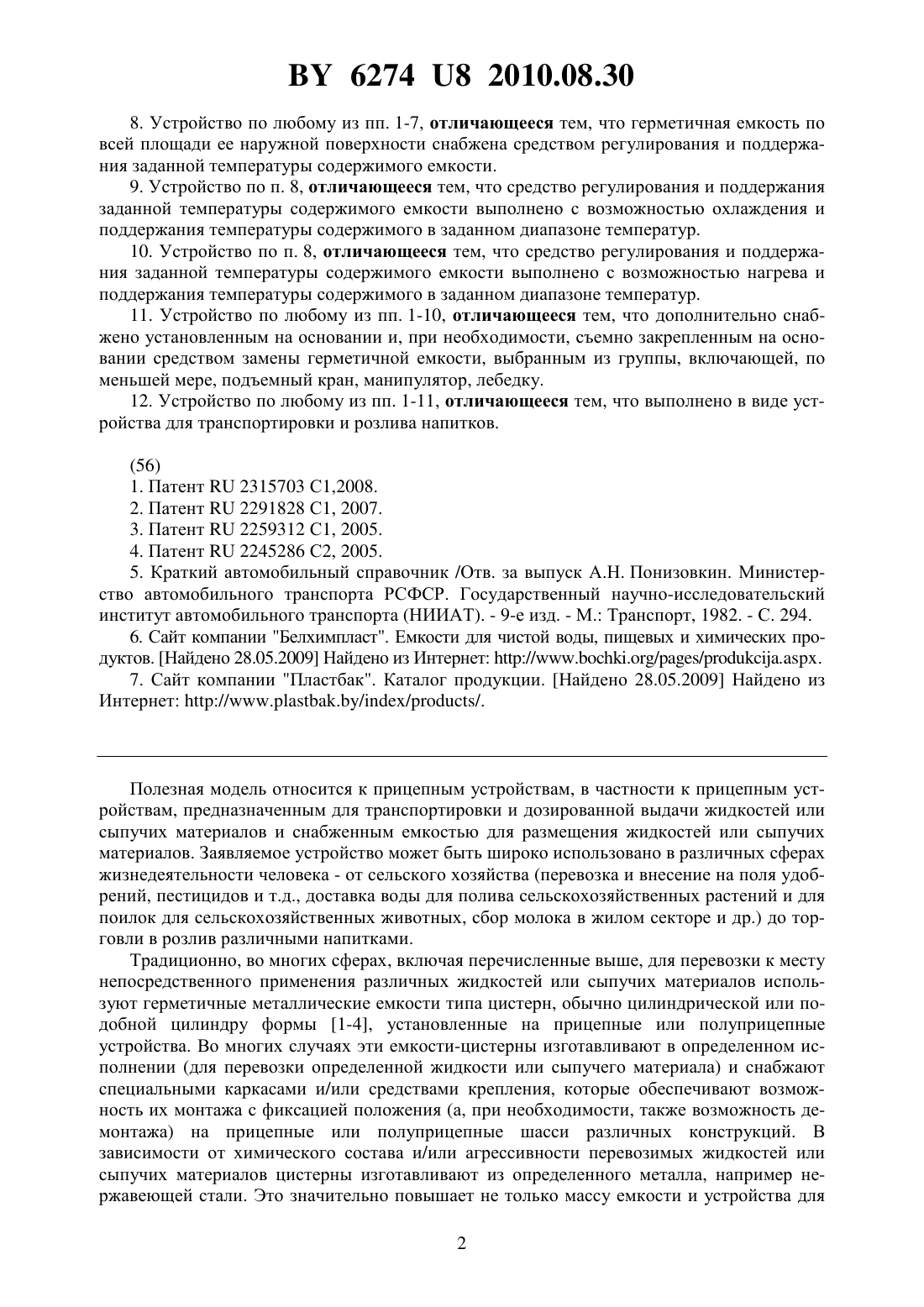

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВКИ И ВЫДАЧИ ЖИДКОСТЕЙ И СЫПУЧИХ МАТЕРИАЛОВ(71) Заявители Бурачонок Юрий Иванович Дубовик Ольга Леонидовна(72) Авторы Бурачонок Юрий Иванович Дубовик Ольга Леонидовна(73) Патентообладатели Бурачонок Юрий Иванович Дубовик Ольга Леонидовна(57) 1. Устройство для транспортировки и выдачи жидкостей и сыпучих материалов, включающее шасси, содержащее движитель, основание и сцепное устройство, выполненное с возможностью присоединения к самоходному транспортному средству, и установленную на основании герметичную емкость для жидкостей и сыпучих материалов, снабженную горловиной для заполнения емкости и, по меньшей мере, одним отверстием для опорожнения емкости, отличающееся тем, что герметичная емкость для жидкостей и сыпучих материалов выполнена из полимерного материала и съемно закреплена на основании. 2. Устройство по п. 1, отличающееся тем, что движитель выполнен в виде, по меньшей мере, одной колесной пары. 3. Устройство по п. 1, отличающееся тем, что движитель выполнен в виде полозьев. 4. Устройство по любому из пп. 1-3, отличающееся тем, что конструкция основания выбрана из группы, включающей рамную конструкцию и несущий кузов. 5. Устройство по любому из пп. 1-4, отличающееся тем, что герметичная емкость выполнена из полиэтилена. 6. Устройство по любому из пп. 1-5, отличающееся тем, что герметичная емкость выполнена емкостью в диапазоне 50-15000 л. 7. Устройство по любому из пп. 1-6, отличающееся тем, что герметичная емкость выполнена в виде емкости для жидкостей, при этом, по меньшей мере, одно отверстие для опорожнения емкости снабжено сливным краном. 6274 8 2010.08.30 8. Устройство по любому из пп. 1-7, отличающееся тем, что герметичная емкость по всей площади ее наружной поверхности снабжена средством регулирования и поддержания заданной температуры содержимого емкости. 9. Устройство по п. 8, отличающееся тем, что средство регулирования и поддержания заданной температуры содержимого емкости выполнено с возможностью охлаждения и поддержания температуры содержимого в заданном диапазоне температур. 10. Устройство по п. 8, отличающееся тем, что средство регулирования и поддержания заданной температуры содержимого емкости выполнено с возможностью нагрева и поддержания температуры содержимого в заданном диапазоне температур. 11. Устройство по любому из пп. 1-10, отличающееся тем, что дополнительно снабжено установленным на основании и, при необходимости, съемно закрепленным на основании средством замены герметичной емкости, выбранным из группы, включающей, по меньшей мере, подъемный кран, манипулятор, лебедку. 12. Устройство по любому из пп. 1-11, отличающееся тем, что выполнено в виде устройства для транспортировки и розлива напитков.(56) 1. Патент 2315703 С 1,2008. 2. Патент 2291828 С 1, 2007. 3. Патент 2259312 С 1, 2005. 4. Патент 2245286 С 2, 2005. 5. Краткий автомобильный справочник /Отв. за выпуск А.Н. Понизовкин. Министерство автомобильного транспорта РСФСР. Государственный научно-исследовательский институт автомобильного транспорта (НИИАТ). - 9-е изд. - М. Транспорт, 1982. - С. 294. 6. Сайт компании Белхимпласт. Емкости для чистой воды, пищевых и химических продуктов. Найдено 28.05.2009 Найдено из Интернет //// 7. Сайт компании Пластбак. Каталог продукции. Найдено 28.05.2009 Найдено из Интернет /////. Полезная модель относится к прицепным устройствам, в частности к прицепным устройствам, предназначенным для транспортировки и дозированной выдачи жидкостей или сыпучих материалов и снабженным емкостью для размещения жидкостей или сыпучих материалов. Заявляемое устройство может быть широко использовано в различных сферах жизнедеятельности человека - от сельского хозяйства (перевозка и внесение на поля удобрений, пестицидов и т.д., доставка воды для полива сельскохозяйственных растений и для поилок для сельскохозяйственных животных, сбор молока в жилом секторе и др.) до торговли в розлив различными напитками. Традиционно, во многих сферах, включая перечисленные выше, для перевозки к месту непосредственного применения различных жидкостей или сыпучих материалов используют герметичные металлические емкости типа цистерн, обычно цилиндрической или подобной цилиндру формы 1-4, установленные на прицепные или полуприцепные устройства. Во многих случаях эти емкости-цистерны изготавливают в определенном исполнении (для перевозки определенной жидкости или сыпучего материала) и снабжают специальными каркасами и/или средствами крепления, которые обеспечивают возможность их монтажа с фиксацией положения (а, при необходимости, также возможность демонтажа) на прицепные или полуприцепные шасси различных конструкций. В зависимости от химического состава и/или агрессивности перевозимых жидкостей или сыпучих материалов цистерны изготавливают из определенного металла, например нержавеющей стали. Это значительно повышает не только массу емкости и устройства для 2 6274 8 2010.08.30 транспортировки и дозированной выдачи жидкостей или сыпучих материалов в целом, но и их стоимость. При этом изготовленные из металла емкости имеют ограниченный ресурс времени эксплуатации и в достаточно высокой степени подвержены разгерметизации как вследствие коррозии металла, из которого они изготовлены, так и вследствие деформации и/или разрушения сварных или т.п. технологических швов. Восстановление необходимой герметичности во многих случаях связано с высокими материальными и финансовыми затратами, а иногда и вообще не целесообразно и даже не возможно (например, в случае коррозии на большой площади корпуса емкости). С подобной проблемой авторы остро столкнулись, в частности, при эксплуатации традиционно распространенных квасных бочек 5 замена исчерпавших свой ресурс металлических емкостей ввиду их высокой стоимости становится нецелесообразной. Кроме того, производители могут предложить только очень ограниченный ряд (в частности, по объему) емкостей, а существенное изменение объема и/или конструкции металлической емкости и/или введение в конструкцию дополнительных элементов в условиях существующих производств практически невозможно. Аналогичные проблемы возникают в сельском хозяйстве и других сферах, связанных с постоянной необходимостью перевозки в специальных емкостях и выдачи различных жидкостей (в т.ч. нефтепродуктов, химических веществ, пищевых жидкостей и т.д.) и сыпучих материалов. Другими словами, производство металлических емкостей для транспортировки и выдачи различных жидкостей и сыпучих материалов не успевает за потребностями современной экономики, и для решения возникающих проблем необходимо искать нестандартные решения. Конструкция традиционно распространенных квасных бочек 5, в общем случае, может быть принята в качестве прототипа для заявляемого устройства для транспортировки и выдачи жидкостей и сыпучих материалов. Таким образом, задачей полезной модели является создание устройства для транспортировки и выдачи жидкостей и сыпучих материалов, которое включало бы в себя установленную на шасси герметичную емкость для жидкостей и сыпучих материалов и которое могло бы быть использовано в качестве прицепного устройства к любому подходящему самоходному транспортному средству. Устройство должно обеспечивать возможность его эффективного применения в различных областях экономики для транспортировки и выдачи различных жидкостей и сыпучих материалов. Устройство должно иметь больший ресурс времени эксплуатации, более низкую массу и более низкую стоимость по сравнению с известными аналогичными устройствами. Результаты анализа рынка материалов для изготовления емкостей показали, что современное развитие химии полимеров позволяет получать долговечные, прочные, устойчивые к воздействию различных, в т.ч. агрессивных, сред, безопасные в пищевом отношении полимерные материалы, из которых по достаточно простой и гибкой технологии могут быть изготовлены различные по конструкции и объему емкости 6, 7. С учетом этого авторам удалось найти достаточно простое решение упомянутых выше проблем и предложить оригинальную конструкцию устройства для транспортировки и выдачи жидкостей и сыпучих материалов. В результате поставленная задача решается заявляемым устройством для транспортировки и выдачи жидкостей и сыпучих материалов, включающим шасси, содержащее движитель, основание и сцепное устройство, выполненное с возможностью присоединения к самоходному транспортному средству, и установленную на основании герметичную емкость для жидкостей и сыпучих материалов, снабженную горловиной для заполнения емкости и, по меньшей мере, одним отверстием для опорожнения емкости, за счет того, что герметичная емкость для жидкостей и сыпучих материалов выполнена из полимерного материала и съемно закреплена на основании. Форму, габаритные размеры, объем емкости для жидкостей и сыпучих материалов, а также конкретную марку полимерного материала, из которого выполнена емкость, выби 3 6274 8 2010.08.30 рают в зависимости от конкретного назначения устройства. Точно также выбирают форму выполнения движителя. Так, в большинстве предпочтительных форм реализации движитель выполнен в виде,по меньшей мере, одной колесной пары. В то же время, например, для использования в зимнее время года в условиях сельской местности движитель может быть выполнен в виде полозьев. В различных формах реализации конструкция основания может быть выбрана из группы, включающей рамную конструкцию и несущий кузов. Герметичную емкость предпочтительно выполняют из полиэтилена. Ее емкость может быть выбрана в зависимости от конкретного назначения в диапазоне от 50 до 15000 л. В ряде предпочтительных форм реализации заявляемого устройства, например для его использования в качестве устройства для транспортировки и розлива различных напитков,герметичная емкость может быть выполнена в виде емкости для жидкостей. При этом, по меньшей мере, одно отверстие для опорожнения емкости снабжено сливным краном. В тех формах реализации, которые предназначены для применения в сельском хозяйстве(для транспортировки и распыления жидких форм удобрений, пестицидов и т.п.), по меньшей мере, одно отверстие для опорожнения емкости может быть связано с распылителем любого подходящего типа. В тех случаях, когда требуется поддерживать определенную температуру жидкости или сыпучего материала, находящихся в герметичной емкости, предпочтительны формы реализации заявляемого устройства, в которых герметичная емкость по всей площади ее наружной поверхности снабжена средством регулирования и поддержания заданной температуры содержимого емкости. В качестве такого средства регулирования и поддержания заданной температуры содержимого емкости может быть использовано любое подходящее и известное специалистам в данной области средство, например, типа водяной рубашки. В более простых, но также эффективных формах реализации емкость по всей площади своей внешней поверхности может быть снабжена слоем термоизоляции,выполненной из любого подходящего материала. При этом в зависимости от требуемого значения температуры жидкости или сыпучего материала, находящихся в герметичной емкости, а также с учетом разности температур жидкости или сыпучего материала и окружающей среды средство регулирования и поддержания заданной температуры содержимого емкости в различных предпочтительных формах реализации может быть выполнено с возможностью охлаждения и/или нагрева и поддержания температуры содержимого в заданном диапазоне температур. В общем случае предпочтительными являются формы выполнения заявляемого устройства, в которых герметичная емкость для жидкостей и сыпучих материалов установлена и съемно закреплена на основании, и является при этом неотъемлемой частью устройства, т.е. постоянно эксплуатируется в составе этого устройства. Однако в ряде случаев для повышения эффективности использования заявляемого устройства (например, для исключения нетехнологического простоя устройства в целом) может быть предпочтительным, когда предусмотрена замена герметичной емкости на равноценную герметичную емкость (заполненную или пустую). В таких формах реализации для оперативного осуществления замены герметичной емкости заявляемое устройство дополнительно может быть снабжено установленным на основании и, при необходимости,съемно закрепленным на основании средством замены герметичной емкости, выбранным из группы, включающей, по меньшей мере, подъемный кран, манипулятор, лебедку и т.п. устройства. Как уже было упомянуто выше, одной из наиболее перспективных сфер применения заявляемого устройства для транспортировки и выдачи жидкостей и сыпучих материалов является торговля различными напитками, например квасом, в розлив. Для этих случаев 6274 8 2010.08.30 предусмотрены формы реализации, в которых заявляемое устройство выполнено в виде устройства для транспортировки и розлива напитков. Другие достоинства и преимущества заявляемой полезной модели будут рассмотрены более подробно ниже со ссылками на позиции фигур чертежей, иллюстрирующих некоторые возможные, но не ограничивающие формы реализации, на которых схематично изображены фиг. 1 - общий вид заявляемого устройства для транспортировки и выдачи жидкостей и сыпучих материалов, выполненного в виде устройства для транспортировки и продажи в розлив напитков, в частности кваса фиг. 2 - общий вид заявляемого устройства для транспортировки и выдачи жидкостей и сыпучих материалов, выполненного в виде устройства для сбора молока с полозьями в качестве движителя фиг. 3 - общий вид заявляемого устройства для транспортировки и выдачи жидкостей и сыпучих материалов, выполненного в виде устройства для транспортировки топлива. На фиг. 1 схематично изображен общий вид заявляемого устройства для транспортировки и выдачи жидкостей и сыпучих материалов, выполненного в виде устройства для транспортировки и продажи в розлив напитков, в частности кваса. Устройство включает шасси, содержащее движитель, выполненный в виде колесной пары 1, основание 2 рамной конструкции и сцепное устройство 3, выполненное с возможностью присоединения к самоходному транспортному средству (на чертеже не изображено). Заявляемое устройство включает также герметичную емкость 4 из полимерного материала для жидкостей (для кваса), установленную на основании 2 и съемно закрепленную на нем с помощью соответствующих средств 5 крепления. Герметичная емкость 4 снабжена горловиной 6 для заполнения емкости и, по меньшей мере, одним отверстием 7 для опорожнения емкости 4, в данном случае снабженным сливным краном 8. Герметичная емкость 4 в данной форме реализации снабжена по всей площади ее наружной поверхности средством регулирования и поддержания заданной температуры содержимого емкости, выполненным в виде водяной рубашки, т.е. имеет две стенки - внутреннюю 9 и наружную 10, между которыми циркулирует охлаждающая жидкость - вода. Для упрощения изображения, а также ввиду его несущественности с точки зрения заявляемой полезной модели входящее в состав системы водяной рубашки средство принудительного охлаждения воды на чертеже не изображено. В более простой форме реализации герметичной емкости 4 для кваса (или другого напитка) вместо выполнения емкости с двойными стенками на всей площади внешней поверхности емкости 4 может быть выполнен слой термоизоляции из любого подходящего материала. Ввиду того, что конкретные формы реализации каждого из обозначенных на чертеже и упомянутых выше конструктивных элементов заявляемого устройства могут быть различными и могут быть выбраны специалистами в данной области в зависимости от конкретного применения заявляемого устройства и других исходных условий, на фиг. 1 фиг. 3 они изображены максимально схематично. На фиг. 2 схематично изображен общий вид заявляемого устройства для транспортировки и выдачи жидкостей и сыпучих материалов, выполненного в виде устройства для сбора молока (в зимнем варианте). Устройство включает шасси, содержащее движитель,выполненный в виде полозьев 11, основание 12 рамной конструкции и сцепное устройство 13, выполненное с возможностью присоединения к самоходному транспортному средству(на чертеже не изображено). Заявляемое устройство включает также герметичную емкость 14 для жидкостей (для молока), установленную на основании 12 и съемно закрепленную на нем с помощью соответствующих средств 15. Герметичная емкость 14 снабжена горловиной 16 для заполнения емкости и, по меньшей мере, одним отверстием 17 (обозначено пунктирной линией) для опорожнения емкости 14, в данном случае снабженным съемной крышкой 18. 5 6274 8 2010.08.30 На фиг. 3 схематично изображен общий вид заявляемого устройства для транспортировки и выдачи жидкостей и сыпучих материалов, в еще одной форме реализации выполненного в виде устройства для транспортировки топлива. Устройство включает шасси,содержащее движитель, выполненный в виде двух колесных пар 19, основание в виде несущего кузова 20 и сцепное устройство 21, выполненное с возможностью присоединения к самоходному транспортному средству (на чертеже не изображено). Заявляемое устройство включает также герметичную емкость 22 для жидкостей (для топлива), установленную на несущем кузове 20 и съемно закрепленную на нем с помощью соответствующих средств 23. Герметичная емкость 22 снабжена горловиной 24 для заполнения емкости и,по меньшей мере, одним отверстием 25 для опорожнения емкости 22, в данном случае снабженным съемной крышкой 26. На несущем кузове 20 установлено также средство замены герметичной емкости 22, выполненное в виде подъемного крана 27. Для обеспечения возможности съема герметичной емкости 22 посредством подъемного крана 27 на корпусе герметичной емкости 22 предусмотрены соответствующие средства захвата 28. Другие формы реализации, в том числе для транспортировки и выдачи сыпучих материалов, могут быть реализованы специалистами аналогичным описанному выше образом. Работа заявляемого устройства будет рассмотрена более подробно на примере формы реализации, представленной на фиг. 1 и фиг. 3. Герметичную емкость 4 из полимерного материала через горловину 6 заполняют квасом (либо уже установленную на основание 2 и закрепленную на нем с помощью соответствующих средств 5 крепления, либо саму по себе с последующей установкой и закреплением на основании 2). Посредством сцепного устройства 3 заявляемое устройство прицепляют к любому подходящему самоходному транспортному средству. При этом в зависимости от объема герметичной емкости 4 и, соответственно, размеров шасси в качестве самоходного транспортного средства может быть выбрано любое средство, начиная с мопеда и мотоцикла. Для поддержания температуры кваса, находящегося в герметичной емкости 4, в заданном диапазоне температур герметичная емкость 4 снабжена системой охлаждения типа водяной рубашки, т.е. выполнена с внутренней 9 и внешней 10 стенками, между которыми циркулирует охлаждающая жидкость. При доставке заявляемого устройства к месту продажи кваса его отцепляют от транспортного средства. Дозированная выдача кваса при его продаже регулируется сливным краном 8, установленным на отверстии 7 для опорожнения емкости 4. По завершении продажи в данном месте заявляемое устройство прицепляют посредством сцепного устройства 3 к транспортному средству (может быть иным, чем упомянутое выше) и транспортируют либо к другому месту продажи, либо к месту заполнения. С учетом выполнения герметичной емкости из полимерного материала, например,пищевого полиэтилена, значительно снижаются масса устройства в целом (т.к. и шасси может быть изготовлено в облегченном варианте), его стоимость, а также расход энергии на его транспортировку, а также значительно увеличивается срок эксплуатации устройства ввиду исключения коррозии материала герметичной емкости. В форме реализации, представленной на фиг. 3, заявляемое устройство может быть использовано для доставки топлива непосредственно к месту его потребления, например в поле во время уборочной. Герметичную емкость 22 из полимерного материала через горловину 24 заполняют топливом (либо уже установленную на основание 20 и закрепленную на нем с помощью соответствующих средств 23 крепления, либо саму по себе с последующей установкой с помощью подъемного крана 27 и закреплением на основании 20). Посредством сцепного устройства 21 заявляемое устройство прицепляют к любому подходящему самоходному транспортному средству, например, трактору. С помощью транспортного средства заявляемое устройство доставляют к месту проведения полевых работ. При доставке заявляемого устройства к месту его либо отцепляют от транспортного средства вместе с 6 6274 8 2010.08.30 заполненной герметичной емкостью 22, либо с помощью подъемного крана 27 снимают с основания 20. Заправку сельскохозяйственной техники осуществляют на месте проведения полевых работ через любые подходящие средства (например, шланги с насосами и т.п., которые на чертеже не изображены), присоединенные к отверстию 25 для опорожнения емкости 22. Как и в описанной выше форме реализации, с учетом выполнения герметичной емкости из полимерного материала значительно снижаются масса устройства в целом, его стоимость, а также расход энергии на его транспортировку и повышается проходимость устройства (что очень существенно для полевых условий), а также значительно увеличивается срок эксплуатации устройства ввиду исключения коррозии материала герметичной емкости. Кроме упомянутых выше преимуществ, в данной форме реализации также снижается пожароопасность при хранении топлива в полевых условиях, поскольку емкость из полимерного материала в значительно меньшей степени, чем металлическая, подвержена перегреву от прямых солнечных лучей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 7
