Протектор пневматической шины

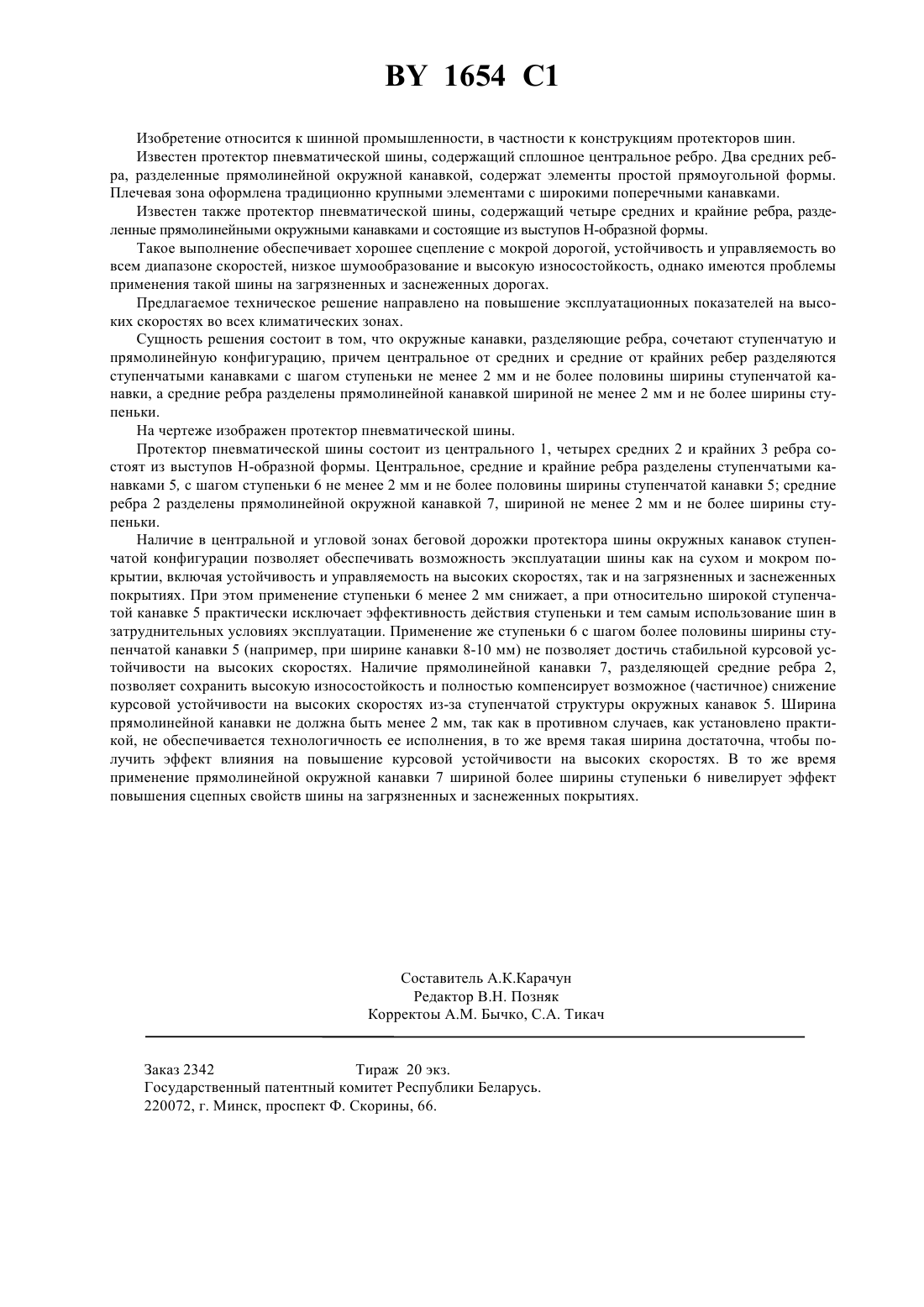

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Акционерное общество закрытого типа Проектно-производственное объединение Старт(73) Патентообладатель Акционерное общество закрытого типа Проектно-производственное объединение Старт(57) Протектор пневматической шины, включающий выступы, разделенные продольными окружными канавками на центральное ребро, четыре средних ряда и боковые ряды выступов, имеющих Н-образную форму,отличающийся тем, что канавки, отделяющие средние ряды от боковых и центрального ребра, выполнены ступенчато с шагом ступеньки не менее 2 мм и не более половины ширины ступенчатой канавки, а средние ряды выступов разделены прямолинейной канавкой шириной не менее 2 мм и не более ширины ступеньки.(56) 1. Свидетельство на промышленный образец 28183, 1989. 1654 1 Изобретение относится к шинной промышленности, в частности к конструкциям протекторов шин. Известен протектор пневматической шины, содержащий сплошное центральное ребро. Два средних ребра, разделенные прямолинейной окружной канавкой, содержат элементы простой прямоугольной формы. Плечевая зона оформлена традиционно крупными элементами с широкими поперечными канавками. Известен также протектор пневматической шины, содержащий четыре средних и крайние ребра, разделенные прямолинейными окружными канавками и состоящие из выступов Н-образной формы. Такое выполнение обеспечивает хорошее сцепление с мокрой дорогой, устойчивость и управляемость во всем диапазоне скоростей, низкое шумообразование и высокую износостойкость, однако имеются проблемы применения такой шины на загрязненных и заснеженных дорогах. Предлагаемое техническое решение направлено на повышение эксплуатационных показателей на высоких скоростях во всех климатических зонах. Сущность решения состоит в том, что окружные канавки, разделяющие ребра, сочетают ступенчатую и прямолинейную конфигурацию, причем центральное от средних и средние от крайних ребер разделяются ступенчатыми канавками с шагом ступеньки не менее 2 мм и не более половины ширины ступенчатой канавки, а средние ребра разделены прямолинейной канавкой шириной не менее 2 мм и не более ширины ступеньки. На чертеже изображен протектор пневматической шины. Протектор пневматической шины состоит из центрального 1, четырех средних 2 и крайних 3 ребра состоят из выступов Н-образной формы. Центральное, средние и крайние ребра разделены ступенчатыми канавками 5, с шагом ступеньки 6 не менее 2 мм и не более половины ширины ступенчатой канавки 5 средние ребра 2 разделены прямолинейной окружной канавкой 7, шириной не менее 2 мм и не более ширины ступеньки. Наличие в центральной и угловой зонах беговой дорожки протектора шины окружных канавок ступенчатой конфигурации позволяет обеспечивать возможность эксплуатации шины как на сухом и мокром покрытии, включая устойчивость и управляемость на высоких скоростях, так и на загрязненных и заснеженных покрытиях. При этом применение ступеньки 6 менее 2 мм снижает, а при относительно широкой ступенчатой канавке 5 практически исключает эффективность действия ступеньки и тем самым использование шин в затруднительных условиях эксплуатации. Применение же ступеньки 6 с шагом более половины ширины ступенчатой канавки 5 (например, при ширине канавки 8-10 мм) не позволяет достичь стабильной курсовой устойчивости на высоких скоростях. Наличие прямолинейной канавки 7, разделяющей средние ребра 2,позволяет сохранить высокую износостойкость и полностью компенсирует возможное (частичное) снижение курсовой устойчивости на высоких скоростях из-за ступенчатой структуры окружных канавок 5. Ширина прямолинейной канавки не должна быть менее 2 мм, так как в противном случаев, как установлено практикой, не обеспечивается технологичность ее исполнения, в то же время такая ширина достаточна, чтобы получить эффект влияния на повышение курсовой устойчивости на высоких скоростях. В то же время применение прямолинейной окружной канавки 7 шириной более ширины ступеньки 6 нивелирует эффект повышения сцепных свойств шины на загрязненных и заснеженных покрытиях. оставитель А.К.Карачун Редактор В.Н. Позняк Корректоы А.М. Бычко, С.А. Тикач Заказ 2342 Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
