Капустоуборочный комбайн

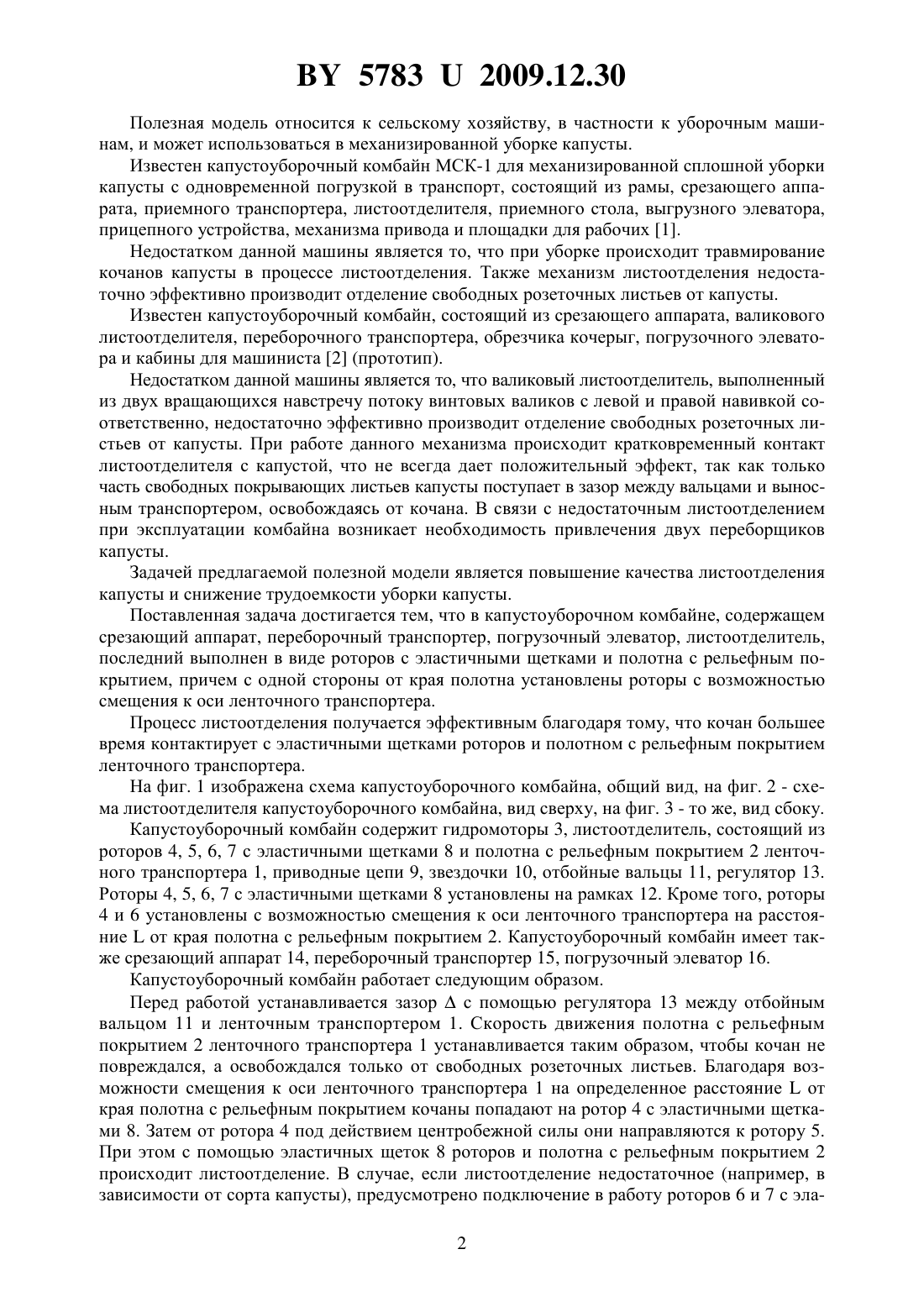

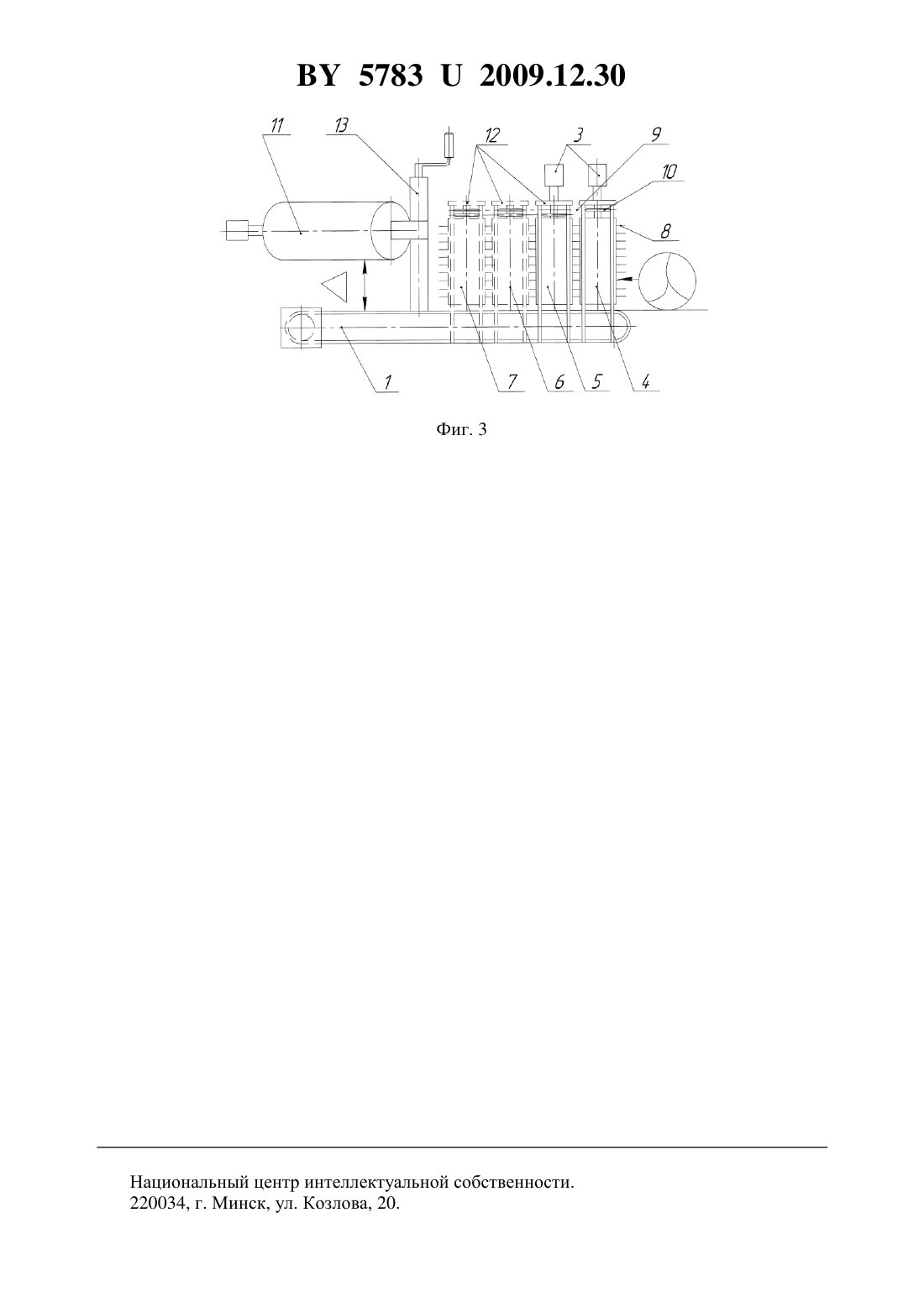

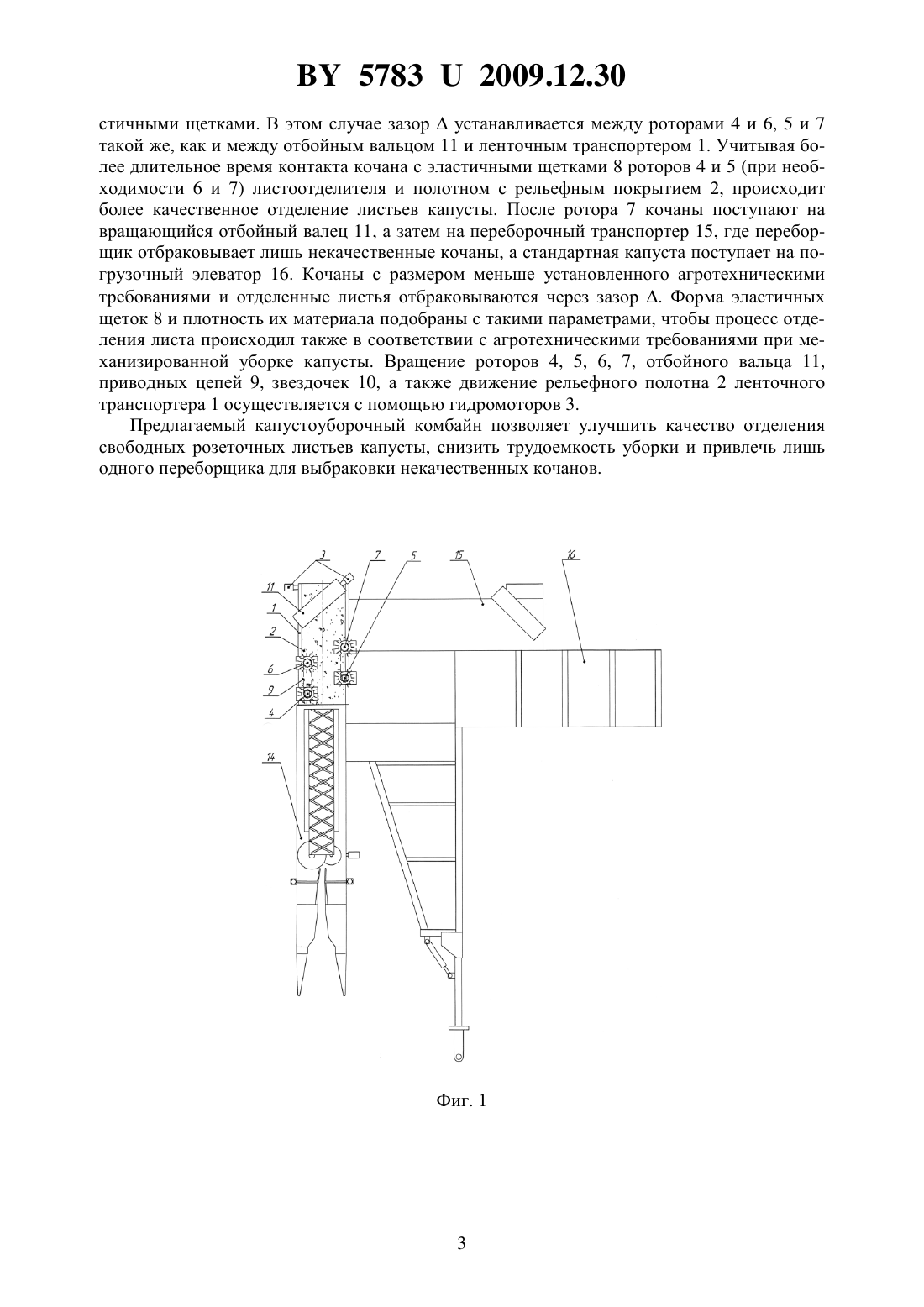

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Апанович Анатолий Адамович Ковальчук Галина Владимировна Рапинчук Александр Леонидович Степук Леонид Яковлевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Капустоуборочный комбайн, содержащий срезающий аппарат, переборочный транспортер, погрузочный элеватор, листоотделитель, отличающийся тем, что листоотделитель выполнен в виде роторов с эластичными щетками и полотна с рельефным покрытием,причем с одной стороны от края полотна установлены роторы с возможностью смещения к оси ленточного транспортера. 57832009.12.30 Полезная модель относится к сельскому хозяйству, в частности к уборочным машинам, и может использоваться в механизированной уборке капусты. Известен капустоуборочный комбайн МСК-1 для механизированной сплошной уборки капусты с одновременной погрузкой в транспорт, состоящий из рамы, срезающего аппарата, приемного транспортера, листоотделителя, приемного стола, выгрузного элеватора,прицепного устройства, механизма привода и площадки для рабочих 1. Недостатком данной машины является то, что при уборке происходит травмирование кочанов капусты в процессе листоотделения. Также механизм листоотделения недостаточно эффективно производит отделение свободных розеточных листьев от капусты. Известен капустоуборочный комбайн, состоящий из срезающего аппарата, валикового листоотделителя, переборочного транспортера, обрезчика кочерыг, погрузочного элеватора и кабины для машиниста 2 (прототип). Недостатком данной машины является то, что валиковый листоотделитель, выполненный из двух вращающихся навстречу потоку винтовых валиков с левой и правой навивкой соответственно, недостаточно эффективно производит отделение свободных розеточных листьев от капусты. При работе данного механизма происходит кратковременный контакт листоотделителя с капустой, что не всегда дает положительный эффект, так как только часть свободных покрывающих листьев капусты поступает в зазор между вальцами и выносным транспортером, освобождаясь от кочана. В связи с недостаточным листоотделением при эксплуатации комбайна возникает необходимость привлечения двух переборщиков капусты. Задачей предлагаемой полезной модели является повышение качества листоотделения капусты и снижение трудоемкости уборки капусты. Поставленная задача достигается тем, что в капустоуборочном комбайне, содержащем срезающий аппарат, переборочный транспортер, погрузочный элеватор, листоотделитель,последний выполнен в виде роторов с эластичными щетками и полотна с рельефным покрытием, причем с одной стороны от края полотна установлены роторы с возможностью смещения к оси ленточного транспортера. Процесс листоотделения получается эффективным благодаря тому, что кочан большее время контактирует с эластичными щетками роторов и полотном с рельефным покрытием ленточного транспортера. На фиг. 1 изображена схема капустоуборочного комбайна, общий вид, на фиг. 2 - схема листоотделителя капустоуборочного комбайна, вид сверху, на фиг. 3 - то же, вид сбоку. Капустоуборочный комбайн содержит гидромоторы 3, листоотделитель, состоящий из роторов 4, 5, 6, 7 с эластичными щетками 8 и полотна с рельефным покрытием 2 ленточного транспортера 1, приводные цепи 9, звездочки 10, отбойные вальцы 11, регулятор 13. Роторы 4, 5, 6, 7 с эластичными щетками 8 установлены на рамках 12. Кроме того, роторы 4 и 6 установлены с возможностью смещения к оси ленточного транспортера на расстояниеот края полотна с рельефным покрытием 2. Капустоуборочный комбайн имеет также срезающий аппарат 14, переборочный транспортер 15, погрузочный элеватор 16. Капустоуборочный комбайн работает следующим образом. Перед работой устанавливается зазорс помощью регулятора 13 между отбойным вальцом 11 и ленточным транспортером 1. Скорость движения полотна с рельефным покрытием 2 ленточного транспортера 1 устанавливается таким образом, чтобы кочан не повреждался, а освобождался только от свободных розеточных листьев. Благодаря возможности смещения к оси ленточного транспортера 1 на определенное расстояниеот края полотна с рельефным покрытием кочаны попадают на ротор 4 с эластичными щетками 8. Затем от ротора 4 под действием центробежной силы они направляются к ротору 5. При этом с помощью эластичных щеток 8 роторов и полотна с рельефным покрытием 2 происходит листоотделение. В случае, если листоотделение недостаточное (например, в зависимости от сорта капусты), предусмотрено подключение в работу роторов 6 и 7 с эла 2 57832009.12.30 стичными щетками. В этом случае зазорустанавливается между роторами 4 и 6, 5 и 7 такой же, как и между отбойным вальцом 11 и ленточным транспортером 1. Учитывая более длительное время контакта кочана с эластичными щетками 8 роторов 4 и 5 (при необходимости 6 и 7) листоотделителя и полотном с рельефным покрытием 2, происходит более качественное отделение листьев капусты. После ротора 7 кочаны поступают на вращающийся отбойный валец 11, а затем на переборочный транспортер 15, где переборщик отбраковывает лишь некачественные кочаны, а стандартная капуста поступает на погрузочный элеватор 16. Кочаны с размером меньше установленного агротехническими требованиями и отделенные листья отбраковываются через зазор . Форма эластичных щеток 8 и плотность их материала подобраны с такими параметрами, чтобы процесс отделения листа происходил также в соответствии с агротехническими требованиями при механизированной уборке капусты. Вращение роторов 4, 5, 6, 7, отбойного вальца 11,приводных цепей 9, звездочек 10, а также движение рельефного полотна 2 ленточного транспортера 1 осуществляется с помощью гидромоторов 3. Предлагаемый капустоуборочный комбайн позволяет улучшить качество отделения свободных розеточных листьев капусты, снизить трудоемкость уборки и привлечь лишь одного переборщика для выбраковки некачественных кочанов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
