Картофелеуборочный комбайн

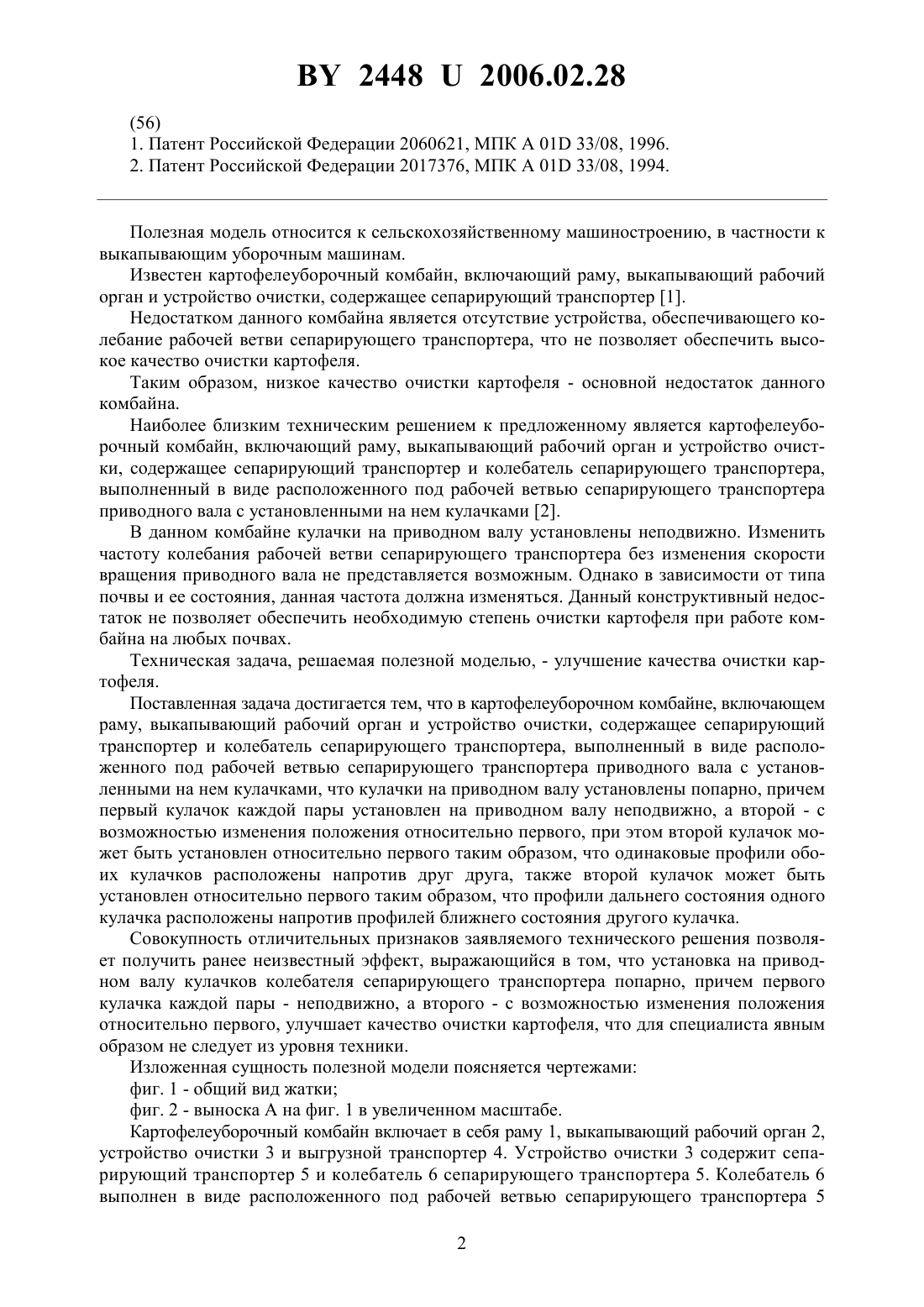

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(72) Авторы Дюжев Андрей Анисимович Камко Александр Иванович Федорович Сергей Александрович Антонюк Василий Леонидович Садов Петр Петрович Лвочкин Владимир Иванович Кондратенко Геннадий Иванович Сорокин Игорь Николаевич(73) Патентообладатели Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(57) 1. Картофелеуборочный комбайн, включающий раму, выкапывающий рабочий орган и устройство очистки, содержащее сепарирующий транспортер и колебатель сепарирующего транспортера, выполненный в виде расположенного под рабочей ветвью сепарирующего транспортера приводного вала с установленными на нем кулачками, отличающийся тем, что кулачки на приводном валу установлены попарно, причем первый кулачок каждой пары установлен на валу неподвижно, а второй - с возможностью изменения положения относительно первого. 2. Комбайн по п. 1, отличающийся тем, что второй кулачок установлен относительно первого таким образом, что одинаковые профили обоих кулачков расположены напротив друг друга. 3. Комбайн по п. 1, отличающийся тем, что второй кулачок установлен относительно первого таким образом, что профили дальнего состояния одного кулачка расположены напротив профилей ближнего состояния другого кулачка.(56) 1. Патент Российской Федерации 2060621, МПК 01 33/08, 1996. 2. Патент Российской Федерации 2017376, МПК 01 33/08, 1994. Полезная модель относится к сельскохозяйственному машиностроению, в частности к выкапывающим уборочным машинам. Известен картофелеуборочный комбайн, включающий раму, выкапывающий рабочий орган и устройство очистки, содержащее сепарирующий транспортер 1. Недостатком данного комбайна является отсутствие устройства, обеспечивающего колебание рабочей ветви сепарирующего транспортера, что не позволяет обеспечить высокое качество очистки картофеля. Таким образом, низкое качество очистки картофеля - основной недостаток данного комбайна. Наиболее близким техническим решением к предложенному является картофелеуборочный комбайн, включающий раму, выкапывающий рабочий орган и устройство очистки, содержащее сепарирующий транспортер и колебатель сепарирующего транспортера,выполненный в виде расположенного под рабочей ветвью сепарирующего транспортера приводного вала с установленными на нем кулачками 2. В данном комбайне кулачки на приводном валу установлены неподвижно. Изменить частоту колебания рабочей ветви сепарирующего транспортера без изменения скорости вращения приводного вала не представляется возможным. Однако в зависимости от типа почвы и ее состояния, данная частота должна изменяться. Данный конструктивный недостаток не позволяет обеспечить необходимую степень очистки картофеля при работе комбайна на любых почвах. Техническая задача, решаемая полезной моделью, - улучшение качества очистки картофеля. Поставленная задача достигается тем, что в картофелеуборочном комбайне, включающем раму, выкапывающий рабочий орган и устройство очистки, содержащее сепарирующий транспортер и колебатель сепарирующего транспортера, выполненный в виде расположенного под рабочей ветвью сепарирующего транспортера приводного вала с установленными на нем кулачками, что кулачки на приводном валу установлены попарно, причем первый кулачок каждой пары установлен на приводном валу неподвижно, а второй - с возможностью изменения положения относительно первого, при этом второй кулачок может быть установлен относительно первого таким образом, что одинаковые профили обоих кулачков расположены напротив друг друга, также второй кулачок может быть установлен относительно первого таким образом, что профили дальнего состояния одного кулачка расположены напротив профилей ближнего состояния другого кулачка. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что установка на приводном валу кулачков колебателя сепарирующего транспортера попарно, причем первого кулачка каждой пары - неподвижно, а второго - с возможностью изменения положения относительно первого, улучшает качество очистки картофеля, что для специалиста явным образом не следует из уровня техники. Изложенная сущность полезной модели поясняется чертежами фиг. 1 - общий вид жатки фиг. 2 - выноска А на фиг. 1 в увеличенном масштабе. Картофелеуборочный комбайн включает в себя раму 1, выкапывающий рабочий орган 2,устройство очистки 3 и выгрузной транспортер 4. Устройство очистки 3 содержит сепарирующий транспортер 5 и колебатель 6 сепарирующего транспортера 5. Колебатель 6 выполнен в виде расположенного под рабочей ветвью сепарирующего транспортера 5 2 24482006.02.28 приводного вала 7 с установленными на нем кулачками. Кулачки на валу 7 установлены попарно, причем первый кулачок 8 каждой пары установлен на валу 7 неподвижно, а второй кулачок 9 - с возможностью изменения положения относительно первого кулачка 8. Второй кулачок 9 может быть установлен относительно первого кулачка 8 таким образом,что одинаковые профили кулачков 8 и 9 будут расположены напротив друг друга. Второй кулачок 9 может быть также установлен относительно первого кулачка 8 таким образом,что профили дальнего состояния кулачка 8 будут расположены напротив профилей ближнего состояния кулачка 9. Картофелеуборочный комбайн работает следующим образом. Предварительно в зависимости от структуры почвы и ее состояния, на которой должен работать комбайн, производят настройку колебателя 6. Для этого второй кулачок 9 устанавливают относительно первого кулачка 8 в одно из двух положений. Различное расположение кулачка 9 относительно кулачка 8 обеспечивает колебание рабочей ветви сепарирующего транспортера 5 с различной амплитудой. Колебание рабочей ветви сепарирующего транспортера 5 с различной амплитудой позволяет обеспечить необходимую степень очистки картофеля при работе на различных почвах. Комбайн агрегатируется с трактором. При выполнении технологического процесса выкапывающий рабочий орган 2 подрезает и направляет пласт почвы к сепарирующему транспортеру 5 устройства очистки 3. За счет перемещения пласта почвы по транспортеру 5 и колебания рабочей ветви транспортера 5 происходит отделение почвы от картофеля. Очищенный картофель поступает на выгрузной транспортер 4, который подает картофель в транспортную емкость (на фиг. не показана). Заявляемое техническое решение осуществлено в двухрядном картофелеуборочном комбайне, разработанном РКУП ГСКБ по зерноуборочной и кормоуборочной технике. В настоящее время РУП Гомельский завод литья и нормалей ведет подготовку производства для серийного производства данных комбайнов. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
