Зарядно-разрядное устройство

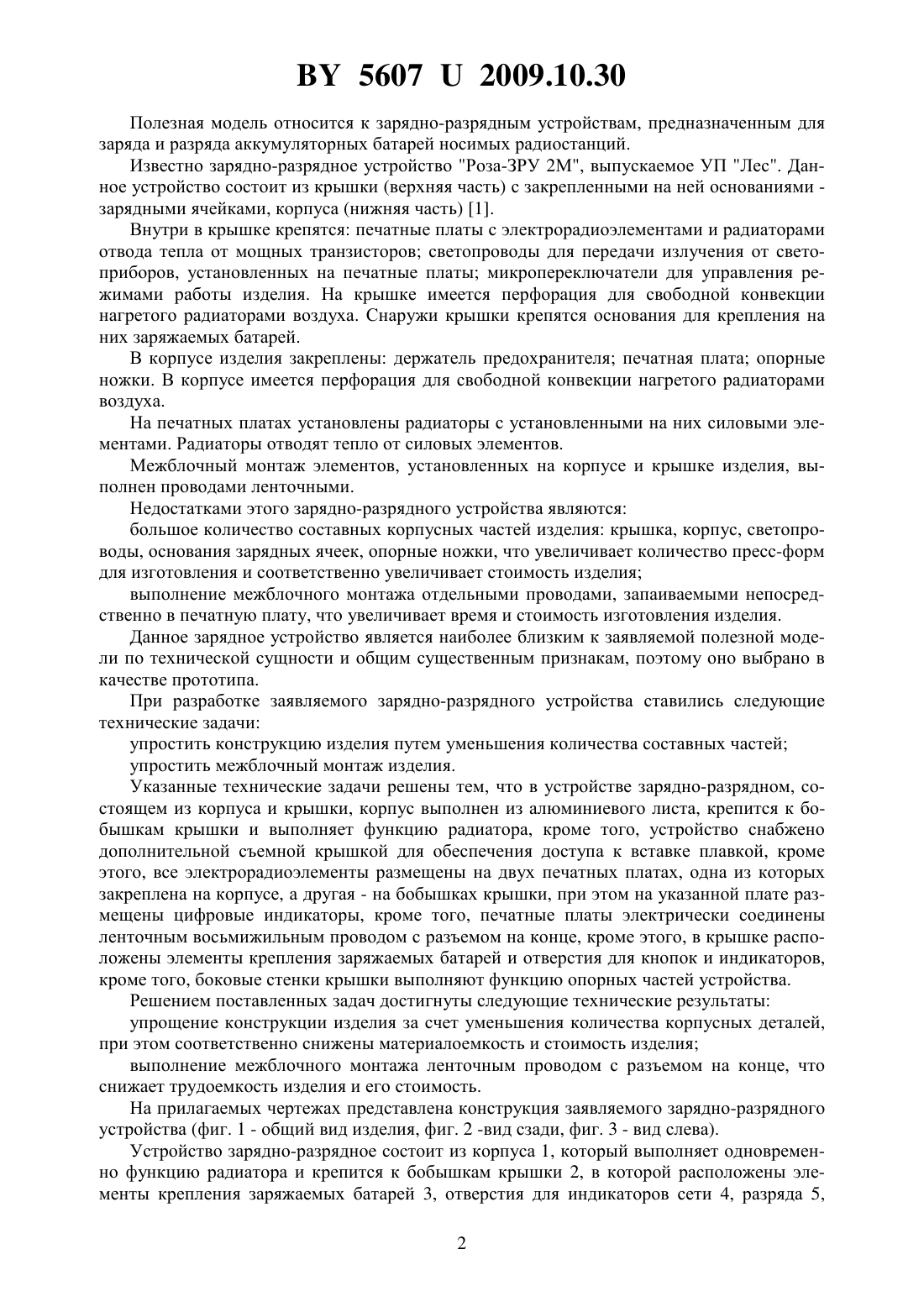

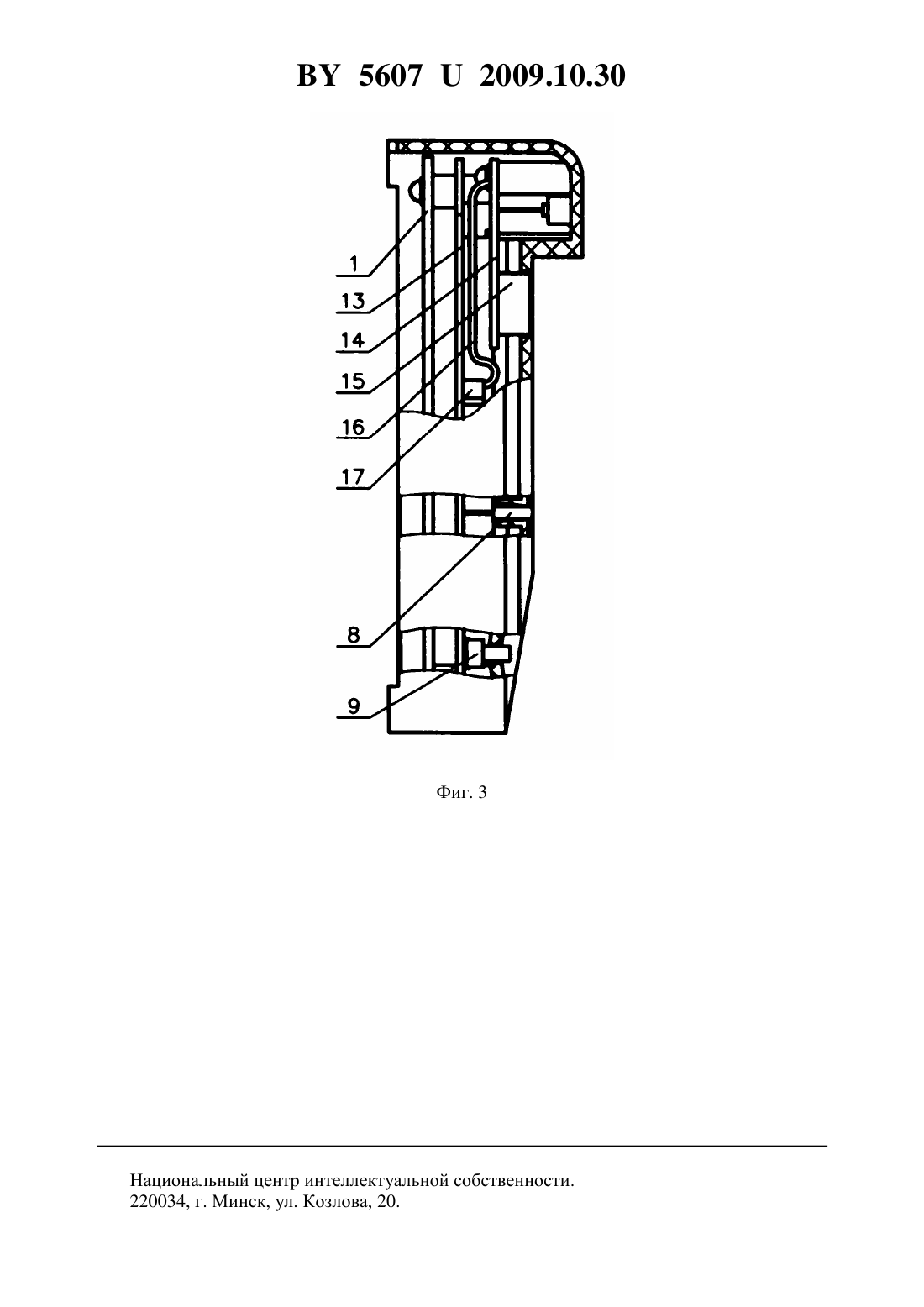

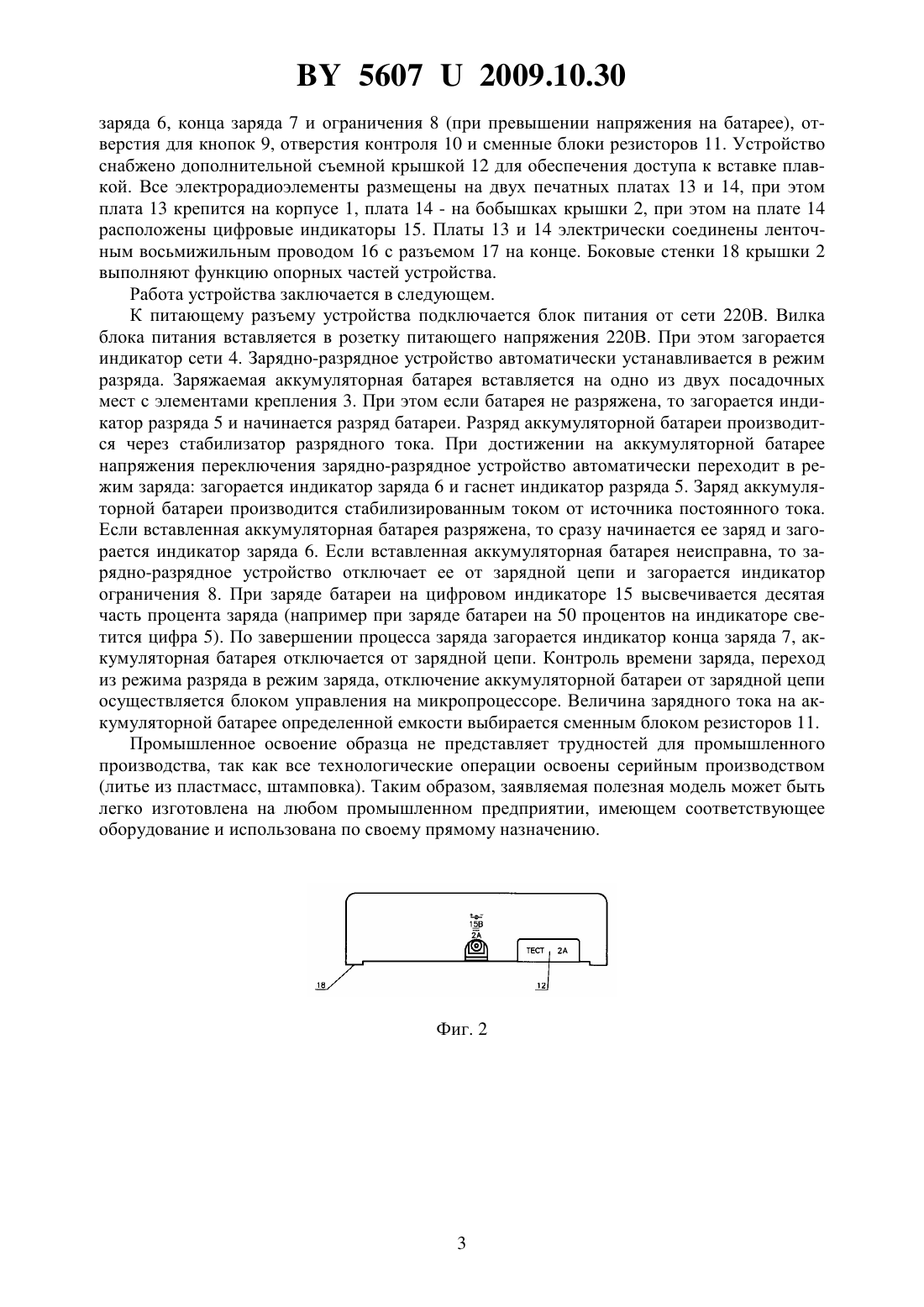

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское производственное унитарное предприятие Лс(72) Авторы Коваленко Дмитрий Георгиевич Плясунов Валерий Иванович Кабариха Татьяна Анатольевна Бондарь Владимир Петрович(73) Патентообладатель Республиканское производственное унитарное предприятие Лс(57) Зарядно-разрядное устройство, состоящее из корпуса и крышки, отличающееся тем,что корпус выполнен из алюминиевого листа, крепится к бобышкам крышки и выполняет функцию радиатора, кроме того, устройство снабжено дополнительной съемной крышкой для обеспечения доступа к вставке плавкой, кроме этого, все электрорадиоэлементы размещены на двух печатных платах, одна из которых закреплена на корпусе, а другая - на бобышках крышки, при этом на указанной плате размещены цифровые индикаторы, кроме того, печатные платы электрически соединены ленточным восьмижильным проводом с разъемом на конце, кроме этого, в крышке расположены элементы крепления заряжаемых батарей и отверстия для кнопок и индикаторов, кроме того, боковые стенки крышки выполняют функцию опорных частей устройства.(56) 1. Устройства зарядно-разрядные РОСА-ЗРУ 2 М Рекламный проспект РПУП Лс 56072009.10.30 Полезная модель относится к зарядно-разрядным устройствам, предназначенным для заряда и разряда аккумуляторных батарей носимых радиостанций. Известно зарядно-разрядное устройство Роза-ЗРУ 2 М, выпускаемое УП Лес. Данное устройство состоит из крышки (верхняя часть) с закрепленными на ней основаниями зарядными ячейками, корпуса (нижняя часть) 1. Внутри в крышке крепятся печатные платы с электрорадиоэлементами и радиаторами отвода тепла от мощных транзисторов светопроводы для передачи излучения от светоприборов, установленных на печатные платы микропереключатели для управления режимами работы изделия. На крышке имеется перфорация для свободной конвекции нагретого радиаторами воздуха. Снаружи крышки крепятся основания для крепления на них заряжаемых батарей. В корпусе изделия закреплены держатель предохранителя печатная плата опорные ножки. В корпусе имеется перфорация для свободной конвекции нагретого радиаторами воздуха. На печатных платах установлены радиаторы с установленными на них силовыми элементами. Радиаторы отводят тепло от силовых элементов. Межблочный монтаж элементов, установленных на корпусе и крышке изделия, выполнен проводами ленточными. Недостатками этого зарядно-разрядного устройства являются большое количество составных корпусных частей изделия крышка, корпус, светопроводы, основания зарядных ячеек, опорные ножки, что увеличивает количество пресс-форм для изготовления и соответственно увеличивает стоимость изделия выполнение межблочного монтажа отдельными проводами, запаиваемыми непосредственно в печатную плату, что увеличивает время и стоимость изготовления изделия. Данное зарядное устройство является наиболее близким к заявляемой полезной модели по технической сущности и общим существенным признакам, поэтому оно выбрано в качестве прототипа. При разработке заявляемого зарядно-разрядного устройства ставились следующие технические задачи упростить конструкцию изделия путем уменьшения количества составных частей упростить межблочный монтаж изделия. Указанные технические задачи решены тем, что в устройстве зарядно-разрядном, состоящем из корпуса и крышки, корпус выполнен из алюминиевого листа, крепится к бобышкам крышки и выполняет функцию радиатора, кроме того, устройство снабжено дополнительной съемной крышкой для обеспечения доступа к вставке плавкой, кроме этого, все электрорадиоэлементы размещены на двух печатных платах, одна из которых закреплена на корпусе, а другая - на бобышках крышки, при этом на указанной плате размещены цифровые индикаторы, кроме того, печатные платы электрически соединены ленточным восьмижильным проводом с разъемом на конце, кроме этого, в крышке расположены элементы крепления заряжаемых батарей и отверстия для кнопок и индикаторов,кроме того, боковые стенки крышки выполняют функцию опорных частей устройства. Решением поставленных задач достигнуты следующие технические результаты упрощение конструкции изделия за счет уменьшения количества корпусных деталей,при этом соответственно снижены материалоемкость и стоимость изделия выполнение межблочного монтажа ленточным проводом с разъемом на конце, что снижает трудоемкость изделия и его стоимость. На прилагаемых чертежах представлена конструкция заявляемого зарядно-разрядного устройства (фиг. 1 - общий вид изделия, фиг. 2 -вид сзади, фиг. 3 - вид слева). Устройство зарядно-разрядное состоит из корпуса 1, который выполняет одновременно функцию радиатора и крепится к бобышкам крышки 2, в которой расположены элементы крепления заряжаемых батарей 3, отверстия для индикаторов сети 4, разряда 5,2 56072009.10.30 заряда 6, конца заряда 7 и ограничения 8 (при превышении напряжения на батарее), отверстия для кнопок 9, отверстия контроля 10 и сменные блоки резисторов 11. Устройство снабжено дополнительной съемной крышкой 12 для обеспечения доступа к вставке плавкой. Все электрорадиоэлементы размещены на двух печатных платах 13 и 14, при этом плата 13 крепится на корпусе 1, плата 14 - на бобышках крышки 2, при этом на плате 14 расположены цифровые индикаторы 15. Платы 13 и 14 электрически соединены ленточным восьмижильным проводом 16 с разъемом 17 на конце. Боковые стенки 18 крышки 2 выполняют функцию опорных частей устройства. Работа устройства заключается в следующем. К питающему разъему устройства подключается блок питания от сети 220 В. Вилка блока питания вставляется в розетку питающего напряжения 220 В. При этом загорается индикатор сети 4. Зарядно-разрядное устройство автоматически устанавливается в режим разряда. Заряжаемая аккумуляторная батарея вставляется на одно из двух посадочных мест с элементами крепления 3. При этом если батарея не разряжена, то загорается индикатор разряда 5 и начинается разряд батареи. Разряд аккумуляторной батареи производится через стабилизатор разрядного тока. При достижении на аккумуляторной батарее напряжения переключения зарядно-разрядное устройство автоматически переходит в режим заряда загорается индикатор заряда 6 и гаснет индикатор разряда 5. Заряд аккумуляторной батареи производится стабилизированным током от источника постоянного тока. Если вставленная аккумуляторная батарея разряжена, то сразу начинается ее заряд и загорается индикатор заряда 6. Если вставленная аккумуляторная батарея неисправна, то зарядно-разрядное устройство отключает ее от зарядной цепи и загорается индикатор ограничения 8. При заряде батареи на цифровом индикаторе 15 высвечивается десятая часть процента заряда (например при заряде батареи на 50 процентов на индикаторе светится цифра 5). По завершении процесса заряда загорается индикатор конца заряда 7, аккумуляторная батарея отключается от зарядной цепи. Контроль времени заряда, переход из режима разряда в режим заряда, отключение аккумуляторной батареи от зарядной цепи осуществляется блоком управления на микропроцессоре. Величина зарядного тока на аккумуляторной батарее определенной емкости выбирается сменным блоком резисторов 11. Промышленное освоение образца не представляет трудностей для промышленного производства, так как все технологические операции освоены серийным производством(литье из пластмасс, штамповка). Таким образом, заявляемая полезная модель может быть легко изготовлена на любом промышленном предприятии, имеющем соответствующее оборудование и использована по своему прямому назначению. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
