Устройство для образования уширений в скважине

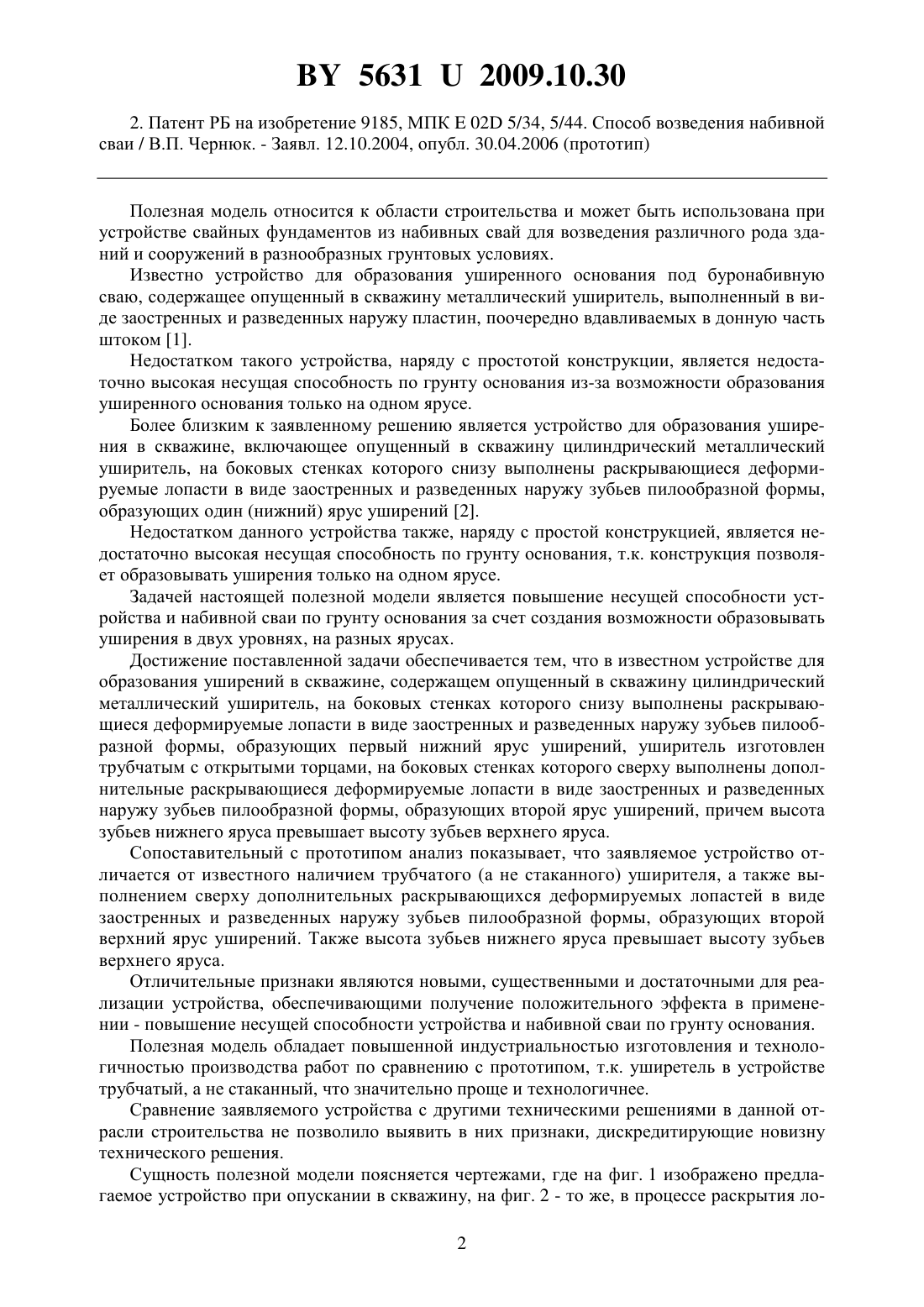

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ УШИРЕНИЙ В СКВАЖИНЕ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Черненко Светлана Викторовна Семенюк Ольга Сергеевна Михайлова Надежда Владимировна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Устройство для образования уширений в скважине, включающее опущенный в скважину цилиндрический металлический уширитель, на боковых стенках которого снизу выполнены раскрывающиеся деформируемые лопасти в виде заостренных и разведенных наружу зубьев пилообразной формы, образующих первый нижний ярус уширений, отличающееся тем, что уширитель изготовлен трубчатым с открытыми торцами, на боковых стенках которого сверху выполнены дополнительные раскрывающиеся деформируемые лопасти в виде заостренных и разведенных наружу зубьев пилообразной формы, образующих второй ярус уширений, причем высота зубьев нижнего яруса превышает высоту зубьев верхнего яруса.(56) 1. Патент РБ на изобретение 9410, МПК 02 5/34. Способ устройства уширенного основания под буронабивную сваю / В.П. Чернюк и др. - Заявл. 30.11.2004, опубл. 30.06.2006 56312009.10.30 2. Патент РБ на изобретение 9185, МПК 02 5/34, 5/44. Способ возведения набивной сваи / В.П. Чернюк. - Заявл. 12.10.2004, опубл. 30.04.2006 (прототип) Полезная модель относится к области строительства и может быть использована при устройстве свайных фундаментов из набивных свай для возведения различного рода зданий и сооружений в разнообразных грунтовых условиях. Известно устройство для образования уширенного основания под буронабивную сваю, содержащее опущенный в скважину металлический уширитель, выполненный в виде заостренных и разведенных наружу пластин, поочередно вдавливаемых в донную часть штоком 1. Недостатком такого устройства, наряду с простотой конструкции, является недостаточно высокая несущая способность по грунту основания из-за возможности образования уширенного основания только на одном ярусе. Более близким к заявленному решению является устройство для образования уширения в скважине, включающее опущенный в скважину цилиндрический металлический уширитель, на боковых стенках которого снизу выполнены раскрывающиеся деформируемые лопасти в виде заостренных и разведенных наружу зубьев пилообразной формы,образующих один (нижний) ярус уширений 2. Недостатком данного устройства также, наряду с простой конструкцией, является недостаточно высокая несущая способность по грунту основания, т.к. конструкция позволяет образовывать уширения только на одном ярусе. Задачей настоящей полезной модели является повышение несущей способности устройства и набивной сваи по грунту основания за счет создания возможности образовывать уширения в двух уровнях, на разных ярусах. Достижение поставленной задачи обеспечивается тем, что в известном устройстве для образования уширений в скважине, содержащем опущенный в скважину цилиндрический металлический уширитель, на боковых стенках которого снизу выполнены раскрывающиеся деформируемые лопасти в виде заостренных и разведенных наружу зубьев пилообразной формы, образующих первый нижний ярус уширений, уширитель изготовлен трубчатым с открытыми торцами, на боковых стенках которого сверху выполнены дополнительные раскрывающиеся деформируемые лопасти в виде заостренных и разведенных наружу зубьев пилообразной формы, образующих второй ярус уширений, причем высота зубьев нижнего яруса превышает высоту зубьев верхнего яруса. Сопоставительный с прототипом анализ показывает, что заявляемое устройство отличается от известного наличием трубчатого (а не стаканного) уширителя, а также выполнением сверху дополнительных раскрывающихся деформируемых лопастей в виде заостренных и разведенных наружу зубьев пилообразной формы, образующих второй верхний ярус уширений. Также высота зубьев нижнего яруса превышает высоту зубьев верхнего яруса. Отличительные признаки являются новыми, существенными и достаточными для реализации устройства, обеспечивающими получение положительного эффекта в применении - повышение несущей способности устройства и набивной сваи по грунту основания. Полезная модель обладает повышенной индустриальностью изготовления и технологичностью производства работ по сравнению с прототипом, т.к. уширетель в устройстве трубчатый, а не стаканный, что значительно проще и технологичнее. Сравнение заявляемого устройства с другими техническими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну технического решения. Сущность полезной модели поясняется чертежами, где на фиг. 1 изображено предлагаемое устройство при опускании в скважину, на фиг. 2 - то же, в процессе раскрытия ло 2 56312009.10.30 пастей, на фиг. 3 - то же, в процессе бетонирования скважины и образования набивной сваи в грунте. Обозначения 1 - трубчатый уширитель 2 - нижние зубья 3 - верхние зубья 4 - лопасти нижнего яруса 5 - лопасти верхнего яруса 6 - шток 7 - металлический лист (пластина). После образования скважины в нее на тяге опускают металлический трубчатый уширитель 1, на боковых стенках которого с открытыми торцами снизу и сверху выполнены раскрывающиеся деформируемые лопасти в виде заостренных и разведенных наружу зубьев 2, 3 пилообразной формы (фиг. 1), образующих соответственно лопасти нижнего и верхнего ярусов 4, 5 и уширения набивной сваи (фиг. 2, 3). Высота зубьев 2 нижнего яруса 4 превышает высоту зубьев 3 верхнего яруса 5 (фиг. 2, 3), т.е.(фиг. 1), где- высота зубьев нижнего яруса- высота зубьев верхнего яруса. Для отгибания зубьев 2, 3 наружу в стенки скважины и превращения их в лопасти нижнего и верхнего ярусов 4, 5 применяют шток 6 с тупым обшитым металлическим листом 7 наконечником (фиг. 2). Забивкой или вдавливанием штока 6 раскрывают вначале нижние зубья 2, а затем верхние 3, так как высотабольше, устойчивость зубьев 2 меньше, чем зубьев 3 . После полного раскрытия зубьев 2, 3 в скважине, их врезания в грунт и превышения в лопасти нижнего и верхнего ярусов 4, 5 скважину и полость уширителя 1 бетонируют обычными способами, образуя в грунте набивную сваю с уширенным основанием в двух ярусах, расстояние между которыми можно вычислить из выражения а--(фиг. 1),где а - расстояние между ярусами уширений - высота уширителя. Конструкция уширителя проста в изготовлении, надежна в эксплуатации, обладает высокой несущей способностью по грунту основания как двухлопастная набивная свая. Изготовление уширителя может быть налажено в любых условиях, требуется лишь отрезок металлической трубы и ножовка по металлу. Конкретный размер экономического эффекта трудно поддается денежной оценке, однако возможность его получения вполне достоверна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
