Устройство контроля работоспособности аккумуляторной батареи

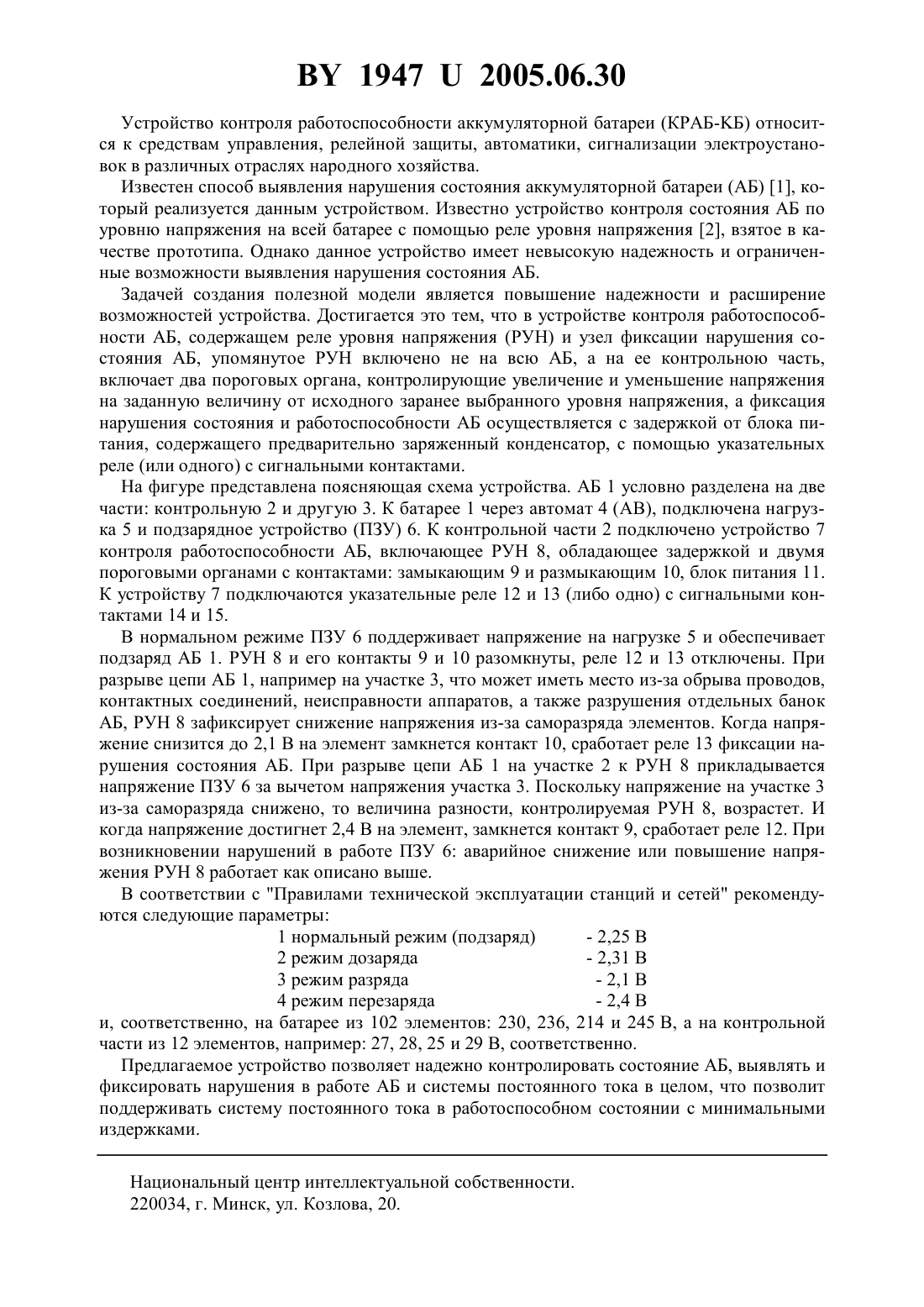

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО КОНТРОЛЯ РАБОТОСПОСОБНОСТИ АККУМУЛЯТОРНОЙ БАТАРЕИ(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич(73) Патентообладатель Берхин Владимир Ильич(57) Устройство контроля работоспособности аккумуляторной батареи, содержащее реле уровня напряжения, включенное на всю батарею и узел фиксации нарушения состояния аккумуляторной батареи, отличающееся тем, что упомянутое реле уровня напряжения включено не на всю батарею, а на ее контрольную часть, включает два пороговых органа,контролирующие увеличение и уменьшение напряжения на заданную величину от исходного выбранного уровня напряжения, а фиксация нарушения состояния батареи осуществляется с задержкой от блока питания, содержащего предварительно заряженный конденсатор, с помощью указательных реле с сигнальными контактами.(56) 1. Описание к патенту Б 5223, 2003. 2. Инструкция по эксплуатации стационарных свинцово-кислотных аккумуляторных батарей. Служба передового опыта ПО Союзтехэнерго - М., 1980. - С. 20. 19472005.06.30 Устройство контроля работоспособности аккумуляторной батареи (КРАБ-Б) относится к средствам управления, релейной защиты, автоматики, сигнализации электроустановок в различных отраслях народного хозяйства. Известен способ выявления нарушения состояния аккумуляторной батареи (АБ) 1, который реализуется данным устройством. Известно устройство контроля состояния АБ по уровню напряжения на всей батарее с помощью реле уровня напряжения 2, взятое в качестве прототипа. Однако данное устройство имеет невысокую надежность и ограниченные возможности выявления нарушения состояния Б. Задачей создания полезной модели является повышение надежности и расширение возможностей устройства. Достигается это тем, что в устройстве контроля работоспособности АБ, содержащем реле уровня напряжения (РУН) и узел фиксации нарушения состояния АБ, упомянутое РУН включено не на всю Б, а на ее контрольною часть,включает два пороговых органа, контролирующие увеличение и уменьшение напряжения на заданную величину от исходного заранее выбранного уровня напряжения, а фиксация нарушения состояния и работоспособности АБ осуществляется с задержкой от блока питания, содержащего предварительно заряженный конденсатор, с помощью указательных реле (или одного) с сигнальными контактами. На фигуре представлена поясняющая схема устройства. Б 1 условно разделена на две части контрольную 2 и другую 3. К батарее 1 через автомат 4 , подключена нагрузка 5 и подзарядное устройство (ПЗУ) 6. К контрольной части 2 подключено устройство 7 контроля работоспособности Б, включающее РУН 8, обладающее задержкой и двумя пороговыми органами с контактами замыкающим 9 и размыкающим 10, блок питания 11. К устройству 7 подключаются указательные реле 12 и 13 (либо одно) с сигнальными контактами 14 и 15. В нормальном режиме ПЗУ 6 поддерживает напряжение на нагрузке 5 и обеспечивает подзаряд АБ 1. РУН 8 и его контакты 9 и 10 разомкнуты, реле 12 и 13 отключены. При разрыве цепи АБ 1, например на участке 3, что может иметь место из-за обрыва проводов,контактных соединений, неисправности аппаратов, а также разрушения отдельных банок Б, РУН 8 зафиксирует снижение напряжения из-за саморазряда элементов. Когда напряжение снизится до 2,1 В на элемент замкнется контакт 10, сработает реле 13 фиксации нарушения состояния АБ. При разрыве цепи Б 1 на участке 2 к РУН 8 прикладывается напряжение ПЗУ 6 за вычетом напряжения участка 3. Поскольку напряжение на участке 3 из-за саморазряда снижено, то величина разности, контролируемая РУН 8, возрастет. И когда напряжение достигнет 2,4 В на элемент, замкнется контакт 9, сработает реле 12. При возникновении нарушений в работе ПЗУ 6 аварийное снижение или повышение напряжения РУН 8 работает как описано выше. В соответствии с Правилами технической эксплуатации станций и сетей рекомендуются следующие параметры 1 нормальный режим (подзаряд)- 2,4 В и, соответственно, на батарее из 102 элементов 230, 236, 214 и 245 , а на контрольной части из 12 элементов, например 27, 28, 25 и 29 В, соответственно. Предлагаемое устройство позволяет надежно контролировать состояние АБ, выявлять и фиксировать нарушения в работе АБ и системы постоянного тока в целом, что позволит поддерживать систему постоянного тока в работоспособном состоянии с минимальными издержками. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
