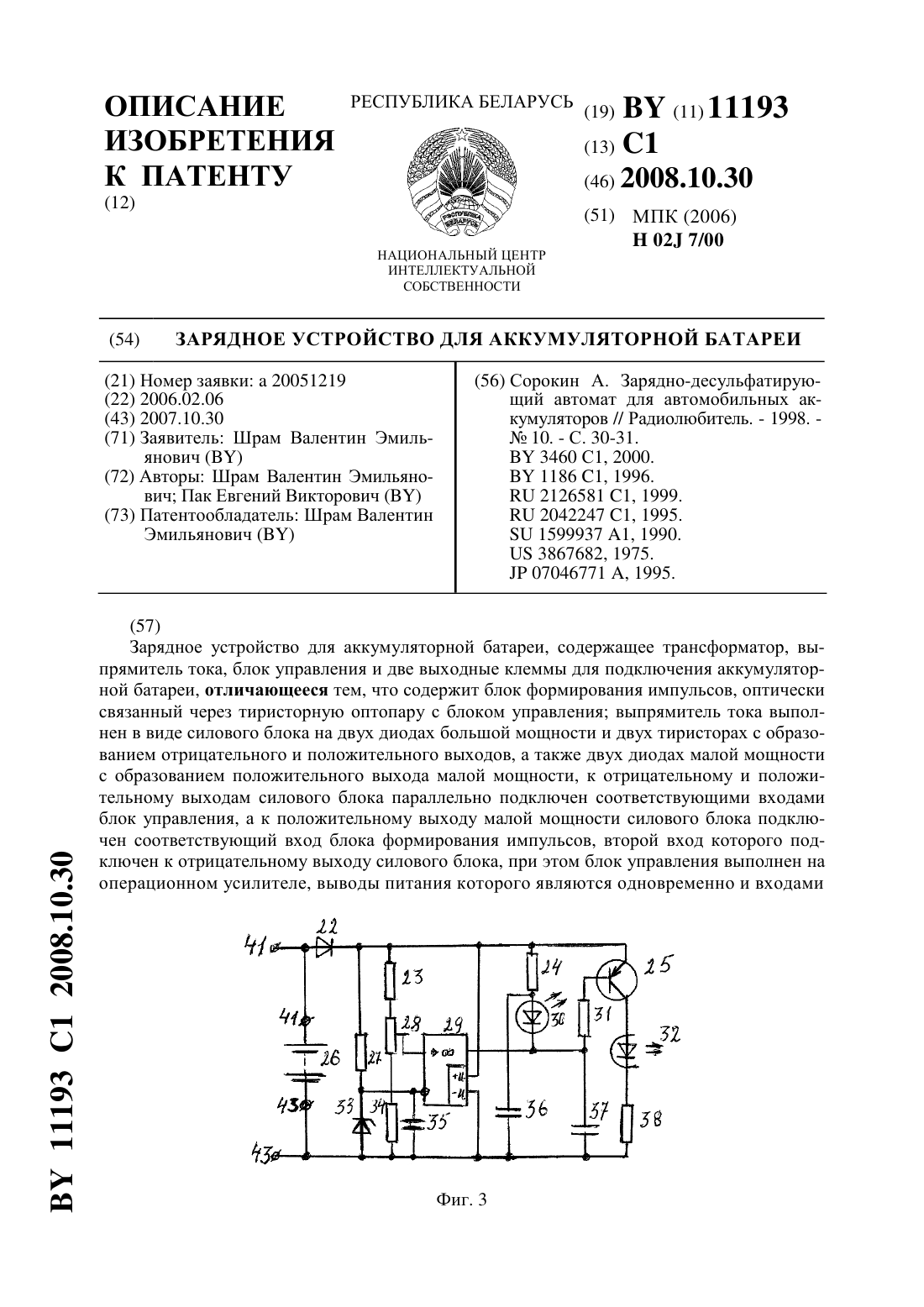

Зарядное устройство для аккумуляторной батареи
Номер патента: 11193
Опубликовано: 30.10.2008
Авторы: Пак Евгений Викторович, Шрам Валентин Эмильянович
МПК: H02J 7/00
Метки: устройство, батареи, аккумуляторной, зарядное
Текст:
...11 сопротивление 8 и стабилитрон 19 тиристорный фотодиод оптопары 10 сопротивление 9 переменное сопротивление 12, регулирующее ток зарядки конденсатора 18 два биполярных транзистора 13 и 16 сопротивлений 15, 20, 21 и импульсный трансформатор 17 формируют импульсы, открывающие тиристоры 4, 7 (фиг. 1). Выходные точки трансформатора соединены с соответствующими точками (фиг. 1). Диод 14 сигнализирует о включении ЗУ в сеть. БУ (фиг. 3) содержит...
Зарядное устройство для аккумуляторной батареи
Номер патента: U 3627
Опубликовано: 30.06.2007
Авторы: Пак Евгений Викторович, Шрам Валентин Эмильянович
МПК: H02J 7/00
Метки: аккумуляторной, устройство, батареи, зарядное
Текст:
...блок управления и две выходные клеммы, согласно полезной модели, содержит операционный усилитель, включенный в блок управления, который соединен с выводами аккумуляторной батареи. 2. При этом блок управления содержит не менее одного транзистора, оптопару и светодиод. 3. Также выпрямитель содержит по меньшей мере один диод и один тринистор. 2 36272007.06.30 4. Блок управления содержит узел формирования импульсов. 5. Узел формирования...
Способ определения электроемкости химических источников тока
Номер патента: 6603
Опубликовано: 30.12.2004
Авторы: Бреднев Александр Викторович, Урбанович Александр Анатольевич, Шумило Виктор Степанович, Сычик Василий Андреевич, Горожданов Александр Джонович, Сычик Андрей Васильевич
МПК: H02J 7/00
Метки: электроемкости, источников, способ, химических, определения, тока
Текст:
...измерения скорости изменения напряжения и сравнения ее с градуировочным значением,решается задача - существенно повышается точность измерения электроемкости ХИТ. Погрешность измерения электроемкости снижается более чем в 4 раза с 98-95(у прототипа) до 21 . Изложенная сущность изобретения поясняется фиг. 1-3, где на фиг. 1 представлена электрическая схема реализации метода, на фиг. 2 - зависимость, на фиг. 3 - зависимость С(/). 2 6603 1...
Автоматическое зарядное устройство “Хинта-М”
Номер патента: 2769
Опубликовано: 30.06.1999
Автор: Химин Николай Петрович
МПК: H02J 7/10, H02J 7/04, H02J 7/00...
Метки: автоматическое, устройство, зарядное, хинта-м
Текст:
...второго делителя напряжения и вторым входом второго элемента сравнения, первый элемент сравнения состоит из последовательно соединенных стабилитрона, ограничительного резистора и усилителя сравниваемого тока с защитным диодом, катод которого подключен к базе, а анод - к эмиттеру транзистора усилителя сравниваемого тока и третьему входу первого элемента сравнения, второй элемент сравнения состоит из последовательно соединенных...
Автоматическое зарядное усройство “Хинта-1″
Номер патента: 1186
Опубликовано: 14.06.1996
Автор: Химин Николай Петрович
МПК: H02J 7/10, H02J 7/00, H02J 7/04...
Метки: зарядное, автоматическое, усройство, хинта-1
Текст:
...значениевыходного напряжения начала зарядки АБ и дополнительно позволяет измерять напряжение на подключенной к устройству АБ, а также исключить кнопку Пуск. как избыточный элемент.Введение градуированной по выходному напряэкению шкалы и указателя положения оси подстроечното резистора делителя выходного напряжения узла автоматического отключения устройства от электросети упрощает его настройку, сводя ее к одноразовой установке указателя...
