Устройство для уплотнения листостебельчатых кормов

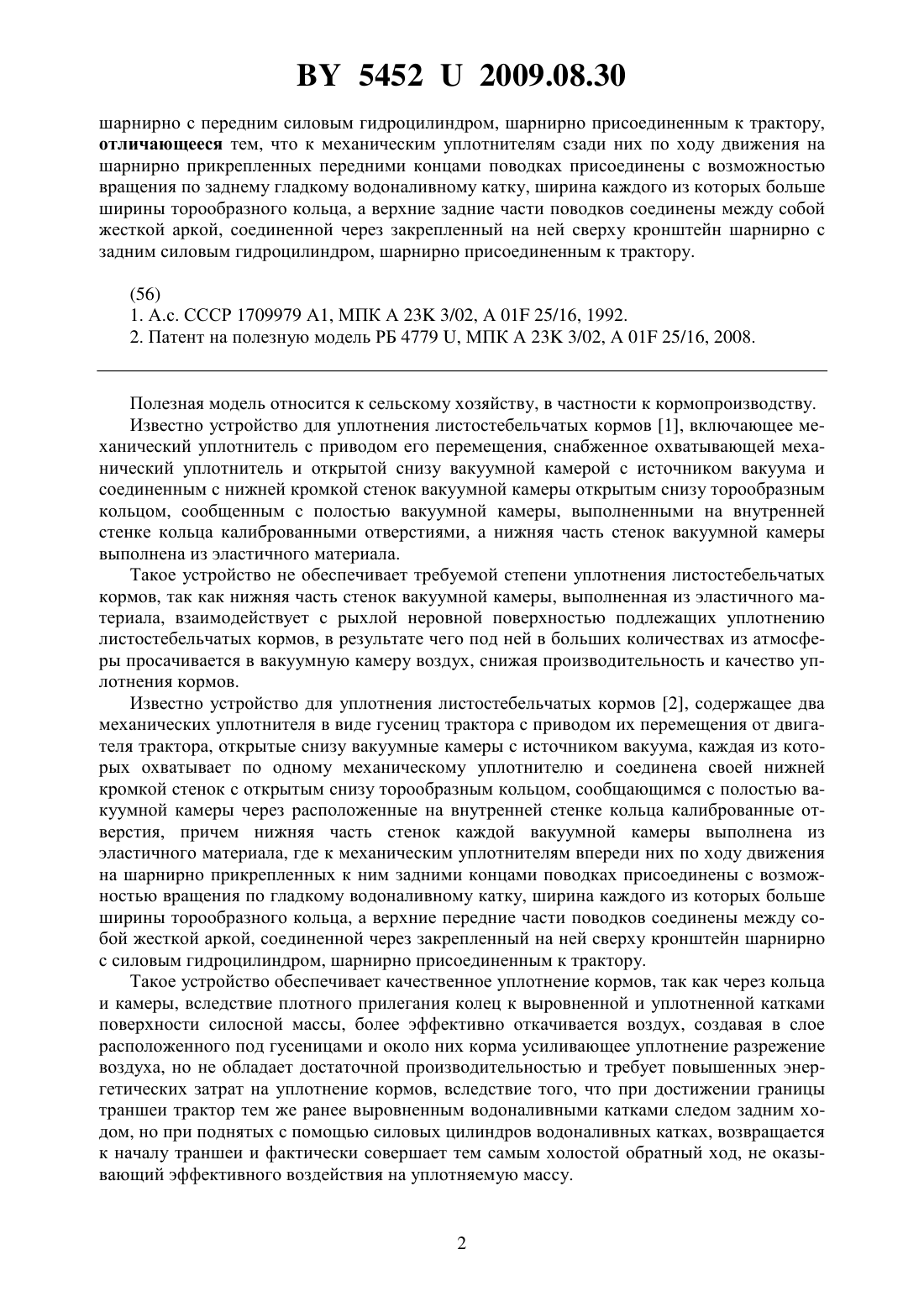

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ ЛИСТОСТЕБЕЛЬЧАТЫХ КОРМОВ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Сергей Викторович Основина Лариса Григорьевна Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для уплотнения листостебельчатых кормов, содержащее два механических уплотнителя в виде гусениц трактора с приводом их перемещения от двигателя трактора, открытые снизу вакуумные камеры с источником вакуума, каждая из которых охватывает по одному механическому уплотнителю и соединена своей нижней кромкой стенок с открытым снизу торообразным кольцом, сообщающимся с полостью вакуумной камеры через расположенные на внутренней стенке кольца калиброванные отверстия,причем нижняя часть стенок каждой вакуумной камеры выполнена из эластичного материала, при этом к механическим уплотнителям впереди них по ходу движения на шарнирно прикрепленных к ним задними концами поводках присоединены с возможностью вращения по переднему гладкому водоналивному катку, ширина каждого из которых больше ширины торообразного кольца, а верхние передние части поводков соединены между собой жесткой аркой, соединенной через закрепленный на ней сверху кронштейн 54522009.08.30 шарнирно с передним силовым гидроцилиндром, шарнирно присоединенным к трактору,отличающееся тем, что к механическим уплотнителям сзади них по ходу движения на шарнирно прикрепленных передними концами поводках присоединены с возможностью вращения по заднему гладкому водоналивному катку, ширина каждого из которых больше ширины торообразного кольца, а верхние задние части поводков соединены между собой жесткой аркой, соединенной через закрепленный на ней сверху кронштейн шарнирно с задним силовым гидроцилиндром, шарнирно присоединенным к трактору.(56) 1. А.с. СССР 1709979 А 1, МПК А 23 3/02, А 01 25/16, 1992. 2. Патент на полезную модель РБ 4779 , МПК А 23 3/02, А 01 25/16, 2008. Полезная модель относится к сельскому хозяйству, в частности к кормопроизводству. Известно устройство для уплотнения листостебельчатых кормов 1, включающее механический уплотнитель с приводом его перемещения, снабженное охватывающей механический уплотнитель и открытой снизу вакуумной камерой с источником вакуума и соединенным с нижней кромкой стенок вакуумной камеры открытым снизу торообразным кольцом, сообщенным с полостью вакуумной камеры, выполненными на внутренней стенке кольца калиброванными отверстиями, а нижняя часть стенок вакуумной камеры выполнена из эластичного материала. Такое устройство не обеспечивает требуемой степени уплотнения листостебельчатых кормов, так как нижняя часть стенок вакуумной камеры, выполненная из эластичного материала, взаимодействует с рыхлой неровной поверхностью подлежащих уплотнению листостебельчатых кормов, в результате чего под ней в больших количествах из атмосферы просачивается в вакуумную камеру воздух, снижая производительность и качество уплотнения кормов. Известно устройство для уплотнения листостебельчатых кормов 2, содержащее два механических уплотнителя в виде гусениц трактора с приводом их перемещения от двигателя трактора, открытые снизу вакуумные камеры с источником вакуума, каждая из которых охватывает по одному механическому уплотнителю и соединена своей нижней кромкой стенок с открытым снизу торообразным кольцом, сообщающимся с полостью вакуумной камеры через расположенные на внутренней стенке кольца калиброванные отверстия, причем нижняя часть стенок каждой вакуумной камеры выполнена из эластичного материала, где к механическим уплотнителям впереди них по ходу движения на шарнирно прикрепленных к ним задними концами поводках присоединены с возможностью вращения по гладкому водоналивному катку, ширина каждого из которых больше ширины торообразного кольца, а верхние передние части поводков соединены между собой жесткой аркой, соединенной через закрепленный на ней сверху кронштейн шарнирно с силовым гидроцилиндром, шарнирно присоединенным к трактору. Такое устройство обеспечивает качественное уплотнение кормов, так как через кольца и камеры, вследствие плотного прилегания колец к выровненной и уплотненной катками поверхности силосной массы, более эффективно откачивается воздух, создавая в слое расположенного под гусеницами и около них корма усиливающее уплотнение разрежение воздуха, но не обладает достаточной производительностью и требует повышенных энергетических затрат на уплотнение кормов, вследствие того, что при достижении границы траншеи трактор тем же ранее выровненным водоналивными катками следом задним ходом, но при поднятых с помощью силовых цилиндров водоналивных катках, возвращается к началу траншеи и фактически совершает тем самым холостой обратный ход, не оказывающий эффективного воздействия на уплотняемую массу. 54522009.08.30 Задача, которую решает полезная модель, заключается в повышении производительности и снижении энергетических затрат на уплотнение кормов. Поставленная задача решается с помощью устройства для уплотнения листостебельчатых кормов, содержащего два механических уплотнителя в виде гусениц трактора с приводом их перемещения от двигателя трактора, открытые снизу вакуумные камеры с источником вакуума, каждая из которых охватывает по одному механическому уплотнителю и соединена своей нижней кромкой стенок с открытым снизу торообразным кольцом, сообщающимся с полостью вакуумной камеры через расположенные на внутренней стенке кольца калиброванные отверстия, причем нижняя часть стенок каждой вакуумной камеры выполнена из эластичного материала, при этом к механическим уплотнителям впереди них по ходу движения на шарнирно прикрепленных к ним задними концами поводках присоединены с возможностью вращения по переднему гладкому водоналивному катку, ширина каждого из которых больше ширины торообразного кольца, а верхние передние части поводков соединены между собой жесткой аркой, соединенной через закрепленный на ней сверху кронштейн шарнирно с передним силовым гидроцилиндром,шарнирно присоединенным к трактору, где к механическим уплотнителям сзади них по ходу движения на шарнирно прикрепленных передними концами поводках присоединены с возможностью вращения по заднему гладкому водоналивному катку, ширина каждого из которых больше ширины торообразного кольца,а верхние задние части поводков соединены между собой жесткой аркой, соединенной через закрепленный на ней сверху кронштейн шарнирно с задним силовым гидроцилиндром, шарнирно присоединенным к трактору. Технический результат заключается в том, что при достижении границы траншеи трактор задним ходом, при поднятых с помощью силовых цилиндров передних и опущенных задних водоналивных катках, возвращается к началу траншеи и оказывает полноценное эффективное уплотняющее воздействие на листостебельчатые корма без холостого хода, что приводит к повышению производительности и снижению энергетических затрат на уплотнение кормов. На фиг. 1 показан общий вид устройства для уплотнения листостебельчатых кормов на фиг. 2 - сечение А-А на фиг. 1. Устройство содержит два механических уплотнителя в виде гусениц 1 и привод их перемещения от двигателя трактора 2. Каждая гусеница 1 охвачена открытой снизу вакуумной камерой 3, соединенной патрубком 4 с источником 5 вакуума. Нижняя часть 6 стенок 7 камеры 3 выполнена из эластичного материала. К нижней кромке части 6 стенки 7 прикреплено открытое снизу торообразное кольцо 8, на внутренней стенке 9 которого выполнены калиброванные отверстия 10. Последние сообщают торообразное кольцо 8 с полостью вакуумной камеры 3. К каждому механическому уплотнителю в виде гусеницы 1 впереди него по ходу движения на шарнирно прикрепленных к ним задними концами поводках 11 присоединен с возможностью вращения передний гладкий водоналивной каток 12, ширина которого больше ширины торообразного кольца 8, а верхние передние части поводков 11 соединены между собой жесткой аркой 13, соединенной через закрепленный на ней сверху кронштейн 14 шарнирно с передним силовым гидроцилиндром 15,шарнирно присоединенным своей нижней частью к трактору 2. К каждому механическому уплотнителю в виде гусеницы 1 сзади него по ходу движения на шарнирно прикрепленных к ним передними концами поводках 16 присоединен с возможностью вращения задний гладкий водоналивной каток 17, ширина которого больше ширины торообразного кольца 8, а верхние задние части поводков 16 соединены между собой жесткой аркой 18,соединенной через закрепленный на ней сверху кронштейн 19 шарнирно с задним силовым гидроцилиндром 20, шарнирно присоединенным своей нижней частью к трактору 2. Устройство работает следующим образом. 54522009.08.30 Трактор 2 въезжает на уложенный в траншею слой силосируемой массы. Одновременно с помощью силового переднего гидроцилиндра 15 опускаются в нижнее рабочее положение расположенные перед гусеницами 1 передние гладкие водоналивные катки 12 и включают в работу источник вакуума 5. При этом задние гладкие водоналивные катки 17 находятся в поднятом положении. При движении трактора 2 вперед передние гладкие водоналивные катки 12 разравнивают и одновременно уплотняют слои силосируемой массы, которые затем подвергаются воздействию механических уплотнителей в виде гусениц 1. При этом через кольца 8 и камеры 3 эффективно, вследствие плотного прилегания колец 8 к выровненной и уплотненной катками 12 поверхности силосной массы,откачивается воздух, создавая в слое расположенного под гусеницами 1 и около них корма усиливающее уплотнение разрежение воздуха. При достижении границы траншеи трактором 2 передние водоналивные катки 12 выглубляются, а задние 17 заглубляются. Далее трактор 2 движется задним ходом, задние гладкие водоналивные катки 17 разравнивают и одновременно уплотняют слои силосируемой массы, которые затем подвергаются воздействию механических уплотнителей в виде гусениц 1. При этом через кольца 8 и камеры 3 эффективно, вследствие плотного прилегания колец 8 к выровненной и уплотненной катками 17 поверхности силосной массы, откачивается воздух, создавая в слое расположенного под гусеницами 1 и около них корма усиливающее уплотнение разрежение воздуха. При достижении границы траншеи описанный технологический процесс уплотнения листостебельчатых кормов повторяется, причем исключаются время и энергозатраты на холостой ход. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
