Устройство фрезерного типа для отделения и подачи стебельчатых кормов

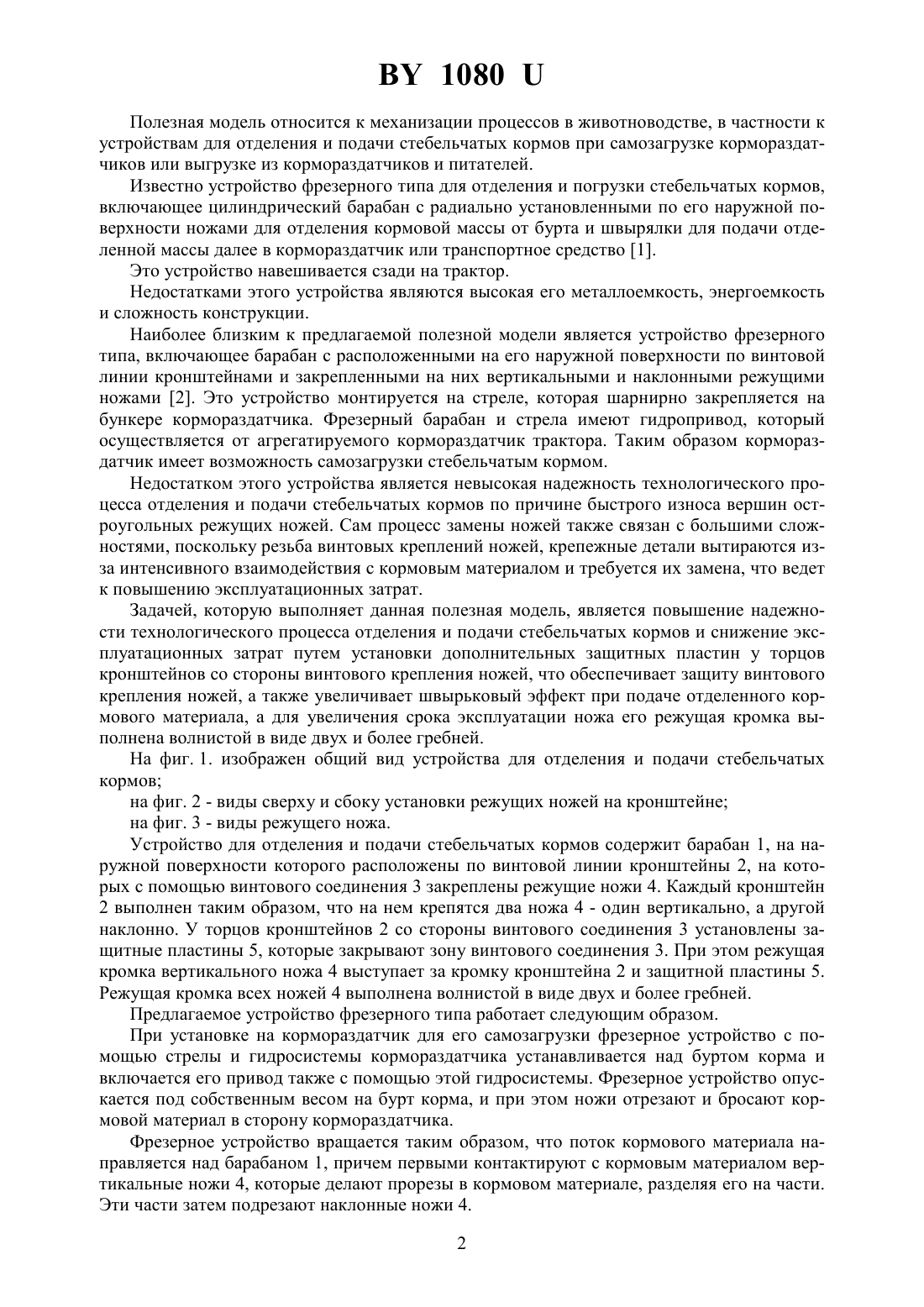

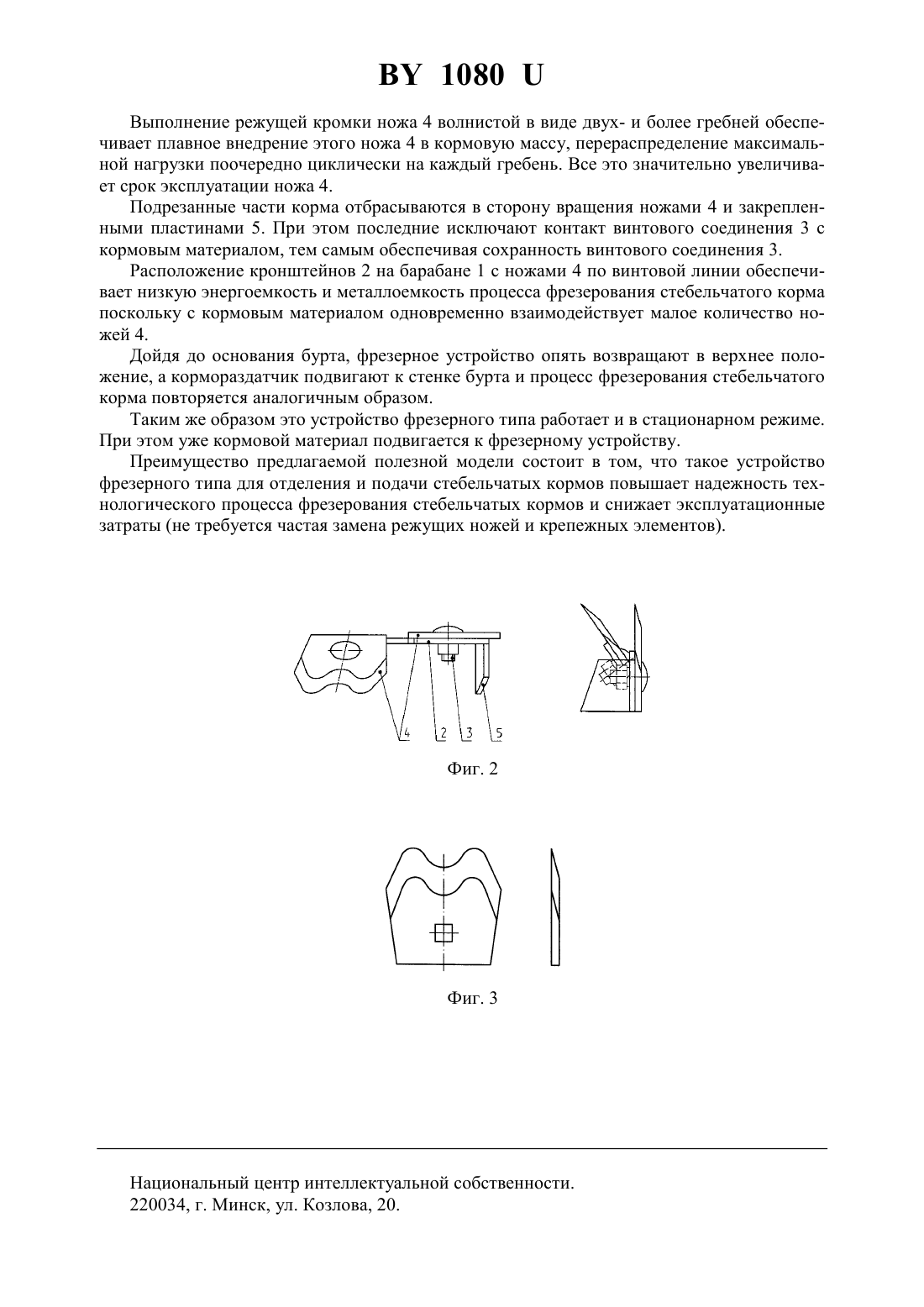

(51)01 29/00,01 5/02 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ФРЕЗЕРНОГО ТИПА ДЛЯ ОТДЕЛЕНИЯ И ПОДАЧИ СТЕБЕЛЬЧАТЫХ КОРМОВ(71) Заявитель Республиканское унитарное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(72) Авторы Башко Юрий Александрович Китиков Вадим Олегович Жандаренко Олег Борисович Казаченок Сергей Алексеевич Осипов Евгений Александрович Беспалко Леонид Николаевич(73) Патентообладатель Республиканское унитарное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(57) Устройство фрезерного типа для отделения и подачи стебельчатых кормов, содержащее барабан с расположенными на его наружной поверхности по винтовой линии кронштейнами и закрепленными на них вертикальными и наклонными режущими ножами,отличающееся тем, что дополнительно у торцов кронштейнов со стороны резьбового крепления ножей установлены защитные пластины, а режущая кромка ножа выполнена волнистой в виде двух и более гребней. 56) 1. Техника для животноводства и кормопроизводства. Каталог. Издание второе. - М.,1982. - С. 69. 2. Проспекты фирм ,и, . 1080 Полезная модель относится к механизации процессов в животноводстве, в частности к устройствам для отделения и подачи стебельчатых кормов при самозагрузке кормораздатчиков или выгрузке из кормораздатчиков и питателей. Известно устройство фрезерного типа для отделения и погрузки стебельчатых кормов,включающее цилиндрический барабан с радиально установленными по его наружной поверхности ножами для отделения кормовой массы от бурта и швырялки для подачи отделенной массы далее в кормораздатчик или транспортное средство 1. Это устройство навешивается сзади на трактор. Недостатками этого устройства являются высокая его металлоемкость, энергоемкость и сложность конструкции. Наиболее близким к предлагаемой полезной модели является устройство фрезерного типа, включающее барабан с расположенными на его наружной поверхности по винтовой линии кронштейнами и закрепленными на них вертикальными и наклонными режущими ножами 2. Это устройство монтируется на стреле, которая шарнирно закрепляется на бункере кормораздатчика. Фрезерный барабан и стрела имеют гидропривод, который осуществляется от агрегатируемого кормораздатчик трактора. Таким образом кормораздатчик имеет возможность самозагрузки стебельчатым кормом. Недостатком этого устройства является невысокая надежность технологического процесса отделения и подачи стебельчатых кормов по причине быстрого износа вершин остроугольных режущих ножей. Сам процесс замены ножей также связан с большими сложностями, поскольку резьба винтовых креплений ножей, крепежные детали вытираются изза интенсивного взаимодействия с кормовым материалом и требуется их замена, что ведет к повышению эксплуатационных затрат. Задачей, которую выполняет данная полезная модель, является повышение надежности технологического процесса отделения и подачи стебельчатых кормов и снижение эксплуатационных затрат путем установки дополнительных защитных пластин у торцов кронштейнов со стороны винтового крепления ножей, что обеспечивает защиту винтового крепления ножей, а также увеличивает швырьковый эффект при подаче отделенного кормового материала, а для увеличения срока эксплуатации ножа его режущая кромка выполнена волнистой в виде двух и более гребней. На фиг. 1. изображен общий вид устройства для отделения и подачи стебельчатых кормов на фиг. 2 - виды сверху и сбоку установки режущих ножей на кронштейне на фиг. 3 - виды режущего ножа. Устройство для отделения и подачи стебельчатых кормов содержит барабан 1, на наружной поверхности которого расположены по винтовой линии кронштейны 2, на которых с помощью винтового соединения 3 закреплены режущие ножи 4. Каждый кронштейн 2 выполнен таким образом, что на нем крепятся два ножа 4 - один вертикально, а другой наклонно. У торцов кронштейнов 2 со стороны винтового соединения 3 установлены защитные пластины 5, которые закрывают зону винтового соединения 3. При этом режущая кромка вертикального ножа 4 выступает за кромку кронштейна 2 и защитной пластины 5. Режущая кромка всех ножей 4 выполнена волнистой в виде двух и более гребней. Предлагаемое устройство фрезерного типа работает следующим образом. При установке на кормораздатчик для его самозагрузки фрезерное устройство с помощью стрелы и гидросистемы кормораздатчика устанавливается над буртом корма и включается его привод также с помощью этой гидросистемы. Фрезерное устройство опускается под собственным весом на бурт корма, и при этом ножи отрезают и бросают кормовой материал в сторону кормораздатчика. Фрезерное устройство вращается таким образом, что поток кормового материала направляется над барабаном 1, причем первыми контактируют с кормовым материалом вертикальные ножи 4, которые делают прорезы в кормовом материале, разделяя его на части. Эти части затем подрезают наклонные ножи 4. 2 1080 Выполнение режущей кромки ножа 4 волнистой в виде двух- и более гребней обеспечивает плавное внедрение этого ножа 4 в кормовую массу, перераспределение максимальной нагрузки поочередно циклически на каждый гребень. Все это значительно увеличивает срок эксплуатации ножа 4. Подрезанные части корма отбрасываются в сторону вращения ножами 4 и закрепленными пластинами 5. При этом последние исключают контакт винтового соединения 3 с кормовым материалом, тем самым обеспечивая сохранность винтового соединения 3. Расположение кронштейнов 2 на барабане 1 с ножами 4 по винтовой линии обеспечивает низкую энергоемкость и металлоемкость процесса фрезерования стебельчатого корма поскольку с кормовым материалом одновременно взаимодействует малое количество ножей 4. Дойдя до основания бурта, фрезерное устройство опять возвращают в верхнее положение, а кормораздатчик подвигают к стенке бурта и процесс фрезерования стебельчатого корма повторяется аналогичным образом. Таким же образом это устройство фрезерного типа работает и в стационарном режиме. При этом уже кормовой материал подвигается к фрезерному устройству. Преимущество предлагаемой полезной модели состоит в том, что такое устройство фрезерного типа для отделения и подачи стебельчатых кормов повышает надежность технологического процесса фрезерования стебельчатых кормов и снижает эксплуатационные затраты (не требуется частая замена режущих ножей и крепежных элементов). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
