Устройство для приготовления жидких зерновых кормов

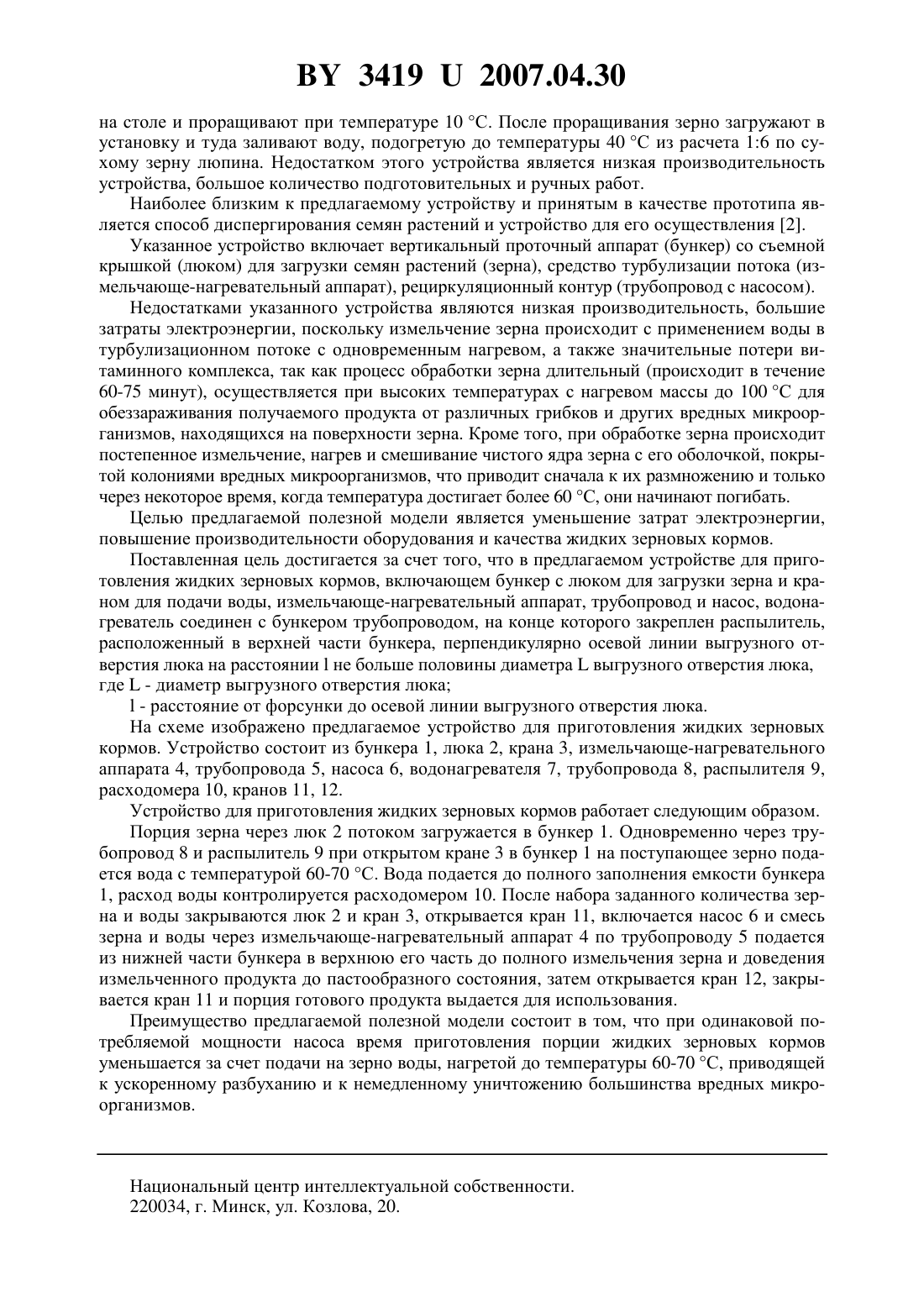

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРИГОТОВЛЕНИЯ ЖИДКИХ ЗЕРНОВЫХ КОРМОВ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Передня Владимир Иванович Селезнев Арнольд Дмитриевич Хруцкий Владимир Иванович Пилюк Сергей Николаевич Передня Анастасия Андреевна(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Устройство для приготовления жидких зерновых кормов, включающее бункер с люком для загрузки зерна и краном для подачи воды, измельчающе-нагревательный аппарат,трубопровод, насос, отличающееся тем, что водонагреватель соединен с бункером трубопроводом, на конце которого закреплен распылитель, расположенный в верхней части бункера перпендикулярно осевой линии выгрузного отверстия люка на расстояниине больше половины диаметравыгрузного отверстия люка, где- диаметр выгрузного отверстия люка- расстояние от форсунки до осевой линии выгрузного отверстия люка. Полезная модель относится к области сельского хозяйства, в частности к приготовлению жидких зерновых кормов при производстве заменителей цельного молока (ЗЦМ) для телят и поросят. Известен способ и устройство для получения молока из зерна люпина 1 путем замачивания люпина на 12 часов, затем воду сливают, зерно расстилают слоем толщиной 5 см 34192007.04.30 на столе и проращивают при температуре 10 С. После проращивания зерно загружают в установку и туда заливают воду, подогретую до температуры 40 С из расчета 16 по сухому зерну люпина. Недостатком этого устройства является низкая производительность устройства, большое количество подготовительных и ручных работ. Наиболее близким к предлагаемому устройству и принятым в качестве прототипа является способ диспергирования семян растений и устройство для его осуществления 2. Указанное устройство включает вертикальный проточный аппарат (бункер) со съемной крышкой (люком) для загрузки семян растений (зерна), средство турбулизации потока (измельчающе-нагревательный аппарат), рециркуляционный контур (трубопровод с насосом). Недостатками указанного устройства являются низкая производительность, большие затраты электроэнергии, поскольку измельчение зерна происходит с применением воды в турбулизационном потоке с одновременным нагревом, а также значительные потери витаминного комплекса, так как процесс обработки зерна длительный (происходит в течение 60-75 минут), осуществляется при высоких температурах с нагревом массы до 100 С для обеззараживания получаемого продукта от различных грибков и других вредных микроорганизмов, находящихся на поверхности зерна. Кроме того, при обработке зерна происходит постепенное измельчение, нагрев и смешивание чистого ядра зерна с его оболочкой, покрытой колониями вредных микроорганизмов, что приводит сначала к их размножению и только через некоторое время, когда температура достигает более 60 С, они начинают погибать. Целью предлагаемой полезной модели является уменьшение затрат электроэнергии,повышение производительности оборудования и качества жидких зерновых кормов. Поставленная цель достигается за счет того, что в предлагаемом устройстве для приготовления жидких зерновых кормов, включающем бункер с люком для загрузки зерна и краном для подачи воды, измельчающе-нагревательный аппарат, трубопровод и насос, водонагреватель соединен с бункером трубопроводом, на конце которого закреплен распылитель,расположенный в верхней части бункера, перпендикулярно осевой линии выгрузного отверстия люка на расстояниине больше половины диаметравыгрузного отверстия люка,где- диаметр выгрузного отверстия люка- расстояние от форсунки до осевой линии выгрузного отверстия люка. На схеме изображено предлагаемое устройство для приготовления жидких зерновых кормов. Устройство состоит из бункера 1, люка 2, крана 3, измельчающе-нагревательного аппарата 4, трубопровода 5, насоса 6, водонагревателя 7, трубопровода 8, распылителя 9,расходомера 10, кранов 11, 12. Устройство для приготовления жидких зерновых кормов работает следующим образом. Порция зерна через люк 2 потоком загружается в бункер 1. Одновременно через трубопровод 8 и распылитель 9 при открытом кране 3 в бункер 1 на поступающее зерно подается вода с температурой 60-70 С. Вода подается до полного заполнения емкости бункера 1, расход воды контролируется расходомером 10. После набора заданного количества зерна и воды закрываются люк 2 и кран 3, открывается кран 11, включается насос 6 и смесь зерна и воды через измельчающе-нагревательный аппарат 4 по трубопроводу 5 подается из нижней части бункера в верхнюю его часть до полного измельчения зерна и доведения измельченного продукта до пастообразного состояния, затем открывается кран 12, закрывается кран 11 и порция готового продукта выдается для использования. Преимущество предлагаемой полезной модели состоит в том, что при одинаковой потребляемой мощности насоса время приготовления порции жидких зерновых кормов уменьшается за счет подачи на зерно воды, нагретой до температуры 60-70 С, приводящей к ускоренному разбуханию и к немедленному уничтожению большинства вредных микроорганизмов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
