Устройство для уплотнения листостебельчатых кормов

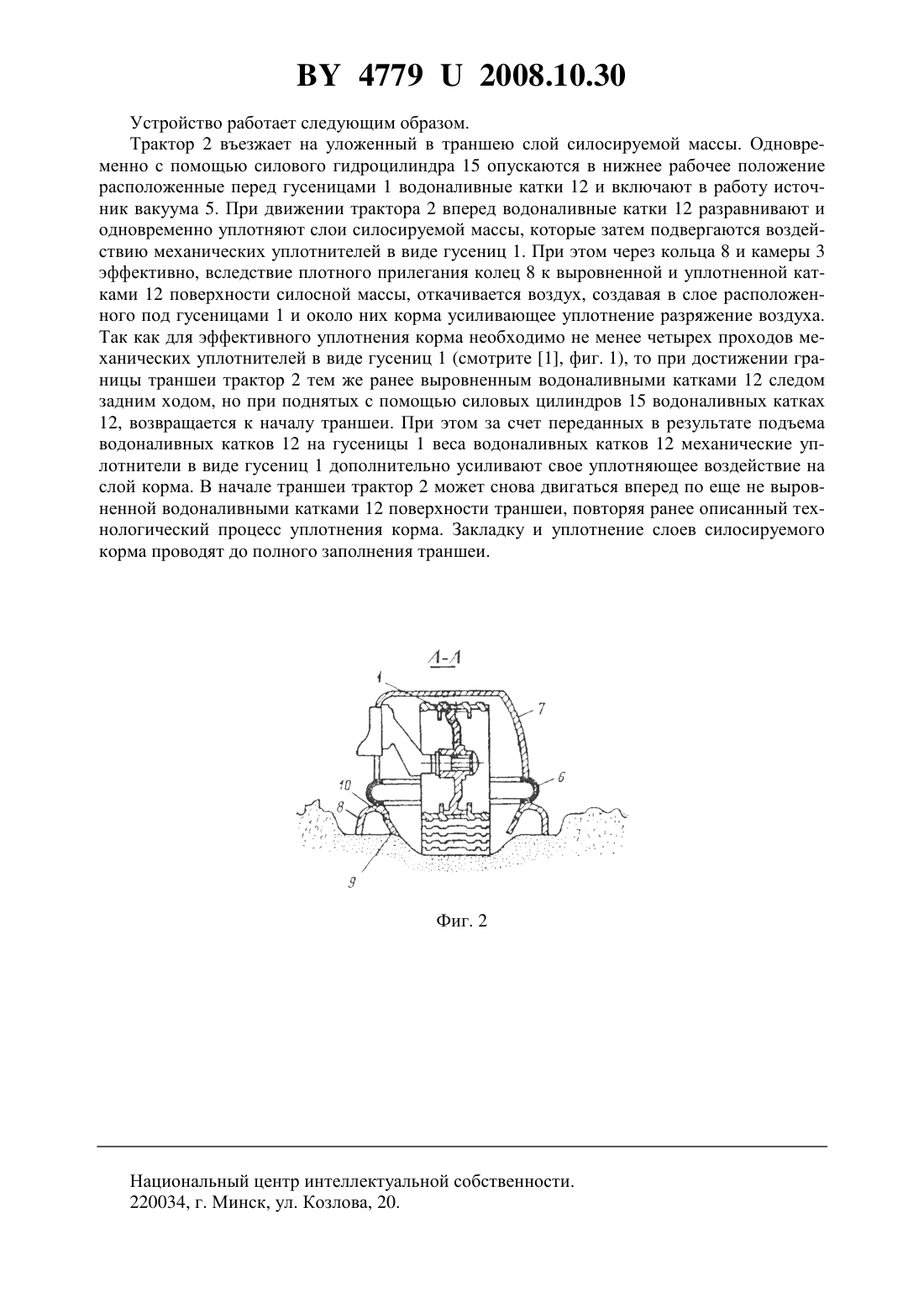

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ ЛИСТОСТЕБЕЛЬЧАТЫХ КОРМОВ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Агейчик Валерий Александрович Основин Сергей Викторович Мееровский Анатолий Семенович Основина Лариса Григорьевна(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Устройство для уплотнения листостебельчатых кормов, содержащее два механических уплотнителя в виде гусениц трактора с приводом их перемещения от двигателя трактора,открытые снизу вакуумные камеры с источником вакуума, каждая из которых охватывает по одному механическому уплотнителю и соединена своей нижней кромкой стенок с открытым снизу торообразным кольцом, сообщающимся с полостью вакуумной камеры через расположенные на внутренней стенке кольца калиброванные отверстия, причем нижняя часть стенок каждой вакуумной камеры выполнена из эластичного материала, отличающееся тем, что к механическим уплотнителям впереди их по ходу движения на шарнирно прикрепленных к ним задними концами поводках присоединены с возможностью вращения по гладкому водоналивному катку, ширина каждого из которых больше ширины торообразного кольца, а верхние передние части поводков соединены между собой жесткой аркой, соединенной через закрепленный на ней сверху кронштейн шарнирно с силовым гидроцилиндром, шарнирно присоединенным к трактору. Предлагаемое техническое решение относится к сельскому хозяйству, в частности к кормопроизводству. Известно устройство для уплотнения листостебельчатых кормов 1, включающее механический уплотнитель с приводом его перемещения, снабженное охватывающей механический уплотнитель и открытой снизу вакуумной камерой с источником вакуума и соединенным с нижней кромкой стенок вакуумной камеры открытым снизу торообразным кольцом, сообщенным с полостью вакуумной камеры, выполненными на внутренней стенке кольца калиброванными отверстиями, а нижняя часть стенок вакуумной камеры выполнена из эластичного материала. Такое устройство не обеспечивает требуемой степени уплотнения листостебельчатых кормов, так как нижняя часть стенок вакуумной камеры, выполненная из эластичного материала, взаимодействует с рыхлой неровной поверхностью подлежащих уплотнению листостебельчатых кормов, в результате чего под ней в больших количествах из атмосферы просачивается в вакуумную камеру воздух, снижая производительность и качество уплотнения кормов. Задачей предлагаемой полезной модели является повышение производительности и качества уплотнения кормов. Поставленная задача решается с помощью устройства для уплотнения листостебельчатых кормов, содержащего два механических уплотнителя в виде гусениц трактора с приводом их перемещения от двигателя трактора, открытые снизу вакуумные камеры с источником вакуума, каждая из которых охватывает по одному механическому уплотнителю и соединена своей нижней кромкой стенок с открытым снизу торообразным кольцом, сообщающимся с полостью вакуумной камеры через расположенные на внутренней стенке кольца калиброванные отверстия, причем нижняя часть стенок каждой вакуумной камеры выполнена из эластичного материала, где к механическим уплотнителям впереди их по ходу движения на шарнирно прикрепленных к ним задними концами поводках присоединены с возможностью вращения по гладкому водоналивному катку, ширина каждого из которых больше ширины торообразного кольца, а верхние передние части поводков соединены между собой жесткой аркой, соединенной через закрепленный на ней сверху кронштейн шарнирно с силовым гидроцилиндром, шарнирно присоединенным к трактору. На фиг. 1 показан общий вид устройства для уплотнения листостебельчатых кормов на фиг. 2 - сечение А-А на фиг. 1. Устройство содержит два механических уплотнителя в виде гусениц 1 и привод их перемещения от двигателя трактора 2. Каждая гусеница 1 охвачена открытой снизу вакуумной камерой 3, соединенной патрубком 4 с источником 5 вакуума. Нижняя часть 6 стенок 7 камеры 3 выполнена из эластичного материала. К нижней кромке части 6 стенки 7 прикреплено открытое снизу торообразное кольцо 8, на внутренней стенке 9 которого выполнены калиброванные отверстия 10. Последние сообщают торообразное кольцо 8 с полостью вакуумной камеры 3. К каждому механическому уплотнителю в виде гусеницы 1 впереди его по ходу движения на шарнирно прикрепленных к ним задними концами поводках 11 присоединен с возможностью вращения гладкий водоналивной каток 12, ширина которого больше ширины торообразного кольца 8, а верхние передние части поводков 11 соединены между собой жесткой аркой 13, соединенной через закрепленный на ней сверху кронштейн 14 шарнирно с силовым гидроцилиндром 15, шарнирно присоединенным своей нижней частью к трактору 2. 2 47792008.10.30 Устройство работает следующим образом. Трактор 2 въезжает на уложенный в траншею слой силосируемой массы. Одновременно с помощью силового гидроцилиндра 15 опускаются в нижнее рабочее положение расположенные перед гусеницами 1 водоналивные катки 12 и включают в работу источник вакуума 5. При движении трактора 2 вперед водоналивные катки 12 разравнивают и одновременно уплотняют слои силосируемой массы, которые затем подвергаются воздействию механических уплотнителей в виде гусениц 1. При этом через кольца 8 и камеры 3 эффективно, вследствие плотного прилегания колец 8 к выровненной и уплотненной катками 12 поверхности силосной массы, откачивается воздух, создавая в слое расположенного под гусеницами 1 и около них корма усиливающее уплотнение разряжение воздуха. Так как для эффективного уплотнения корма необходимо не менее четырех проходов механических уплотнителей в виде гусениц 1 (смотрите 1, фиг. 1), то при достижении границы траншеи трактор 2 тем же ранее выровненным водоналивными катками 12 следом задним ходом, но при поднятых с помощью силовых цилиндров 15 водоналивных катках 12, возвращается к началу траншеи. При этом за счет переданных в результате подъема водоналивных катков 12 на гусеницы 1 веса водоналивных катков 12 механические уплотнители в виде гусениц 1 дополнительно усиливают свое уплотняющее воздействие на слой корма. В начале траншеи трактор 2 может снова двигаться вперед по еще не выровненной водоналивными катками 12 поверхности траншеи, повторяя ранее описанный технологический процесс уплотнения корма. Закладку и уплотнение слоев силосируемого корма проводят до полного заполнения траншеи. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
