Письменно-компьютерный стол

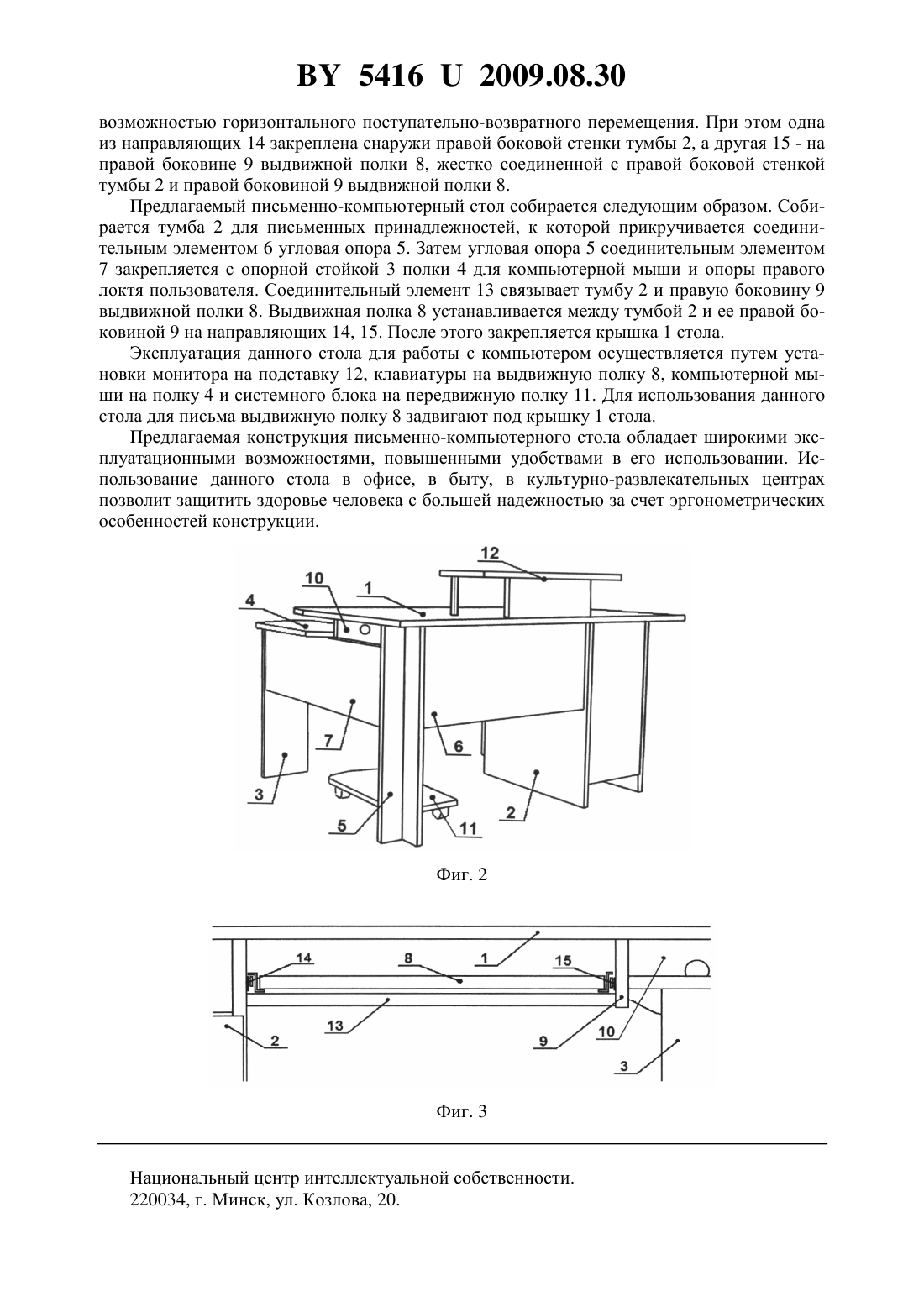

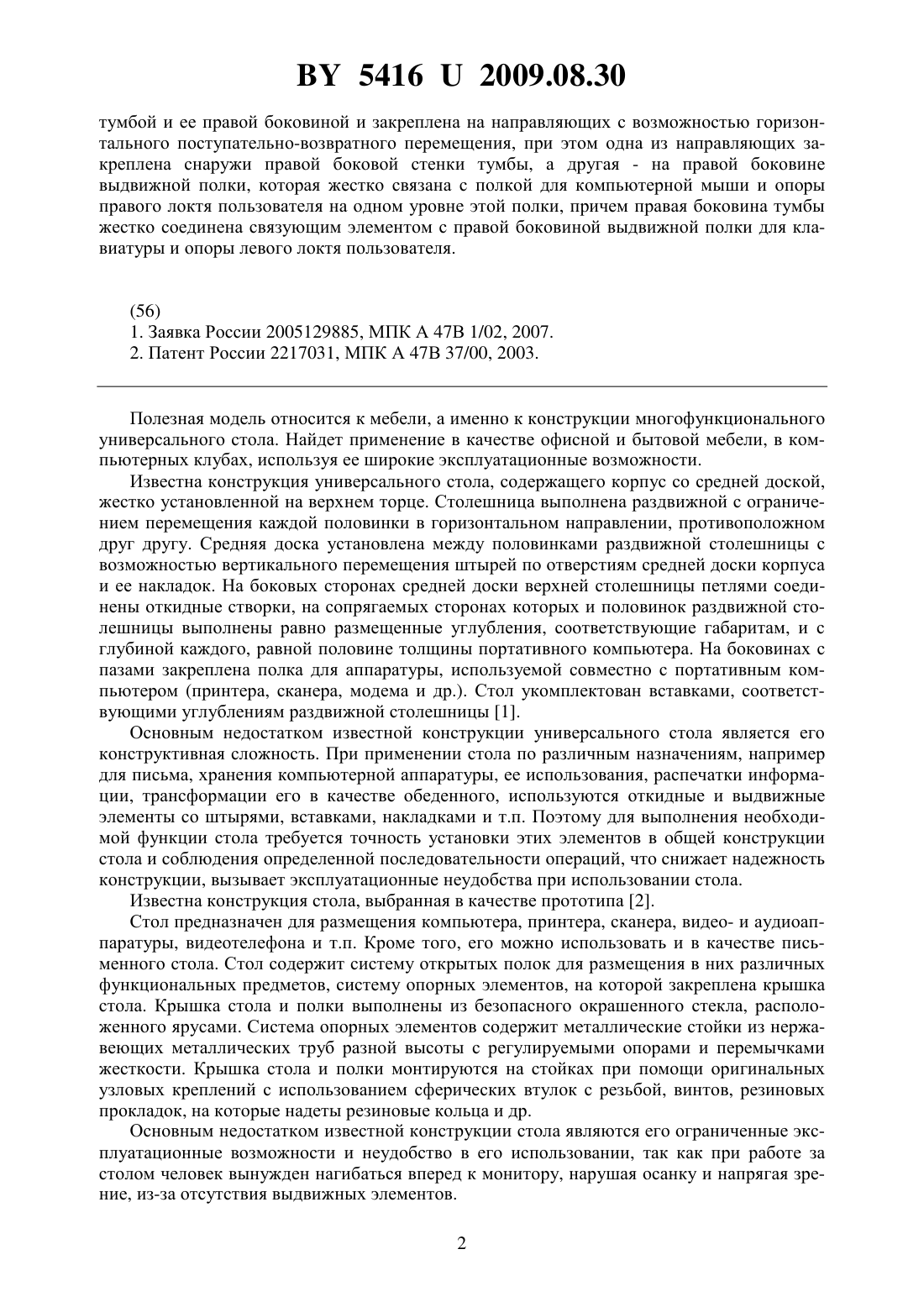

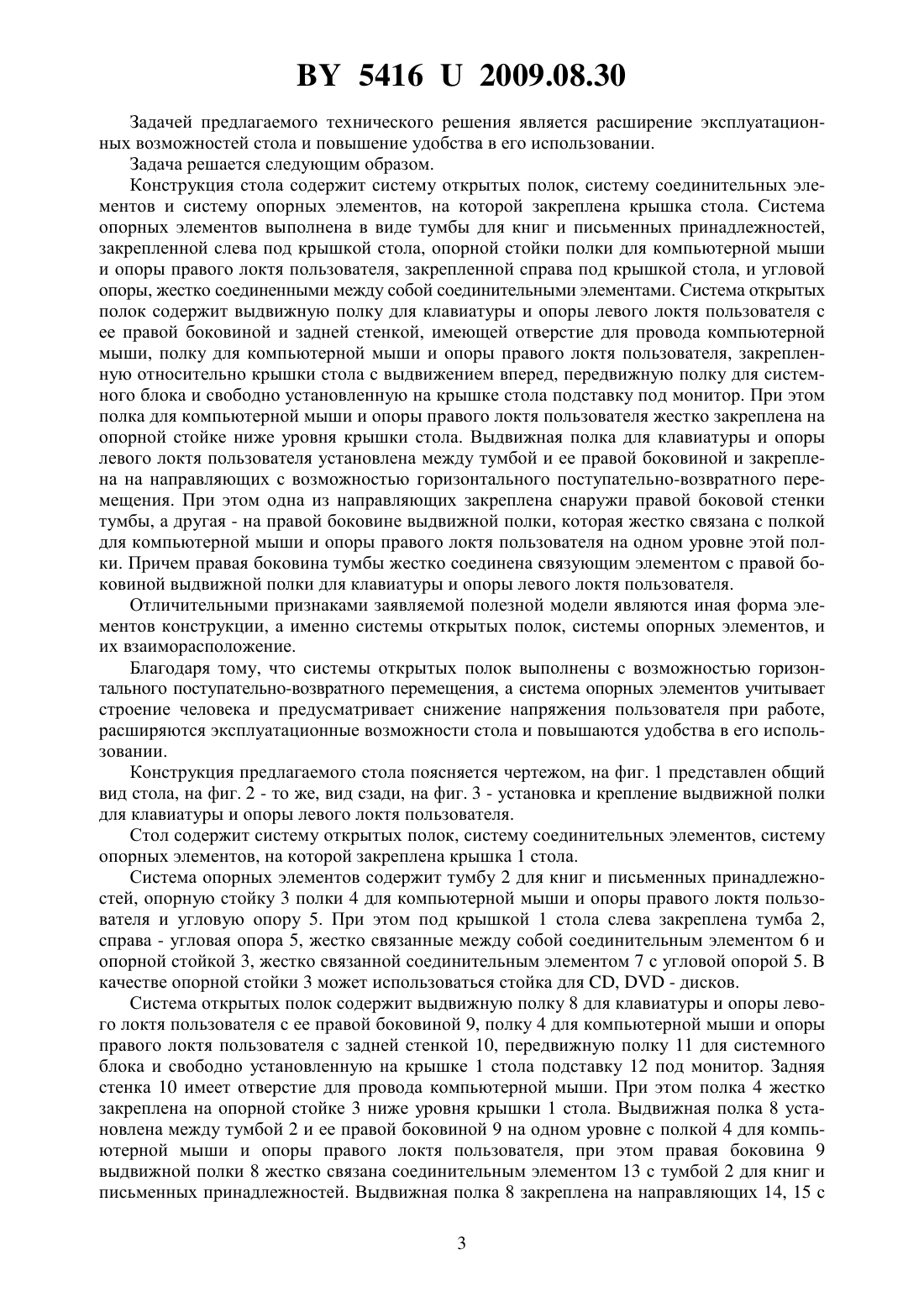

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Слимнев Андрей Леонидович(72) Автор Слимнев Андрей Леонидович(73) Патентообладатель Слимнев Андрей Леонидович(57) Письменно-компьютерный стол, содержащий систему открытых полок, систему соединительных элементов, систему опорных элементов, на которой закреплена крышка стола, отличающийся тем, что система опорных элементов выполнена в виде тумбы для книг и письменных принадлежностей, закрепленной слева под крышкой стола, опорной стойки полки для компьютерной мыши и опоры правого локтя пользователя, закрепленной справа под крышкой стола, и угловой опоры, жестко соединенными между собой соединительными элементами, система открытых полок содержит выдвижную полку для клавиатуры и опоры левого локтя пользователя с ее правой боковиной, полку для компьютерной мыши и опоры правого локтя пользователя с задней стенкой с отверстием для провода компьютерной мыши, закрепленную относительно крышки стола с выдвижением вперед, передвижную полку для системного блока и свободно установленную на крышке стола подставку под монитор, при этом полка для компьютерной мыши и опоры правого локтя пользователя жестко закреплена на опорной стойке ниже уровня крышки стола, выдвижная полка для клавиатуры и опоры левого локтя пользователя установлена между 54162009.08.30 тумбой и ее правой боковиной и закреплена на направляющих с возможностью горизонтального поступательно-возвратного перемещения, при этом одна из направляющих закреплена снаружи правой боковой стенки тумбы, а другая - на правой боковине выдвижной полки, которая жестко связана с полкой для компьютерной мыши и опоры правого локтя пользователя на одном уровне этой полки, причем правая боковина тумбы жестко соединена связующим элементом с правой боковиной выдвижной полки для клавиатуры и опоры левого локтя пользователя.(56) 1. Заявка России 2005129885, МПК А 47 В 1/02, 2007. 2. Патент России 2217031, МПК А 47 В 37/00, 2003. Полезная модель относится к мебели, а именно к конструкции многофункционального универсального стола. Найдет применение в качестве офисной и бытовой мебели, в компьютерных клубах, используя ее широкие эксплуатационные возможности. Известна конструкция универсального стола, содержащего корпус со средней доской,жестко установленной на верхнем торце. Столешница выполнена раздвижной с ограничением перемещения каждой половинки в горизонтальном направлении, противоположном друг другу. Средняя доска установлена между половинками раздвижной столешницы с возможностью вертикального перемещения штырей по отверстиям средней доски корпуса и ее накладок. На боковых сторонах средней доски верхней столешницы петлями соединены откидные створки, на сопрягаемых сторонах которых и половинок раздвижной столешницы выполнены равно размещенные углубления, соответствующие габаритам, и с глубиной каждого, равной половине толщины портативного компьютера. На боковинах с пазами закреплена полка для аппаратуры, используемой совместно с портативным компьютером (принтера, сканера, модема и др.). Стол укомплектован вставками, соответствующими углублениям раздвижной столешницы 1. Основным недостатком известной конструкции универсального стола является его конструктивная сложность. При применении стола по различным назначениям, например для письма, хранения компьютерной аппаратуры, ее использования, распечатки информации, трансформации его в качестве обеденного, используются откидные и выдвижные элементы со штырями, вставками, накладками и т.п. Поэтому для выполнения необходимой функции стола требуется точность установки этих элементов в общей конструкции стола и соблюдения определенной последовательности операций, что снижает надежность конструкции, вызывает эксплуатационные неудобства при использовании стола. Известна конструкция стола, выбранная в качестве прототипа 2. Стол предназначен для размещения компьютера, принтера, сканера, видео- и аудиоаппаратуры, видеотелефона и т.п. Кроме того, его можно использовать и в качестве письменного стола. Стол содержит систему открытых полок для размещения в них различных функциональных предметов, систему опорных элементов, на которой закреплена крышка стола. Крышка стола и полки выполнены из безопасного окрашенного стекла, расположенного ярусами. Система опорных элементов содержит металлические стойки из нержавеющих металлических труб разной высоты с регулируемыми опорами и перемычками жесткости. Крышка стола и полки монтируются на стойках при помощи оригинальных узловых креплений с использованием сферических втулок с резьбой, винтов, резиновых прокладок, на которые надеты резиновые кольца и др. Основным недостатком известной конструкции стола являются его ограниченные эксплуатационные возможности и неудобство в его использовании, так как при работе за столом человек вынужден нагибаться вперед к монитору, нарушая осанку и напрягая зрение, из-за отсутствия выдвижных элементов. 2 54162009.08.30 Задачей предлагаемого технического решения является расширение эксплуатационных возможностей стола и повышение удобства в его использовании. Задача решается следующим образом. Конструкция стола содержит систему открытых полок, систему соединительных элементов и систему опорных элементов, на которой закреплена крышка стола. Система опорных элементов выполнена в виде тумбы для книг и письменных принадлежностей,закрепленной слева под крышкой стола, опорной стойки полки для компьютерной мыши и опоры правого локтя пользователя, закрепленной справа под крышкой стола, и угловой опоры, жестко соединенными между собой соединительными элементами. Система открытых полок содержит выдвижную полку для клавиатуры и опоры левого локтя пользователя с ее правой боковиной и задней стенкой, имеющей отверстие для провода компьютерной мыши, полку для компьютерной мыши и опоры правого локтя пользователя, закрепленную относительно крышки стола с выдвижением вперед, передвижную полку для системного блока и свободно установленную на крышке стола подставку под монитор. При этом полка для компьютерной мыши и опоры правого локтя пользователя жестко закреплена на опорной стойке ниже уровня крышки стола. Выдвижная полка для клавиатуры и опоры левого локтя пользователя установлена между тумбой и ее правой боковиной и закреплена на направляющих с возможностью горизонтального поступательно-возвратного перемещения. При этом одна из направляющих закреплена снаружи правой боковой стенки тумбы, а другая - на правой боковине выдвижной полки, которая жестко связана с полкой для компьютерной мыши и опоры правого локтя пользователя на одном уровне этой полки. Причем правая боковина тумбы жестко соединена связующим элементом с правой боковиной выдвижной полки для клавиатуры и опоры левого локтя пользователя. Отличительными признаками заявляемой полезной модели являются иная форма элементов конструкции, а именно системы открытых полок, системы опорных элементов, и их взаиморасположение. Благодаря тому, что системы открытых полок выполнены с возможностью горизонтального поступательно-возвратного перемещения, а система опорных элементов учитывает строение человека и предусматривает снижение напряжения пользователя при работе,расширяются эксплуатационные возможности стола и повышаются удобства в его использовании. Конструкция предлагаемого стола поясняется чертежом, на фиг. 1 представлен общий вид стола, на фиг. 2 - то же, вид сзади, на фиг. 3 - установка и крепление выдвижной полки для клавиатуры и опоры левого локтя пользователя. Стол содержит систему открытых полок, систему соединительных элементов, систему опорных элементов, на которой закреплена крышка 1 стола. Система опорных элементов содержит тумбу 2 для книг и письменных принадлежностей, опорную стойку 3 полки 4 для компьютерной мыши и опоры правого локтя пользователя и угловую опору 5. При этом под крышкой 1 стола слева закреплена тумба 2,справа - угловая опора 5, жестко связанные между собой соединительным элементом 6 и опорной стойкой 3, жестко связанной соединительным элементом 7 с угловой опорой 5. В качестве опорной стойки 3 может использоваться стойка для ,- дисков. Система открытых полок содержит выдвижную полку 8 для клавиатуры и опоры левого локтя пользователя с ее правой боковиной 9, полку 4 для компьютерной мыши и опоры правого локтя пользователя с задней стенкой 10, передвижную полку 11 для системного блока и свободно установленную на крышке 1 стола подставку 12 под монитор. Задняя стенка 10 имеет отверстие для провода компьютерной мыши. При этом полка 4 жестко закреплена на опорной стойке 3 ниже уровня крышки 1 стола. Выдвижная полка 8 установлена между тумбой 2 и ее правой боковиной 9 на одном уровне с полкой 4 для компьютерной мыши и опоры правого локтя пользователя, при этом правая боковина 9 выдвижной полки 8 жестко связана соединительным элементом 13 с тумбой 2 для книг и письменных принадлежностей. Выдвижная полка 8 закреплена на направляющих 14, 15 с 3 54162009.08.30 возможностью горизонтального поступательно-возвратного перемещения. При этом одна из направляющих 14 закреплена снаружи правой боковой стенки тумбы 2, а другая 15 - на правой боковине 9 выдвижной полки 8, жестко соединенной с правой боковой стенкой тумбы 2 и правой боковиной 9 выдвижной полки 8. Предлагаемый письменно-компьютерный стол собирается следующим образом. Собирается тумба 2 для письменных принадлежностей, к которой прикручивается соединительным элементом 6 угловая опора 5. Затем угловая опора 5 соединительным элементом 7 закрепляется с опорной стойкой 3 полки 4 для компьютерной мыши и опоры правого локтя пользователя. Соединительный элемент 13 связывает тумбу 2 и правую боковину 9 выдвижной полки 8. Выдвижная полка 8 устанавливается между тумбой 2 и ее правой боковиной 9 на направляющих 14, 15. После этого закрепляется крышка 1 стола. Эксплуатация данного стола для работы с компьютером осуществляется путем установки монитора на подставку 12, клавиатуры на выдвижную полку 8, компьютерной мыши на полку 4 и системного блока на передвижную полку 11. Для использования данного стола для письма выдвижную полку 8 задвигают под крышку 1 стола. Предлагаемая конструкция письменно-компьютерного стола обладает широкими эксплуатационными возможностями, повышенными удобствами в его использовании. Использование данного стола в офисе, в быту, в культурно-развлекательных центрах позволит защитить здоровье человека с большей надежностью за счет эргонометрических особенностей конструкции. Фиг. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
