Стеновое ограждение пропарочной камеры

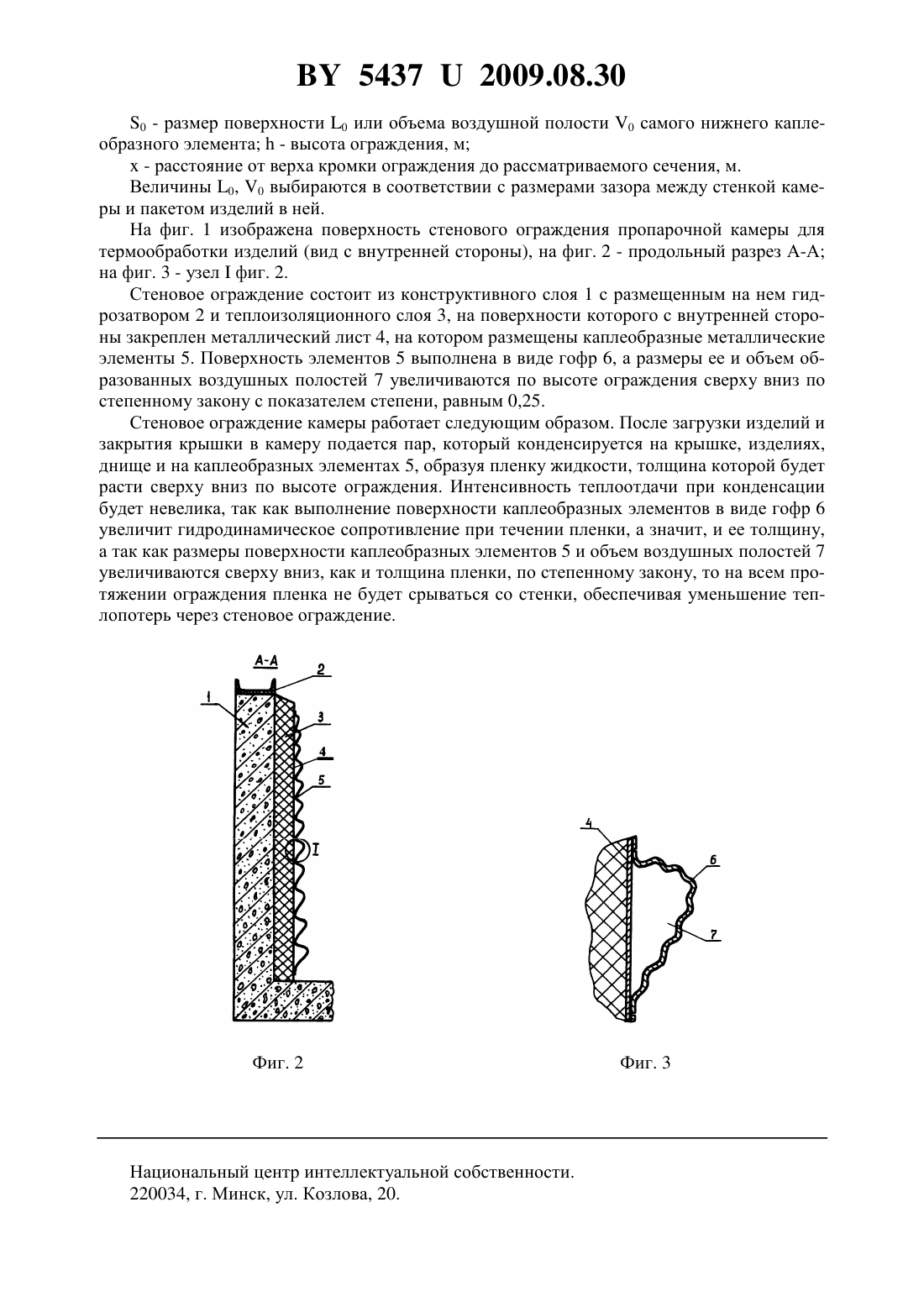

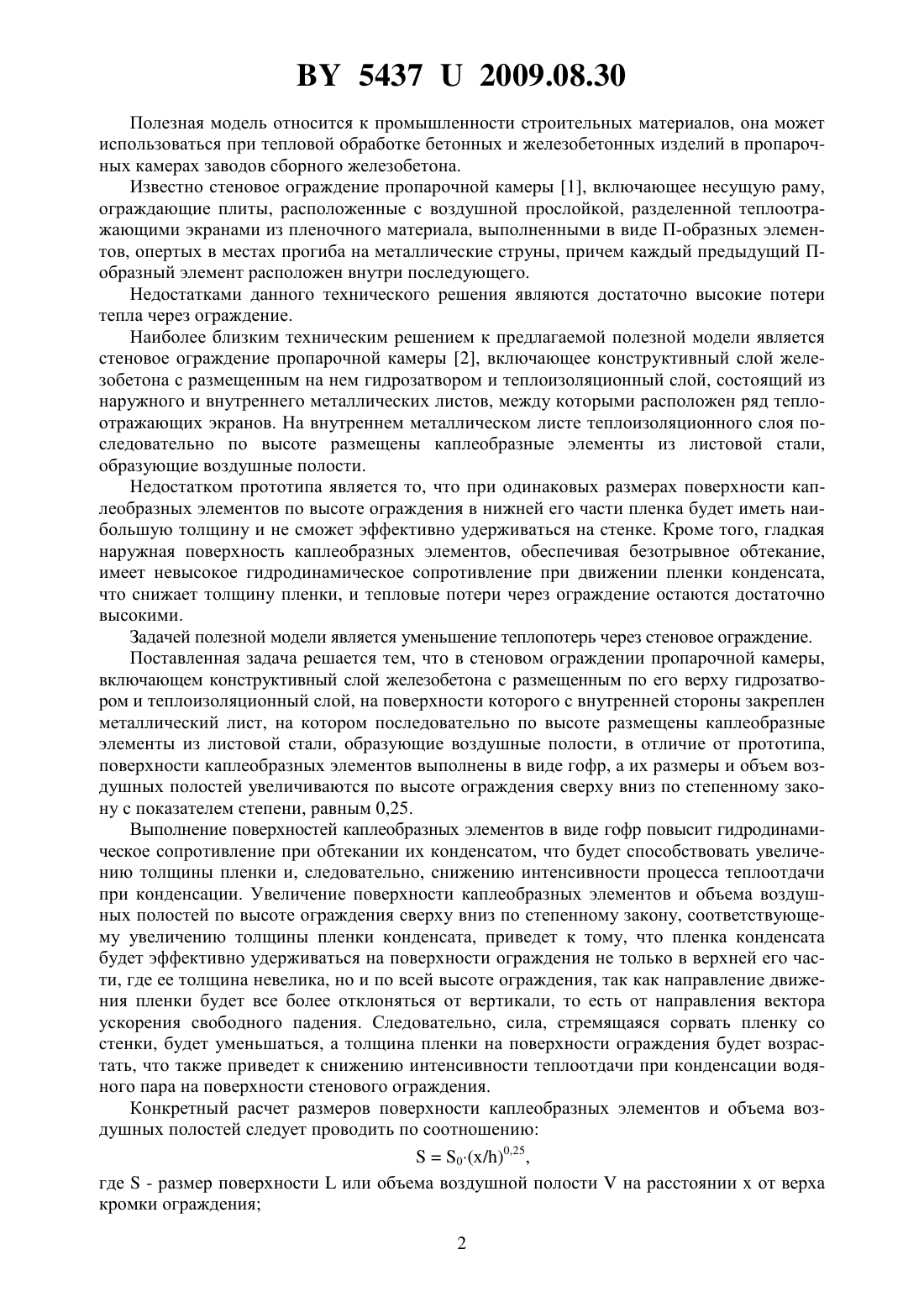

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТЕНОВОЕ ОГРАЖДЕНИЕ ПРОПАРОЧНОЙ КАМЕРЫ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Гончаров Эдуард Иванович Пивоварова Светлана Ивановна Королева Татьяна Ивановна(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Стеновое ограждение пропарочной камеры, включающее конструктивный слой железобетона с размещенным по его верху гидрозатвором и теплоизоляционный слой, на поверхности которого с внутренней стороны закреплен металлический лист, на котором последовательно по высоте размещены каплеобразные элементы из листовой стали, образующие воздушные полости, отличающееся тем, что поверхности каплеобразных элементов выполнены в виде гофр, а их размеры и объем воздушных полостей увеличиваются по высоте ограждения сверху вниз по степенному закону с показателем степени, равным 0,25. 54372009.08.30 Полезная модель относится к промышленности строительных материалов, она может использоваться при тепловой обработке бетонных и железобетонных изделий в пропарочных камерах заводов сборного железобетона. Известно стеновое ограждение пропарочной камеры 1, включающее несущую раму,ограждающие плиты, расположенные с воздушной прослойкой, разделенной теплоотражающими экранами из пленочного материала, выполненными в виде П-образных элементов, опертых в местах прогиба на металлические струны, причем каждый предыдущий Побразный элемент расположен внутри последующего. Недостатками данного технического решения являются достаточно высокие потери тепла через ограждение. Наиболее близким техническим решением к предлагаемой полезной модели является стеновое ограждение пропарочной камеры 2, включающее конструктивный слой железобетона с размещенным на нем гидрозатвором и теплоизоляционный слой, состоящий из наружного и внутреннего металлических листов, между которыми расположен ряд теплоотражающих экранов. На внутреннем металлическом листе теплоизоляционного слоя последовательно по высоте размещены каплеобразные элементы из листовой стали,образующие воздушные полости. Недостатком прототипа является то, что при одинаковых размерах поверхности каплеобразных элементов по высоте ограждения в нижней его части пленка будет иметь наибольшую толщину и не сможет эффективно удерживаться на стенке. Кроме того, гладкая наружная поверхность каплеобразных элементов, обеспечивая безотрывное обтекание,имеет невысокое гидродинамическое сопротивление при движении пленки конденсата,что снижает толщину пленки, и тепловые потери через ограждение остаются достаточно высокими. Задачей полезной модели является уменьшение теплопотерь через стеновое ограждение. Поставленная задача решается тем, что в стеновом ограждении пропарочной камеры,включающем конструктивный слой железобетона с размещенным по его верху гидрозатвором и теплоизоляционный слой, на поверхности которого с внутренней стороны закреплен металлический лист, на котором последовательно по высоте размещены каплеобразные элементы из листовой стали, образующие воздушные полости, в отличие от прототипа,поверхности каплеобразных элементов выполнены в виде гофр, а их размеры и объем воздушных полостей увеличиваются по высоте ограждения сверху вниз по степенному закону с показателем степени, равным 0,25. Выполнение поверхностей каплеобразных элементов в виде гофр повысит гидродинамическое сопротивление при обтекании их конденсатом, что будет способствовать увеличению толщины пленки и, следовательно, снижению интенсивности процесса теплоотдачи при конденсации. Увеличение поверхности каплеобразных элементов и объема воздушных полостей по высоте ограждения сверху вниз по степенному закону, соответствующему увеличению толщины пленки конденсата, приведет к тому, что пленка конденсата будет эффективно удерживаться на поверхности ограждения не только в верхней его части, где ее толщина невелика, но и по всей высоте ограждения, так как направление движения пленки будет все более отклоняться от вертикали, то есть от направления вектора ускорения свободного падения. Следовательно, сила, стремящаяся сорвать пленку со стенки, будет уменьшаться, а толщина пленки на поверхности ограждения будет возрастать, что также приведет к снижению интенсивности теплоотдачи при конденсации водяного пара на поверхности стенового ограждения. Конкретный расчет размеров поверхности каплеобразных элементов и объема воздушных полостей следует проводить по соотношению 0(/)0,25,где- размер поверхностиили объема воздушной полостина расстоянииот верха кромки ограждения 2 54372009.08.30 0 - размер поверхности 0 или объема воздушной полости 0 самого нижнего каплеобразного элемента- высота ограждения, м- расстояние от верха кромки ограждения до рассматриваемого сечения, м. Величины 0, 0 выбираются в соответствии с размерами зазора между стенкой камеры и пакетом изделий в ней. На фиг. 1 изображена поверхность стенового ограждения пропарочной камеры для термообработки изделий (вид с внутренней стороны), на фиг. 2 - продольный разрез А-А на фиг. 3 - узелфиг. 2. Стеновое ограждение состоит из конструктивного слоя 1 с размещенным на нем гидрозатвором 2 и теплоизоляционного слоя 3, на поверхности которого с внутренней стороны закреплен металлический лист 4, на котором размещены каплеобразные металлические элементы 5. Поверхность элементов 5 выполнена в виде гофр 6, а размеры ее и объем образованных воздушных полостей 7 увеличиваются по высоте ограждения сверху вниз по степенному закону с показателем степени, равным 0,25. Стеновое ограждение камеры работает следующим образом. После загрузки изделий и закрытия крышки в камеру подается пар, который конденсируется на крышке, изделиях,днище и на каплеобразных элементах 5, образуя пленку жидкости, толщина которой будет расти сверху вниз по высоте ограждения. Интенсивность теплоотдачи при конденсации будет невелика, так как выполнение поверхности каплеобразных элементов в виде гофр 6 увеличит гидродинамическое сопротивление при течении пленки, а значит, и ее толщину,а так как размеры поверхности каплеобразных элементов 5 и объем воздушных полостей 7 увеличиваются сверху вниз, как и толщина пленки, по степенному закону, то на всем протяжении ограждения пленка не будет срываться со стенки, обеспечивая уменьшение теплопотерь через стеновое ограждение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
