Демонстрационное устройство

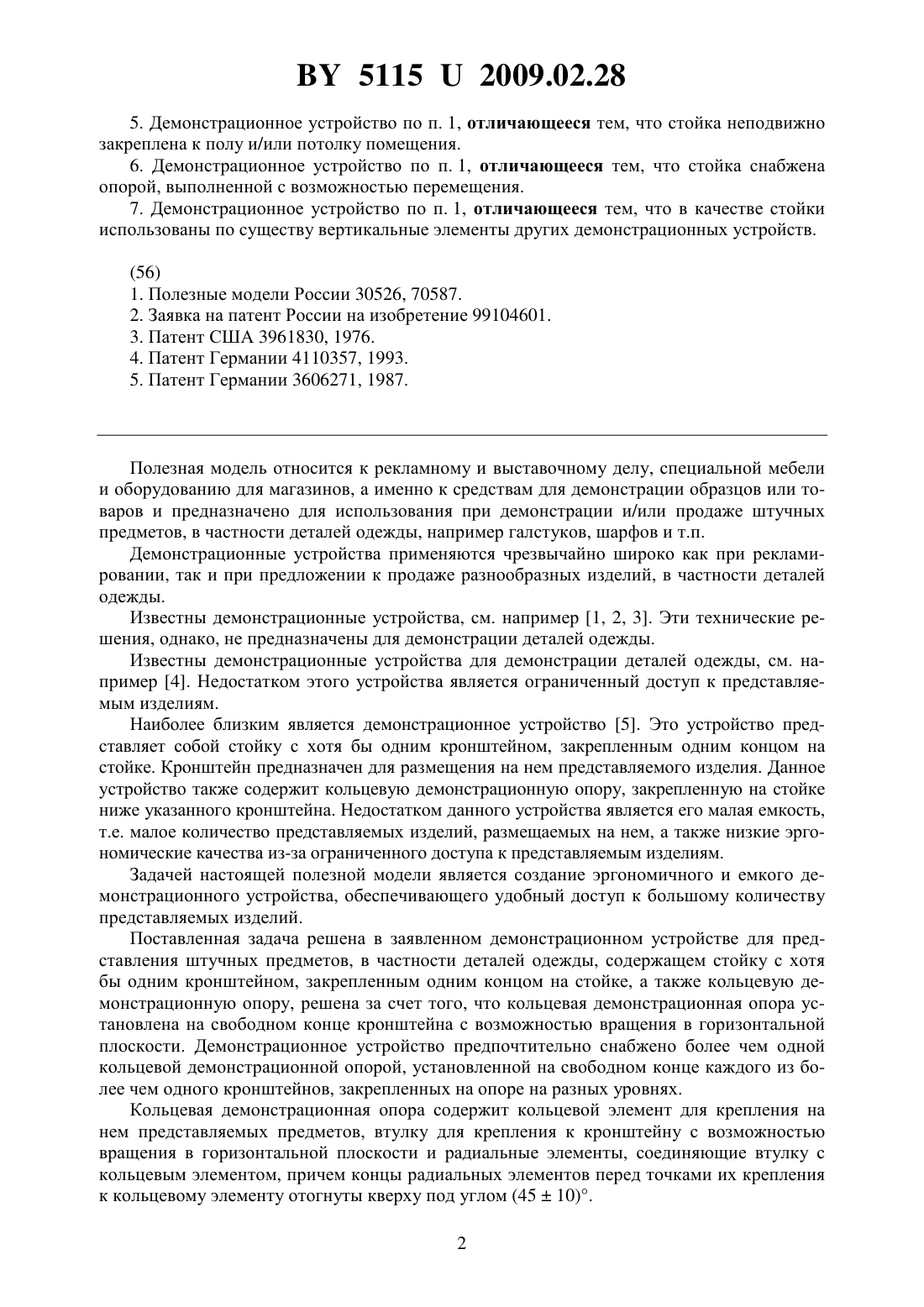

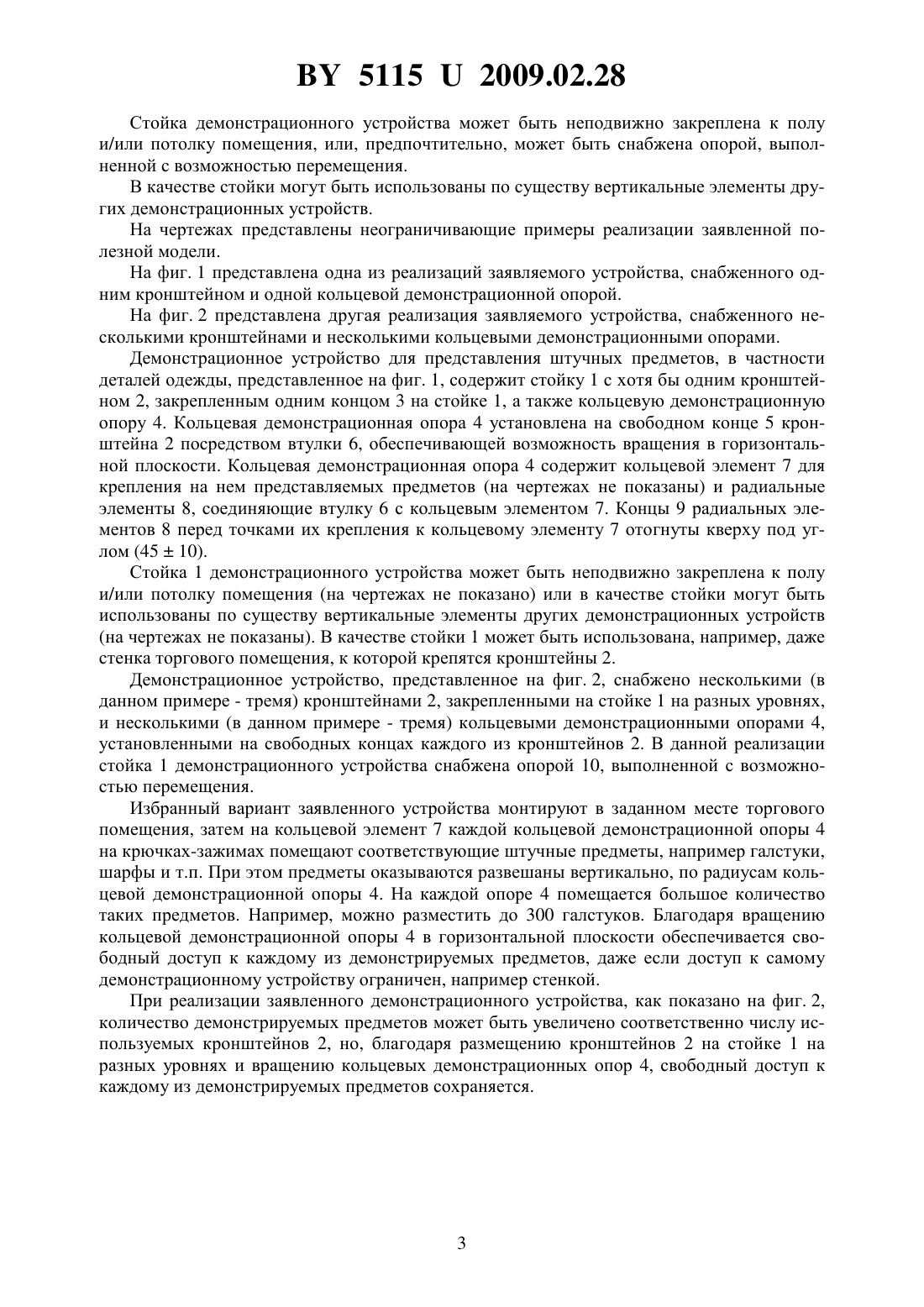

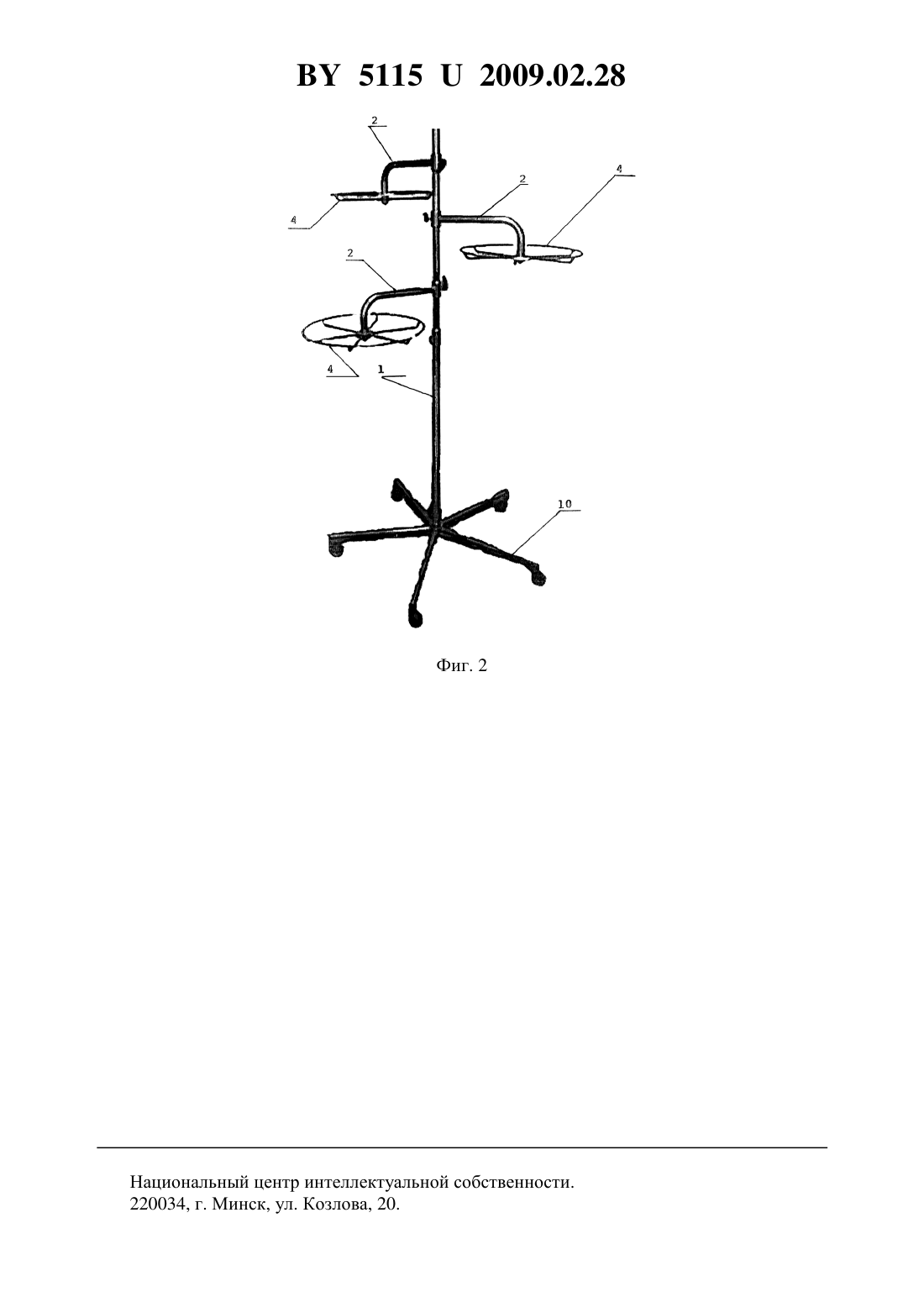

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Ващекин Олег Анатольевич(72) Автор Ващекин Олег Анатольевич(73) Патентообладатель Ващекин Олег Анатольевич(57) 1. Демонстрационное устройство для представления штучных предметов, в частности деталей одежды, содержащее стойку с хотя бы одним кронштейном, закрепленным одним концом на стойке, а также кольцевую демонстрационную опору, отличающееся тем, что кольцевая демонстрационная опора установлена на свободном конце кронштейна с возможностью вращения в горизонтальной плоскости. 2. Демонстрационное устройство по п. 1, отличающееся тем, что оно снабжено более чем одной кольцевой демонстрационной опорой, установленной на свободном конце каждого из более чем одного кронштейнов, закрепленных на стойке на разных уровнях. 3. Демонстрационное устройство по п. 1, отличающееся тем, что кольцевая демонстрационная опора содержит кольцевой элемент для крепления на нем представляемых предметов, втулку для крепления к кронштейну с возможностью вращения в горизонтальной плоскости и радиальные элементы, соединяющие втулку с кольцевым элементом. 4. Демонстрационное устройство по п. 3, отличающееся тем, что концы радиальных элементов перед точками их крепления к кольцевому элементу отогнуты кверху под углом (4510). 51152009.02.28 5. Демонстрационное устройство по п. 1, отличающееся тем, что стойка неподвижно закреплена к полу и/или потолку помещения. 6. Демонстрационное устройство по п. 1, отличающееся тем, что стойка снабжена опорой, выполненной с возможностью перемещения. 7. Демонстрационное устройство по п. 1, отличающееся тем, что в качестве стойки использованы по существу вертикальные элементы других демонстрационных устройств.(56) 1. Полезные модели России 30526, 70587. 2. Заявка на патент России на изобретение 99104601. 3. Патент США 3961830, 1976. 4. Патент Германии 4110357, 1993. 5. Патент Германии 3606271, 1987. Полезная модель относится к рекламному и выставочному делу, специальной мебели и оборудованию для магазинов, а именно к средствам для демонстрации образцов или товаров и предназначено для использования при демонстрации и/или продаже штучных предметов, в частности деталей одежды, например галстуков, шарфов и т.п. Демонстрационные устройства применяются чрезвычайно широко как при рекламировании, так и при предложении к продаже разнообразных изделий, в частности деталей одежды. Известны демонстрационные устройства, см. например 1, 2, 3. Эти технические решения, однако, не предназначены для демонстрации деталей одежды. Известны демонстрационные устройства для демонстрации деталей одежды, см. например 4. Недостатком этого устройства является ограниченный доступ к представляемым изделиям. Наиболее близким является демонстрационное устройство 5. Это устройство представляет собой стойку с хотя бы одним кронштейном, закрепленным одним концом на стойке. Кронштейн предназначен для размещения на нем представляемого изделия. Данное устройство также содержит кольцевую демонстрационную опору, закрепленную на стойке ниже указанного кронштейна. Недостатком данного устройства является его малая емкость,т.е. малое количество представляемых изделий, размещаемых на нем, а также низкие эргономические качества из-за ограниченного доступа к представляемым изделиям. Задачей настоящей полезной модели является создание эргономичного и емкого демонстрационного устройства, обеспечивающего удобный доступ к большому количеству представляемых изделий. Поставленная задача решена в заявленном демонстрационном устройстве для представления штучных предметов, в частности деталей одежды, содержащем стойку с хотя бы одним кронштейном, закрепленным одним концом на стойке, а также кольцевую демонстрационную опору, решена за счет того, что кольцевая демонстрационная опора установлена на свободном конце кронштейна с возможностью вращения в горизонтальной плоскости. Демонстрационное устройство предпочтительно снабжено более чем одной кольцевой демонстрационной опорой, установленной на свободном конце каждого из более чем одного кронштейнов, закрепленных на опоре на разных уровнях. Кольцевая демонстрационная опора содержит кольцевой элемент для крепления на нем представляемых предметов, втулку для крепления к кронштейну с возможностью вращения в горизонтальной плоскости и радиальные элементы, соединяющие втулку с кольцевым элементом, причем концы радиальных элементов перед точками их крепления к кольцевому элементу отогнуты кверху под углом (4510). 2 51152009.02.28 Стойка демонстрационного устройства может быть неподвижно закреплена к полу и/или потолку помещения, или, предпочтительно, может быть снабжена опорой, выполненной с возможностью перемещения. В качестве стойки могут быть использованы по существу вертикальные элементы других демонстрационных устройств. На чертежах представлены неограничивающие примеры реализации заявленной полезной модели. На фиг. 1 представлена одна из реализаций заявляемого устройства, снабженного одним кронштейном и одной кольцевой демонстрационной опорой. На фиг. 2 представлена другая реализация заявляемого устройства, снабженного несколькими кронштейнами и несколькими кольцевыми демонстрационными опорами. Демонстрационное устройство для представления штучных предметов, в частности деталей одежды, представленное на фиг. 1, содержит стойку 1 с хотя бы одним кронштейном 2, закрепленным одним концом 3 на стойке 1, а также кольцевую демонстрационную опору 4. Кольцевая демонстрационная опора 4 установлена на свободном конце 5 кронштейна 2 посредством втулки 6, обеспечивающей возможность вращения в горизонтальной плоскости. Кольцевая демонстрационная опора 4 содержит кольцевой элемент 7 для крепления на нем представляемых предметов (на чертежах не показаны) и радиальные элементы 8, соединяющие втулку 6 с кольцевым элементом 7. Концы 9 радиальных элементов 8 перед точками их крепления к кольцевому элементу 7 отогнуты кверху под углом (4510). Стойка 1 демонстрационного устройства может быть неподвижно закреплена к полу и/или потолку помещения (на чертежах не показано) или в качестве стойки могут быть использованы по существу вертикальные элементы других демонстрационных устройств(на чертежах не показаны). В качестве стойки 1 может быть использована, например, даже стенка торгового помещения, к которой крепятся кронштейны 2. Демонстрационное устройство, представленное на фиг. 2, снабжено несколькими (в данном примере - тремя) кронштейнами 2, закрепленными на стойке 1 на разных уровнях,и несколькими (в данном примере - тремя) кольцевыми демонстрационными опорами 4,установленными на свободных концах каждого из кронштейнов 2. В данной реализации стойка 1 демонстрационного устройства снабжена опорой 10, выполненной с возможностью перемещения. Избранный вариант заявленного устройства монтируют в заданном месте торгового помещения, затем на кольцевой элемент 7 каждой кольцевой демонстрационной опоры 4 на крючках-зажимах помещают соответствующие штучные предметы, например галстуки,шарфы и т.п. При этом предметы оказываются развешаны вертикально, по радиусам кольцевой демонстрационной опоры 4. На каждой опоре 4 помещается большое количество таких предметов. Например, можно разместить до 300 галстуков. Благодаря вращению кольцевой демонстрационной опоры 4 в горизонтальной плоскости обеспечивается свободный доступ к каждому из демонстрируемых предметов, даже если доступ к самому демонстрационному устройству ограничен, например стенкой. При реализации заявленного демонстрационного устройства, как показано на фиг. 2,количество демонстрируемых предметов может быть увеличено соответственно числу используемых кронштейнов 2, но, благодаря размещению кронштейнов 2 на стойке 1 на разных уровнях и вращению кольцевых демонстрационных опор 4, свободный доступ к каждому из демонстрируемых предметов сохраняется. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
