Устройство для демонстрации товаров

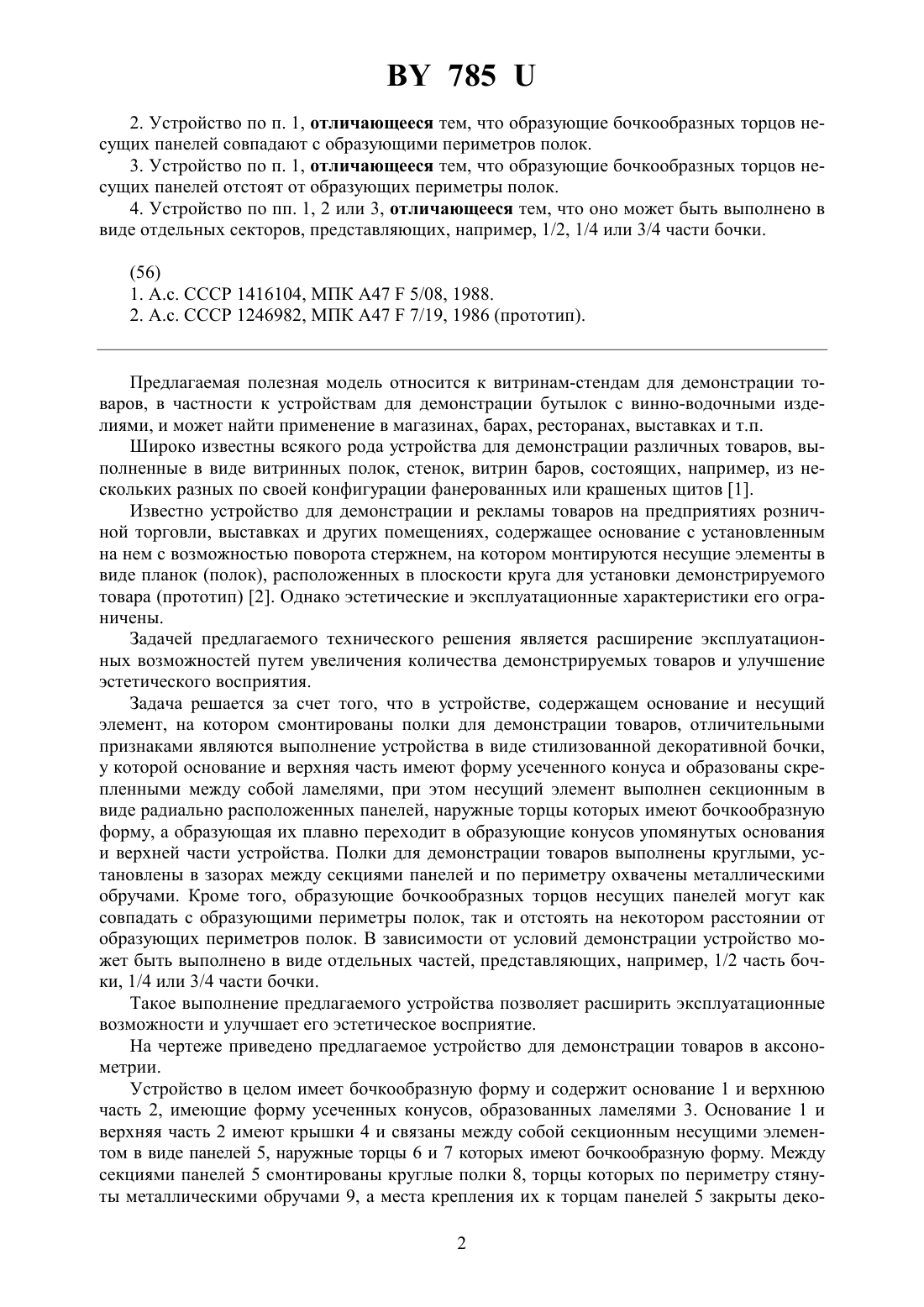

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ДЕМОНСТРАЦИИ ТОВАРОВ(71) Заявитель Закрытое акционерное общество Минский завод виноградных вин(72) Автор Лебедев Виталий Константинович(73) Патентообладатель Закрытое акционерное общество Минский завод виноградных вин(57) 1. Устройство для демонстрации товаров, содержащее основание и несущий элемент, на котором смонтированы полки для демонстрации товара, отличающееся тем, что оно представляет собой стилизованную декоративную бочку, основание и верхняя часть которой имеют форму усеченного конуса и образованы скрепленными между собой ламелями, при этом несущий элемент выполнен секционным в виде радиально расположенных панелей, наружные торцы которых имеют бочкообразную форму, а образующая их плавно переходит в образующие конусов, причем полки для демонстрации товаров выполнены круглыми, установлены в зазорах между секциями несущих панелей и по периметру охвачены металлическими обручами. 7852. Устройство по п. 1, отличающееся тем, что образующие бочкообразных торцов несущих панелей совпадают с образующими периметров полок. 3. Устройство по п. 1, отличающееся тем, что образующие бочкообразных торцов несущих панелей отстоят от образующих периметры полок. 4. Устройство по пп. 1, 2 или 3, отличающееся тем, что оно может быть выполнено в виде отдельных секторов, представляющих, например, 1/2, 1/4 или 3/4 части бочки.(56) 1. А.с. СССР 1416104, МПК 475/08, 1988. 2. А.с. СССР 1246982, МПК 477/19, 1986 (прототип). Предлагаемая полезная модель относится к витринам-стендам для демонстрации товаров, в частности к устройствам для демонстрации бутылок с винно-водочными изделиями, и может найти применение в магазинах, барах, ресторанах, выставках и т.п. Широко известны всякого рода устройства для демонстрации различных товаров, выполненные в виде витринных полок, стенок, витрин баров, состоящих, например, из нескольких разных по своей конфигурации фанерованных или крашеных щитов 1. Известно устройство для демонстрации и рекламы товаров на предприятиях розничной торговли, выставках и других помещениях, содержащее основание с установленным на нем с возможностью поворота стержнем, на котором монтируются несущие элементы в виде планок (полок), расположенных в плоскости круга для установки демонстрируемого товара (прототип) 2. Однако эстетические и эксплуатационные характеристики его ограничены. Задачей предлагаемого технического решения является расширение эксплуатационных возможностей путем увеличения количества демонстрируемых товаров и улучшение эстетического восприятия. Задача решается за счет того, что в устройстве, содержащем основание и несущий элемент, на котором смонтированы полки для демонстрации товаров, отличительными признаками являются выполнение устройства в виде стилизованной декоративной бочки,у которой основание и верхняя часть имеют форму усеченного конуса и образованы скрепленными между собой ламелями, при этом несущий элемент выполнен секционным в виде радиально расположенных панелей, наружные торцы которых имеют бочкообразную форму, а образующая их плавно переходит в образующие конусов упомянутых основания и верхней части устройства. Полки для демонстрации товаров выполнены круглыми, установлены в зазорах между секциями панелей и по периметру охвачены металлическими обручами. Кроме того, образующие бочкообразных торцов несущих панелей могут как совпадать с образующими периметры полок, так и отстоять на некотором расстоянии от образующих периметров полок. В зависимости от условий демонстрации устройство может быть выполнено в виде отдельных частей, представляющих, например, 1/2 часть бочки, 1/4 или 3/4 части бочки. Такое выполнение предлагаемого устройства позволяет расширить эксплуатационные возможности и улучшает его эстетическое восприятие. На чертеже приведено предлагаемое устройство для демонстрации товаров в аксонометрии. Устройство в целом имеет бочкообразную форму и содержит основание 1 и верхнюю часть 2, имеющие форму усеченных конусов, образованных ламелями 3. Основание 1 и верхняя часть 2 имеют крышки 4 и связаны между собой секционным несущими элементом в виде панелей 5, наружные торцы 6 и 7 которых имеют бочкообразную форму. Между секциями панелей 5 смонтированы круглые полки 8, торцы которых по периметру стянуты металлическими обручами 9, а места крепления их к торцам панелей 5 закрыты деко 2 785 ративными накладками 10. Образующие бочкообразных торцов 6 панелей 5 совпадают с образующими периметров полок 8, а образующие бочкообразных торцов 7 отстоят на определенном расстоянии от образующих периметров полок 8. На ламелях 3 верхней части 2 устройства или на ламелях 3 основания 1 могут быть размещены фирменные обозначения. Технология сборки устройства заключается в следующем. Первоначально монтируются конусообразные основание 1 и верхняя часть 2 устройства с помощью скрепленных между собой ламелей 3. Их закрывают крышками 4 со стороны меньших оснований конусов. Далее на основании 1 и верхней части 2 с помощью мебельных стяжек или в пазах (на чертеже не показаны) радиально устанавливаются панели 5. К упомянутым панелям 5 крепятся круглые полки 8, к которым с обратной стороны аналогичным образом крепятся последующие секции панелей 5, между которыми устанавливаются полки 8. Торцы полок 8 стягиваются по периметру металлическими обручами 9, а места крепления их к торцам панелей 5 закрываются декоративными планками 10. Количество панелей 5 в каждой секции, образующих демонстрационное пространство, может быть любым в зависимости от условий демонстрации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
