Приспособление для пайки труб

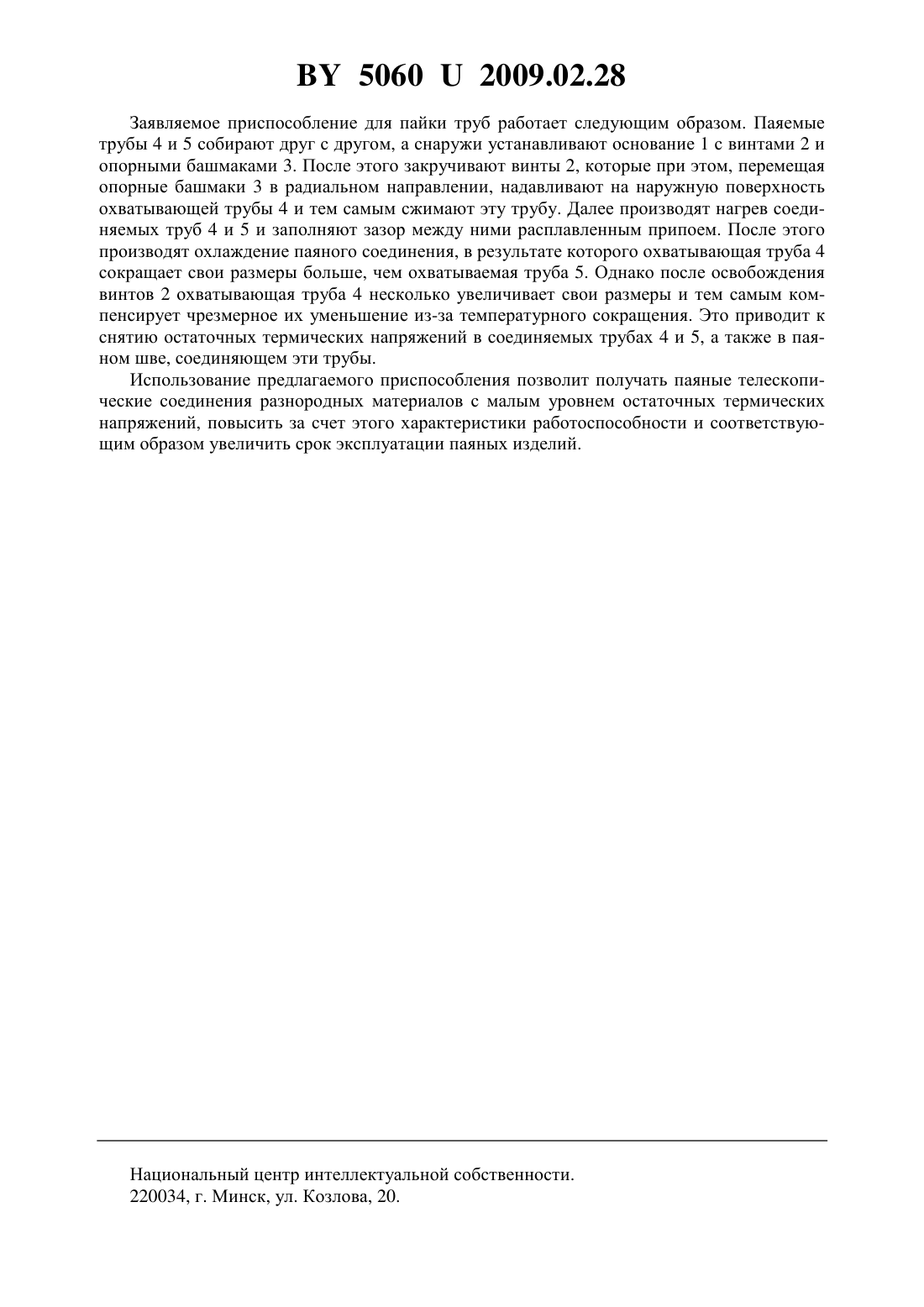

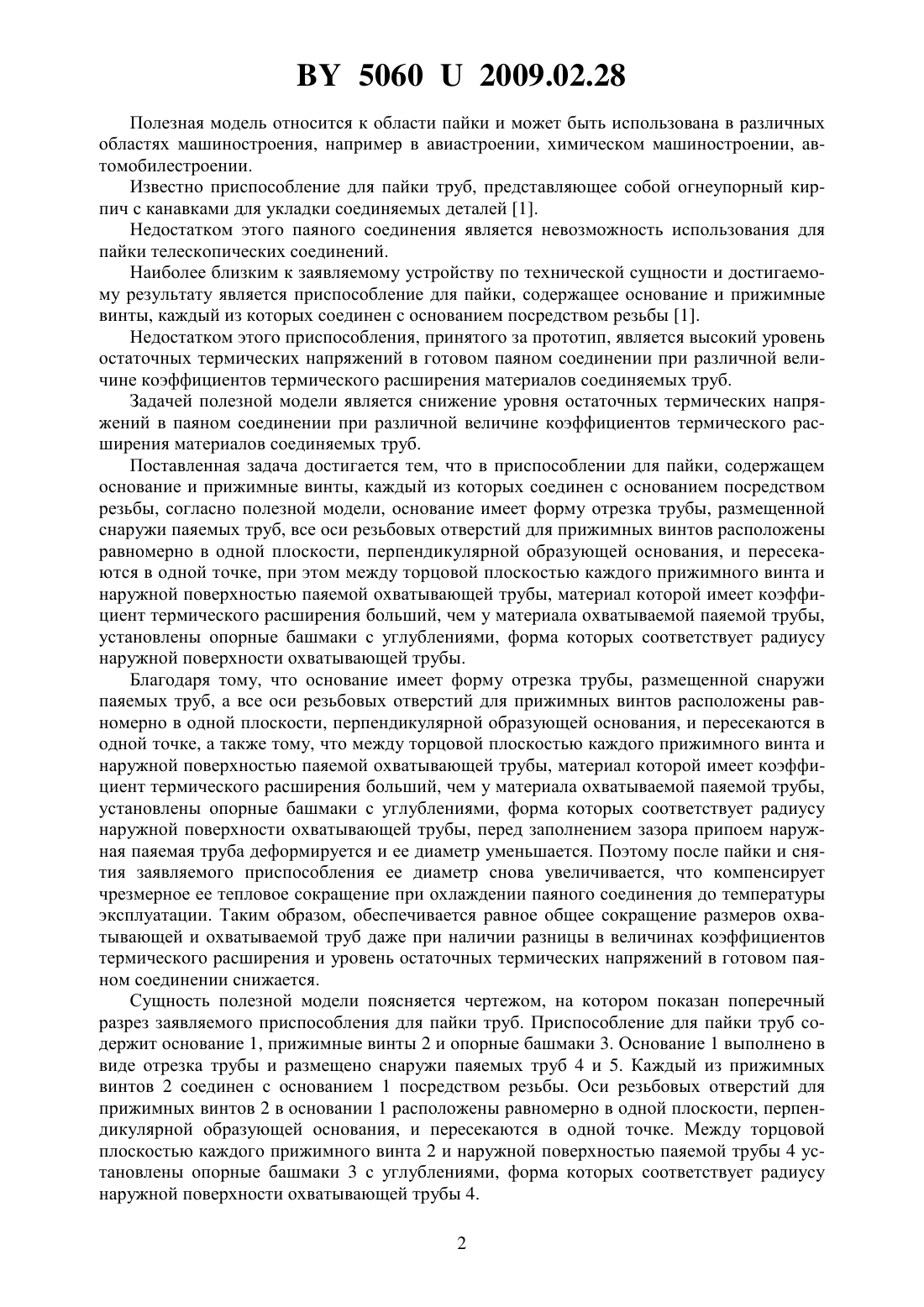

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИСПОСОБЛЕНИЕ ДЛЯ ПАЙКИ ТРУБ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Цумарев Юрий Алексеевич Попковский Виктор Александрович Латун Татьяна Сергеевна(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Приспособление для пайки труб, содержащее основание и прижимные винты, каждый из которых соединен с основанием посредством резьбы, отличающееся тем, что основание имеет форму отрезка трубы, размещенной снаружи паяемых труб, все оси резьбовых отверстий для прижимных винтов расположены равномерно в одной плоскости, перпендикулярной образующей основания, и пересекаются в одной точке, при этом между торцовой плоскостью каждого прижимного винта и наружной поверхностью паяемой охватывающей трубы, материал которой имеет коэффициент термического расширения больший, чем у материала охватываемой паяемой трубы, установлены опорные башмаки с углублениями, форма которых соответствует радиусу наружной поверхности охватывающей трубы.(56) 1. Справочник по пайке // Под ред. Лоцманова С.Н., Петрунина И.Е., Фролова В.П. М. Машиностроение, 1975.- С. 245-246, рис. 15, 20. 50602009.02.28 Полезная модель относится к области пайки и может быть использована в различных областях машиностроения, например в авиастроении, химическом машиностроении, автомобилестроении. Известно приспособление для пайки труб, представляющее собой огнеупорный кирпич с канавками для укладки соединяемых деталей 1. Недостатком этого паяного соединения является невозможность использования для пайки телескопических соединений. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является приспособление для пайки, содержащее основание и прижимные винты, каждый из которых соединен с основанием посредством резьбы 1. Недостатком этого приспособления, принятого за прототип, является высокий уровень остаточных термических напряжений в готовом паяном соединении при различной величине коэффициентов термического расширения материалов соединяемых труб. Задачей полезной модели является снижение уровня остаточных термических напряжений в паяном соединении при различной величине коэффициентов термического расширения материалов соединяемых труб. Поставленная задача достигается тем, что в приспособлении для пайки, содержащем основание и прижимные винты, каждый из которых соединен с основанием посредством резьбы, согласно полезной модели, основание имеет форму отрезка трубы, размещенной снаружи паяемых труб, все оси резьбовых отверстий для прижимных винтов расположены равномерно в одной плоскости, перпендикулярной образующей основания, и пересекаются в одной точке, при этом между торцовой плоскостью каждого прижимного винта и наружной поверхностью паяемой охватывающей трубы, материал которой имеет коэффициент термического расширения больший, чем у материала охватываемой паяемой трубы,установлены опорные башмаки с углублениями, форма которых соответствует радиусу наружной поверхности охватывающей трубы. Благодаря тому, что основание имеет форму отрезка трубы, размещенной снаружи паяемых труб, а все оси резьбовых отверстий для прижимных винтов расположены равномерно в одной плоскости, перпендикулярной образующей основания, и пересекаются в одной точке, а также тому, что между торцовой плоскостью каждого прижимного винта и наружной поверхностью паяемой охватывающей трубы, материал которой имеет коэффициент термического расширения больший, чем у материала охватываемой паяемой трубы,установлены опорные башмаки с углублениями, форма которых соответствует радиусу наружной поверхности охватывающей трубы, перед заполнением зазора припоем наружная паяемая труба деформируется и ее диаметр уменьшается. Поэтому после пайки и снятия заявляемого приспособления ее диаметр снова увеличивается, что компенсирует чрезмерное ее тепловое сокращение при охлаждении паяного соединения до температуры эксплуатации. Таким образом, обеспечивается равное общее сокращение размеров охватывающей и охватываемой труб даже при наличии разницы в величинах коэффициентов термического расширения и уровень остаточных термических напряжений в готовом паяном соединении снижается. Сущность полезной модели поясняется чертежом, на котором показан поперечный разрез заявляемого приспособления для пайки труб. Приспособление для пайки труб содержит основание 1, прижимные винты 2 и опорные башмаки 3. Основание 1 выполнено в виде отрезка трубы и размещено снаружи паяемых труб 4 и 5. Каждый из прижимных винтов 2 соединен с основанием 1 посредством резьбы. Оси резьбовых отверстий для прижимных винтов 2 в основании 1 расположены равномерно в одной плоскости, перпендикулярной образующей основания, и пересекаются в одной точке. Между торцовой плоскостью каждого прижимного винта 2 и наружной поверхностью паяемой трубы 4 установлены опорные башмаки 3 с углублениями, форма которых соответствует радиусу наружной поверхности охватывающей трубы 4. 2 50602009.02.28 Заявляемое приспособление для пайки труб работает следующим образом. Паяемые трубы 4 и 5 собирают друг с другом, а снаружи устанавливают основание 1 с винтами 2 и опорными башмаками 3. После этого закручивают винты 2, которые при этом, перемещая опорные башмаки 3 в радиальном направлении, надавливают на наружную поверхность охватывающей трубы 4 и тем самым сжимают эту трубу. Далее производят нагрев соединяемых труб 4 и 5 и заполняют зазор между ними расплавленным припоем. После этого производят охлаждение паяного соединения, в результате которого охватывающая труба 4 сокращает свои размеры больше, чем охватываемая труба 5. Однако после освобождения винтов 2 охватывающая труба 4 несколько увеличивает свои размеры и тем самым компенсирует чрезмерное их уменьшение из-за температурного сокращения. Это приводит к снятию остаточных термических напряжений в соединяемых трубах 4 и 5, а также в паяном шве, соединяющем эти трубы. Использование предлагаемого приспособления позволит получать паяные телескопические соединения разнородных материалов с малым уровнем остаточных термических напряжений, повысить за счет этого характеристики работоспособности и соответствующим образом увеличить срок эксплуатации паяных изделий. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
