Машина для скашивания и измельчения растительности

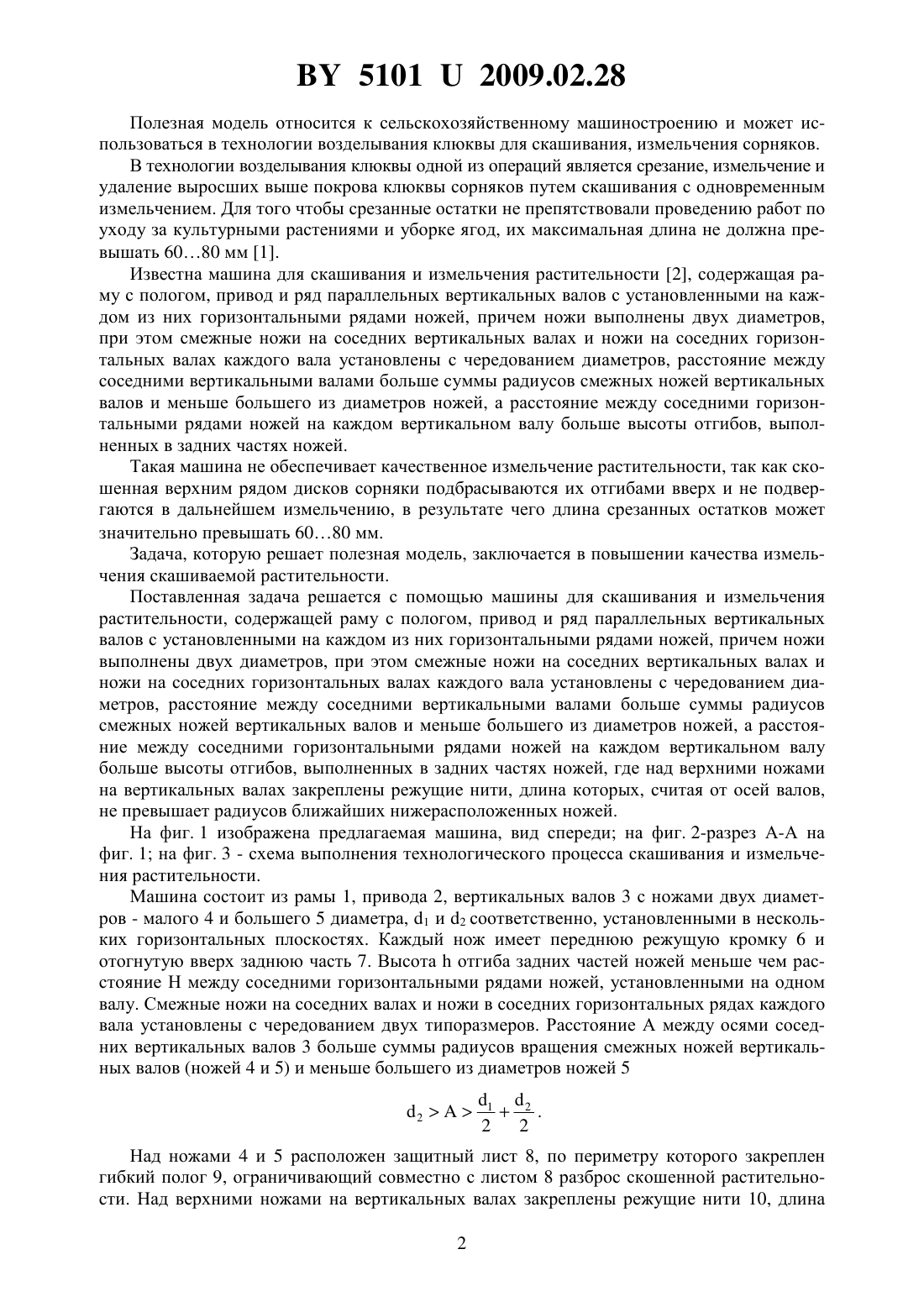

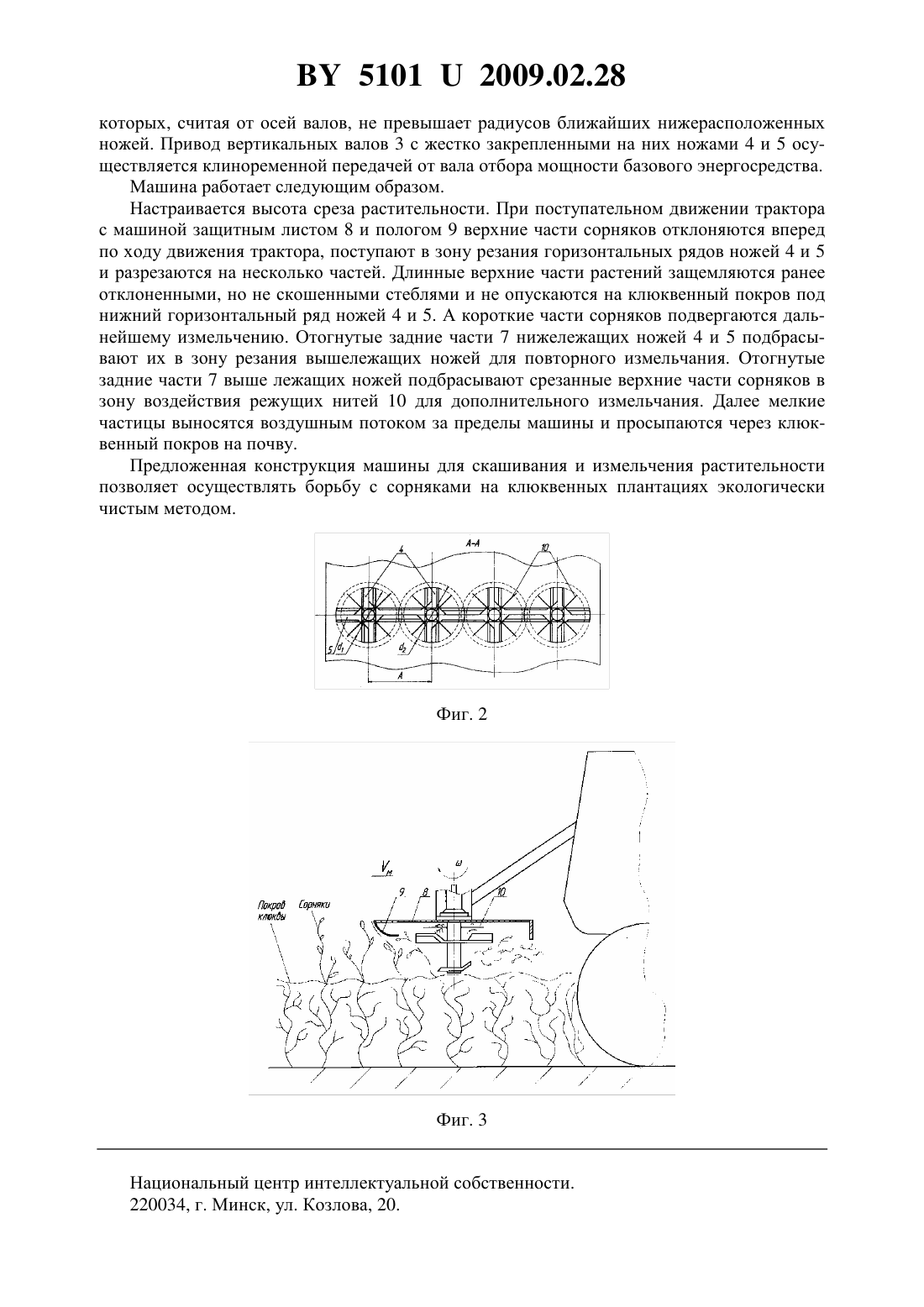

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ СКАШИВАНИЯ И ИЗМЕЛЬЧЕНИЯ РАСТИТЕЛЬНОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Мисун Леонид Владимирович Агейчик Валерий Александрович Бабак Андрей Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Машина для скашивания и измельчения растительности, содержащая раму с пологом,привод и ряд параллельных вертикальных валов с установленными на каждом из них горизонтальными рядами ножей, причем ножи выполнены двух диаметров, при этом смежные ножи на соседних вертикальных валах и ножи на соседних горизонтальных валах каждого вала установлены с чередованием диаметров, расстояние между соседними вертикальными валами больше суммы радиусов смежных ножей вертикальных валов и меньше большего из диаметров ножей, а расстояние между соседними горизонтальными рядами ножей на каждом вертикальном валу больше высоты отгибов, выполненных в задних частях ножей, отличающаяся тем, что над верхними ножами на вертикальных валах закреплены режущие нити, длина которых, считая от осей валов, не превышает радиусов ближайших нижерасположенных ножей.(56) 1. Мисун Л.В. Научные и технологические основы производства крупноплодной клюквы. - Мн. Белорусское издательское Товарищество Хата, 1995. - С. 46-48. 2. Патент на изобретение РФ 2051557 С 1, МПК А 01 34/63, 1996. 51012009.02.28 Полезная модель относится к сельскохозяйственному машиностроению и может использоваться в технологии возделывания клюквы для скашивания, измельчения сорняков. В технологии возделывания клюквы одной из операций является срезание, измельчение и удаление выросших выше покрова клюквы сорняков путем скашивания с одновременным измельчением. Для того чтобы срезанные остатки не препятствовали проведению работ по уходу за культурными растениями и уборке ягод, их максимальная длина не должна превышать 6080 мм 1. Известна машина для скашивания и измельчения растительности 2, содержащая раму с пологом, привод и ряд параллельных вертикальных валов с установленными на каждом из них горизонтальными рядами ножей, причем ножи выполнены двух диаметров,при этом смежные ножи на соседних вертикальных валах и ножи на соседних горизонтальных валах каждого вала установлены с чередованием диаметров, расстояние между соседними вертикальными валами больше суммы радиусов смежных ножей вертикальных валов и меньше большего из диаметров ножей, а расстояние между соседними горизонтальными рядами ножей на каждом вертикальном валу больше высоты отгибов, выполненных в задних частях ножей. Такая машина не обеспечивает качественное измельчение растительности, так как скошенная верхним рядом дисков сорняки подбрасываются их отгибами вверх и не подвергаются в дальнейшем измельчению, в результате чего длина срезанных остатков может значительно превышать 6080 мм. Задача, которую решает полезная модель, заключается в повышении качества измельчения скашиваемой растительности. Поставленная задача решается с помощью машины для скашивания и измельчения растительности, содержащей раму с пологом, привод и ряд параллельных вертикальных валов с установленными на каждом из них горизонтальными рядами ножей, причем ножи выполнены двух диаметров, при этом смежные ножи на соседних вертикальных валах и ножи на соседних горизонтальных валах каждого вала установлены с чередованием диаметров, расстояние между соседними вертикальными валами больше суммы радиусов смежных ножей вертикальных валов и меньше большего из диаметров ножей, а расстояние между соседними горизонтальными рядами ножей на каждом вертикальном валу больше высоты отгибов, выполненных в задних частях ножей, где над верхними ножами на вертикальных валах закреплены режущие нити, длина которых, считая от осей валов,не превышает радиусов ближайших нижерасположенных ножей. На фиг. 1 изображена предлагаемая машина, вид спереди на фиг. 2-разрез А-А на фиг. 1 на фиг. 3 - схема выполнения технологического процесса скашивания и измельчения растительности. Машина состоит из рамы 1, привода 2, вертикальных валов 3 с ножами двух диаметров - малого 4 и большего 5 диаметра, 1 и 2 соответственно, установленными в нескольких горизонтальных плоскостях. Каждый нож имеет переднюю режущую кромку 6 и отогнутую вверх заднюю часть 7. Высотаотгиба задних частей ножей меньше чем расстояние Н между соседними горизонтальными рядами ножей, установленными на одном валу. Смежные ножи на соседних валах и ножи в соседних горизонтальных рядах каждого вала установлены с чередованием двух типоразмеров. Расстояние А между осями соседних вертикальных валов 3 больше суммы радиусов вращения смежных ножей вертикальных валов (ножей 4 и 5) и меньше большего из диаметров ножей 5 2 Над ножами 4 и 5 расположен защитный лист 8, по периметру которого закреплен гибкий полог 9, ограничивающий совместно с листом 8 разброс скошенной растительности. Над верхними ножами на вертикальных валах закреплены режущие нити 10, длина 2 51012009.02.28 которых, считая от осей валов, не превышает радиусов ближайших нижерасположенных ножей. Привод вертикальных валов 3 с жестко закрепленными на них ножами 4 и 5 осуществляется клиноременной передачей от вала отбора мощности базового энергосредства. Машина работает следующим образом. Настраивается высота среза растительности. При поступательном движении трактора с машиной защитным листом 8 и пологом 9 верхние части сорняков отклоняются вперед по ходу движения трактора, поступают в зону резания горизонтальных рядов ножей 4 и 5 и разрезаются на несколько частей. Длинные верхние части растений защемляются ранее отклоненными, но не скошенными стеблями и не опускаются на клюквенный покров под нижний горизонтальный ряд ножей 4 и 5. А короткие части сорняков подвергаются дальнейшему измельчению. Отогнутые задние части 7 нижележащих ножей 4 и 5 подбрасывают их в зону резания вышележащих ножей для повторного измельчания. Отогнутые задние части 7 выше лежащих ножей подбрасывают срезанные верхние части сорняков в зону воздействия режущих нитей 10 для дополнительного измельчания. Далее мелкие частицы выносятся воздушным потоком за пределы машины и просыпаются через клюквенный покров на почву. Предложенная конструкция машины для скашивания и измельчения растительности позволяет осуществлять борьбу с сорняками на клюквенных плантациях экологически чистым методом. Фиг. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
