Шестеренная гидромашина

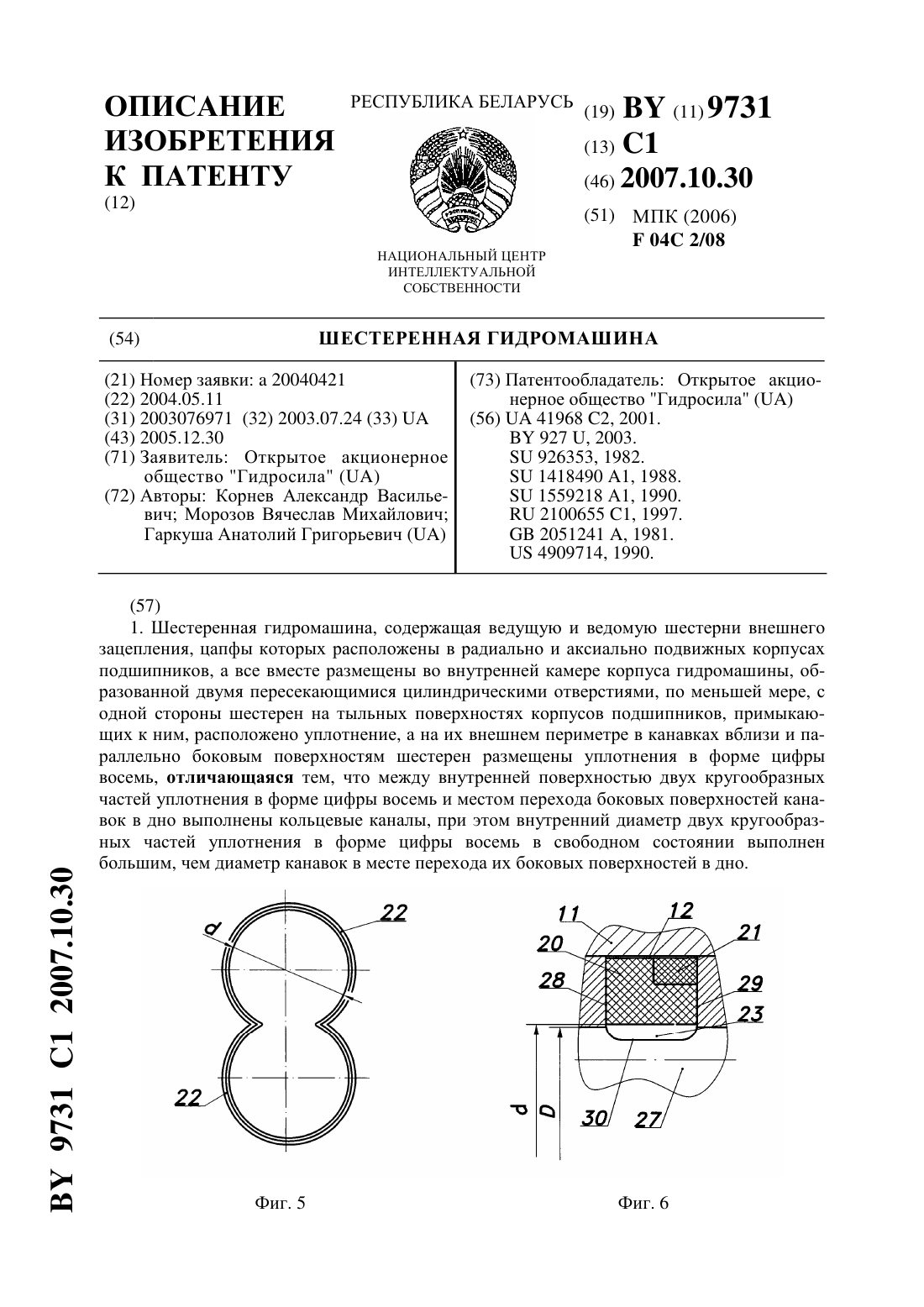

Номер патента: 9731
Опубликовано: 30.10.2007
Авторы: Морозов Вячеслав Михайлович, Гаркуша Анатолий Григорьевич, Корнев Александр Васильевич
МПК: F04C 2/08
Метки: гидромашина, шестеренная
Текст:
...и параллельно боковым поверхностям шестерен размещены уплотнения в форме цифры восемь, в соответствии с изобретением, между внутренней поверхностью двух кругообразных частей уплотнения в форме цифры восемь и местом перехода боковых поверхностей канавок в дно выполнены кольцевые каналы. Таким образом, выполнение формы канавок под уплотнение такой, что под уплотнением образуется кольцевой канал, обеспечивает свободный доступ жидкости по всему...
Шестеренная гидромашина

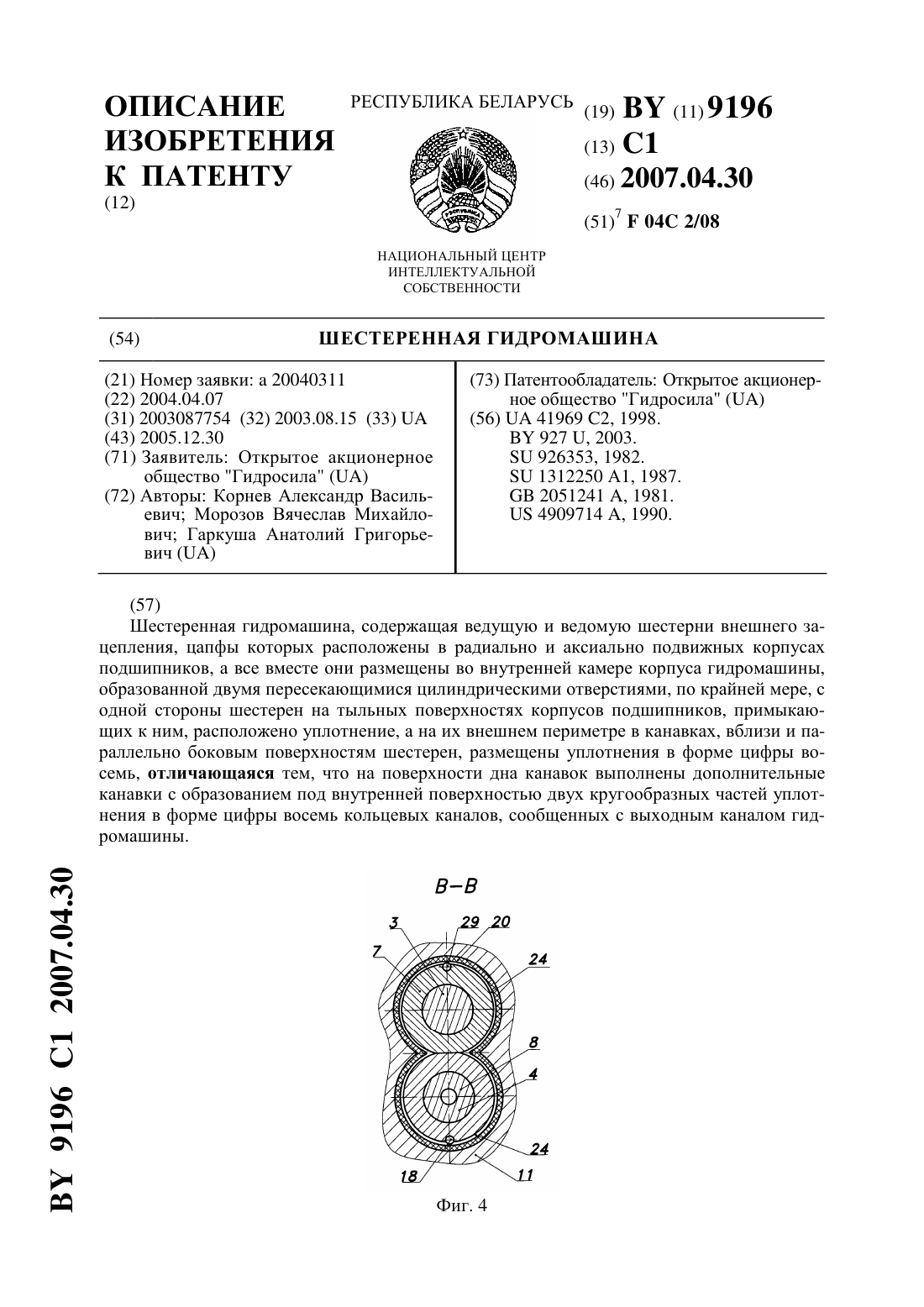

Номер патента: 9196
Опубликовано: 30.04.2007
Авторы: Корнев Александр Васильевич, Морозов Вячеслав Михайлович, Гаркуша Анатолий Григорьевич
МПК: F04C 2/08
Метки: шестеренная, гидромашина
Текст:
...они размещены во внутренней камере корпуса гидромашины, образованной двумя пересекающимися цилиндрическими отверстиями, по крайней мере, с одной стороны шестерен, на тыльных поверхностях корпусов подшипников, примыкающих к ним, расположено уплотнение, а на их внешнем периметре в канавках, вблизи и параллельно боковым поверхностям шестерен,размещены уплотнения в форме цифры восемь, в соответствии с изобретением, на поверхности дна канавок...
Шестеренная гидромашина

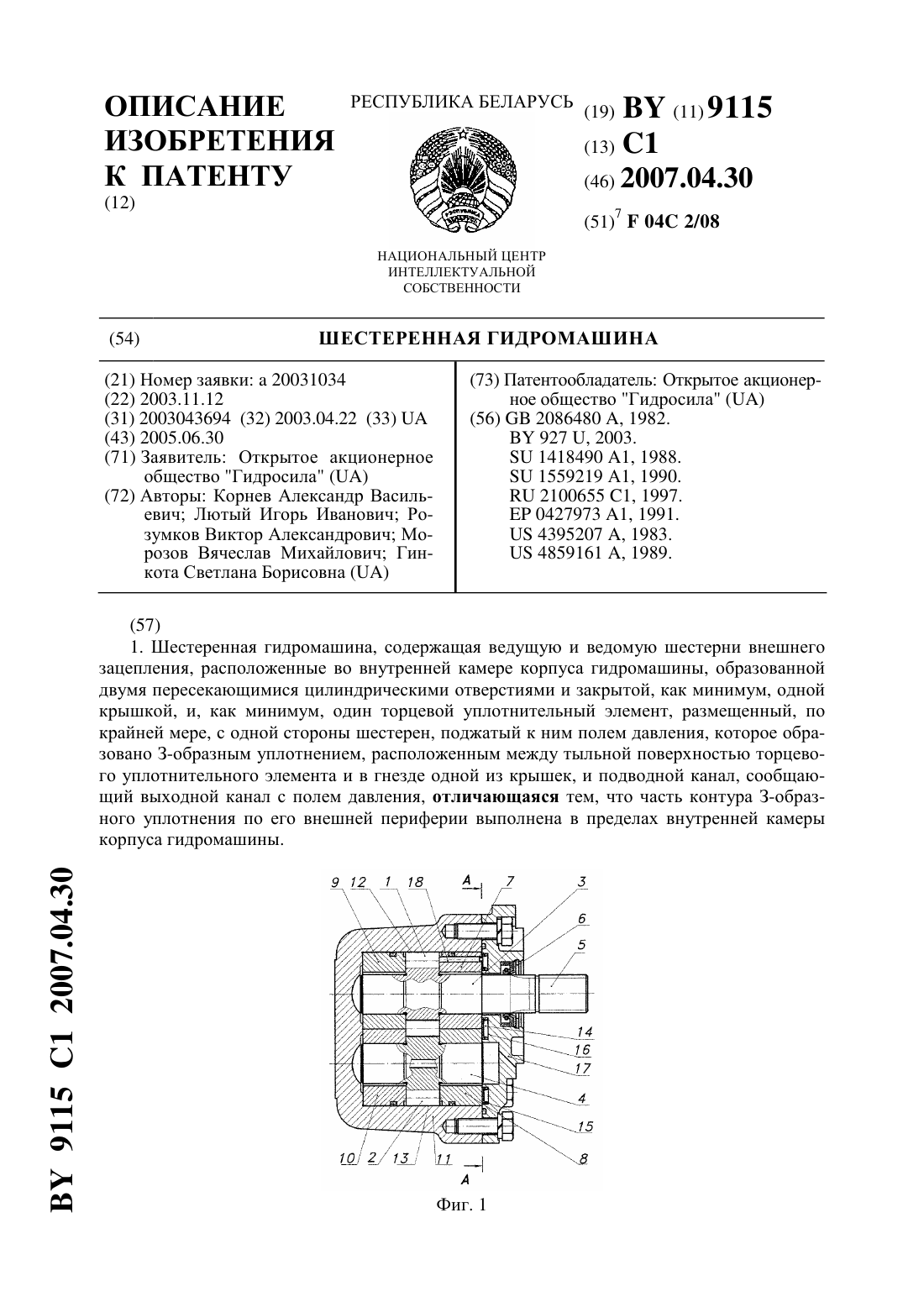

Номер патента: 9115
Опубликовано: 30.04.2007
Авторы: Лютый Игорь Иванович, Гинкота Светлана Борисовна, Корнев Александр Васильевич, Розумков Виктор Александрович, Морозов Вячеслав Михайлович
МПК: F04C 2/08
Метки: шестеренная, гидромашина
Текст:
...З-образного уплотнения по его внешней периферии выполнена в пределах внутренней камеры корпуса гидромашины. Таким образом, ограничив часть контура З-образного уплотнения по его внешней периферии пределами внутренней камерой корпуса, а, следовательно, поле давления и гнездо под уплотнение также будут размещены в этих границах, тем самым уменьшатся до минимума нагрузки на крышку и повысится надежность работы гидромашины в целом. Кроме...
Шестеренная гидромашина
Номер патента: 9028
Опубликовано: 30.04.2007
Авторы: Петровский Александр Гордеевич, Лютый Игорь Иванович, Розумков Виктор Александрович
МПК: F04C 2/08
Метки: шестеренная, гидромашина
Текст:
...компенсаторы сопрягаются между собой и с шестернями без зазоров, увеличивая в работе коэффициент подачи гидромашины. Кроме того, целесообразно, чтобы в конструкции гидромашины с двумя парами компенсаторов, примыкающих к обоим торцам шестерен и находящимся в расточках корпуса,выполненных в виде колодцев, компенсировать возможность выполнения их разными по глубине, компенсаторы торцовых зазоров без дугообразных выемок выполнять...
Шестеренная гидромашина

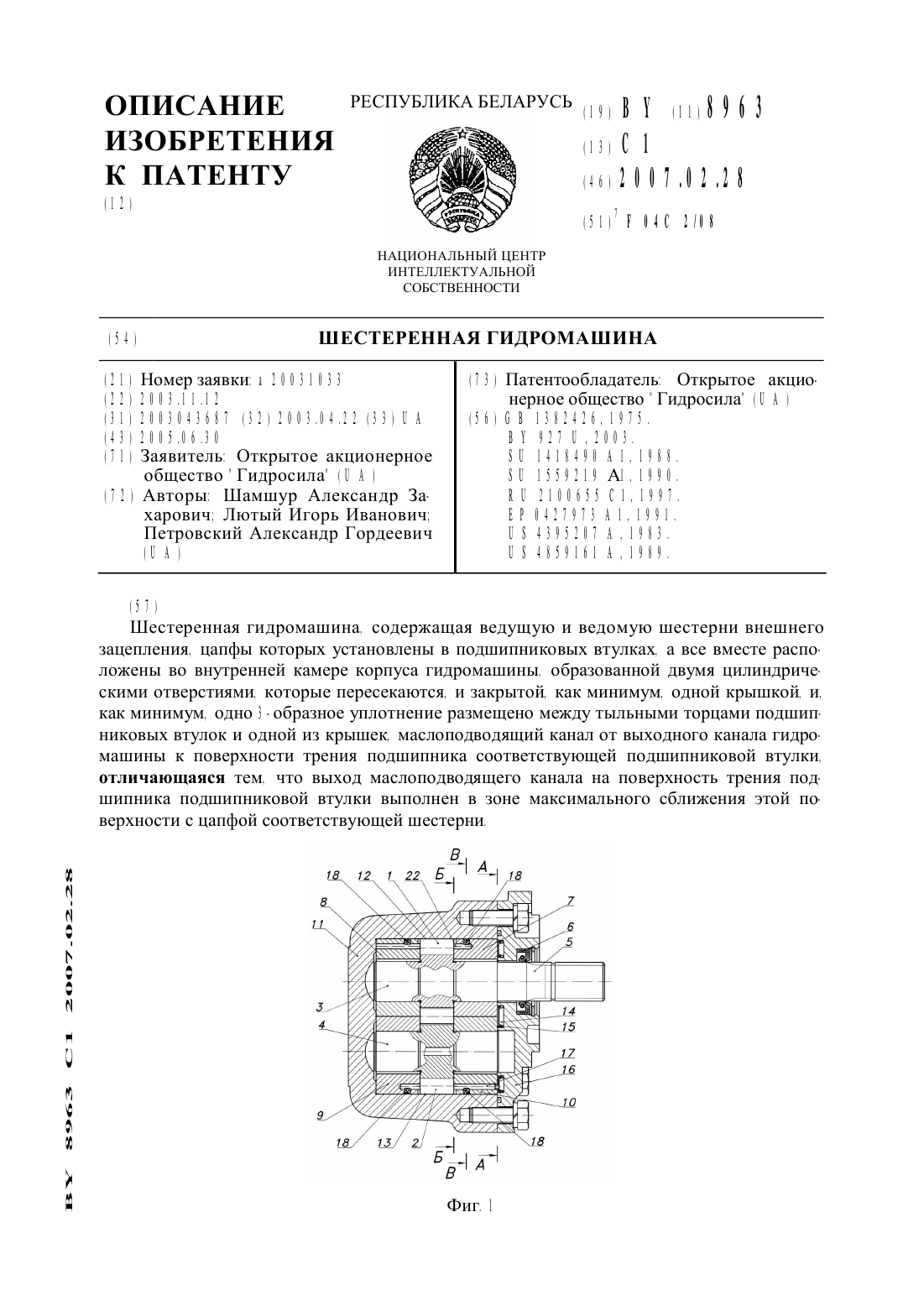

Номер патента: 8963
Опубликовано: 28.02.2007
Авторы: Петровский Александр Гордеевич, Шамшур Александр Захарович, Лютый Игорь Иванович
МПК: F04C 2/08
Метки: шестеренная, гидромашина
Текст:
.... - изображает поперечный разрез гидромашины по А-Афиг 3 - изображает поперечный разрез по Б-Б. где пунктирной линией изображены маслоподводящие каналы в подшипниковых втулкахфиг. 4 - изображает вид сбоку этих подшипниковых втулок с маслоподводящими каналамифиг. 5 - изображает поперечный разрез по В-В с другим расположением маслоподво дящих каналовфиг. 4 - изображает в увеличенном виде расположение Цапфы шестерни относительно подшипника и...
Шестеренный насос
Номер патента: 7646
Опубликовано: 30.12.2005
Авторы: Пушкин Сергей Ольгердович, Толстой Александр Владимирович
МПК: F04C 2/08
Метки: насос, шестеренный
Текст:
...тела 30-40 атм достигает 1000-1500 кг) воздействует на ведущую шестерню и отгибает консольно закрепленную ось. При этом шестерня торцами зубьев вырабатывает (как фрезой) канавки на плоскостях верхней и нижней крышек насоса. Это приводит к образованию значительных эксплуатационных каналов между полостями высокого и низкого давления в насосе и соответствующего перетекания рабочего тела, обусловливающего потерю рабочего давления и...
Шестеренный насос
Номер патента: 6470
Опубликовано: 30.09.2004
Автор: Пушкин Сергей Ольгердович
МПК: F04C 2/08
Метки: шестеренный, насос
Текст:
...вырабатывает канавки на плоскостях верхней и нижней крышек насоса. Это приводит к образованию значительных эксплуатационных каналов между полостями высокого и низкого давления в насосе и соответствующему перетеканию рабочего тела,обусловливающее потерю рабочего давления и производительности насоса. Наклоненная ось изнашивается на конус (со стороны поводка значительно больше, чем около нижней крышки - разница достигает 100-150 мкм у...
Роторная лопастная гидромашина

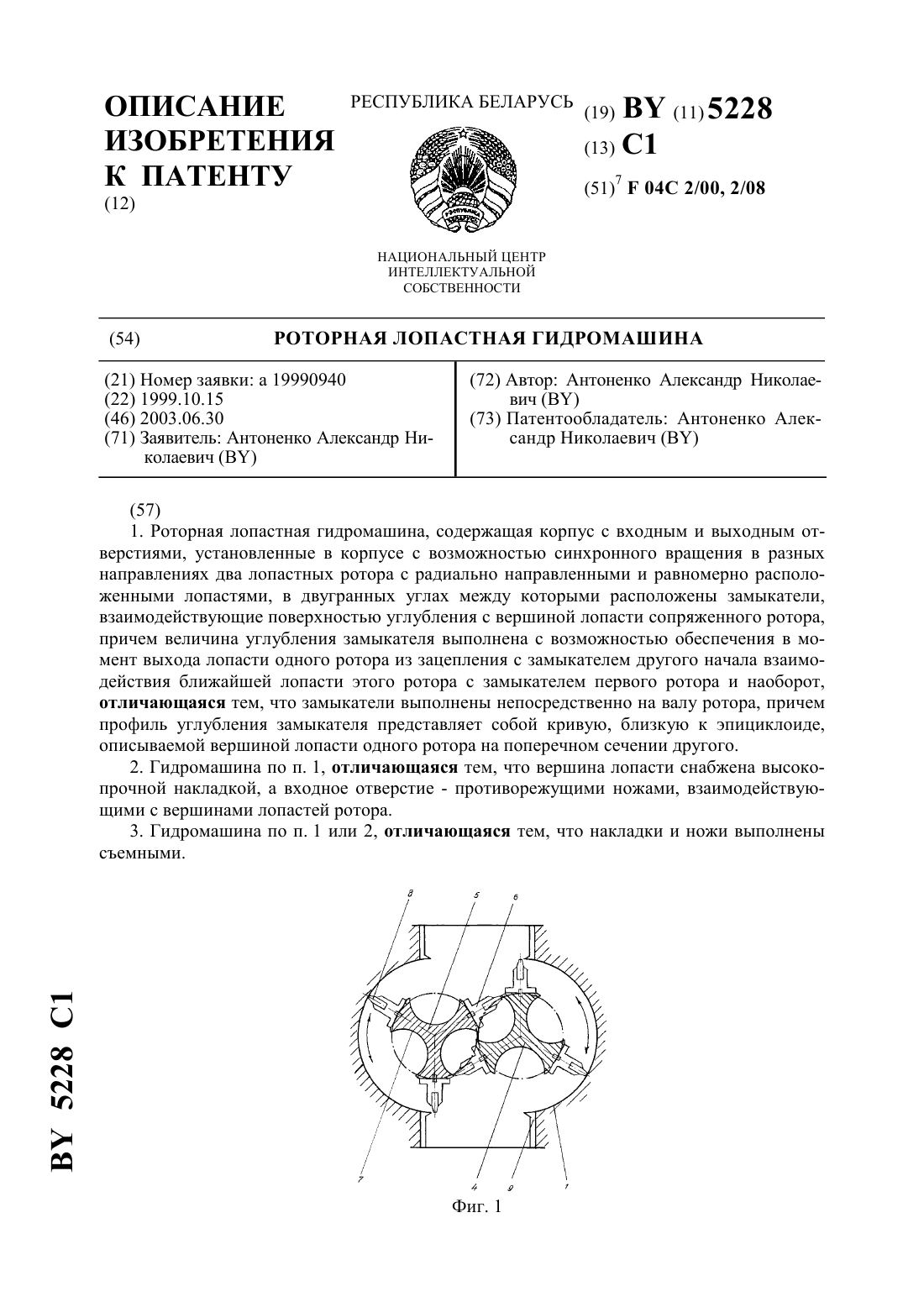

Номер патента: 5228
Опубликовано: 30.06.2003
Автор: Антоненко Александр Николаевич
Метки: роторная, лопастная, гидромашина
Текст:
...установлены два лопастных ротора 4 и 5 с радиально направленными и равномерно расположенными лопастями 6. Лопасти 6 по технологии изготовления могут быть съемными с возможностью регулирования эксплуатационных зазоров (фиг. 1, фиг. 3) или крепятся жестко к валу ротора (фиг. 2) и обрабатываются вместе с ним. В двугранных углах между лопастями 6 размещены замыкатели 7, причем последние выполнены непосредственно на валу ротора, что упрощает...
Шестеренный насос
Номер патента: 3355
Опубликовано: 30.06.2000
Авторы: Дубина Виктор Петрович, Толстой Александр Владимирович, Балютко Анатолий Петрович, Шавель Олег Леонидович, Чепа Петр Антонович, Пушкин Сергей Ольгердович
МПК: F04C 2/08
Метки: насос, шестеренный
Текст:
...на валу. Зубья на колесе расположены консольно по периметру ступицы - диска. Вал опирается на подшипники скольжения и качения. В статоре выполнена специальная осесимметричная расточка для дополнительного подшипника скольжения, на который опирается ступица - диск колеса. Шестерня находится во внутреннем зацеплении с колесом и размещена на оси, которая запрессована в отверстие в крышке, выполненное эксцентрично оси вращения ротора....
Шестеренный насос
Номер патента: 3354
Опубликовано: 30.06.2000
Авторы: Балютко Анатолий Петрович, Гурченок Валентин Петрович, Пушкин Сергей Ольгердович, Толстой Александр Владимирович, Чепа Петр Антонович, Шипко Алексей Алексеевич
МПК: F04C 2/08
Метки: шестеренный, насос
Текст:
...на который опирается ступица - диск колеса. Шестерня находится во внутреннем зацеплении с колесом и размещена на оси, которая запрессована в от 2 3354 1 верстие в крышке, выполненное эксцентрично оси вращения ротора. Разделительный сегмент между полостью всасывания и нагнетания выполнен воедино с крышкой. Дополнительная радиальная опора для колеса делает конструкцию установки ротора более жесткой. Однако ротор в опорах по-прежнему остается...
Шестеренный насос
Номер патента: 3309
Опубликовано: 30.03.2000
Авторы: Чепа Петр Антонович, Шавель Олег Леонидович, Пушкин Сергей Ольгердович
МПК: F04C 2/08
Метки: шестеренный, насос
Текст:
...рассматриваемой конструкции также невысока в связи с отсутствием должной унификации однотипные детали (ведущая и ведомая шестерни, верхняя и нижняя торцевые крышки, вал и ось) на сходных поверхностях (посадочные отверстия, шейки) при одинаковых номиналах размеров имеют разные допуски. Недостаточно высокая технологичность и некомпактность насоса обусловливает его значительную стоимость при изготовлении. Задачей настоящего изобретения...
Роторная лопастная гидромашина

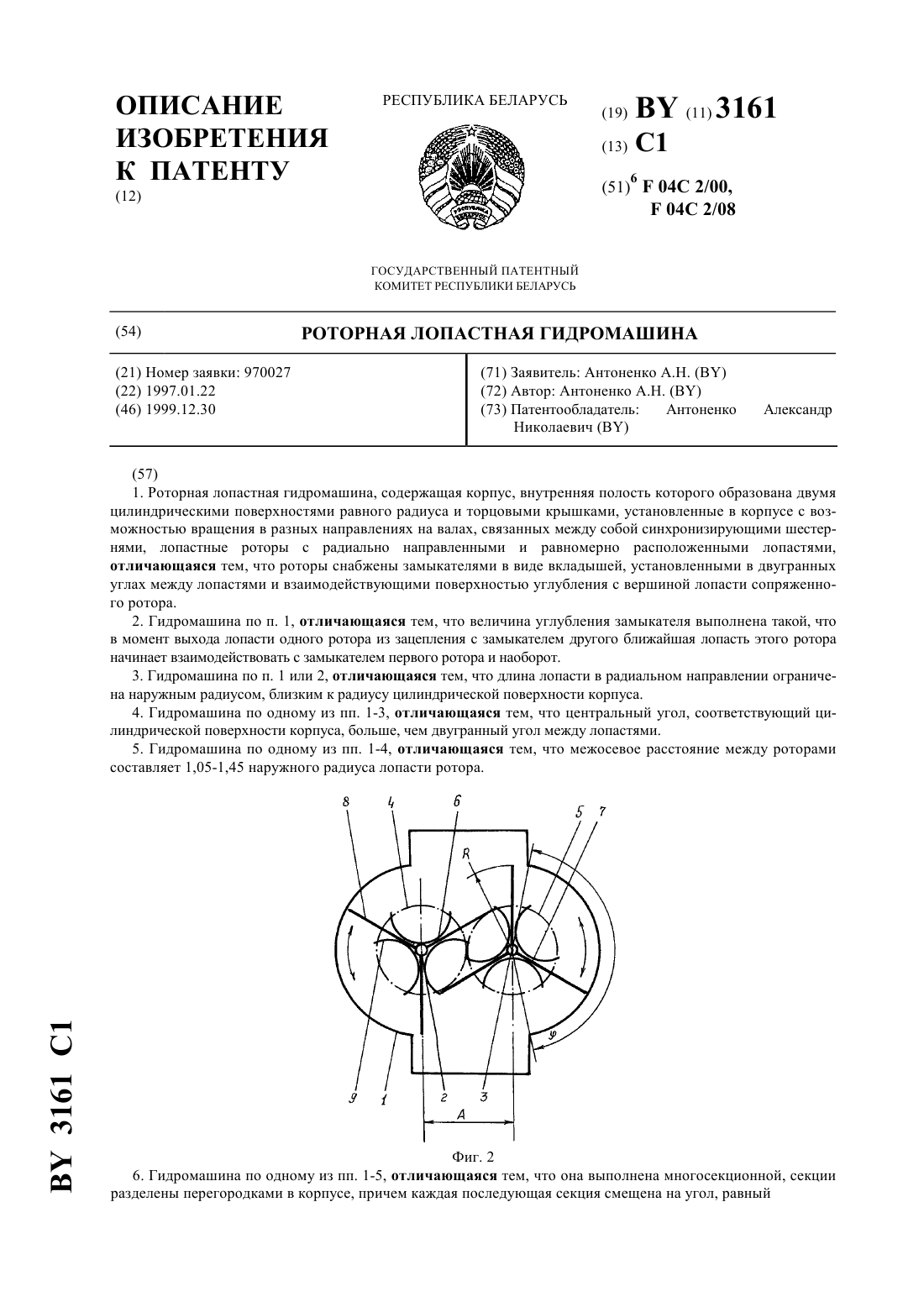

Номер патента: 3161
Опубликовано: 30.12.1999
Автор: Антоненко Александр Николаевич
Метки: гидромашина, лопастная, роторная
Текст:
...гидромашина с четырехлопастными роторами, разрез на фиг. 2 представлена схема гидромашины с трехлопастными роторами. Роторная лопастная гидромашина (фиг. 1) содержит корпус 1, внутренняя полость которого образована двумя цилиндрическими поверхностями равного радиуса и торцовыми крышками. Внутри корпуса 1 на валах 2 и 3, связанных между собой синхронизирующими шестернями 4 и 5, установлены лопастные роторы 6 и 7 с возможностью вращения в...
Гидромашина объемного вытеснения

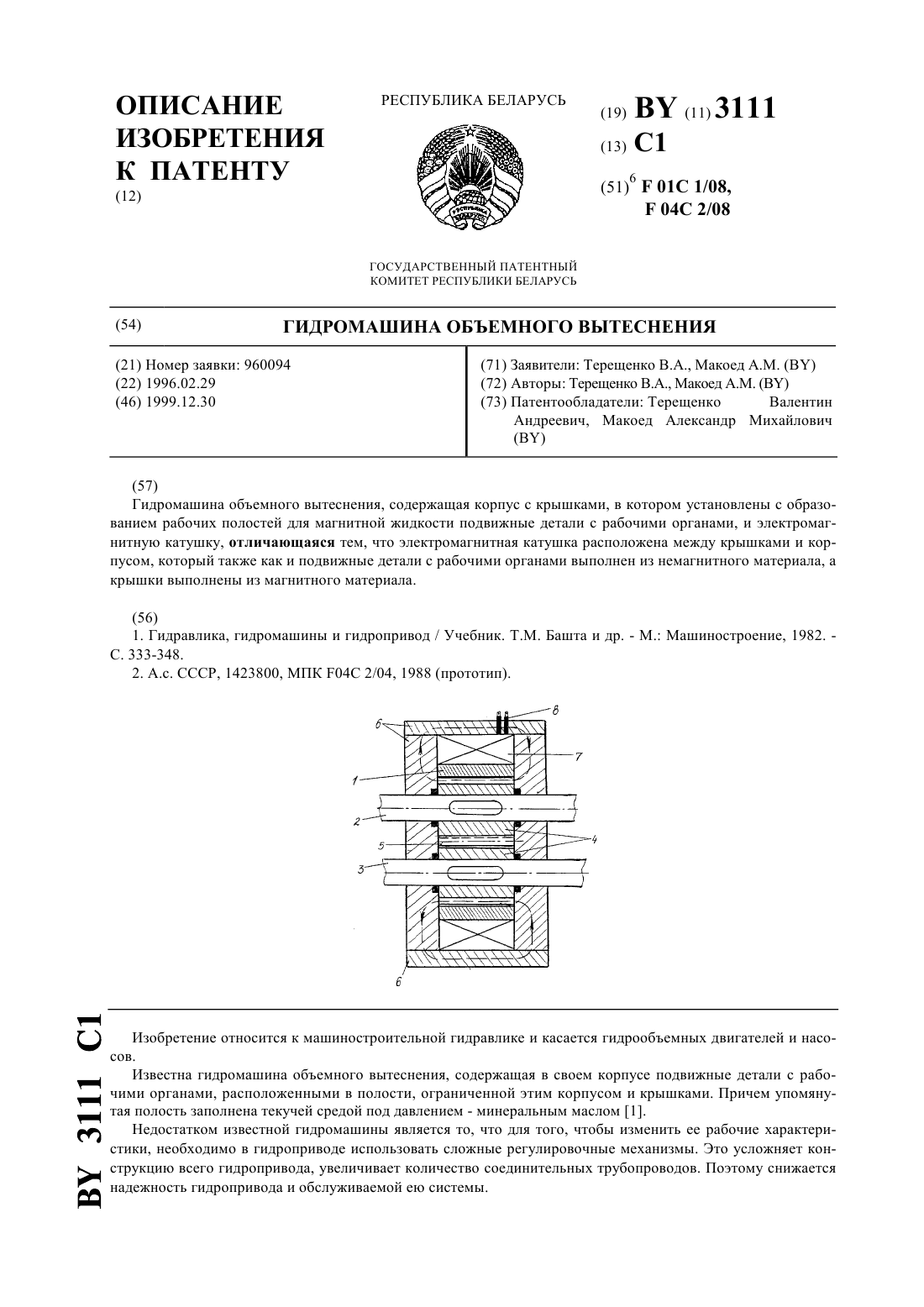

Номер патента: 3111
Опубликовано: 30.12.1999
Авторы: ТЕРЕЩЕНКО Валентин Андреевич, Макоед Александр Михайлович
Метки: объемного, вытеснения, гидромашина
Текст:
...шестерни 4. Рабочими органами подвижных деталей являются зубья 5 шестерен 4. Элементы 2-5 расположены в полости, ограниченной корпусом 1 и крышками 6. Эта полость заполнена магнитной жидкостью, например реологической суспензией. Причем корпус 1 и подвижные элементы 2-4 с рабочими органами 5 выполнены из немагнитного материала, например из специальной нержавеющей стали,а крышки 6 - из магнитного материала, например из трансформаторной...
