Бильная косилка

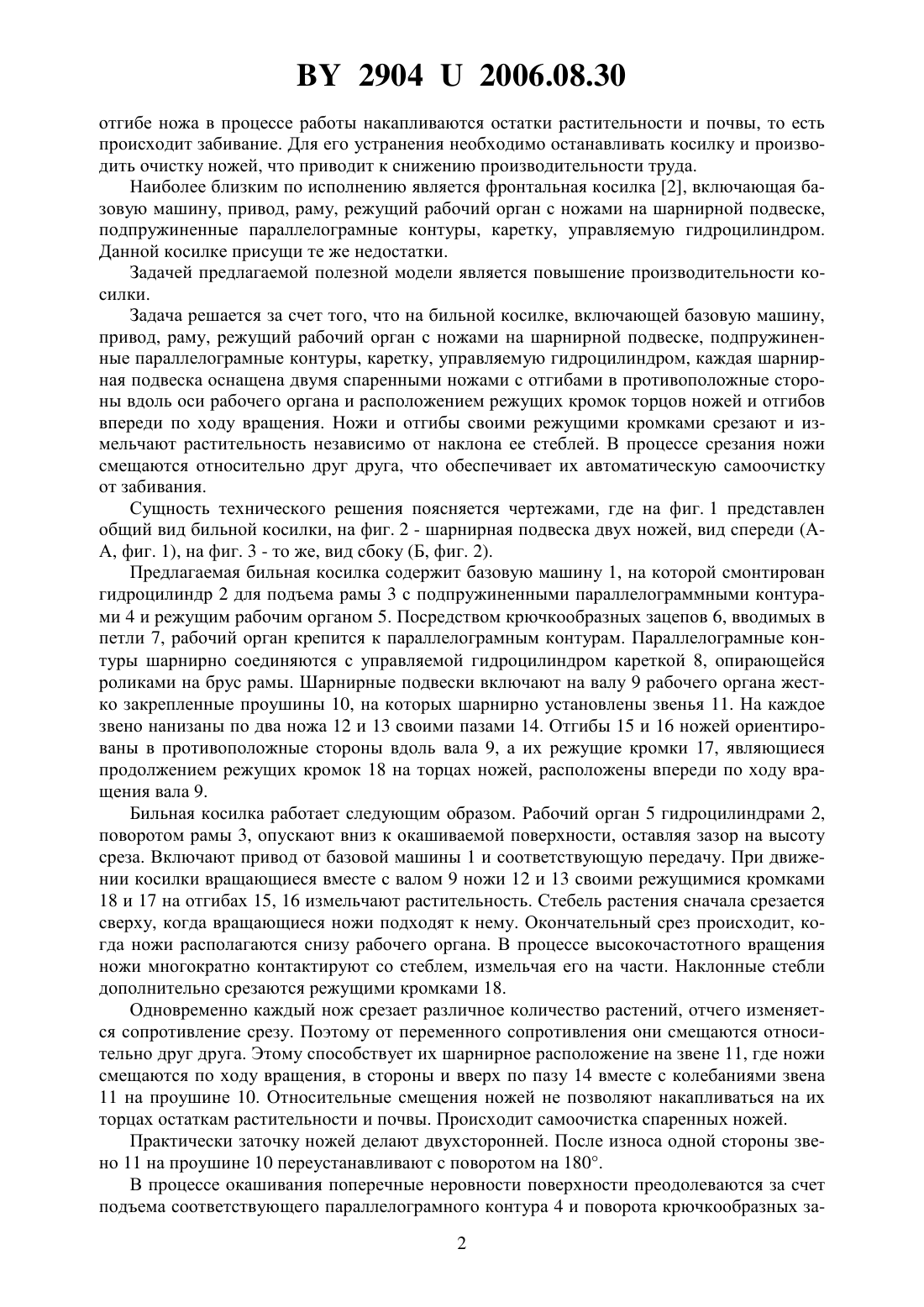

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное научное предприятие Институт мелиорации и луговодства Национальной академии наук Беларуси(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич(73) Патентообладатель Республиканское унитарное научное предприятие Институт мелиорации и луговодства Национальной академии наук Беларуси(57) Бильная косилка, включающая базовую машину, привод, раму, режущий рабочий орган с ножами на шарнирной подвеске, подпружиненные параллелограмные контуры и каретку на роликах, управляемую гидроцилиндром, отличающаяся тем, что на каждой шарнирной подвеске установлены по два ножа отгибами в противоположные стороны вдоль оси рабочего органа с расположением режущей кромки впереди по ходу вращения на торцах ножей и отгибов. Фиг. 1 Предлагаемое техническое решение относится к механизации сельскохозяйственного производства и в частности для скашивания и измельчения растительности. Известны бильные косилки, включающие базовую машину, раму (стреловое оборудование), корпус с ротором, оснащенным шарнирно подвешенными ножами с отгибом вперед по ходу вращения, и привод 1. Недостатком данной конструкции является то, что на 29042006.08.30 отгибе ножа в процессе работы накапливаются остатки растительности и почвы, то есть происходит забивание. Для его устранения необходимо останавливать косилку и производить очистку ножей, что приводит к снижению производительности труда. Наиболее близким по исполнению является фронтальная косилка 2, включающая базовую машину, привод, раму, режущий рабочий орган с ножами на шарнирной подвеске,подпружиненные параллелограмные контуры, каретку, управляемую гидроцилиндром. Данной косилке присущи те же недостатки. Задачей предлагаемой полезной модели является повышение производительности косилки. Задача решается за счет того, что на бильной косилке, включающей базовую машину,привод, раму, режущий рабочий орган с ножами на шарнирной подвеске, подпружиненные параллелограмные контуры, каретку, управляемую гидроцилиндром, каждая шарнирная подвеска оснащена двумя спаренными ножами с отгибами в противоположные стороны вдоль оси рабочего органа и расположением режущих кромок торцов ножей и отгибов впереди по ходу вращения. Ножи и отгибы своими режущими кромками срезают и измельчают растительность независимо от наклона ее стеблей. В процессе срезания ножи смещаются относительно друг друга, что обеспечивает их автоматическую самоочистку от забивания. Сущность технического решения поясняется чертежами, где на фиг. 1 представлен общий вид бильной косилки, на фиг. 2 - шарнирная подвеска двух ножей, вид спереди (АА, фиг. 1), на фиг. 3 - то же, вид сбоку (Б, фиг. 2). Предлагаемая бильная косилка содержит базовую машину 1, на которой смонтирован гидроцилиндр 2 для подъема рамы 3 с подпружиненными параллелограммными контурами 4 и режущим рабочим органом 5. Посредством крючкообразных зацепов 6, вводимых в петли 7, рабочий орган крепится к параллелограмным контурам. Параллелограмные контуры шарнирно соединяются с управляемой гидроцилиндром кареткой 8, опирающейся роликами на брус рамы. Шарнирные подвески включают на валу 9 рабочего органа жестко закрепленные проушины 10, на которых шарнирно установлены звенья 11. На каждое звено нанизаны по два ножа 12 и 13 своими пазами 14. Отгибы 15 и 16 ножей ориентированы в противоположные стороны вдоль вала 9, а их режущие кромки 17, являющиеся продолжением режущих кромок 18 на торцах ножей, расположены впереди по ходу вращения вала 9. Бильная косилка работает следующим образом. Рабочий орган 5 гидроцилиндрами 2,поворотом рамы 3, опускают вниз к окашиваемой поверхности, оставляя зазор на высоту среза. Включают привод от базовой машины 1 и соответствующую передачу. При движении косилки вращающиеся вместе с валом 9 ножи 12 и 13 своими режущимися кромками 18 и 17 на отгибах 15, 16 измельчают растительность. Стебель растения сначала срезается сверху, когда вращающиеся ножи подходят к нему. Окончательный срез происходит, когда ножи располагаются снизу рабочего органа. В процессе высокочастотного вращения ножи многократно контактируют со стеблем, измельчая его на части. Наклонные стебли дополнительно срезаются режущими кромками 18. Одновременно каждый нож срезает различное количество растений, отчего изменяется сопротивление срезу. Поэтому от переменного сопротивления они смещаются относительно друг друга. Этому способствует их шарнирное расположение на звене 11, где ножи смещаются по ходу вращения, в стороны и вверх по пазу 14 вместе с колебаниями звена 11 на проушине 10. Относительные смещения ножей не позволяют накапливаться на их торцах остаткам растительности и почвы. Происходит самоочистка спаренных ножей. Практически заточку ножей делают двухсторонней. После износа одной стороны звено 11 на проушине 10 переустанавливают с поворотом на 180. В процессе окашивания поперечные неровности поверхности преодолеваются за счет подъема соответствующего параллелограмного контура 4 и поворота крючкообразных за 2 29042006.08.30 цепов 6 рабочего органа в петлях 7. При объезде непреодолимого препятствия или окашивании берм каналов рабочий орган смещают в сторону гидроцилиндром, передвигающим каретку 8 на роликах по переднему брусу рамы 3. Предложенное техническое решение использовано на опытном образце бильной косилки. В процессе ее испытаний не было выявлено случаев забивания ножей остатками растительности и почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
