Гидроциклон

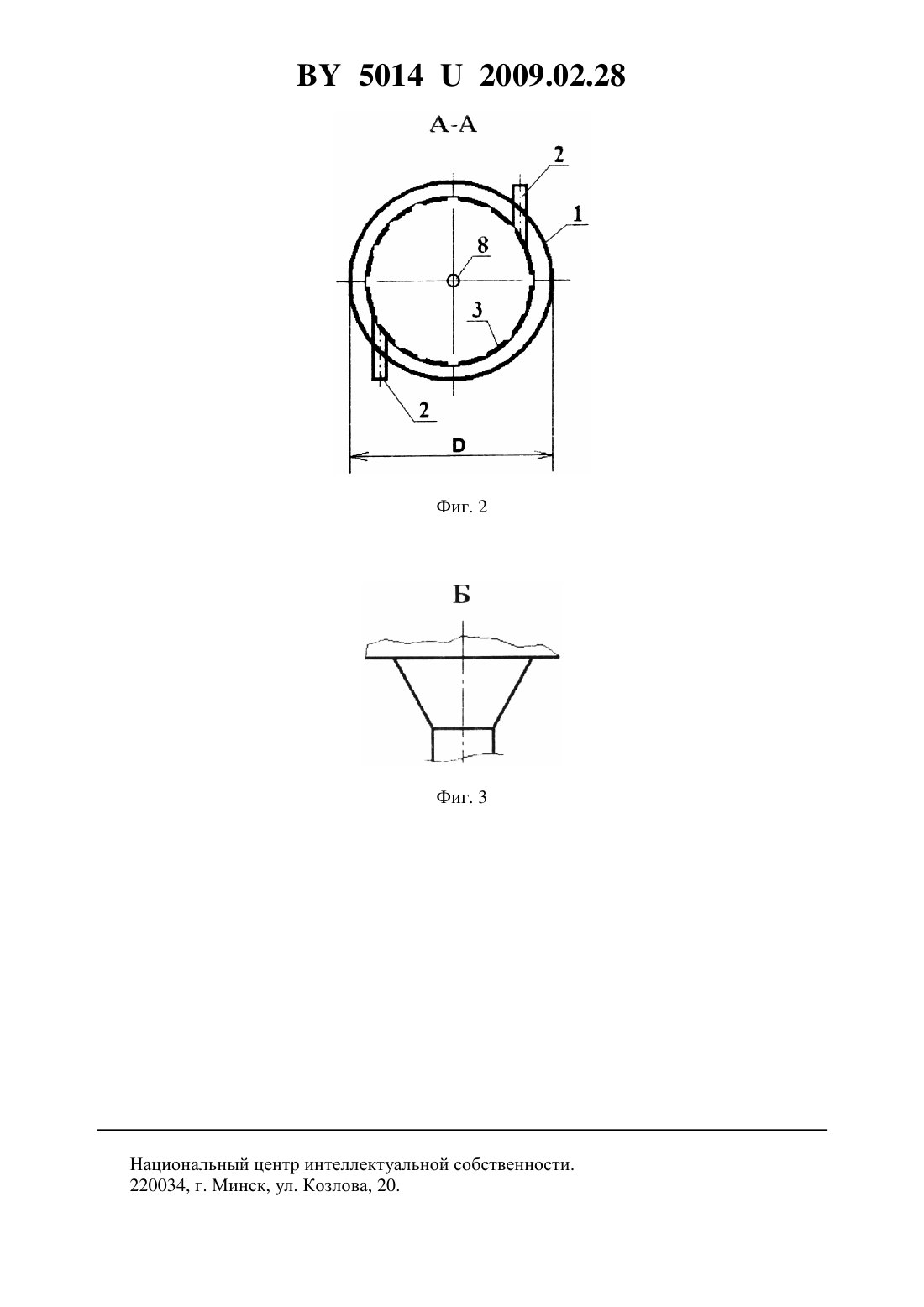

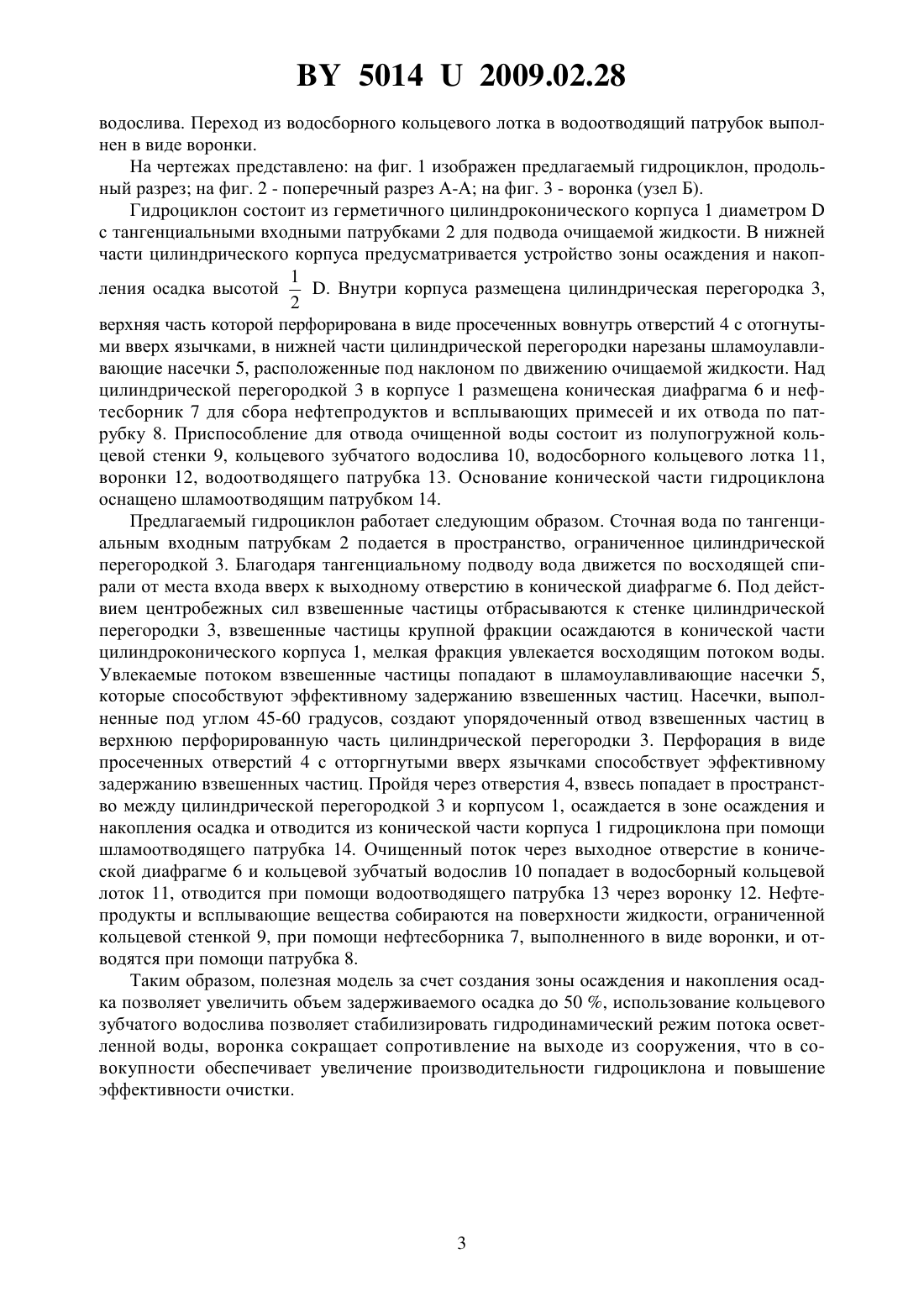

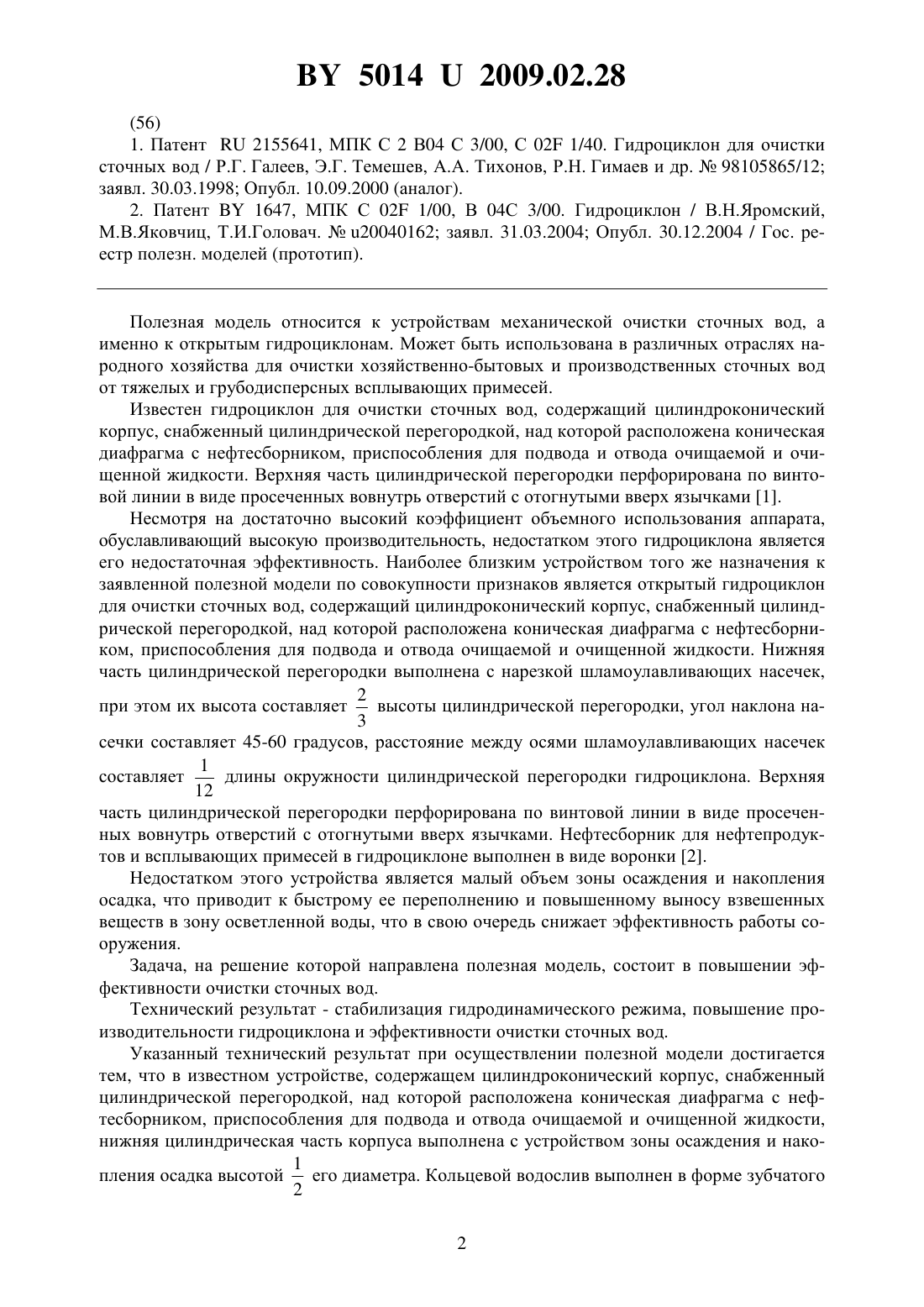

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Ковальчук Вячеслав Леонтьевич Яковчиц Михаил Владимирович(57) 1. Гидроциклон для очистки сточных вод, включающий цилиндроконический корпус,снабженный цилиндрической перегородкой, над которой расположена коническая диафрагма с нефтесборником, приспособления для подвода и отвода очищаемой и очищенной жидкости, отличающийся тем, что нижняя цилиндрическая часть корпуса выполнена 1 с устройством зоны осаждения и накопления осадка высотой его диаметра. 2 2. Устройство по п. 1, отличающееся тем, что кольцевой водослив выполнен в форме зубчатого водослива. 3. Устройство по п. 1, отличающееся тем, что переход из водосборного кольцевого лотка в водоотводящий патрубок выполнен в виде воронки.(56) 1. Патент 2155641, МПК С 2 В 04 С 3/00, С 02 1/40. Гидроциклон для очистки сточных вод / Р.Г. Галеев, Э.Г. Темешев, А.А. Тихонов, Р.Н. Гимаев и др.98105865/12 заявл. 30.03.1998 Опубл. 10.09.2000 (аналог). 2. Патент 1647, МПК С 02 1/00, В 04 С 3/00. Гидроциклон / В.Н.Яромский,М.В.Яковчиц, Т.И.Головач.20040162 заявл. 31.03.2004 Опубл. 30.12.2004 / Гос. реестр полезн. моделей (прототип). Полезная модель относится к устройствам механической очистки сточных вод, а именно к открытым гидроциклонам. Может быть использована в различных отраслях народного хозяйства для очистки хозяйственно-бытовых и производственных сточных вод от тяжелых и грубодисперсных всплывающих примесей. Известен гидроциклон для очистки сточных вод, содержащий цилиндроконический корпус, снабженный цилиндрической перегородкой, над которой расположена коническая диафрагма с нефтесборником, приспособления для подвода и отвода очищаемой и очищенной жидкости. Верхняя часть цилиндрической перегородки перфорирована по винтовой линии в виде просеченных вовнутрь отверстий с отогнутыми вверх язычками 1. Несмотря на достаточно высокий коэффициент объемного использования аппарата,обуславливающий высокую производительность, недостатком этого гидроциклона является его недостаточная эффективность. Наиболее близким устройством того же назначения к заявленной полезной модели по совокупности признаков является открытый гидроциклон для очистки сточных вод, содержащий цилиндроконический корпус, снабженный цилиндрической перегородкой, над которой расположена коническая диафрагма с нефтесборником, приспособления для подвода и отвода очищаемой и очищенной жидкости. Нижняя часть цилиндрической перегородки выполнена с нарезкой шламоулавливающих насечек,2 при этом их высота составляет высоты цилиндрической перегородки, угол наклона на 3 сечки составляет 45-60 градусов, расстояние между осями шламоулавливающих насечек 1 длины окружности цилиндрической перегородки гидроциклона. Верхняя составляет 12 часть цилиндрической перегородки перфорирована по винтовой линии в виде просеченных вовнутрь отверстий с отогнутыми вверх язычками. Нефтесборник для нефтепродуктов и всплывающих примесей в гидроциклоне выполнен в виде воронки 2. Недостатком этого устройства является малый объем зоны осаждения и накопления осадка, что приводит к быстрому ее переполнению и повышенному выносу взвешенных веществ в зону осветленной воды, что в свою очередь снижает эффективность работы сооружения. Задача, на решение которой направлена полезная модель, состоит в повышении эффективности очистки сточных вод. Технический результат - стабилизация гидродинамического режима, повышение производительности гидроциклона и эффективности очистки сточных вод. Указанный технический результат при осуществлении полезной модели достигается тем, что в известном устройстве, содержащем цилиндроконический корпус, снабженный цилиндрической перегородкой, над которой расположена коническая диафрагма с нефтесборником, приспособления для подвода и отвода очищаемой и очищенной жидкости,нижняя цилиндрическая часть корпуса выполнена с устройством зоны осаждения и нако 1 пления осадка высотой его диаметра. Кольцевой водослив выполнен в форме зубчатого 2 2 50142009.02.28 водослива. Переход из водосборного кольцевого лотка в водоотводящий патрубок выполнен в виде воронки. На чертежах представлено на фиг. 1 изображен предлагаемый гидроциклон, продольный разрез на фиг. 2 - поперечный разрез А-А на фиг. 3 - воронка (узел Б). Гидроциклон состоит из герметичного цилиндроконического корпуса 1 диаметромс тангенциальными входными патрубками 2 для подвода очищаемой жидкости. В нижней части цилиндрического корпуса предусматривается устройство зоны осаждения и накоп 1 ления осадка высотой. Внутри корпуса размещена цилиндрическая перегородка 3,2 верхняя часть которой перфорирована в виде просеченных вовнутрь отверстий 4 с отогнутыми вверх язычками, в нижней части цилиндрической перегородки нарезаны шламоулавливающие насечки 5, расположенные под наклоном по движению очищаемой жидкости. Над цилиндрической перегородкой 3 в корпусе 1 размещена коническая диафрагма 6 и нефтесборник 7 для сбора нефтепродуктов и всплывающих примесей и их отвода по патрубку 8. Приспособление для отвода очищенной воды состоит из полупогружной кольцевой стенки 9, кольцевого зубчатого водослива 10, водосборного кольцевого лотка 11,воронки 12, водоотводящего патрубка 13. Основание конической части гидроциклона оснащено шламоотводящим патрубком 14. Предлагаемый гидроциклон работает следующим образом. Сточная вода по тангенциальным входным патрубкам 2 подается в пространство, ограниченное цилиндрической перегородкой 3. Благодаря тангенциальному подводу вода движется по восходящей спирали от места входа вверх к выходному отверстию в конической диафрагме 6. Под действием центробежных сил взвешенные частицы отбрасываются к стенке цилиндрической перегородки 3, взвешенные частицы крупной фракции осаждаются в конической части цилиндроконического корпуса 1, мелкая фракция увлекается восходящим потоком воды. Увлекаемые потоком взвешенные частицы попадают в шламоулавливающие насечки 5,которые способствуют эффективному задержанию взвешенных частиц. Насечки, выполненные под углом 45-60 градусов, создают упорядоченный отвод взвешенных частиц в верхнюю перфорированную часть цилиндрической перегородки 3. Перфорация в виде просеченных отверстий 4 с отторгнутыми вверх язычками способствует эффективному задержанию взвешенных частиц. Пройдя через отверстия 4, взвесь попадает в пространство между цилиндрической перегородкой 3 и корпусом 1, осаждается в зоне осаждения и накопления осадка и отводится из конической части корпуса 1 гидроциклона при помощи шламоотводящего патрубка 14. Очищенный поток через выходное отверстие в конической диафрагме 6 и кольцевой зубчатый водослив 10 попадает в водосборный кольцевой лоток 11, отводится при помощи водоотводящего патрубка 13 через воронку 12. Нефтепродукты и всплывающие вещества собираются на поверхности жидкости, ограниченной кольцевой стенкой 9, при помощи нефтесборника 7, выполненного в виде воронки, и отводятся при помощи патрубка 8. Таким образом, полезная модель за счет создания зоны осаждения и накопления осадка позволяет увеличить объем задерживаемого осадка до 50 , использование кольцевого зубчатого водослива позволяет стабилизировать гидродинамический режим потока осветленной воды, воронка сокращает сопротивление на выходе из сооружения, что в совокупности обеспечивает увеличение производительности гидроциклона и повышение эффективности очистки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
