Клеевая композиция

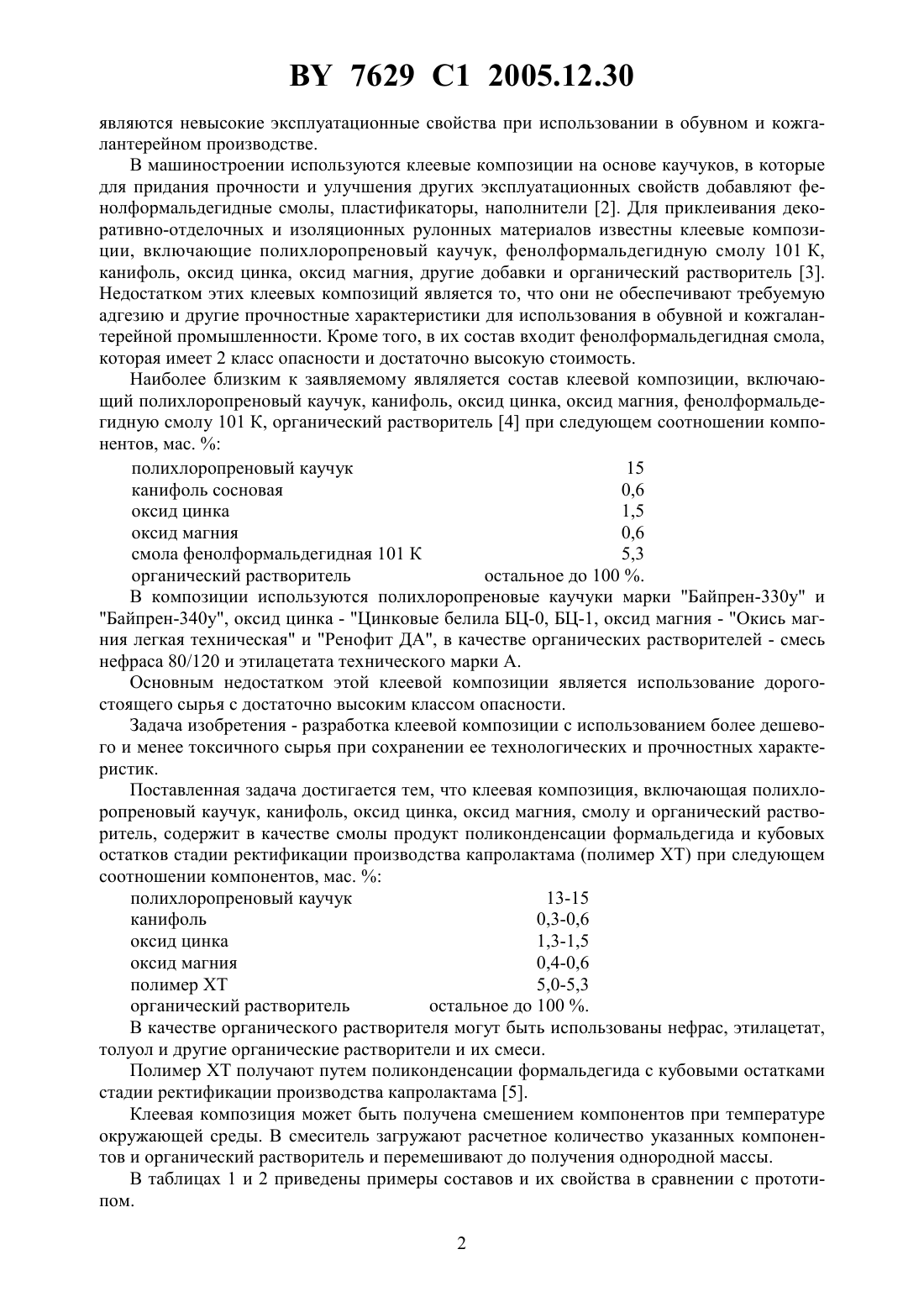

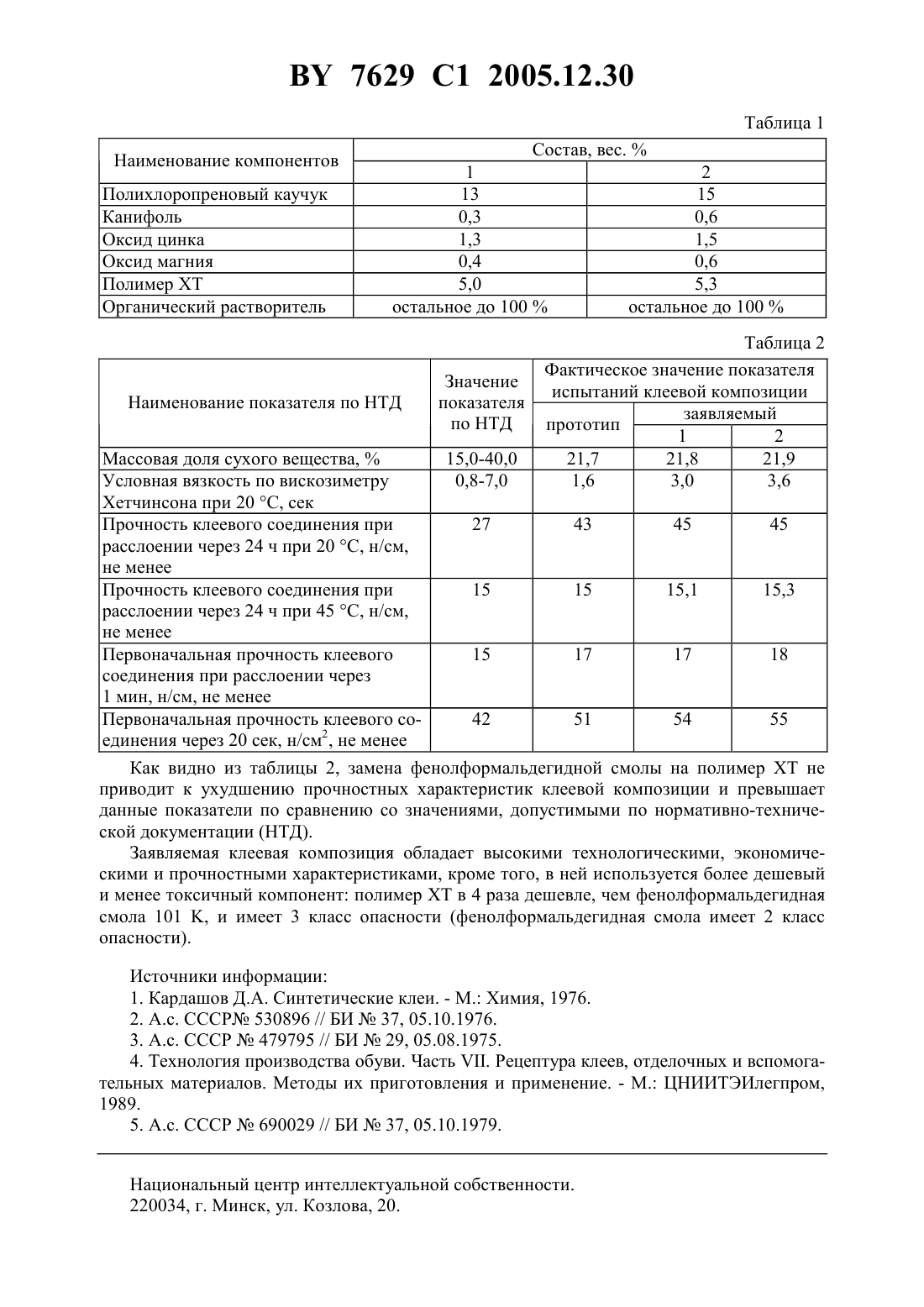

(51)09 111/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение Белорусского государственного университета Научно-исследовательский институт физико-химических проблем(72) Авторы Некрашевич Анна Иосифовна Григорьев Юрий Викторович Андреева Татьяна Николаевна Симирский Владимир Викторович(73) Патентообладатель Учреждение Белорусского государственного университета Научно-исследовательский институт физико-химических проблем(56) Технология производства обуви. Ч Рецептура клеев, отделочных и вспомогательных материалов, методы их приготовления и применения. - М. ЦНИИТЭИлегпром, 1989. - С. 4-11,23-25.2063994 1, 1996.5-179216, 1993.880031 , 1985.1666502 1, 1991.1065457 , 1984.а 19990821, 2001.690029, 1979.(57) Клеевая композиция, включающая полихлоропреновый каучук, канифоль, оксид цинка, оксид магния, смолу и органический растворитель, отличающаяся тем, что содержит в качестве смолы продукт поликонденсации формальдегида и кубовых остатков стадии ректификации производства капролактама (полимер ХТ) при следующем соотношении компонентов, мас.полихлоропреновый каучук 13,0-15,0 канифоль 0,3-0,6 оксид цинка 1,3-1,5 оксид магния 0,4-0,6 полимер ХТ 5,0-5,3 органический растворитель остальное. Изобретение относится к области клеящих материалов, которые используются в обувном и кожгалантерейном производствах, машиностроительной и мебельной промышленности и обеспечивают приклеивание натуральных и искусственных кож в обувных производствах и резины к металлам и полимерным материалам. Клеевые композиции представляют собой продукты смешения и взаимодействия натуральных или синтетических каучуков, низкомолекулярных смол, наполнителей (оксиды металлов и др.), органических растворителей. Известны клеевые композиции, представляющие собой раствор полихлоропрена в органическом растворителе с различными добавками 1. Недостатком данных композиций 7629 1 2005.12.30 являются невысокие эксплуатационные свойства при использовании в обувном и кожгалантерейном производстве. В машиностроении используются клеевые композиции на основе каучуков, в которые для придания прочности и улучшения других эксплуатационных свойств добавляют фенолформальдегидные смолы, пластификаторы, наполнители 2. Для приклеивания декоративно-отделочных и изоляционных рулонных материалов известны клеевые композиции, включающие полихлоропреновый каучук, фенолформальдегидную смолу 101 К,канифоль, оксид цинка, оксид магния, другие добавки и органический растворитель 3. Недостатком этих клеевых композиций является то, что они не обеспечивают требуемую адгезию и другие прочностные характеристики для использования в обувной и кожгалантерейной промышленности. Кроме того, в их состав входит фенолформальдегидная смола,которая имеет 2 класс опасности и достаточно высокую стоимость. Наиболее близким к заявляемому являляется состав клеевой композиции, включающий полихлоропреновый каучук, канифоль, оксид цинка, оксид магния, фенолформальдегидную смолу 101 К, органический растворитель 4 при следующем соотношении компонентов, мас.полихлоропреновый каучук 15 канифоль сосновая 0,6 оксид цинка 1,5 оксид магния 0,6 смола фенолформальдегидная 101 К 5,3 органический растворитель остальное до 100 . В композиции используются полихлоропреновые каучуки марки Байпрен-330 у и Байпрен-340 у, оксид цинка - Цинковые белила БЦ-0, БЦ-1, оксид магния - Окись магния легкая техническая и Ренофит ДА, в качестве органических растворителей - смесь нефраса 80/120 и этилацетата технического марки А. Основным недостатком этой клеевой композиции является использование дорогостоящего сырья с достаточно высоким классом опасности. Задача изобретения - разработка клеевой композиции с использованием более дешевого и менее токсичного сырья при сохранении ее технологических и прочностных характеристик. Поставленная задача достигается тем, что клеевая композиция, включающая полихлоропреновый каучук, канифоль, оксид цинка, оксид магния, смолу и органический растворитель, содержит в качестве смолы продукт поликонденсации формальдегида и кубовых остатков стадии ректификации производства капролактама (полимер ) при следующем соотношении компонентов, мас.полихлоропреновый каучук 13-15 канифоль 0,3-0,6 оксид цинка 1,3-1,5 оксид магния 0,4-0,6 полимер 5,0-5,3 органический растворитель остальное до 100 . В качестве органического растворителя могут быть использованы нефрас, этилацетат,толуол и другие органические растворители и их смеси. Полимерполучают путем поликонденсации формальдегида с кубовыми остатками стадии ректификации производства капролактама 5. Клеевая композиция может быть получена смешением компонентов при температуре окружающей среды. В смеситель загружают расчетное количество указанных компонентов и органический растворитель и перемешивают до получения однородной массы. В таблицах 1 и 2 приведены примеры составов и их свойства в сравнении с прототипом. 2 7629 1 2005.12.30 Таблица 1 Наименование компонентов Полихлоропреновый каучук Канифоль Оксид цинка Оксид магния ПолимерОрганический растворитель Наименование показателя по НТД Значение показателя по НТД Таблица 2 Фактическое значение показателя испытаний клеевой композиции заявляемый прототип 1 2 21,7 21,8 21,9 1,6 3,0 3,6 Массовая доля сухого вещества,15,0-40,0 Условная вязкость по вискозиметру 0,8-7,0 Хетчинсона при 20 С, сек Прочность клеевого соединения при 27 43 45 45 расслоении через 24 ч при 20 С, н/см,не менее Прочность клеевого соединения при 15 15 15,1 15,3 расслоении через 24 ч при 45 С, н/см,не менее Первоначальная прочность клеевого 15 17 17 18 соединения при расслоении через 1 мин, н/см, не менее Первоначальная прочность клеевого со 42 51 54 55 2 единения через 20 сек, н/см , не менее Как видно из таблицы 2, замена фенолформальдегидной смолы на полимерне приводит к ухудшению прочностных характеристик клеевой композиции и превышает данные показатели по сравнению со значениями, допустимыми по нормативно-технической документации (Д). Заявляемая клеевая композиция обладает высокими технологическими, экономическими и прочностными характеристиками, кроме того, в ней используется более дешевый и менее токсичный компонент полимерв 4 раза дешевле, чем фенолформальдегидная смола 101 , и имеет 3 класс опасности (фенолформальдегидная смола имеет 2 класс опасности). Источники информации 1. Кардашов Д.А. Синтетические клеи. - . Химия, 1976. 2. А.с. СССР 530896 // БИ 37, 05.10.1976. 3. А.с. СССР 479795 // БИ 29, 05.08.1975. 4. Технология производства обуви. Часть . Рецептура клеев, отделочных и вспомогательных материалов. Методы их приготовления и применение. - . ЦНИИТЭИлегпром,1989. 5. А.с. СССР 690029 // БИ 37, 05.10.1979. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
