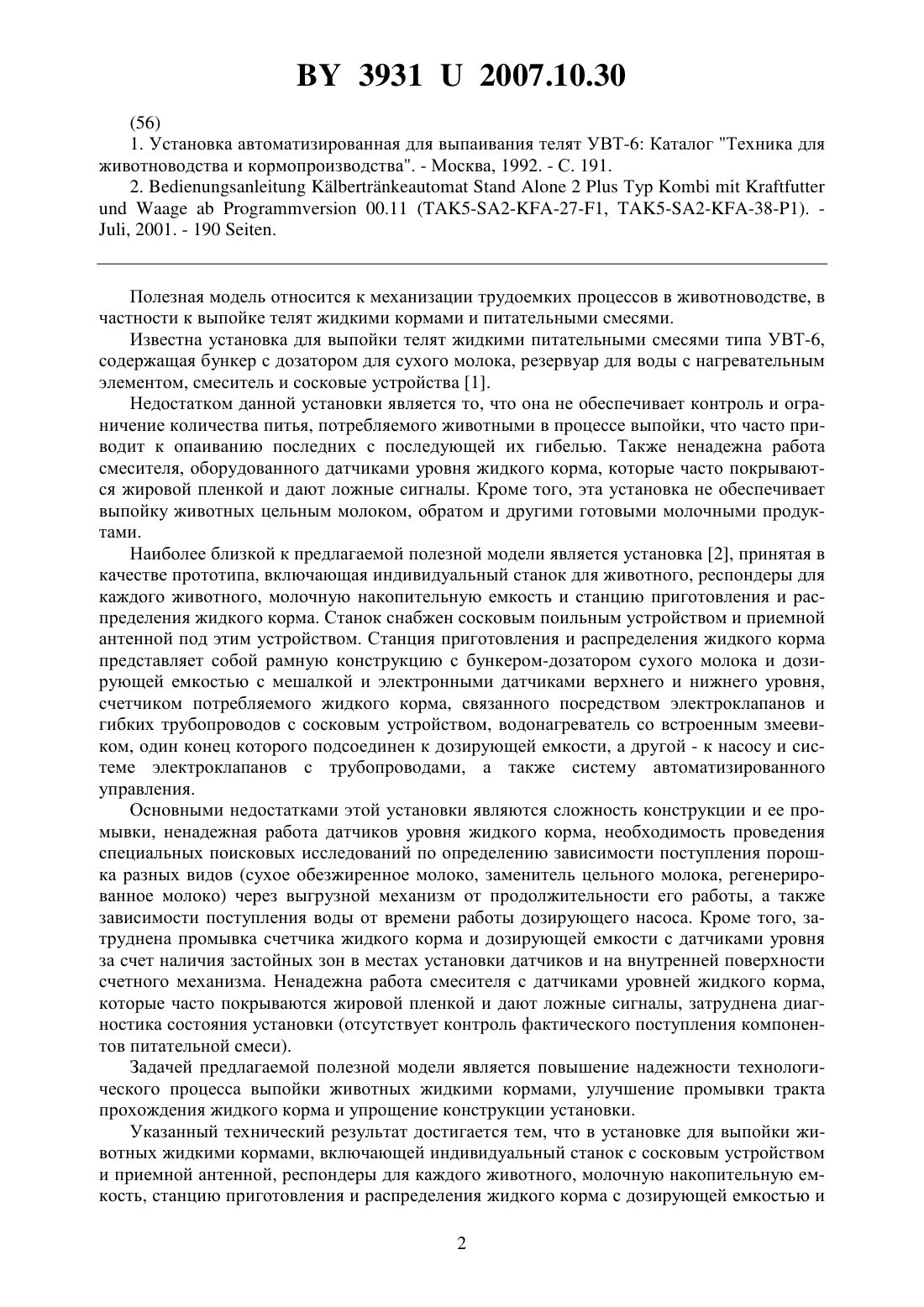

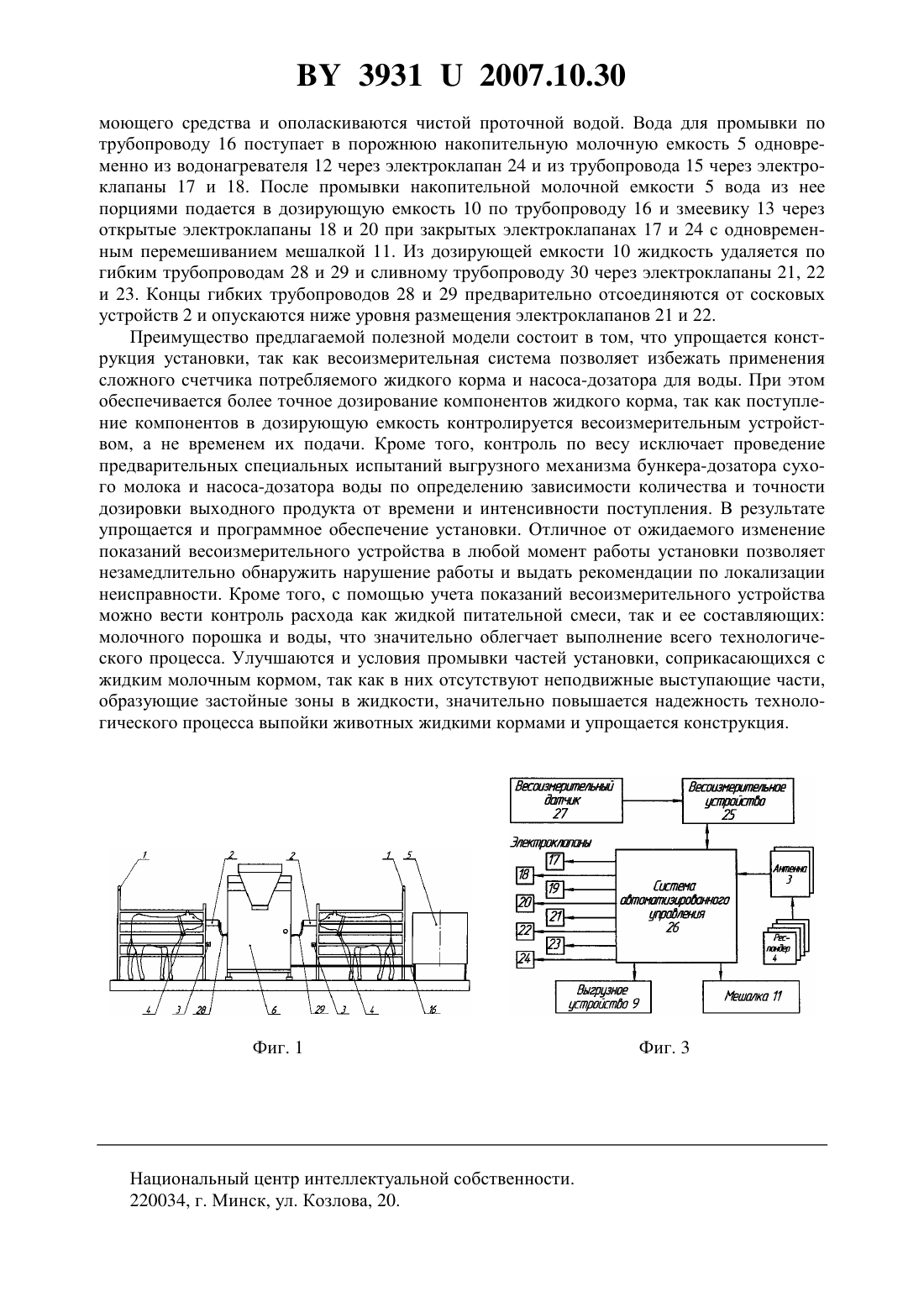

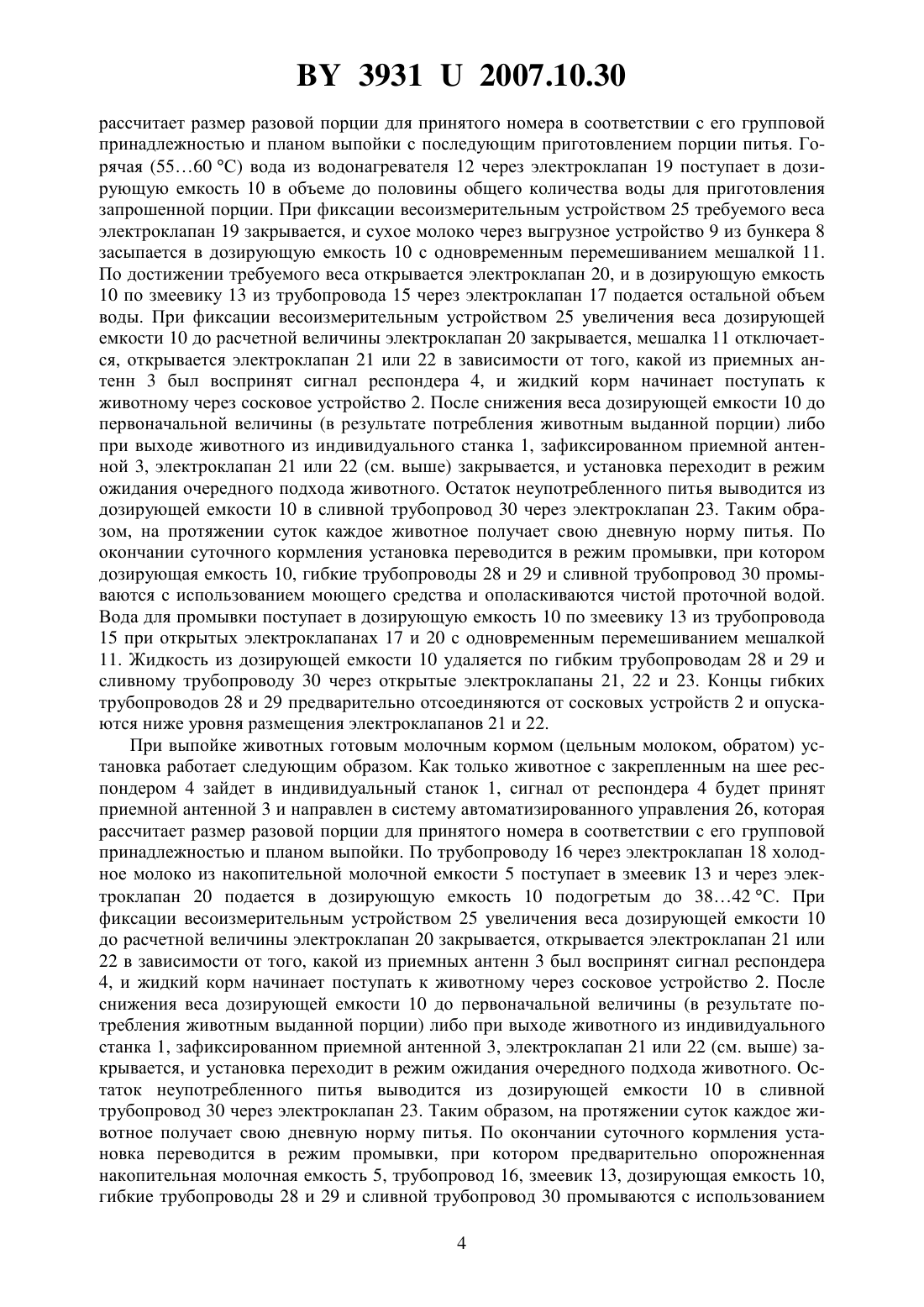

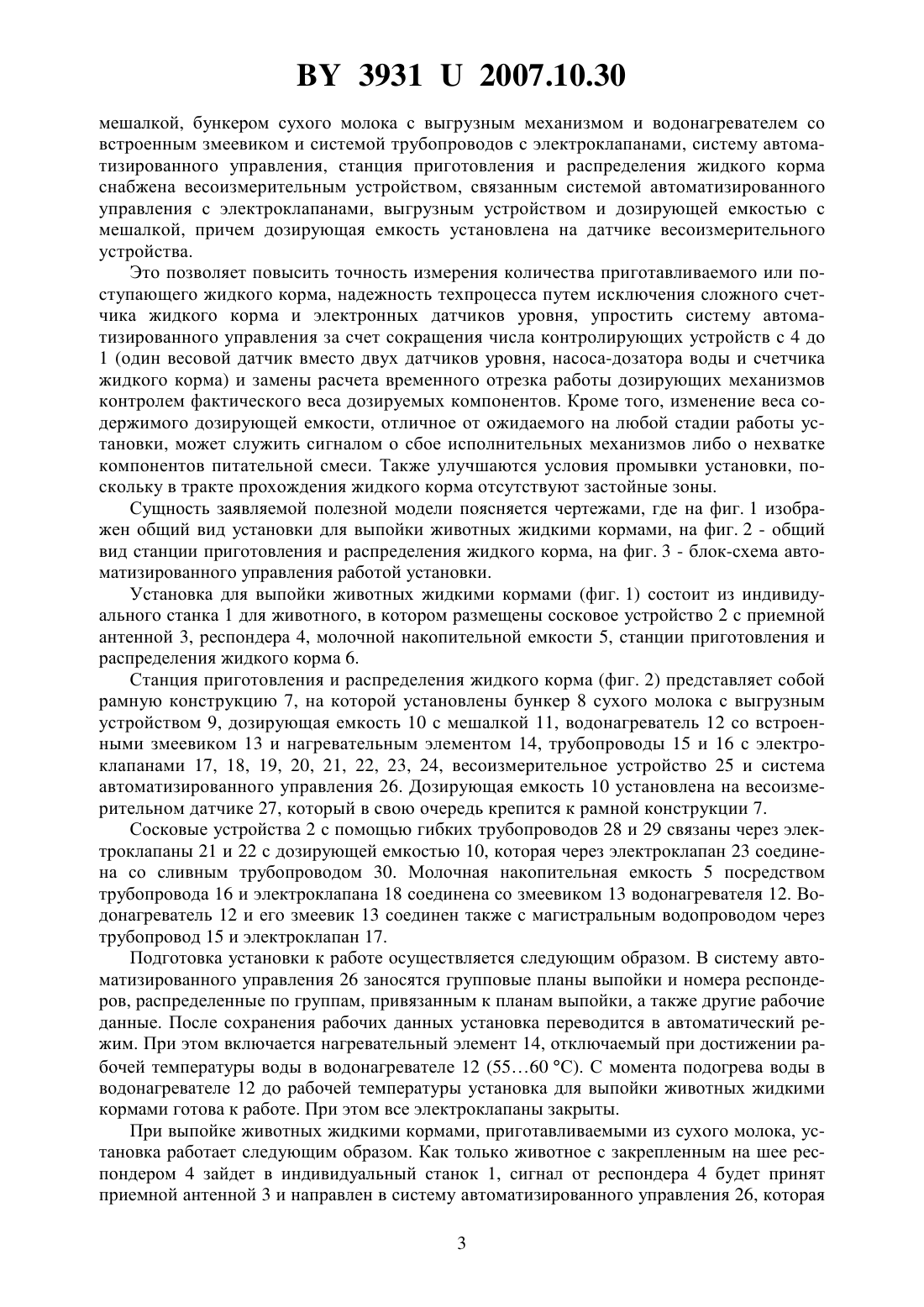

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ВЫПОЙКИ ЖИВОТНЫХ ЖИДКИМИ КОРМАМИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Дашков Владимир Николаевич Китиков Вадим Олегович Тернов Евгений Валерьевич Жандаренко Олег Борисович Башко Юрий Александрович Лосик Сергей Викторович(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Установка для выпойки животных жидкими кормами, включающая индивидуальный станок с сосковым устройством и приемной антенной, респондеры для каждого животного, молочную накопительную емкость, станцию приготовления и распределения жидкого корма с дозирующей емкостью и мешалкой, бункером сухого молока с выгрузным механизмом и водонагревателем со встроенным змеевиком и системой трубопроводов с электроклапанами, систему автоматизированного управления, отличающаяся тем, что станция приготовления и распределения жидкого корма снабжена весоизмерительным устройством, связанным системой автоматизированного управления с электроклапанами,выгрузным устройством и дозирующей емкостью с мешалкой, причем дозирующая емкость установлена на датчике весоизмерительного устройства.(56) 1. Установка автоматизированная для выпаивания телят УВТ-6 Каталог Техника для животноводства и кормопроизводства. - Москва, 1992. - С. 191. 2.2 Тур 00.11 (5-227-1, 5-238-1). , 2001. - 190 . Полезная модель относится к механизации трудоемких процессов в животноводстве, в частности к выпойке телят жидкими кормами и питательными смесями. Известна установка для выпойки телят жидкими питательными смесями типа УВТ-6,содержащая бункер с дозатором для сухого молока, резервуар для воды с нагревательным элементом, смеситель и сосковые устройства 1. Недостатком данной установки является то, что она не обеспечивает контроль и ограничение количества питья, потребляемого животными в процессе выпойки, что часто приводит к опаиванию последних с последующей их гибелью. Также ненадежна работа смесителя, оборудованного датчиками уровня жидкого корма, которые часто покрываются жировой пленкой и дают ложные сигналы. Кроме того, эта установка не обеспечивает выпойку животных цельным молоком, обратом и другими готовыми молочными продуктами. Наиболее близкой к предлагаемой полезной модели является установка 2, принятая в качестве прототипа, включающая индивидуальный станок для животного, респондеры для каждого животного, молочную накопительную емкость и станцию приготовления и распределения жидкого корма. Станок снабжен сосковым поильным устройством и приемной антенной под этим устройством. Станция приготовления и распределения жидкого корма представляет собой рамную конструкцию с бункером-дозатором сухого молока и дозирующей емкостью с мешалкой и электронными датчиками верхнего и нижнего уровня,счетчиком потребляемого жидкого корма, связанного посредством электроклапанов и гибких трубопроводов с сосковым устройством, водонагреватель со встроенным змеевиком, один конец которого подсоединен к дозирующей емкости, а другой - к насосу и системе электроклапанов с трубопроводами, а также систему автоматизированного управления. Основными недостатками этой установки являются сложность конструкции и ее промывки, ненадежная работа датчиков уровня жидкого корма, необходимость проведения специальных поисковых исследований по определению зависимости поступления порошка разных видов (сухое обезжиренное молоко, заменитель цельного молока, регенерированное молоко) через выгрузной механизм от продолжительности его работы, а также зависимости поступления воды от времени работы дозирующего насоса. Кроме того, затруднена промывка счетчика жидкого корма и дозирующей емкости с датчиками уровня за счет наличия застойных зон в местах установки датчиков и на внутренней поверхности счетного механизма. Ненадежна работа смесителя с датчиками уровней жидкого корма,которые часто покрываются жировой пленкой и дают ложные сигналы, затруднена диагностика состояния установки (отсутствует контроль фактического поступления компонентов питательной смеси). Задачей предлагаемой полезной модели является повышение надежности технологического процесса выпойки животных жидкими кормами, улучшение промывки тракта прохождения жидкого корма и упрощение конструкции установки. Указанный технический результат достигается тем, что в установке для выпойки животных жидкими кормами, включающей индивидуальный станок с сосковым устройством и приемной антенной, респондеры для каждого животного, молочную накопительную емкость, станцию приготовления и распределения жидкого корма с дозирующей емкостью и 2 39312007.10.30 мешалкой, бункером сухого молока с выгрузным механизмом и водонагревателем со встроенным змеевиком и системой трубопроводов с электроклапанами, систему автоматизированного управления, станция приготовления и распределения жидкого корма снабжена весоизмерительным устройством, связанным системой автоматизированного управления с электроклапанами, выгрузным устройством и дозирующей емкостью с мешалкой, причем дозирующая емкость установлена на датчике весоизмерительного устройства. Это позволяет повысить точность измерения количества приготавливаемого или поступающего жидкого корма, надежность техпроцесса путем исключения сложного счетчика жидкого корма и электронных датчиков уровня, упростить систему автоматизированного управления за счет сокращения числа контролирующих устройств с 4 до 1 (один весовой датчик вместо двух датчиков уровня, насоса-дозатора воды и счетчика жидкого корма) и замены расчета временного отрезка работы дозирующих механизмов контролем фактического веса дозируемых компонентов. Кроме того, изменение веса содержимого дозирующей емкости, отличное от ожидаемого на любой стадии работы установки, может служить сигналом о сбое исполнительных механизмов либо о нехватке компонентов питательной смеси. Также улучшаются условия промывки установки, поскольку в тракте прохождения жидкого корма отсутствуют застойные зоны. Сущность заявляемой полезной модели поясняется чертежами, где на фиг. 1 изображен общий вид установки для выпойки животных жидкими кормами, на фиг. 2 - общий вид станции приготовления и распределения жидкого корма, на фиг. 3 - блок-схема автоматизированного управления работой установки. Установка для выпойки животных жидкими кормами (фиг. 1) состоит из индивидуального станка 1 для животного, в котором размещены сосковое устройство 2 с приемной антенной 3, респондера 4, молочной накопительной емкости 5, станции приготовления и распределения жидкого корма 6. Станция приготовления и распределения жидкого корма (фиг. 2) представляет собой рамную конструкцию 7, на которой установлены бункер 8 сухого молока с выгрузным устройством 9, дозирующая емкость 10 с мешалкой 11, водонагреватель 12 со встроенными змеевиком 13 и нагревательным элементом 14, трубопроводы 15 и 16 с электроклапанами 17, 18, 19, 20, 21, 22, 23, 24, весоизмерительное устройство 25 и система автоматизированного управления 26. Дозирующая емкость 10 установлена на весоизмерительном датчике 27, который в свою очередь крепится к рамной конструкции 7. Сосковые устройства 2 с помощью гибких трубопроводов 28 и 29 связаны через электроклапаны 21 и 22 с дозирующей емкостью 10, которая через электроклапан 23 соединена со сливным трубопроводом 30. Молочная накопительная емкость 5 посредством трубопровода 16 и электроклапана 18 соединена со змеевиком 13 водонагревателя 12. Водонагреватель 12 и его змеевик 13 соединен также с магистральным водопроводом через трубопровод 15 и электроклапан 17. Подготовка установки к работе осуществляется следующим образом. В систему автоматизированного управления 26 заносятся групповые планы выпойки и номера респондеров, распределенные по группам, привязанным к планам выпойки, а также другие рабочие данные. После сохранения рабочих данных установка переводится в автоматический режим. При этом включается нагревательный элемент 14, отключаемый при достижении рабочей температуры воды в водонагревателе 12 (5560 С). С момента подогрева воды в водонагревателе 12 до рабочей температуры установка для выпойки животных жидкими кормами готова к работе. При этом все электроклапаны закрыты. При выпойке животных жидкими кормами, приготавливаемыми из сухого молока, установка работает следующим образом. Как только животное с закрепленным на шее респондером 4 зайдет в индивидуальный станок 1, сигнал от респондера 4 будет принят приемной антенной 3 и направлен в систему автоматизированного управления 26, которая 3 39312007.10.30 рассчитает размер разовой порции для принятого номера в соответствии с его групповой принадлежностью и планом выпойки с последующим приготовлением порции питья. Горячая (5560 С) вода из водонагревателя 12 через электроклапан 19 поступает в дозирующую емкость 10 в объеме до половины общего количества воды для приготовления запрошенной порции. При фиксации весоизмерительным устройством 25 требуемого веса электроклапан 19 закрывается, и сухое молоко через выгрузное устройство 9 из бункера 8 засыпается в дозирующую емкость 10 с одновременным перемешиванием мешалкой 11. По достижении требуемого веса открывается электроклапан 20, и в дозирующую емкость 10 по змеевику 13 из трубопровода 15 через электроклапан 17 подается остальной объем воды. При фиксации весоизмерительным устройством 25 увеличения веса дозирующей емкости 10 до расчетной величины электроклапан 20 закрывается, мешалка 11 отключается, открывается электроклапан 21 или 22 в зависимости от того, какой из приемных антенн 3 был воспринят сигнал респондера 4, и жидкий корм начинает поступать к животному через сосковое устройство 2. После снижения веса дозирующей емкости 10 до первоначальной величины (в результате потребления животным выданной порции) либо при выходе животного из индивидуального станка 1, зафиксированном приемной антенной 3, электроклапан 21 или 22 (см. выше) закрывается, и установка переходит в режим ожидания очередного подхода животного. Остаток неупотребленного питья выводится из дозирующей емкости 10 в сливной трубопровод 30 через электроклапан 23. Таким образом, на протяжении суток каждое животное получает свою дневную норму питья. По окончании суточного кормления установка переводится в режим промывки, при котором дозирующая емкость 10, гибкие трубопроводы 28 и 29 и сливной трубопровод 30 промываются с использованием моющего средства и ополаскиваются чистой проточной водой. Вода для промывки поступает в дозирующую емкость 10 по змеевику 13 из трубопровода 15 при открытых электроклапанах 17 и 20 с одновременным перемешиванием мешалкой 11. Жидкость из дозирующей емкости 10 удаляется по гибким трубопроводам 28 и 29 и сливному трубопроводу 30 через открытые электроклапаны 21, 22 и 23. Концы гибких трубопроводов 28 и 29 предварительно отсоединяются от сосковых устройств 2 и опускаются ниже уровня размещения электроклапанов 21 и 22. При выпойке животных готовым молочным кормом (цельным молоком, обратом) установка работает следующим образом. Как только животное с закрепленным на шее респондером 4 зайдет в индивидуальный станок 1, сигнал от респондера 4 будет принят приемной антенной 3 и направлен в систему автоматизированного управления 26, которая рассчитает размер разовой порции для принятого номера в соответствии с его групповой принадлежностью и планом выпойки. По трубопроводу 16 через электроклапан 18 холодное молоко из накопительной молочной емкости 5 поступает в змеевик 13 и через электроклапан 20 подается в дозирующую емкость 10 подогретым до 3842 С. При фиксации весоизмерительным устройством 25 увеличения веса дозирующей емкости 10 до расчетной величины электроклапан 20 закрывается, открывается электроклапан 21 или 22 в зависимости от того, какой из приемных антенн 3 был воспринят сигнал респондера 4, и жидкий корм начинает поступать к животному через сосковое устройство 2. После снижения веса дозирующей емкости 10 до первоначальной величины (в результате потребления животным выданной порции) либо при выходе животного из индивидуального станка 1, зафиксированном приемной антенной 3, электроклапан 21 или 22 (см. выше) закрывается, и установка переходит в режим ожидания очередного подхода животного. Остаток неупотребленного питья выводится из дозирующей емкости 10 в сливной трубопровод 30 через электроклапан 23. Таким образом, на протяжении суток каждое животное получает свою дневную норму питья. По окончании суточного кормления установка переводится в режим промывки, при котором предварительно опорожненная накопительная молочная емкость 5, трубопровод 16, змеевик 13, дозирующая емкость 10,гибкие трубопроводы 28 и 29 и сливной трубопровод 30 промываются с использованием 4 39312007.10.30 моющего средства и ополаскиваются чистой проточной водой. Вода для промывки по трубопроводу 16 поступает в порожнюю накопительную молочную емкость 5 одновременно из водонагревателя 12 через электроклапан 24 и из трубопровода 15 через электроклапаны 17 и 18. После промывки накопительной молочной емкости 5 вода из нее порциями подается в дозирующую емкость 10 по трубопроводу 16 и змеевику 13 через открытые электроклапаны 18 и 20 при закрытых электроклапанах 17 и 24 с одновременным перемешиванием мешалкой 11. Из дозирующей емкости 10 жидкость удаляется по гибким трубопроводам 28 и 29 и сливному трубопроводу 30 через электроклапаны 21, 22 и 23. Концы гибких трубопроводов 28 и 29 предварительно отсоединяются от сосковых устройств 2 и опускаются ниже уровня размещения электроклапанов 21 и 22. Преимущество предлагаемой полезной модели состоит в том, что упрощается конструкция установки, так как весоизмерительная система позволяет избежать применения сложного счетчика потребляемого жидкого корма и насоса-дозатора для воды. При этом обеспечивается более точное дозирование компонентов жидкого корма, так как поступление компонентов в дозирующую емкость контролируется весоизмерительным устройством, а не временем их подачи. Кроме того, контроль по весу исключает проведение предварительных специальных испытаний выгрузного механизма бункера-дозатора сухого молока и насоса-дозатора воды по определению зависимости количества и точности дозировки выходного продукта от времени и интенсивности поступления. В результате упрощается и программное обеспечение установки. Отличное от ожидаемого изменение показаний весоизмерительного устройства в любой момент работы установки позволяет незамедлительно обнаружить нарушение работы и выдать рекомендации по локализации неисправности. Кроме того, с помощью учета показаний весоизмерительного устройства можно вести контроль расхода как жидкой питательной смеси, так и ее составляющих молочного порошка и воды, что значительно облегчает выполнение всего технологического процесса. Улучшаются и условия промывки частей установки, соприкасающихся с жидким молочным кормом, так как в них отсутствуют неподвижные выступающие части,образующие застойные зоны в жидкости, значительно повышается надежность технологического процесса выпойки животных жидкими кормами и упрощается конструкция. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5

МПК / Метки

МПК: A01K 5/00

Метки: кормами, жидкими, установка, животных, выпойки
