Воздуховод

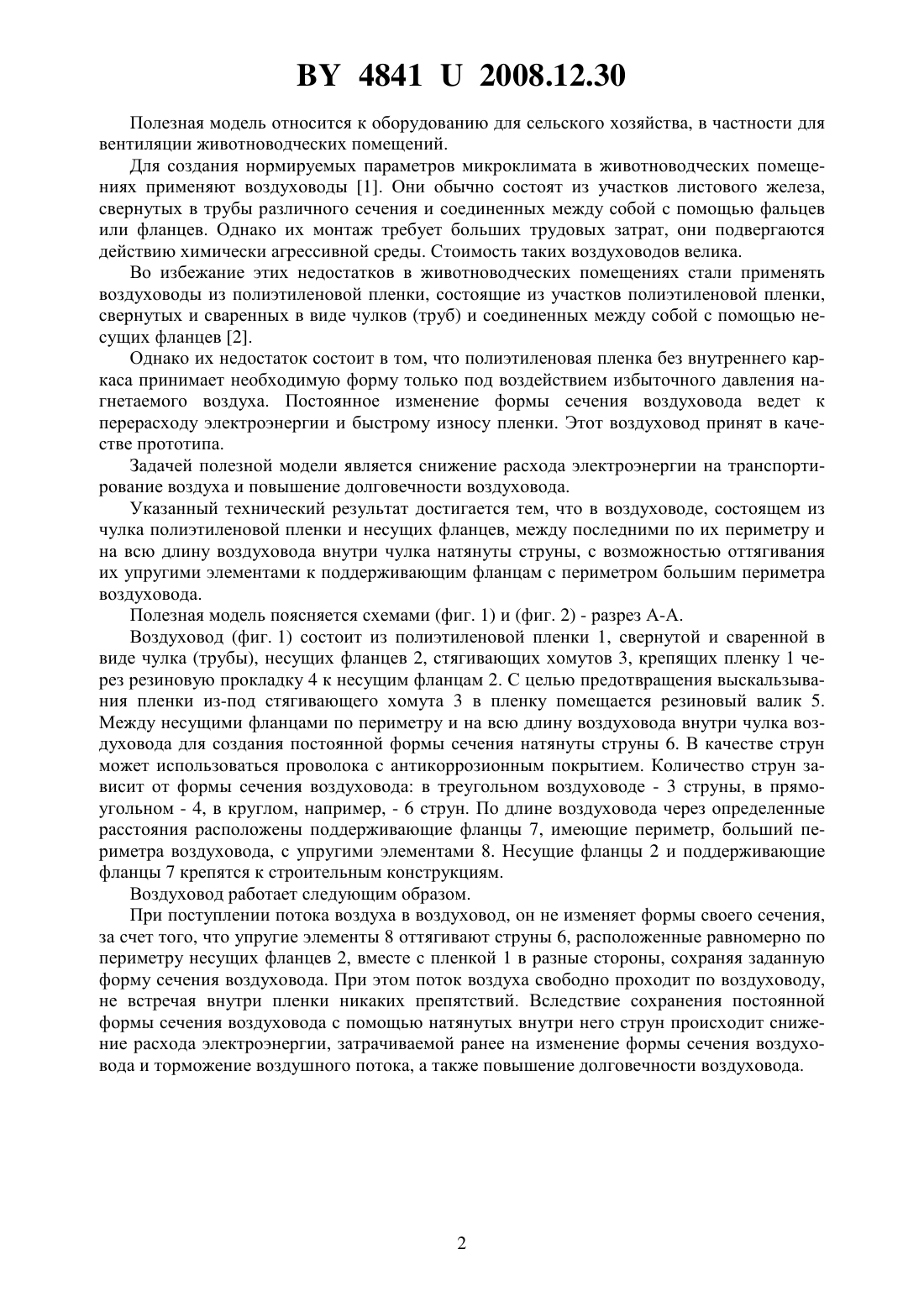

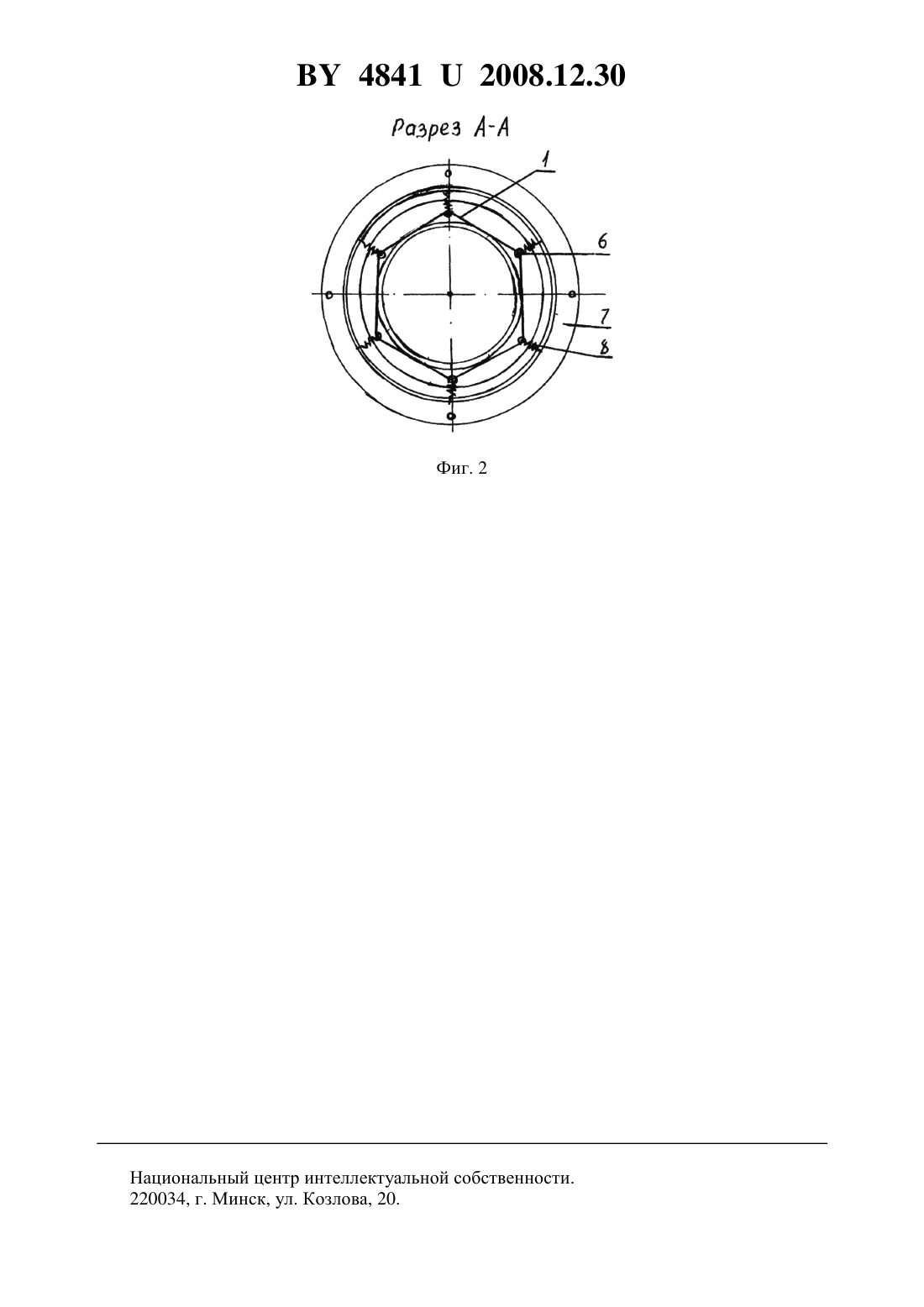

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Самосюк Владимир Георгиевич Сорокин Эдуард Петрович Китиков Вадим Олегович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Воздуховод, содержащий чулок из полиэтиленовой пленки и несущие фланцы, отличающийся тем, что между несущими фланцами по их периметру и на всю длину воздуховода внутри чулка натянуты струны с возможностью оттягивания их упругими элементами к поддерживающим фланцам с периметром, большим периметра воздуховода.(56) 1. Справочник по теплоснабжению и вентиляции в гражданском строительстве. Государственное издательство литературы по строительству и архитектуре УССР. - Киев,1962. - С. 740-745. 2. Хоритонович М. Полиэтиленовые воздуховоды // Техника в сельском хозяйстве. 1972. -1 (прототип). 48412008.12.30 Полезная модель относится к оборудованию для сельского хозяйства, в частности для вентиляции животноводческих помещений. Для создания нормируемых параметров микроклимата в животноводческих помещениях применяют воздуховоды 1. Они обычно состоят из участков листового железа,свернутых в трубы различного сечения и соединенных между собой с помощью фальцев или фланцев. Однако их монтаж требует больших трудовых затрат, они подвергаются действию химически агрессивной среды. Стоимость таких воздуховодов велика. Во избежание этих недостатков в животноводческих помещениях стали применять воздуховоды из полиэтиленовой пленки, состоящие из участков полиэтиленовой пленки,свернутых и сваренных в виде чулков (труб) и соединенных между собой с помощью несущих фланцев 2. Однако их недостаток состоит в том, что полиэтиленовая пленка без внутреннего каркаса принимает необходимую форму только под воздействием избыточного давления нагнетаемого воздуха. Постоянное изменение формы сечения воздуховода ведет к перерасходу электроэнергии и быстрому износу пленки. Этот воздуховод принят в качестве прототипа. Задачей полезной модели является снижение расхода электроэнергии на транспортирование воздуха и повышение долговечности воздуховода. Указанный технический результат достигается тем, что в воздуховоде, состоящем из чулка полиэтиленовой пленки и несущих фланцев, между последними по их периметру и на всю длину воздуховода внутри чулка натянуты струны, с возможностью оттягивания их упругими элементами к поддерживающим фланцам с периметром большим периметра воздуховода. Полезная модель поясняется схемами (фиг. 1) и (фиг. 2) - разрез А-А. Воздуховод (фиг. 1) состоит из полиэтиленовой пленки 1, свернутой и сваренной в виде чулка (трубы), несущих фланцев 2, стягивающих хомутов 3, крепящих пленку 1 через резиновую прокладку 4 к несущим фланцам 2. С целью предотвращения выскальзывания пленки из-под стягивающего хомута 3 в пленку помещается резиновый валик 5. Между несущими фланцами по периметру и на всю длину воздуховода внутри чулка воздуховода для создания постоянной формы сечения натянуты струны 6. В качестве струн может использоваться проволока с антикоррозионным покрытием. Количество струн зависит от формы сечения воздуховода в треугольном воздуховоде - 3 струны, в прямоугольном - 4, в круглом, например, - 6 струн. По длине воздуховода через определенные расстояния расположены поддерживающие фланцы 7, имеющие периметр, больший периметра воздуховода, с упругими элементами 8. Несущие фланцы 2 и поддерживающие фланцы 7 крепятся к строительным конструкциям. Воздуховод работает следующим образом. При поступлении потока воздуха в воздуховод, он не изменяет формы своего сечения,за счет того, что упругие элементы 8 оттягивают струны 6, расположенные равномерно по периметру несущих фланцев 2, вместе с пленкой 1 в разные стороны, сохраняя заданную форму сечения воздуховода. При этом поток воздуха свободно проходит по воздуховоду,не встречая внутри пленки никаких препятствий. Вследствие сохранения постоянной формы сечения воздуховода с помощью натянутых внутри него струн происходит снижение расхода электроэнергии, затрачиваемой ранее на изменение формы сечения воздуховода и торможение воздушного потока, а также повышение долговечности воздуховода. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
