Капустоуборочная машина

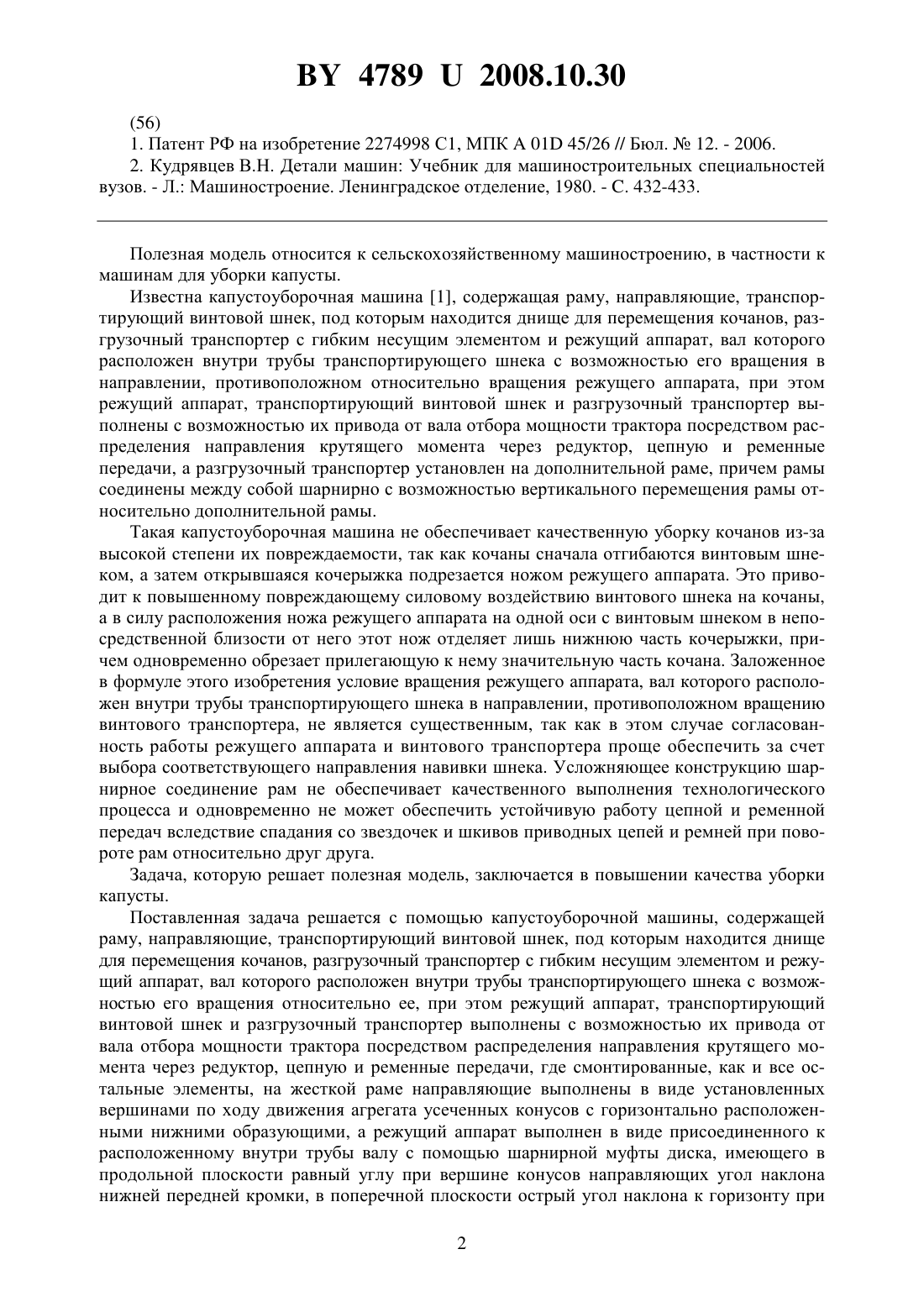

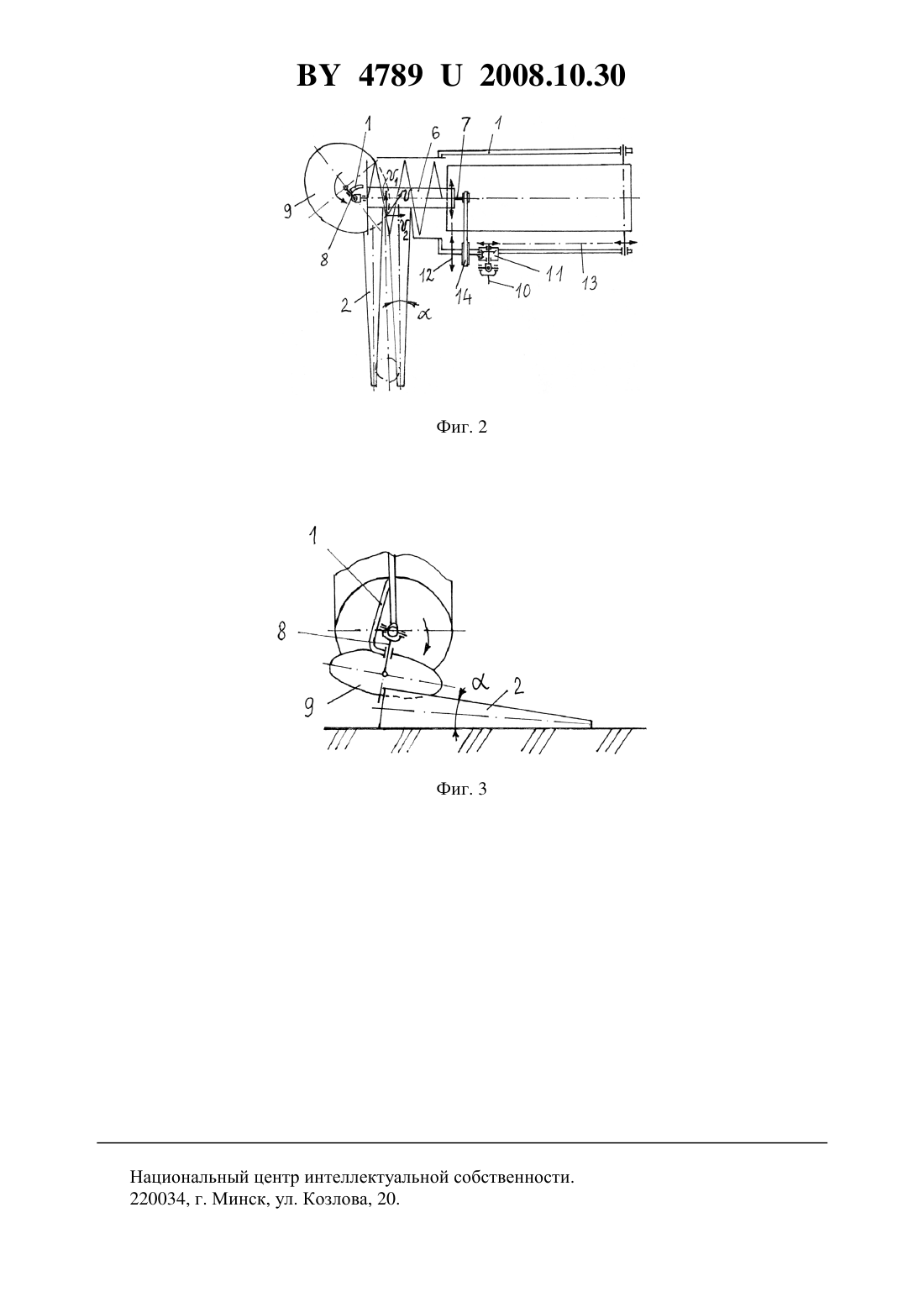

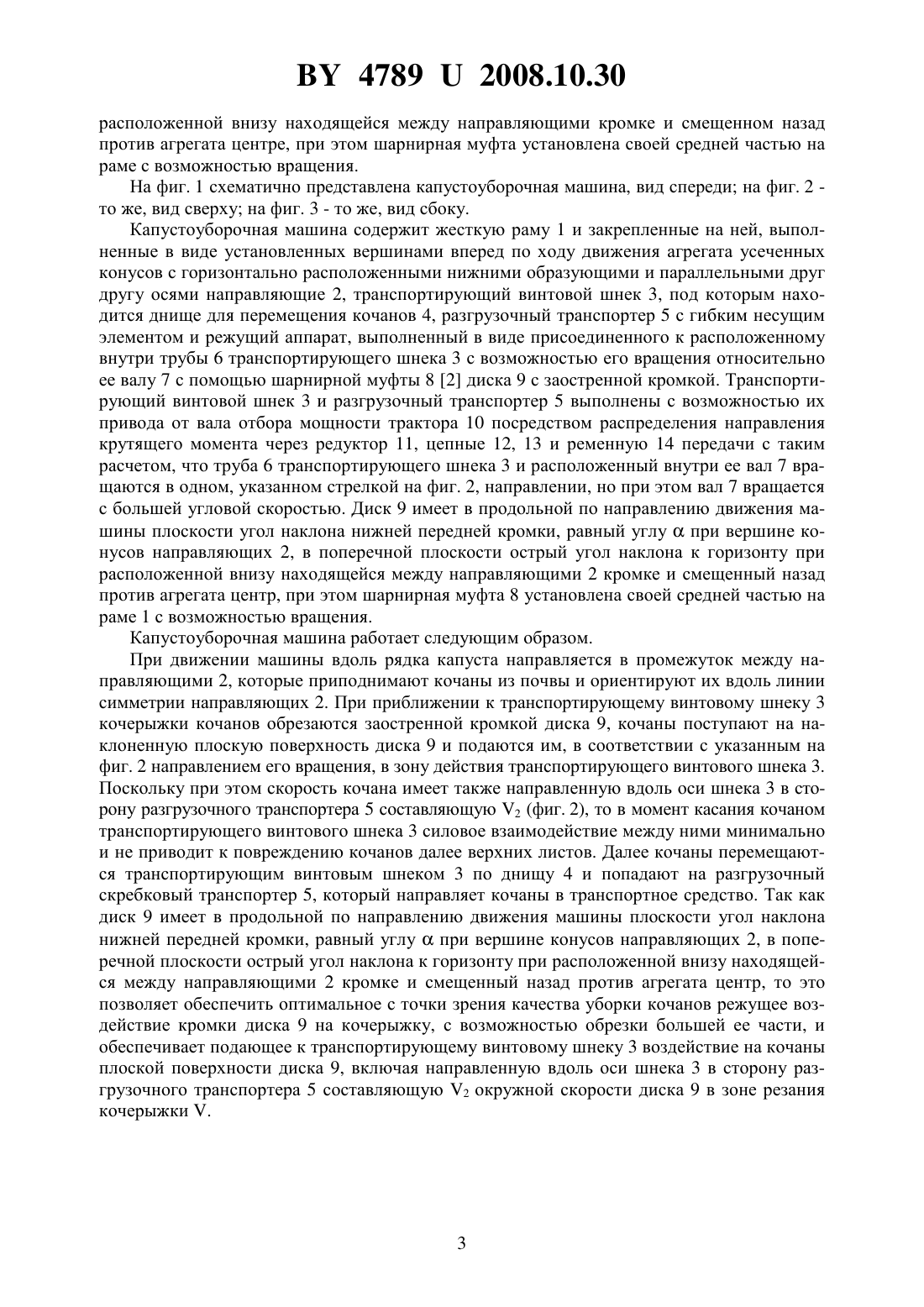

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Капустоуборочная машина, содержащая раму, направляющие, транспортирующий винтовой шнек, под которым находится днище для перемещения кочанов, разгрузочный транспортер с гибким несущим элементом и режущий аппарат, вал которого расположен внутри трубы транспортирующего шнека с возможностью его вращения относительно ее,при этом режущий аппарат, транспортирующий винтовой шнек и разгрузочный транспортер выполнены с возможностью их привода от вала отбора мощности трактора посредством распределения направления крутящего момента через редуктор, цепную и ременные передачи, отличающаяся тем, что смонтированные, как и все остальные элементы, на жесткой раме направляющие выполнены в виде установленных вершинами по ходу движения агрегата усеченных конусов с горизонтально расположенными нижними образующими, а режущий аппарат выполнен в виде присоединенного к расположенному внутри трубы валу с помощью шарнирной муфты диска, имеющего в продольной плоскости равный углу при вершине конусов направляющих угол наклона нижней передней кромки, в поперечной плоскости острый угол наклона к горизонту при расположенной внизу находящейся между направляющими кромке и смещенном назад против агрегата центре, при этом шарнирная муфта установлена своей средней частью на раме с возможностью вращения.(56) 1. Патент РФ на изобретение 2274998 С 1, МПК 01 45/26 // Бюл.12. - 2006. 2. Кудрявцев В.Н. Детали машин Учебник для машиностроительных специальностей вузов. - Л. Машиностроение. Ленинградское отделение, 1980. - . 432-433. Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки капусты. Известна капустоуборочная машина 1, содержащая раму, направляющие, транспортирующий винтовой шнек, под которым находится днище для перемещения кочанов, разгрузочный транспортер с гибким несущим элементом и режущий аппарат, вал которого расположен внутри трубы транспортирующего шнека с возможностью его вращения в направлении, противоположном относительно вращения режущего аппарата, при этом режущий аппарат, транспортирующий винтовой шнек и разгрузочный транспортер выполнены с возможностью их привода от вала отбора мощности трактора посредством распределения направления крутящего момента через редуктор, цепную и ременные передачи, а разгрузочный транспортер установлен на дополнительной раме, причем рамы соединены между собой шарнирно с возможностью вертикального перемещения рамы относительно дополнительной рамы. Такая капустоуборочная машина не обеспечивает качественную уборку кочанов из-за высокой степени их повреждаемости, так как кочаны сначала отгибаются винтовым шнеком, а затем открывшаяся кочерыжка подрезается ножом режущего аппарата. Это приводит к повышенному повреждающему силовому воздействию винтового шнека на кочаны,а в силу расположения ножа режущего аппарата на одной оси с винтовым шнеком в непосредственной близости от него этот нож отделяет лишь нижнюю часть кочерыжки, причем одновременно обрезает прилегающую к нему значительную часть кочана. Заложенное в формуле этого изобретения условие вращения режущего аппарата, вал которого расположен внутри трубы транспортирующего шнека в направлении, противоположном вращению винтового транспортера, не является существенным, так как в этом случае согласованность работы режущего аппарата и винтового транспортера проще обеспечить за счет выбора соответствующего направления навивки шнека. Усложняющее конструкцию шарнирное соединение рам не обеспечивает качественного выполнения технологического процесса и одновременно не может обеспечить устойчивую работу цепной и ременной передач вследствие спадания со звездочек и шкивов приводных цепей и ремней при повороте рам относительно друг друга. Задача, которую решает полезная модель, заключается в повышении качества уборки капусты. Поставленная задача решается с помощью капустоуборочной машины, содержащей раму, направляющие, транспортирующий винтовой шнек, под которым находится днище для перемещения кочанов, разгрузочный транспортер с гибким несущим элементом и режущий аппарат, вал которого расположен внутри трубы транспортирующего шнека с возможностью его вращения относительно ее, при этом режущий аппарат, транспортирующий винтовой шнек и разгрузочный транспортер выполнены с возможностью их привода от вала отбора мощности трактора посредством распределения направления крутящего момента через редуктор, цепную и ременные передачи, где смонтированные, как и все остальные элементы, на жесткой раме направляющие выполнены в виде установленных вершинами по ходу движения агрегата усеченных конусов с горизонтально расположенными нижними образующими, а режущий аппарат выполнен в виде присоединенного к расположенному внутри трубы валу с помощью шарнирной муфты диска, имеющего в продольной плоскости равный углу при вершине конусов направляющих угол наклона нижней передней кромки, в поперечной плоскости острый угол наклона к горизонту при 2 47892008.10.30 расположенной внизу находящейся между направляющими кромке и смещенном назад против агрегата центре, при этом шарнирная муфта установлена своей средней частью на раме с возможностью вращения. На фиг. 1 схематично представлена капустоуборочная машина, вид спереди на фиг. 2 то же, вид сверху на фиг. 3 - то же, вид сбоку. Капустоуборочная машина содержит жесткую раму 1 и закрепленные на ней, выполненные в виде установленных вершинами вперед по ходу движения агрегата усеченных конусов с горизонтально расположенными нижними образующими и параллельными друг другу осями направляющие 2, транспортирующий винтовой шнек 3, под которым находится днище для перемещения кочанов 4, разгрузочный транспортер 5 с гибким несущим элементом и режущий аппарат, выполненный в виде присоединенного к расположенному внутри трубы 6 транспортирующего шнека 3 с возможностью его вращения относительно ее валу 7 с помощью шарнирной муфты 8 2 диска 9 с заостренной кромкой. Транспортирующий винтовой шнек 3 и разгрузочный транспортер 5 выполнены с возможностью их привода от вала отбора мощности трактора 10 посредством распределения направления крутящего момента через редуктор 11, цепные 12, 13 и ременную 14 передачи с таким расчетом, что труба 6 транспортирующего шнека 3 и расположенный внутри ее вал 7 вращаются в одном, указанном стрелкой на фиг. 2, направлении, но при этом вал 7 вращается с большей угловой скоростью. Диск 9 имеет в продольной по направлению движения машины плоскости угол наклона нижней передней кромки, равный углупри вершине конусов направляющих 2, в поперечной плоскости острый угол наклона к горизонту при расположенной внизу находящейся между направляющими 2 кромке и смещенный назад против агрегата центр, при этом шарнирная муфта 8 установлена своей средней частью на раме 1 с возможностью вращения. Капустоуборочная машина работает следующим образом. При движении машины вдоль рядка капуста направляется в промежуток между направляющими 2, которые приподнимают кочаны из почвы и ориентируют их вдоль линии симметрии направляющих 2. При приближении к транспортирующему винтовому шнеку 3 кочерыжки кочанов обрезаются заостренной кромкой диска 9, кочаны поступают на наклоненную плоскую поверхность диска 9 и подаются им, в соответствии с указанным на фиг. 2 направлением его вращения, в зону действия транспортирующего винтового шнека 3. Поскольку при этом скорость кочана имеет также направленную вдоль оси шнека 3 в сторону разгрузочного транспортера 5 составляющую 2 (фиг. 2), то в момент касания кочаном транспортирующего винтового шнека 3 силовое взаимодействие между ними минимально и не приводит к повреждению кочанов далее верхних листов. Далее кочаны перемещаются транспортирующим винтовым шнеком 3 по днищу 4 и попадают на разгрузочный скребковый транспортер 5, который направляет кочаны в транспортное средство. Так как диск 9 имеет в продольной по направлению движения машины плоскости угол наклона нижней передней кромки, равный углупри вершине конусов направляющих 2, в поперечной плоскости острый угол наклона к горизонту при расположенной внизу находящейся между направляющими 2 кромке и смещенный назад против агрегата центр, то это позволяет обеспечить оптимальное с точки зрения качества уборки кочанов режущее воздействие кромки диска 9 на кочерыжку, с возможностью обрезки большей ее части, и обеспечивает подающее к транспортирующему винтовому шнеку 3 воздействие на кочаны плоской поверхности диска 9, включая направленную вдоль оси шнека 3 в сторону разгрузочного транспортера 5 составляющую 2 окружной скорости диска 9 в зоне резания кочерыжки . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
