Штанга к гидросеялке

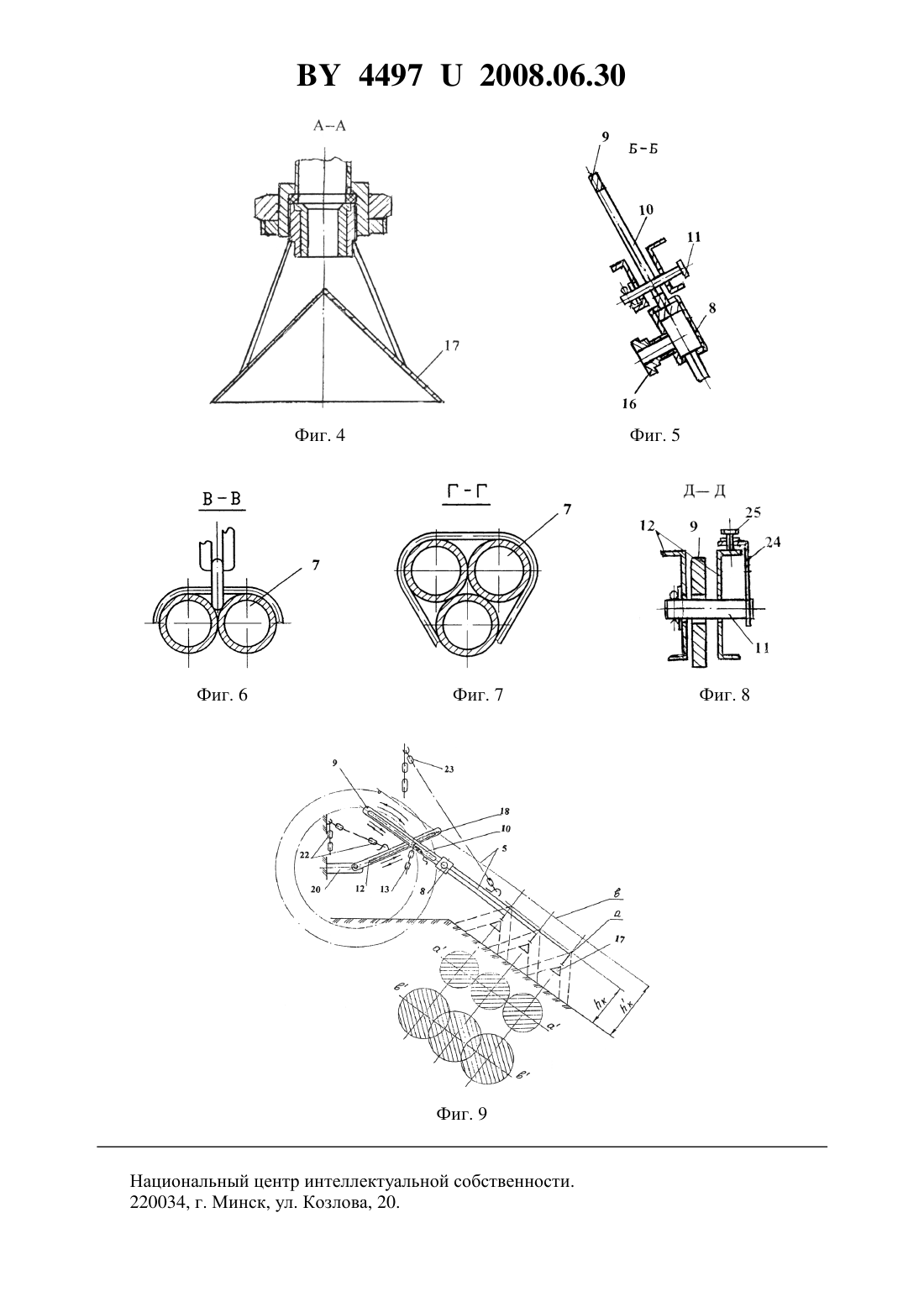

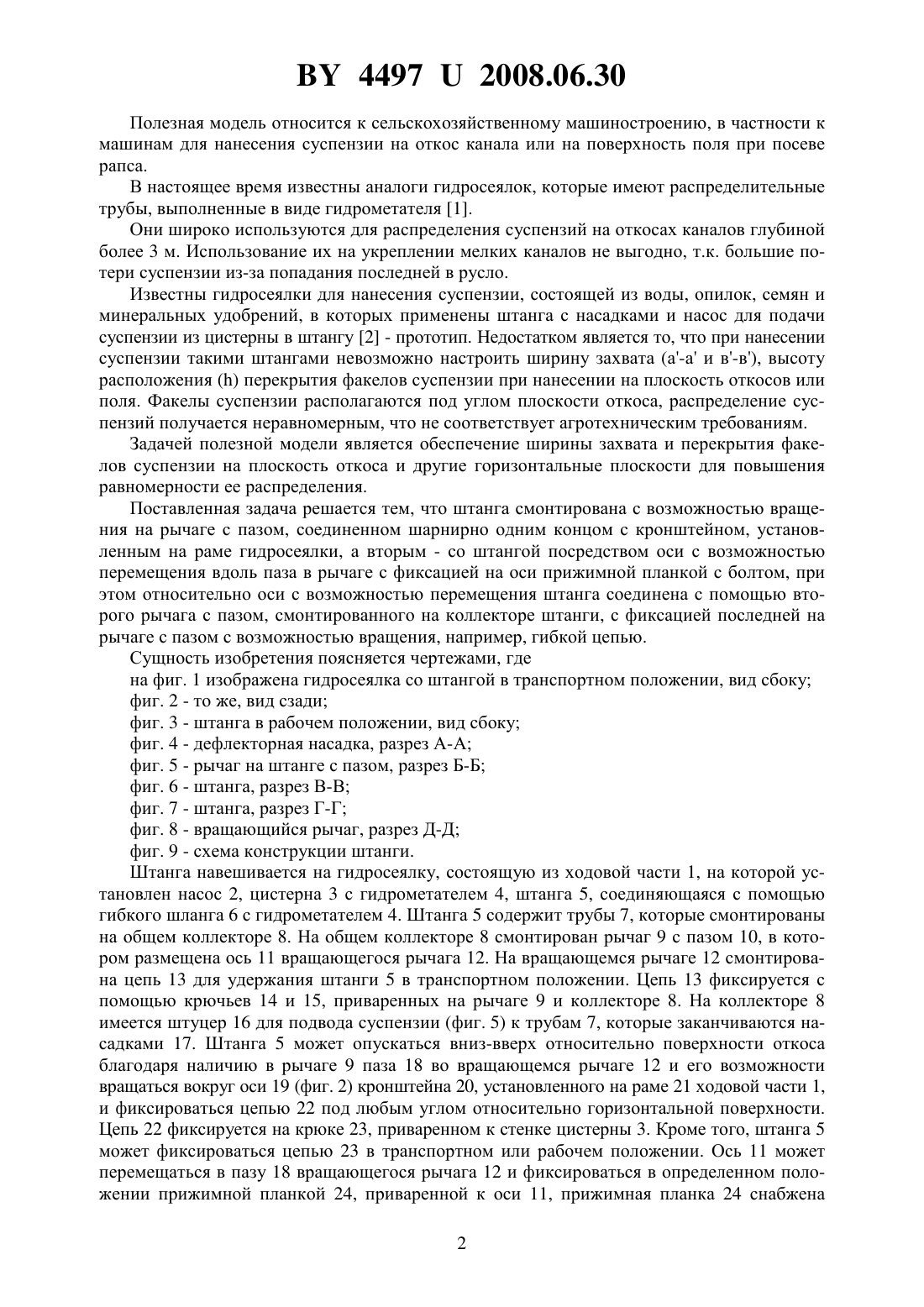

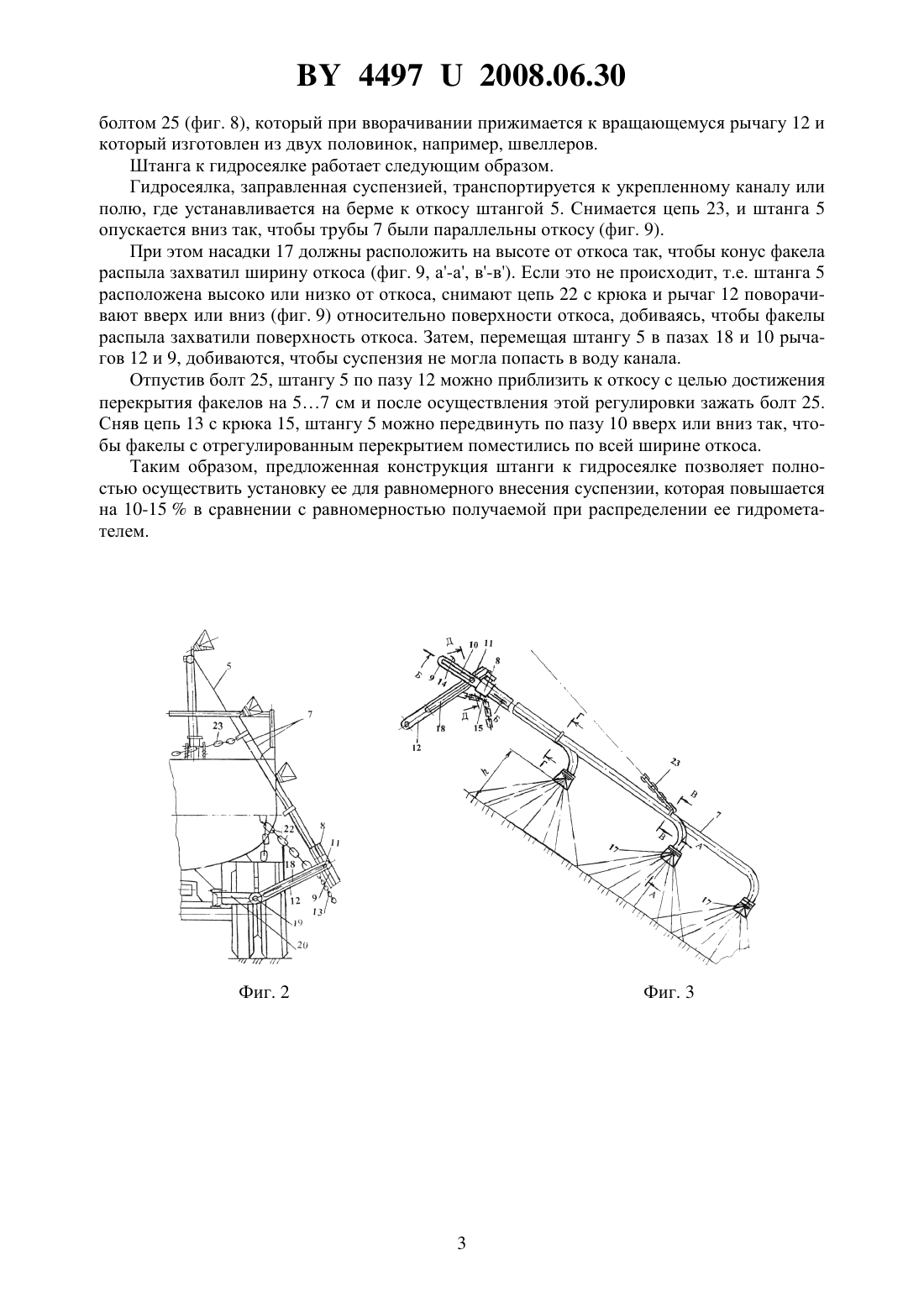

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Кондратьев Виктор Николаевич Напорко Юрий Анатольевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Штанга к гидросеялке, включающая трубу с насадками, смонтированную на раме, отличающаяся тем, что штанга смонтирована с возможностью вращения на рычаге с пазом,соединенном шарнирно одним концом с кронштейном, установленным на раме гидросеялки, а вторым - со штангой посредством оси с возможностью перемещения вдоль паза в рычаге с фиксацией на оси прижимной планкой с болтом, при этом относительно оси с возможностью перемещения штанга соединена с помощью второго рычага с пазом, смонтированного на коллекторе штанги, с фиксацией последней на рычаге с пазом с возможностью вращения, например, гибкой цепью. 44972008.06.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для нанесения суспензии на откос канала или на поверхность поля при посеве рапса. В настоящее время известны аналоги гидросеялок, которые имеют распределительные трубы, выполненные в виде гидрометателя 1. Они широко используются для распределения суспензий на откосах каналов глубиной более 3 м. Использование их на укреплении мелких каналов не выгодно, т.к. большие потери суспензии из-за попадания последней в русло. Известны гидросеялки для нанесения суспензии, состоящей из воды, опилок, семян и минеральных удобрений, в которых применены штанга с насадками и насос для подачи суспензии из цистерны в штангу 2 - прототип. Недостатком является то, что при нанесении суспензии такими штангами невозможно настроить ширину захвата (а-а и в-в), высоту расположенияперекрытия факелов суспензии при нанесении на плоскость откосов или поля. Факелы суспензии располагаются под углом плоскости откоса, распределение суспензий получается неравномерным, что не соответствует агротехническим требованиям. Задачей полезной модели является обеспечение ширины захвата и перекрытия факелов суспензии на плоскость откоса и другие горизонтальные плоскости для повышения равномерности ее распределения. Поставленная задача решается тем, что штанга смонтирована с возможностью вращения на рычаге с пазом, соединенном шарнирно одним концом с кронштейном, установленным на раме гидросеялки, а вторым - со штангой посредством оси с возможностью перемещения вдоль паза в рычаге с фиксацией на оси прижимной планкой с болтом, при этом относительно оси с возможностью перемещения штанга соединена с помощью второго рычага с пазом, смонтированного на коллекторе штанги, с фиксацией последней на рычаге с пазом с возможностью вращения, например, гибкой цепью. Сущность изобретения поясняется чертежами, где на фиг. 1 изображена гидросеялка со штангой в транспортном положении, вид сбоку фиг. 2 - то же, вид сзади фиг. 3 - штанга в рабочем положении, вид сбоку фиг. 4 - дефлекторная насадка, разрез А-А фиг. 5 - рычаг на штанге с пазом, разрез Б-Б фиг. 6 - штанга, разрез В-В фиг. 7 - штанга, разрез Г-Г фиг. 8 - вращающийся рычаг, разрез Д-Д фиг. 9 - схема конструкции штанги. Штанга навешивается на гидросеялку, состоящую из ходовой части 1, на которой установлен насос 2, цистерна 3 с гидрометателем 4, штанга 5, соединяющаяся с помощью гибкого шланга 6 с гидрометателем 4. Штанга 5 содержит трубы 7, которые смонтированы на общем коллекторе 8. На общем коллекторе 8 смонтирован рычаг 9 с пазом 10, в котором размещена ось 11 вращающегося рычага 12. На вращающемся рычаге 12 смонтирована цепь 13 для удержания штанги 5 в транспортном положении. Цепь 13 фиксируется с помощью крючьев 14 и 15, приваренных на рычаге 9 и коллекторе 8. На коллекторе 8 имеется штуцер 16 для подвода суспензии (фиг. 5) к трубам 7, которые заканчиваются насадками 17. Штанга 5 может опускаться вниз-вверх относительно поверхности откоса благодаря наличию в рычаге 9 паза 18 во вращающемся рычаге 12 и его возможности вращаться вокруг оси 19 (фиг. 2) кронштейна 20, установленного на раме 21 ходовой части 1,и фиксироваться цепью 22 под любым углом относительно горизонтальной поверхности. Цепь 22 фиксируется на крюке 23, приваренном к стенке цистерны 3. Кроме того, штанга 5 может фиксироваться цепью 23 в транспортном или рабочем положении. Ось 11 может перемещаться в пазу 18 вращающегося рычага 12 и фиксироваться в определенном положении прижимной планкой 24, приваренной к оси 11, прижимная планка 24 снабжена 2 44972008.06.30 болтом 25 (фиг. 8), который при вворачивании прижимается к вращающемуся рычагу 12 и который изготовлен из двух половинок, например, швеллеров. Штанга к гидросеялке работает следующим образом. Гидросеялка, заправленная суспензией, транспортируется к укрепленному каналу или полю, где устанавливается на берме к откосу штангой 5. Снимается цепь 23, и штанга 5 опускается вниз так, чтобы трубы 7 были параллельны откосу (фиг. 9). При этом насадки 17 должны расположить на высоте от откоса так, чтобы конус факела распыла захватил ширину откоса (фиг. 9, а-а, в-в). Если это не происходит, т.е. штанга 5 расположена высоко или низко от откоса, снимают цепь 22 с крюка и рычаг 12 поворачивают вверх или вниз (фиг. 9) относительно поверхности откоса, добиваясь, чтобы факелы распыла захватили поверхность откоса. Затем, перемещая штангу 5 в пазах 18 и 10 рычагов 12 и 9, добиваются, чтобы суспензия не могла попасть в воду канала. Отпустив болт 25, штангу 5 по пазу 12 можно приблизить к откосу с целью достижения перекрытия факелов на 57 см и после осуществления этой регулировки зажать болт 25. Сняв цепь 13 с крюка 15, штангу 5 можно передвинуть по пазу 10 вверх или вниз так, чтобы факелы с отрегулированным перекрытием поместились по всей ширине откоса. Таким образом, предложенная конструкция штанги к гидросеялке позволяет полностью осуществить установку ее для равномерного внесения суспензии, которая повышается на 10-15 в сравнении с равномерностью получаемой при распределении ее гидрометателем. Фиг. 9 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
