Штанга для крепления рулона

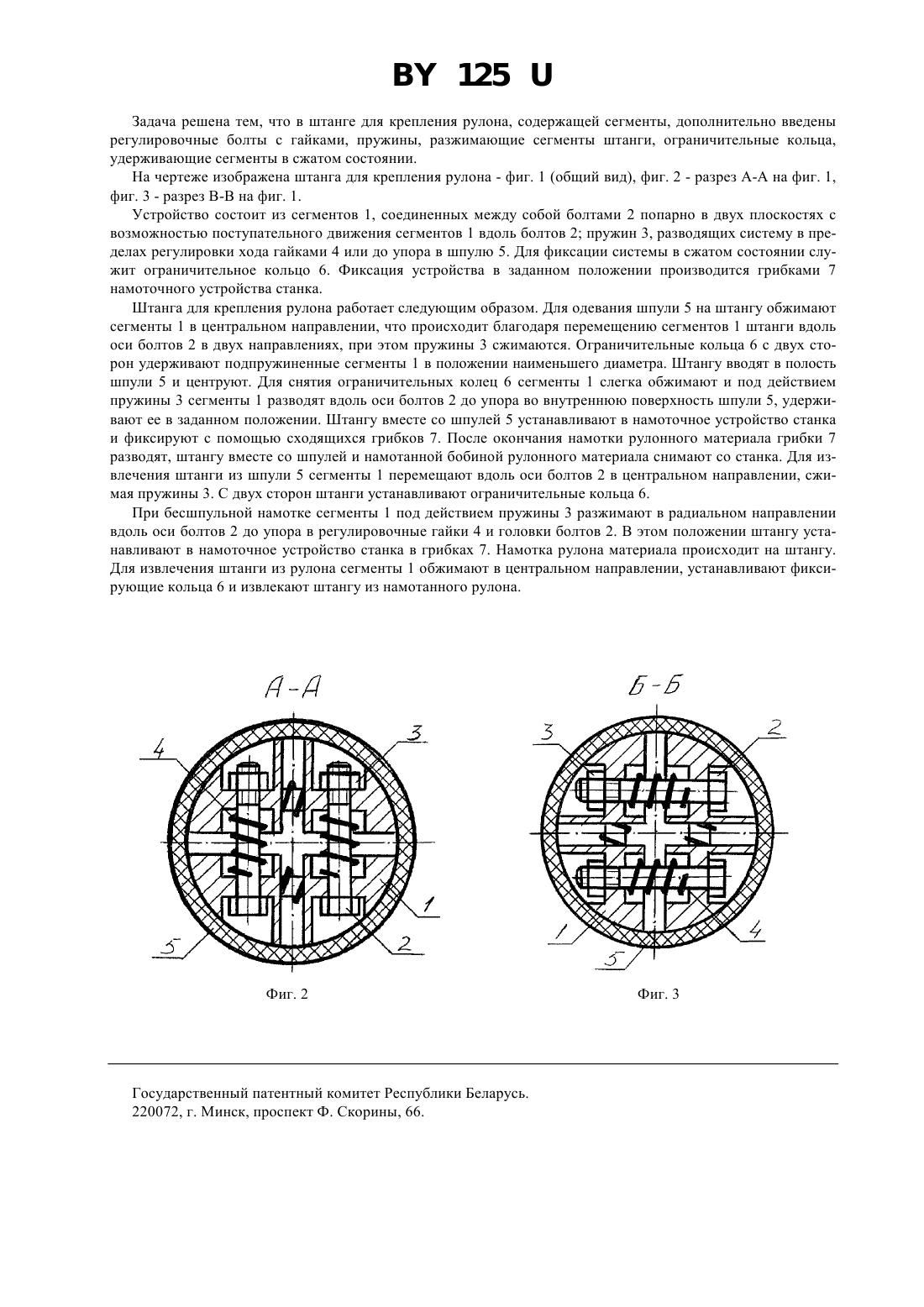

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ШТАНГА ДЛЯ КРЕПЛЕНИЯ РУЛОНА(57) Штанга для крепления рулона, содержащая сегменты, отличающаяся тем, что сегменты соединены между собой болтами попарно в двух плоскостях с возможностью поступательного движения вдоль болтов с помощью пружин, разводящих систему в пределах регулировки хода гайками, при этом сегменты удерживаются в сжатом состоянии с помощью ограничительных колец.(56) 1. Лукач В.Ю. Оборудование для производства полимерных пленок. - М., 1981. - С. 179. Полезная модель относится к устройствам для намотки полимерных пленок и может быть использована для намотки любых рулонных материалов в целлюлозно-бумажной, текстильной и полиграфической отраслях промышленности. Наиболее близкой к заявляемой полезной модели является конструкция штанги для крепления рулона в намоточных устройствах 1, содержащая механически раздвигающиеся сегменты, регулировочное кольцо,внутреннее кольцо, систему конусов. Достоинством данной конструкции является возможность использования в станках с намоточным устройством периферийного типа. Недостатком известного устройства является сложность и высокая себестоимость изготовления, большой вес, сложность в установке и наладке системы. Решаемая задача - изменение конструкции штанги для крепления рулона с целью ее упрощения, снижения материалоемкости, упрощения условий эксплуатации. 125 Задача решена тем, что в штанге для крепления рулона, содержащей сегменты, дополнительно введены регулировочные болты с гайками, пружины, разжимающие сегменты штанги, ограничительные кольца,удерживающие сегменты в сжатом состоянии. На чертеже изображена штанга для крепления рулона - фиг. 1 (общий вид), фиг. 2 - разрез А-А на фиг. 1,фиг. 3 - разрез В-В на фиг. 1. Устройство состоит из сегментов 1, соединенных между собой болтами 2 попарно в двух плоскостях с возможностью поступательного движения сегментов 1 вдоль болтов 2 пружин 3, разводящих систему в пределах регулировки хода гайками 4 или до упора в шпулю 5. Для фиксации системы в сжатом состоянии служит ограничительное кольцо 6. Фиксация устройства в заданном положении производится грибками 7 намоточного устройства станка. Штанга для крепления рулона работает следующим образом. Для одевания шпули 5 на штангу обжимают сегменты 1 в центральном направлении, что происходит благодаря перемещению сегментов 1 штанги вдоль оси болтов 2 в двух направлениях, при этом пружины 3 сжимаются. Ограничительные кольца 6 с двух сторон удерживают подпружиненные сегменты 1 в положении наименьшего диаметра. Штангу вводят в полость шпули 5 и центруют. Для снятия ограничительных колец 6 сегменты 1 слегка обжимают и под действием пружины 3 сегменты 1 разводят вдоль оси болтов 2 до упора во внутреннюю поверхность шпули 5, удерживают ее в заданном положении. Штангу вместе со шпулей 5 устанавливают в намоточное устройство станка и фиксируют с помощью сходящихся грибков 7. После окончания намотки рулонного материала грибки 7 разводят, штангу вместе со шпулей и намотанной бобиной рулонного материала снимают со станка. Для извлечения штанги из шпули 5 сегменты 1 перемещают вдоль оси болтов 2 в центральном направлении, сжимая пружины 3. С двух сторон штанги устанавливают ограничительные кольца 6. При бесшпульной намотке сегменты 1 под действием пружины 3 разжимают в радиальном направлении вдоль оси болтов 2 до упора в регулировочные гайки 4 и головки болтов 2. В этом положении штангу устанавливают в намоточное устройство станка в грибках 7. Намотка рулона материала происходит на штангу. Для извлечения штанги из рулона сегменты 1 обжимают в центральном направлении, устанавливают фиксирующие кольца 6 и извлекают штангу из намотанного рулона. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
