Шнековая буровая штанга для вращательного бурения скважин, преимущественно, в глинисто-соляных породах

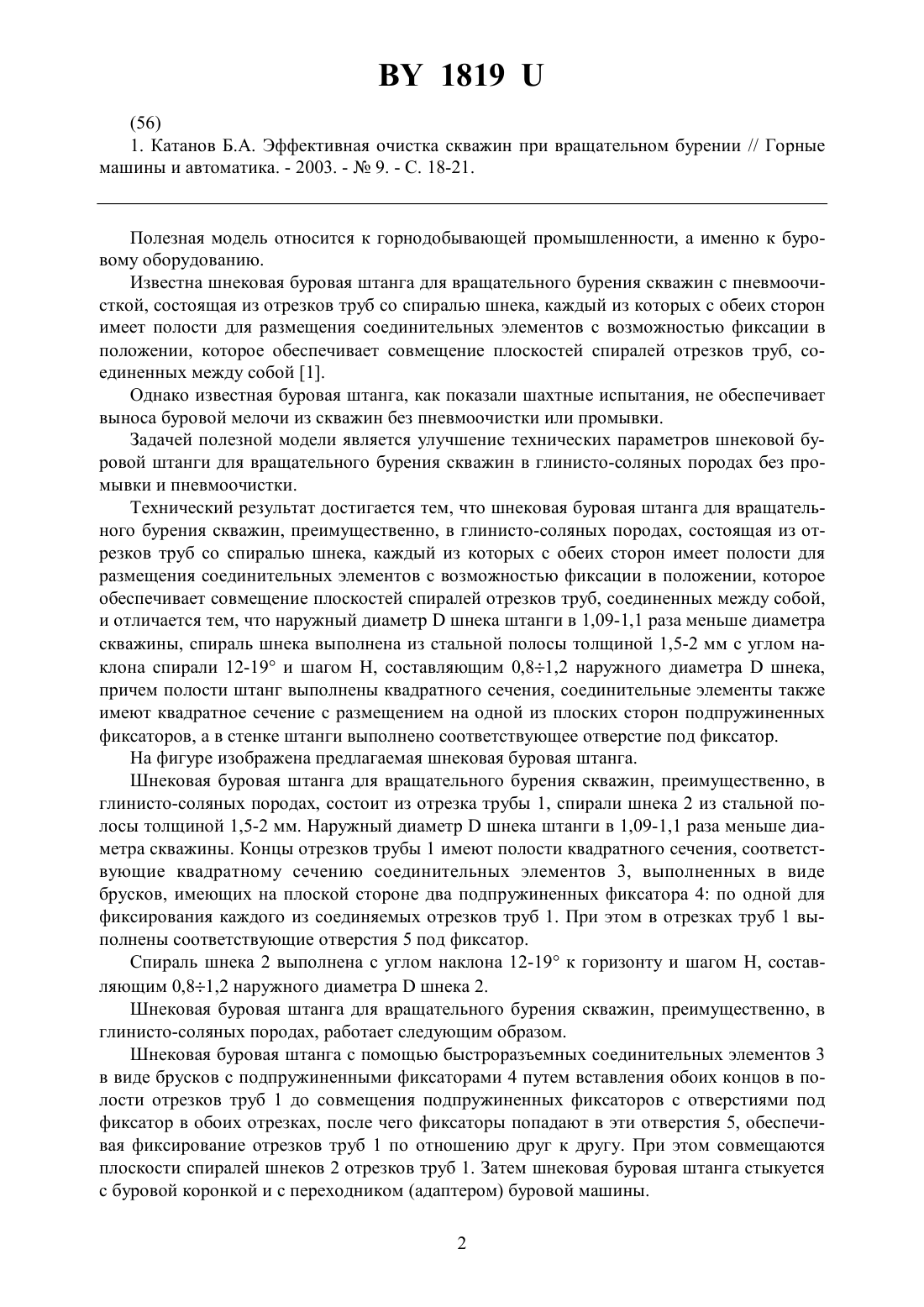

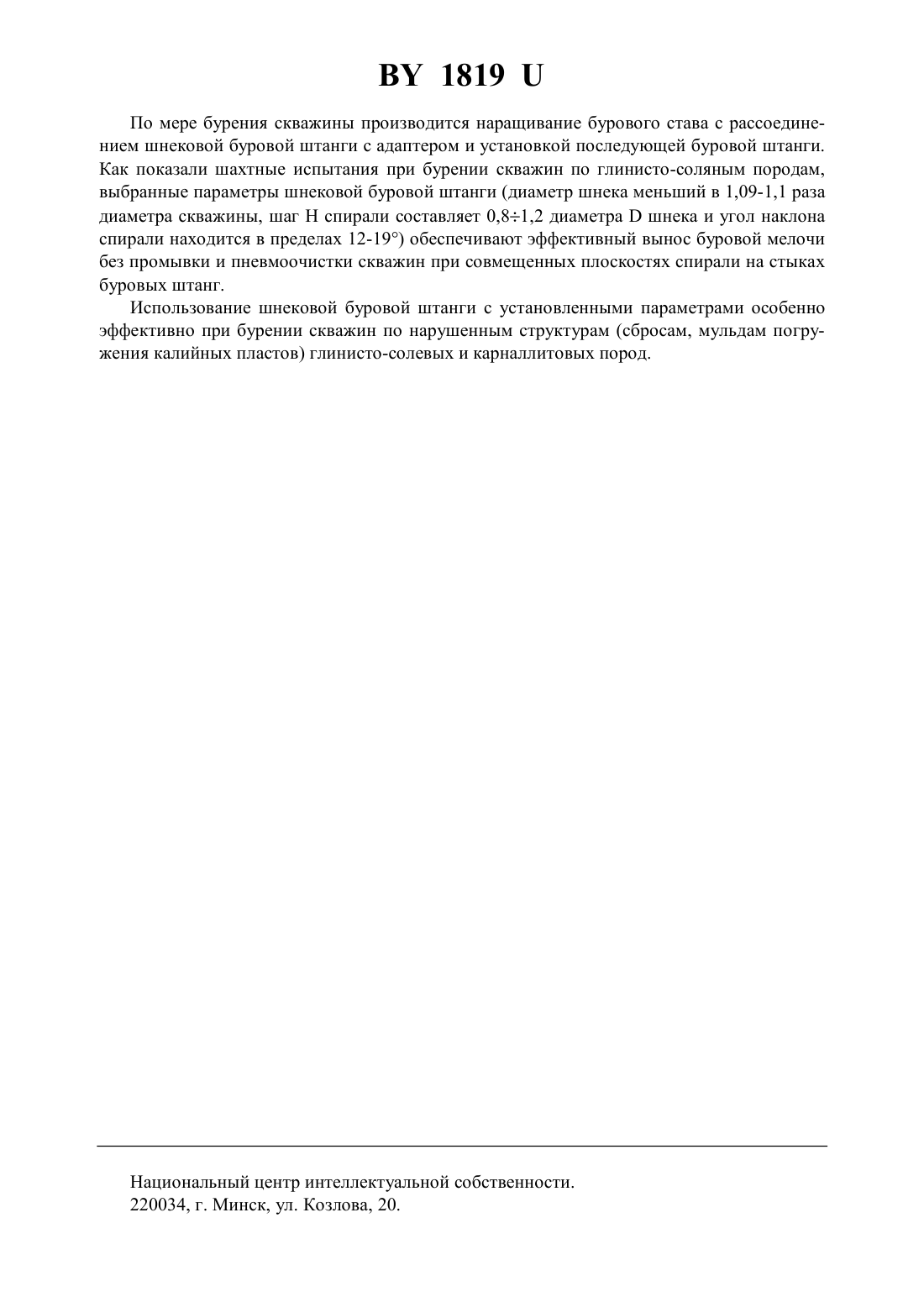

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ШНЕКОВАЯ БУРОВАЯ ШТАНГА ДЛЯ ВРАЩАТЕЛЬНОГО БУРЕНИЯ СКВАЖИН, ПРЕИМУЩЕСТВЕННО, В ГЛИНИСТОСОЛЯНЫХ ПОРОДАХ(71) Заявитель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Прушак Виктор Яковлевич Щерба Владимир Яковлевич Губанов Вячеслав Андреевич Калиниченко Петр Иванович Петровский Борис Иванович(73) Патентообладатель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(57) Шнековая буровая штанга для вращательного бурения скважин, преимущественно, в глинисто-соляных породах, состоящая из отрезков труб со спиралью шнека, каждый из которых с обеих сторон имеет полости для размещения соединительных элементов с возможностью фиксации в положении, которое обеспечивает совмещение плоскостей спиралей отрезков труб, соединенных между собой, и отличающаяся тем, что наружный диаметр шнека штанги в 1,09-1,1 раза меньше диаметра скважины, спираль шнека выполнена из стальной полосы толщиной 1,5-2 мм с углом наклона спирали 12-19 и шагом, составляющим 0,81,2 диаметра шнека, причем полости штанг выполнены квадратного сечения,соединительные элементы также имеют квадратное сечение с размещением на одной из плоских сторон подпружиненных фиксаторов, а в стенке штанги выполнено соответствующее отверстие под фиксатор.(56) 1. Катанов Б.А. Эффективная очистка скважин при вращательном бурении // Горные машины и автоматика. - 2003. -9. - С. 18-21. Полезная модель относится к горнодобывающей промышленности, а именно к буровому оборудованию. Известна шнековая буровая штанга для вращательного бурения скважин с пневмоочисткой, состоящая из отрезков труб со спиралью шнека, каждый из которых с обеих сторон имеет полости для размещения соединительных элементов с возможностью фиксации в положении, которое обеспечивает совмещение плоскостей спиралей отрезков труб, соединенных между собой 1. Однако известная буровая штанга, как показали шахтные испытания, не обеспечивает выноса буровой мелочи из скважин без пневмоочистки или промывки. Задачей полезной модели является улучшение технических параметров шнековой буровой штанги для вращательного бурения скважин в глинисто-соляных породах без промывки и пневмоочистки. Технический результат достигается тем, что шнековая буровая штанга для вращательного бурения скважин, преимущественно, в глинисто-соляных породах, состоящая из отрезков труб со спиралью шнека, каждый из которых с обеих сторон имеет полости для размещения соединительных элементов с возможностью фиксации в положении, которое обеспечивает совмещение плоскостей спиралей отрезков труб, соединенных между собой,и отличается тем, что наружный диаметршнека штанги в 1,09-1,1 раза меньше диаметра скважины, спираль шнека выполнена из стальной полосы толщиной 1,5-2 мм с углом наклона спирали 12-19 и шагом , составляющим 0,81,2 наружного диаметрашнека,причем полости штанг выполнены квадратного сечения, соединительные элементы также имеют квадратное сечение с размещением на одной из плоских сторон подпружиненных фиксаторов, а в стенке штанги выполнено соответствующее отверстие под фиксатор. На фигуре изображена предлагаемая шнековая буровая штанга. Шнековая буровая штанга для вращательного бурения скважин, преимущественно, в глинисто-соляных породах, состоит из отрезка трубы 1, спирали шнека 2 из стальной полосы толщиной 1,5-2 мм. Наружный диаметршнека штанги в 1,09-1,1 раза меньше диаметра скважины. Концы отрезков трубы 1 имеют полости квадратного сечения, соответствующие квадратному сечению соединительных элементов 3, выполненных в виде брусков, имеющих на плоской стороне два подпружиненных фиксатора 4 по одной для фиксирования каждого из соединяемых отрезков труб 1. При этом в отрезках труб 1 выполнены соответствующие отверстия 5 под фиксатор. Спираль шнека 2 выполнена с углом наклона 12-19 к горизонту и шагом , составляющим 0,81,2 наружного диаметрашнека 2. Шнековая буровая штанга для вращательного бурения скважин, преимущественно, в глинисто-соляных породах, работает следующим образом. Шнековая буровая штанга с помощью быстроразъемных соединительных элементов 3 в виде брусков с подпружиненными фиксаторами 4 путем вставления обоих концов в полости отрезков труб 1 до совмещения подпружиненных фиксаторов с отверстиями под фиксатор в обоих отрезках, после чего фиксаторы попадают в эти отверстия 5, обеспечивая фиксирование отрезков труб 1 по отношению друг к другу. При этом совмещаются плоскости спиралей шнеков 2 отрезков труб 1. Затем шнековая буровая штанга стыкуется с буровой коронкой и с переходником (адаптером) буровой машины. 2 1819 По мере бурения скважины производится наращивание бурового става с рассоединением шнековой буровой штанги с адаптером и установкой последующей буровой штанги. Как показали шахтные испытания при бурении скважин по глинисто-соляным породам,выбранные параметры шнековой буровой штанги (диаметр шнека меньший в 1,09-1,1 раза диаметра скважины, шагспирали составляет 0,81,2 диаметрашнека и угол наклона спирали находится в пределах 12-19) обеспечивают эффективный вынос буровой мелочи без промывки и пневмоочистки скважин при совмещенных плоскостях спирали на стыках буровых штанг. Использование шнековой буровой штанги с установленными параметрами особенно эффективно при бурении скважин по нарушенным структурам (сбросам, мульдам погружения калийных пластов) глинисто-солевых и карналлитовых пород. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
