Штанга складная для опрыскивателя склонов

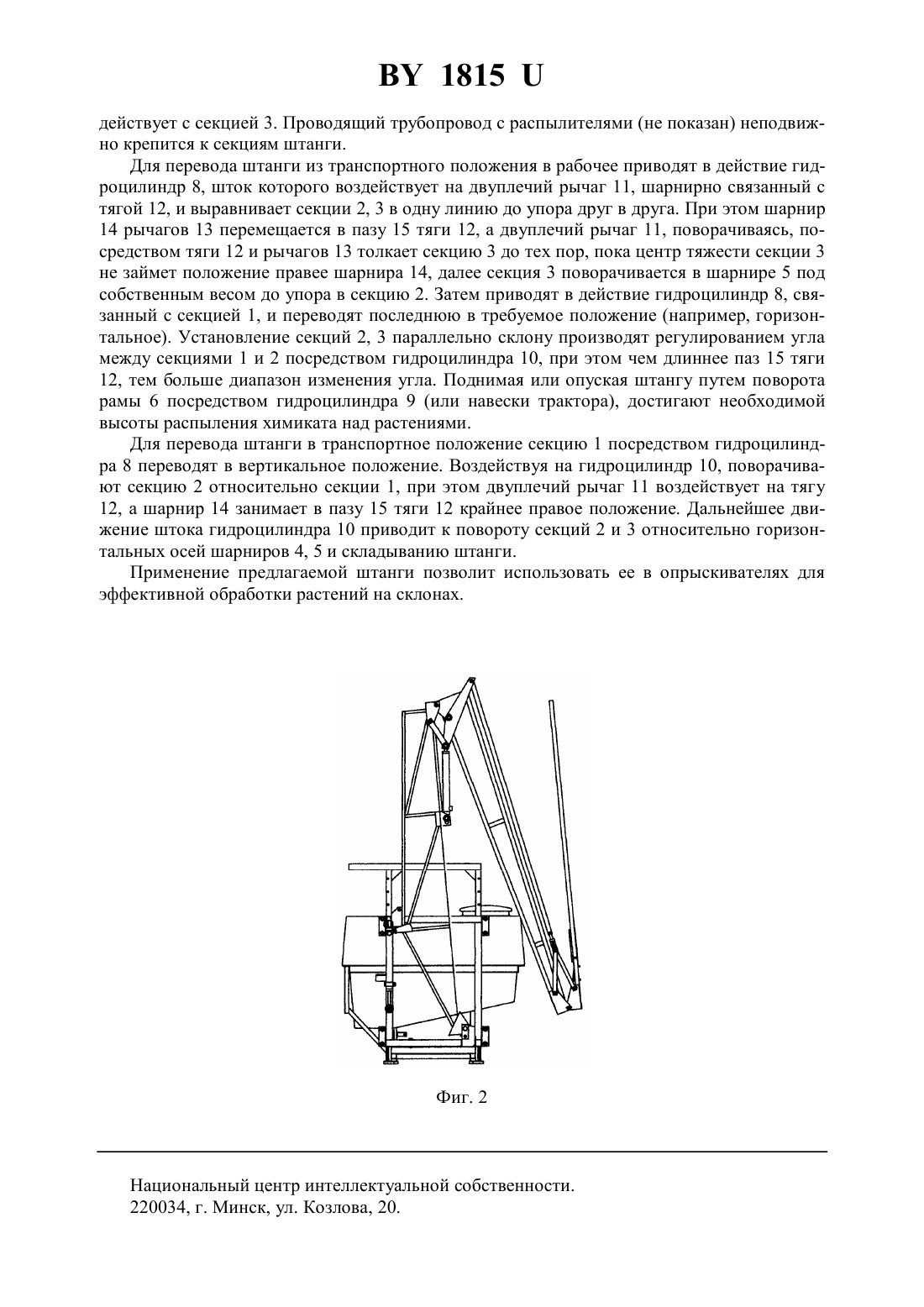

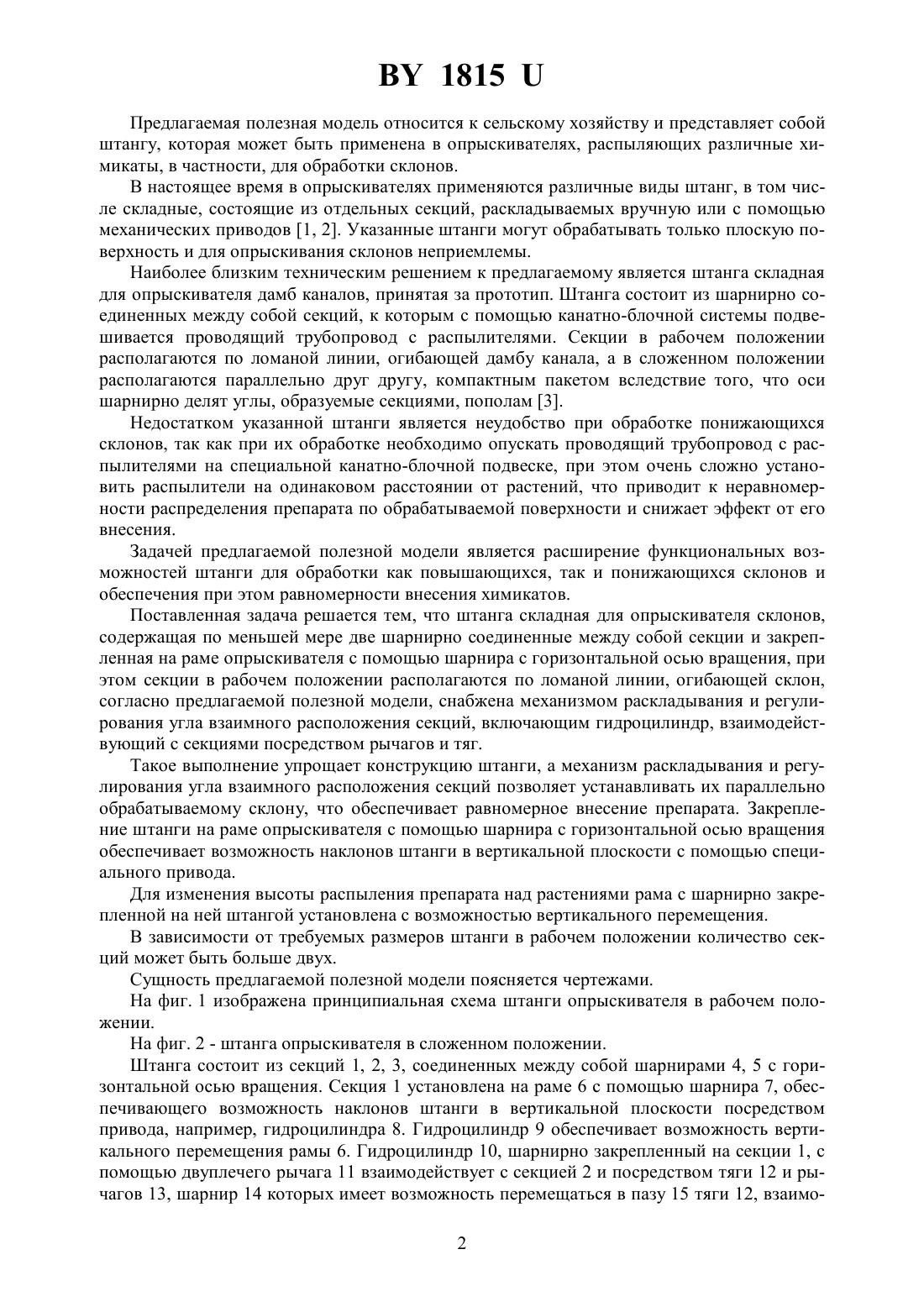

(51)01 7/00,05 15/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ШТАНГА СКЛАДНАЯ ДЛЯ ОПРЫСКИВАТЕЛЯ СКЛОНОВ(71) Заявители Болвонович Владимир Викторович Селицкий Владимир Францевич Легенький Сергей Александрович(72) Авторы Болвонович Владимир Викторович Селицкий Владимир Францевич Легенький Сергей Александрович(73) Патентообладатели Болвонович Владимир Викторович Селицкий Владимир Францевич Легенький Сергей Александрович(57) 1. Штанга складная для опрыскивателя склонов, содержащая по меньшей мере две шарнирно соединенные между собой секции и закрепленная на раме опрыскивателя с помощью шарнира с горизонтальной осью вращения, при этом секции в рабочем положении располагаются по ломаной линии, огибающей склон, отличающаяся тем, что она снабжена механизмом раскладывания и регулирования угла взаимного расположения секций,включающим гидроцилиндр, взаимодействующий с секциями посредством рычагов и тяг. 2. Штанга по п. 1, отличающаяся тем, что рама с шарнирно закрепленной на ней штангой установлена с возможностью вертикального перемещения. 1815 Предлагаемая полезная модель относится к сельскому хозяйству и представляет собой штангу, которая может быть применена в опрыскивателях, распыляющих различные химикаты, в частности, для обработки склонов. В настоящее время в опрыскивателях применяются различные виды штанг, в том числе складные, состоящие из отдельных секций, раскладываемых вручную или с помощью механических приводов 1, 2. Указанные штанги могут обрабатывать только плоскую поверхность и для опрыскивания склонов неприемлемы. Наиболее близким техническим решением к предлагаемому является штанга складная для опрыскивателя дамб каналов, принятая за прототип. Штанга состоит из шарнирно соединенных между собой секций, к которым с помощью канатно-блочной системы подвешивается проводящий трубопровод с распылителями. Секции в рабочем положении располагаются по ломаной линии, огибающей дамбу канала, а в сложенном положении располагаются параллельно друг другу, компактным пакетом вследствие того, что оси шарнирно делят углы, образуемые секциями, пополам 3. Недостатком указанной штанги является неудобство при обработке понижающихся склонов, так как при их обработке необходимо опускать проводящий трубопровод с распылителями на специальной канатно-блочной подвеске, при этом очень сложно установить распылители на одинаковом расстоянии от растений, что приводит к неравномерности распределения препарата по обрабатываемой поверхности и снижает эффект от его внесения. Задачей предлагаемой полезной модели является расширение функциональных возможностей штанги для обработки как повышающихся, так и понижающихся склонов и обеспечения при этом равномерности внесения химикатов. Поставленная задача решается тем, что штанга складная для опрыскивателя склонов,содержащая по меньшей мере две шарнирно соединенные между собой секции и закрепленная на раме опрыскивателя с помощью шарнира с горизонтальной осью вращения, при этом секции в рабочем положении располагаются по ломаной линии, огибающей склон,согласно предлагаемой полезной модели, снабжена механизмом раскладывания и регулирования угла взаимного расположения секций, включающим гидроцилиндр, взаимодействующий с секциями посредством рычагов и тяг. Такое выполнение упрощает конструкцию штанги, а механизм раскладывания и регулирования угла взаимного расположения секций позволяет устанавливать их параллельно обрабатываемому склону, что обеспечивает равномерное внесение препарата. Закрепление штанги на раме опрыскивателя с помощью шарнира с горизонтальной осью вращения обеспечивает возможность наклонов штанги в вертикальной плоскости с помощью специального привода. Для изменения высоты распыления препарата над растениями рама с шарнирно закрепленной на ней штангой установлена с возможностью вертикального перемещения. В зависимости от требуемых размеров штанги в рабочем положении количество секций может быть больше двух. Сущность предлагаемой полезной модели поясняется чертежами. На фиг. 1 изображена принципиальная схема штанги опрыскивателя в рабочем положении. На фиг. 2 - штанга опрыскивателя в сложенном положении. Штанга состоит из секций 1, 2, 3, соединенных между собой шарнирами 4, 5 с горизонтальной осью вращения. Секция 1 установлена на раме 6 с помощью шарнира 7, обеспечивающего возможность наклонов штанги в вертикальной плоскости посредством привода, например, гидроцилиндра 8. Гидроцилиндр 9 обеспечивает возможность вертикального перемещения рамы 6. Гидроцилиндр 10, шарнирно закрепленный на секции 1, с помощью двуплечего рычага 11 взаимодействует с секцией 2 и посредством тяги 12 и рычагов 13, шарнир 14 которых имеет возможность перемещаться в пазу 15 тяги 12, взаимо 2 1815 действует с секцией 3. Проводящий трубопровод с распылителями (не показан) неподвижно крепится к секциям штанги. Для перевода штанги из транспортного положения в рабочее приводят в действие гидроцилиндр 8, шток которого воздействует на двуплечий рычаг 11, шарнирно связанный с тягой 12, и выравнивает секции 2, 3 в одну линию до упора друг в друга. При этом шарнир 14 рычагов 13 перемещается в пазу 15 тяги 12, а двуплечий рычаг 11, поворачиваясь, посредством тяги 12 и рычагов 13 толкает секцию 3 до тех пор, пока центр тяжести секции 3 не займет положение правее шарнира 14, далее секция 3 поворачивается в шарнире 5 под собственным весом до упора в секцию 2. Затем приводят в действие гидроцилиндр 8, связанный с секцией 1, и переводят последнюю в требуемое положение (например, горизонтальное). Установление секций 2, 3 параллельно склону производят регулированием угла между секциями 1 и 2 посредством гидроцилиндра 10, при этом чем длиннее паз 15 тяги 12, тем больше диапазон изменения угла. Поднимая или опуская штангу путем поворота рамы 6 посредством гидроцилиндра 9 (или навески трактора), достигают необходимой высоты распыления химиката над растениями. Для перевода штанги в транспортное положение секцию 1 посредством гидроцилиндра 8 переводят в вертикальное положение. Воздействуя на гидроцилиндр 10, поворачивают секцию 2 относительно секции 1, при этом двуплечий рычаг 11 воздействует на тягу 12, а шарнир 14 занимает в пазу 15 тяги 12 крайнее правое положение. Дальнейшее движение штока гидроцилиндра 10 приводит к повороту секций 2 и 3 относительно горизонтальных осей шарниров 4, 5 и складыванию штанги. Применение предлагаемой штанги позволит использовать ее в опрыскивателях для эффективной обработки растений на склонах. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
