Ротор кустореза

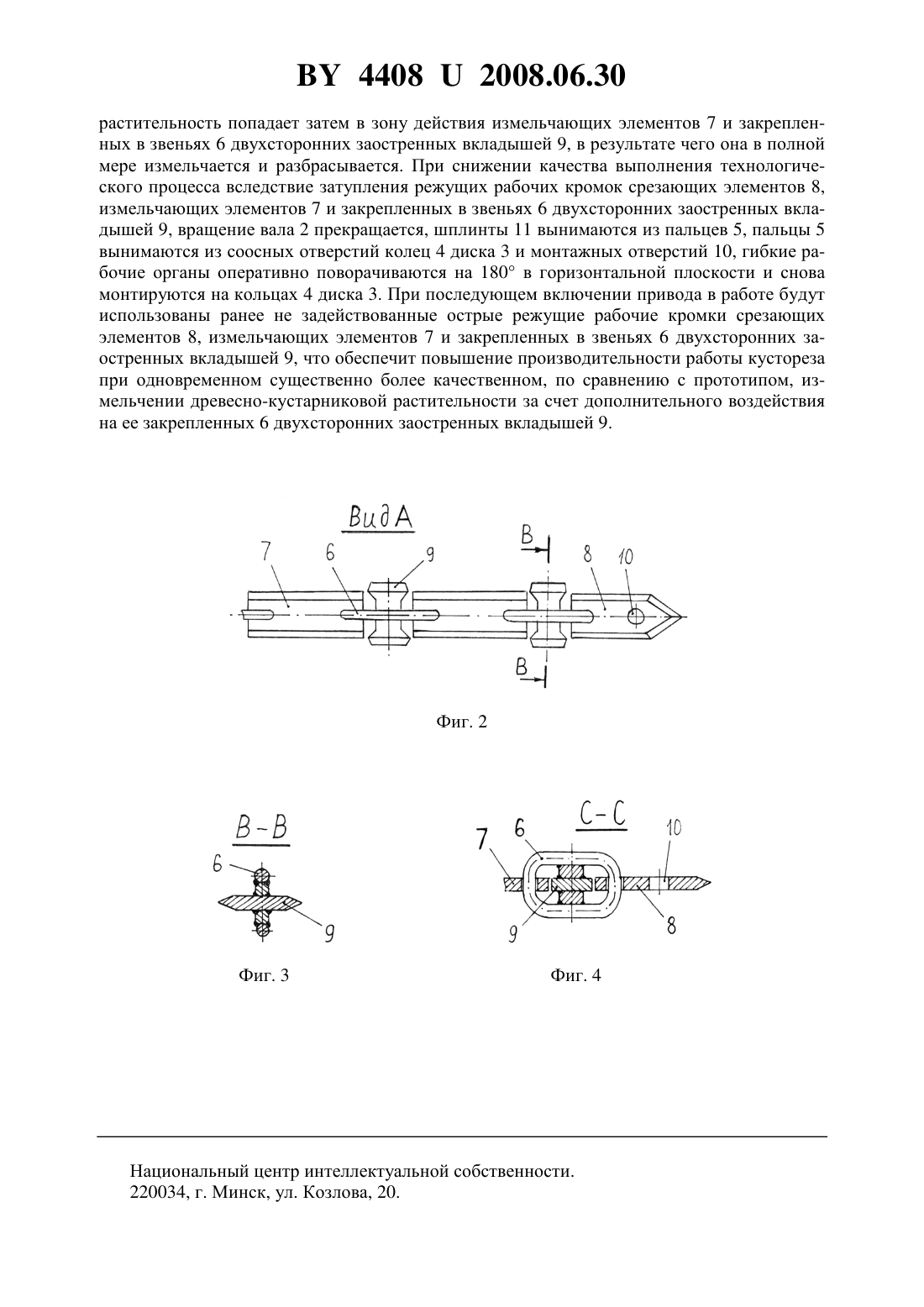

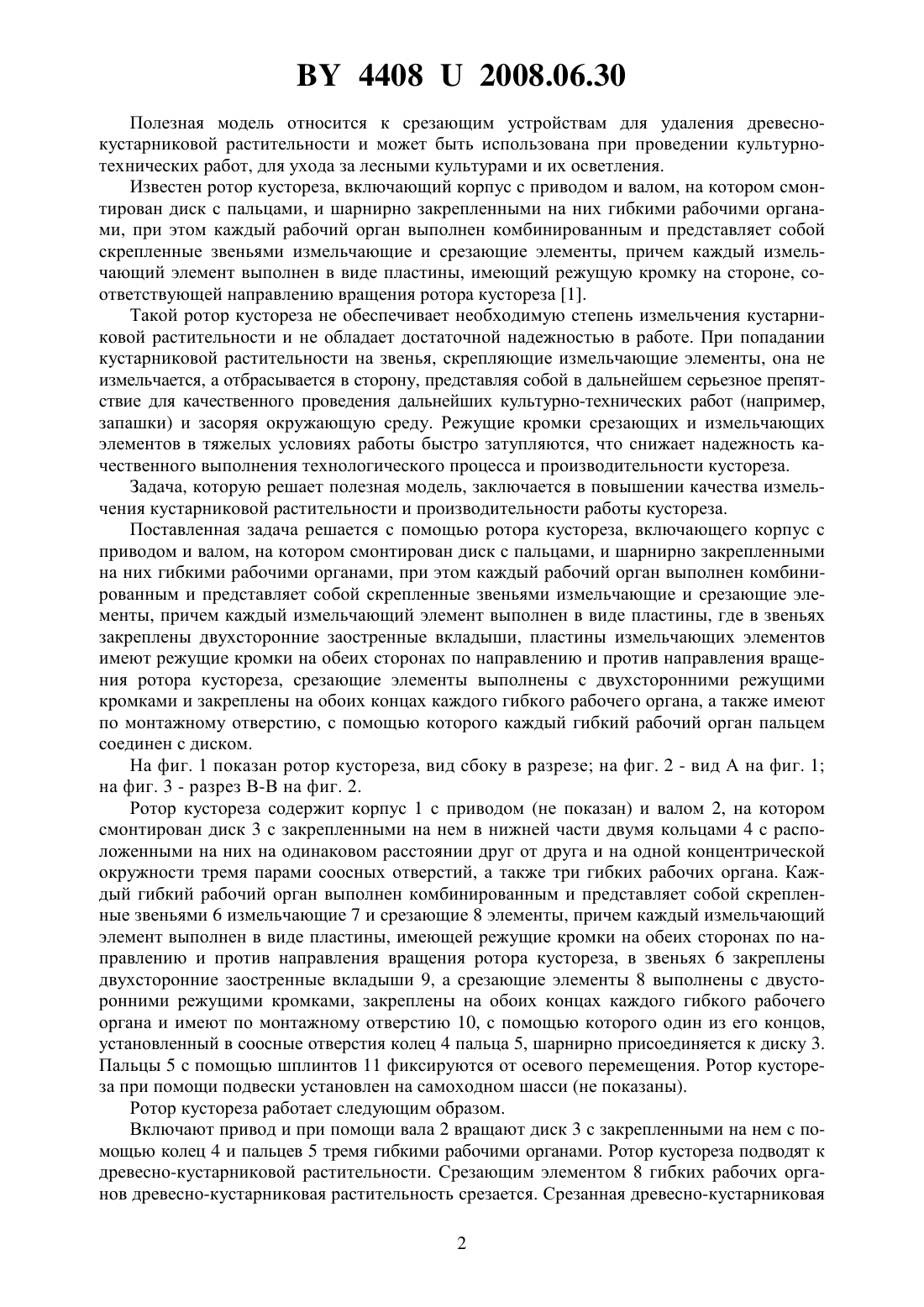

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Юрий Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Ротор кустореза, включающий корпус с приводом и валом, на котором смонтирован диск с пальцами, и шарнирно закрепленными на них гибкими рабочими органами, при этом каждый рабочий орган выполнен комбинированным и представляет собой скрепленные звеньями измельчающие и срезающие элементы, причем каждый измельчающий элемент выполнен в виде пластины, отличающийся тем, что в звеньях закреплены двухсторонние заостренные вкладыши, пластины измельчающих элементов имеют режущие кромки на обеих сторонах по направлению и против направления вращения ротора кустореза, срезающие элементы выполнены с двухсторонними режущими кромками и закреплены на обоих концах каждого гибкого рабочего органа, а также имеют по монтажному отверстию, с помощью которого каждый гибкий рабочий орган пальцем соединен с диском.(56) 1. Патент Российской Федерации 2238637 С 1, МПК А 01 23/06, опубл. 2004 // Бюл.30. 44082008.06.30 Полезная модель относится к срезающим устройствам для удаления древеснокустарниковой растительности и может быть использована при проведении культурнотехнических работ, для ухода за лесными культурами и их осветления. Известен ротор кустореза, включающий корпус с приводом и валом, на котором смонтирован диск с пальцами, и шарнирно закрепленными на них гибкими рабочими органами, при этом каждый рабочий орган выполнен комбинированным и представляет собой скрепленные звеньями измельчающие и срезающие элементы, причем каждый измельчающий элемент выполнен в виде пластины, имеющий режущую кромку на стороне, соответствующей направлению вращения ротора кустореза 1. Такой ротор кустореза не обеспечивает необходимую степень измельчения кустарниковой растительности и не обладает достаточной надежностью в работе. При попадании кустарниковой растительности на звенья, скрепляющие измельчающие элементы, она не измельчается, а отбрасывается в сторону, представляя собой в дальнейшем серьезное препятствие для качественного проведения дальнейших культурно-технических работ (например,запашки) и засоряя окружающую среду. Режущие кромки срезающих и измельчающих элементов в тяжелых условиях работы быстро затупляются, что снижает надежность качественного выполнения технологического процесса и производительности кустореза. Задача, которую решает полезная модель, заключается в повышении качества измельчения кустарниковой растительности и производительности работы кустореза. Поставленная задача решается с помощью ротора кустореза, включающего корпус с приводом и валом, на котором смонтирован диск с пальцами, и шарнирно закрепленными на них гибкими рабочими органами, при этом каждый рабочий орган выполнен комбинированным и представляет собой скрепленные звеньями измельчающие и срезающие элементы, причем каждый измельчающий элемент выполнен в виде пластины, где в звеньях закреплены двухсторонние заостренные вкладыши, пластины измельчающих элементов имеют режущие кромки на обеих сторонах по направлению и против направления вращения ротора кустореза, срезающие элементы выполнены с двухсторонними режущими кромками и закреплены на обоих концах каждого гибкого рабочего органа, а также имеют по монтажному отверстию, с помощью которого каждый гибкий рабочий орган пальцем соединен с диском. На фиг. 1 показан ротор кустореза, вид сбоку в разрезе на фиг. 2 - вид А на фиг. 1 на фиг. 3 - разрез В-В на фиг. 2. Ротор кустореза содержит корпус 1 с приводом (не показан) и валом 2, на котором смонтирован диск 3 с закрепленными на нем в нижней части двумя кольцами 4 с расположенными на них на одинаковом расстоянии друг от друга и на одной концентрической окружности тремя парами соосных отверстий, а также три гибких рабочих органа. Каждый гибкий рабочий орган выполнен комбинированным и представляет собой скрепленные звеньями 6 измельчающие 7 и срезающие 8 элементы, причем каждый измельчающий элемент выполнен в виде пластины, имеющей режущие кромки на обеих сторонах по направлению и против направления вращения ротора кустореза, в звеньях 6 закреплены двухсторонние заостренные вкладыши 9, а срезающие элементы 8 выполнены с двусторонними режущими кромками, закреплены на обоих концах каждого гибкого рабочего органа и имеют по монтажному отверстию 10, с помощью которого один из его концов,установленный в соосные отверстия колец 4 пальца 5, шарнирно присоединяется к диску 3. Пальцы 5 с помощью шплинтов 11 фиксируются от осевого перемещения. Ротор кустореза при помощи подвески установлен на самоходном шасси (не показаны). Ротор кустореза работает следующим образом. Включают привод и при помощи вала 2 вращают диск 3 с закрепленными на нем с помощью колец 4 и пальцев 5 тремя гибкими рабочими органами. Ротор кустореза подводят к древесно-кустарниковой растительности. Срезающим элементом 8 гибких рабочих органов древесно-кустарниковая растительность срезается. Срезанная древесно-кустарниковая 2 44082008.06.30 растительность попадает затем в зону действия измельчающих элементов 7 и закрепленных в звеньях 6 двухсторонних заостренных вкладышей 9, в результате чего она в полной мере измельчается и разбрасывается. При снижении качества выполнения технологического процесса вследствие затупления режущих рабочих кромок срезающих элементов 8,измельчающих элементов 7 и закрепленных в звеньях 6 двухсторонних заостренных вкладышей 9, вращение вала 2 прекращается, шплинты 11 вынимаются из пальцев 5, пальцы 5 вынимаются из соосных отверстий колец 4 диска 3 и монтажных отверстий 10, гибкие рабочие органы оперативно поворачиваются на 180 в горизонтальной плоскости и снова монтируются на кольцах 4 диска 3. При последующем включении привода в работе будут использованы ранее не задействованные острые режущие рабочие кромки срезающих элементов 8, измельчающих элементов 7 и закрепленных в звеньях 6 двухсторонних заостренных вкладышей 9, что обеспечит повышение производительности работы кустореза при одновременном существенно более качественном, по сравнению с прототипом, измельчении древесно-кустарниковой растительности за счет дополнительного воздействия на ее закрепленных 6 двухсторонних заостренных вкладышей 9. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
