Штанга опрыскивателя для обработки картофеля

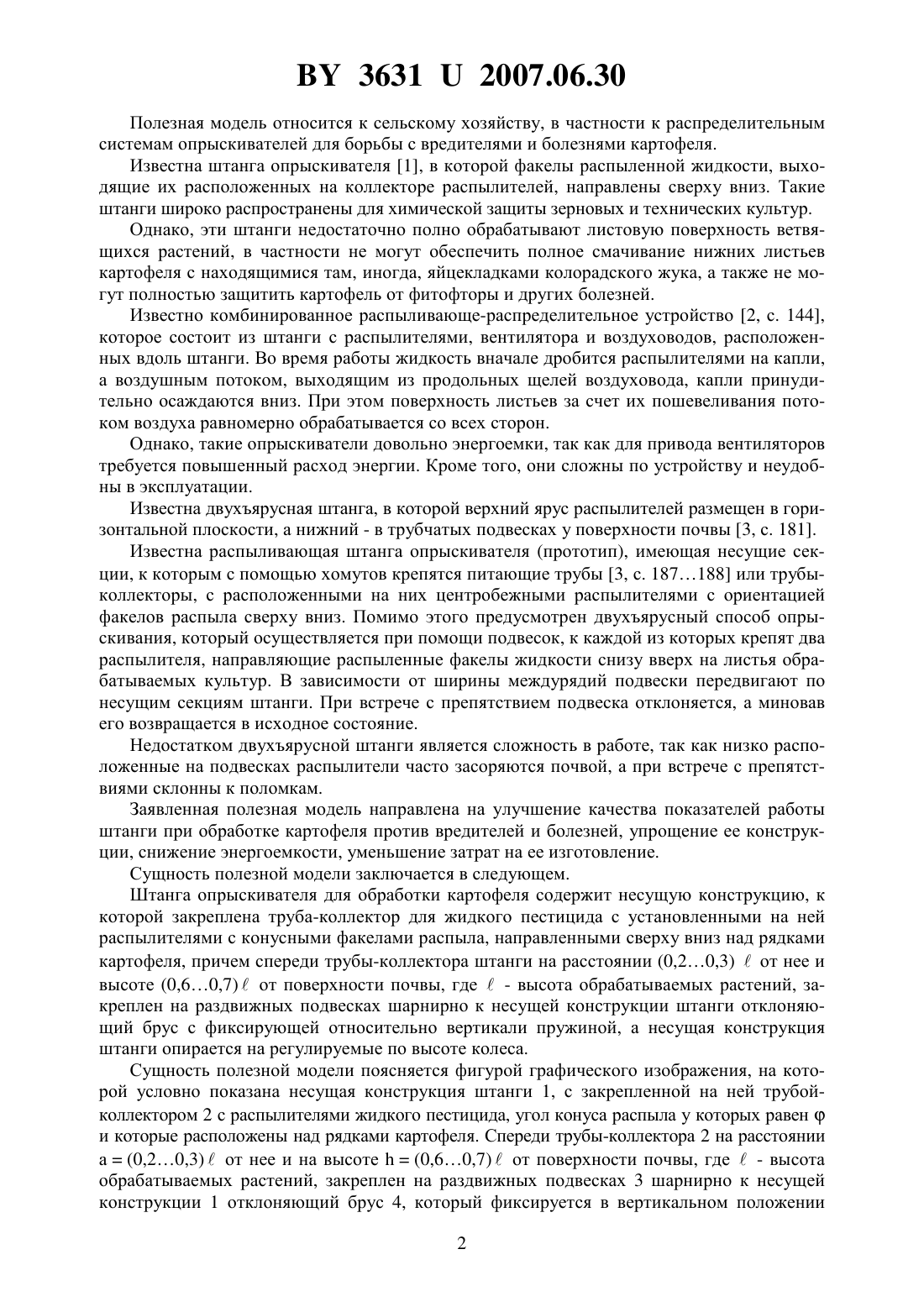

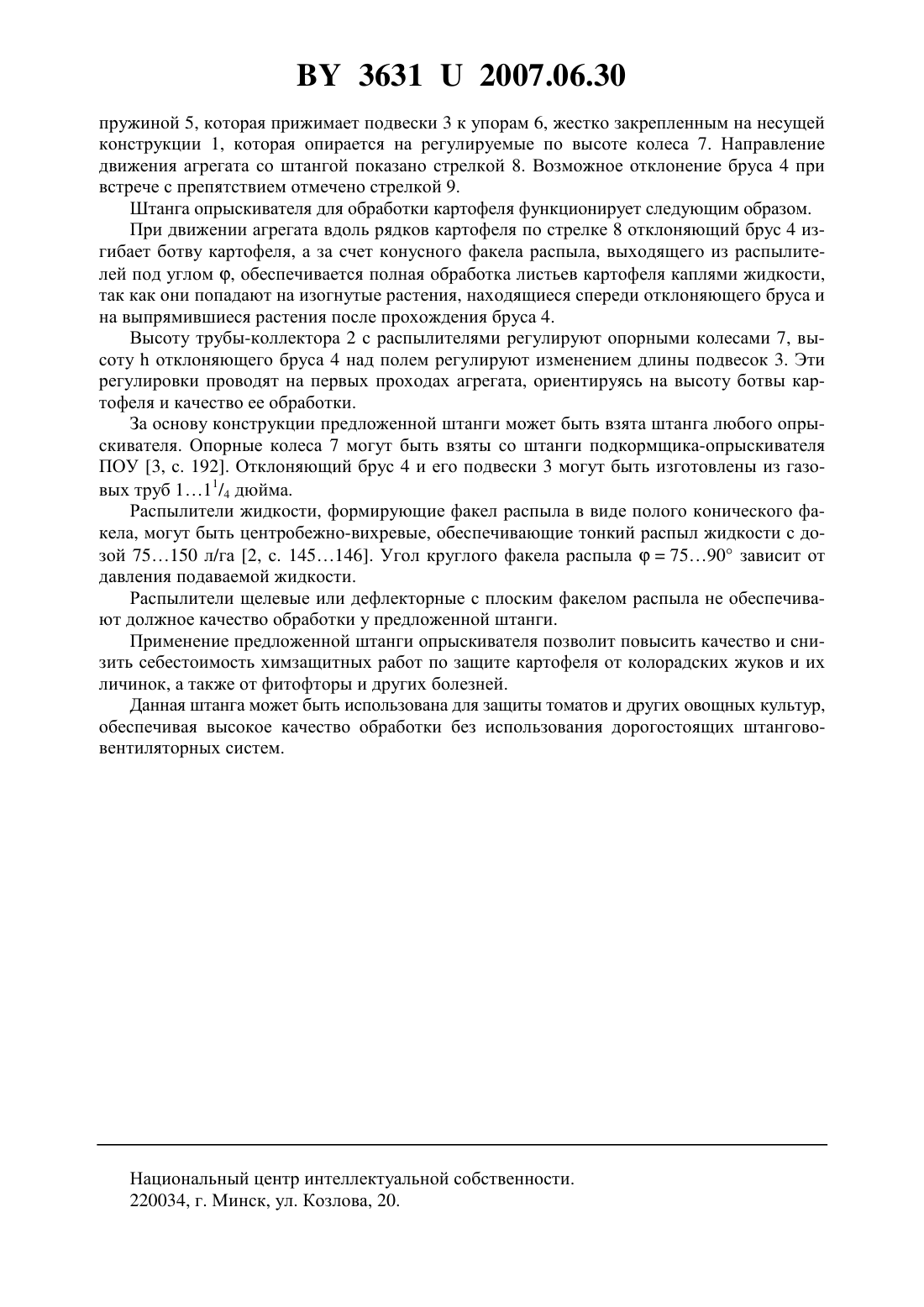

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ШТАНГА ОПРЫСКИВАТЕЛЯ ДЛЯ ОБРАБОТКИ КАРТОФЕЛЯ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Пестис Витольд Казимирович Ладутько Сергей Николаевич Заяц Эдуард Владимирович Бычек Павел Николаевич(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Штанга опрыскивателя для обработки картофеля, содержащая несущую конструкцию, к которой закреплена труба-коллектор для жидкого пестицида с установленными на ней распылителями с конусными факелами распыла, направленными сверху вниз над рядками картофеля, отличающаяся тем, что спереди трубы-коллектора штанги на расстоянии (0,20,3)от не и высоте (0,60,7)от поверхности почвы, где- высота обрабатываемых растений, закреплен на раздвижных подвесках шарнирно к несущей конструкции штанги отклоняющий брус с фиксирующей относительно вертикали пружиной, а несущая конструкция штанги опирается на регулируемые по высоте колеса. 36312007.06.30 Полезная модель относится к сельскому хозяйству, в частности к распределительным системам опрыскивателей для борьбы с вредителями и болезнями картофеля. Известна штанга опрыскивателя 1, в которой факелы распыленной жидкости, выходящие их расположенных на коллекторе распылителей, направлены сверху вниз. Такие штанги широко распространены для химической защиты зерновых и технических культур. Однако, эти штанги недостаточно полно обрабатывают листовую поверхность ветвящихся растений, в частности не могут обеспечить полное смачивание нижних листьев картофеля с находящимися там, иногда, яйцекладками колорадского жука, а также не могут полностью защитить картофель от фитофторы и других болезней. Известно комбинированное распыливающе-распределительное устройство 2, с. 144,которое состоит из штанги с распылителями, вентилятора и воздуховодов, расположенных вдоль штанги. Во время работы жидкость вначале дробится распылителями на капли,а воздушным потоком, выходящим из продольных щелей воздуховода, капли принудительно осаждаются вниз. При этом поверхность листьев за счет их пошевеливания потоком воздуха равномерно обрабатывается со всех сторон. Однако, такие опрыскиватели довольно энергоемки, так как для привода вентиляторов требуется повышенный расход энергии. Кроме того, они сложны по устройству и неудобны в эксплуатации. Известна двухъярусная штанга, в которой верхний ярус распылителей размещен в горизонтальной плоскости, а нижний - в трубчатых подвесках у поверхности почвы 3, с. 181. Известна распыливающая штанга опрыскивателя (прототип), имеющая несущие секции, к которым с помощью хомутов крепятся питающие трубы 3, с. 187188 или трубыколлекторы, с расположенными на них центробежными распылителями с ориентацией факелов распыла сверху вниз. Помимо этого предусмотрен двухъярусный способ опрыскивания, который осуществляется при помощи подвесок, к каждой из которых крепят два распылителя, направляющие распыленные факелы жидкости снизу вверх на листья обрабатываемых культур. В зависимости от ширины междурядий подвески передвигают по несущим секциям штанги. При встрече с препятствием подвеска отклоняется, а миновав его возвращается в исходное состояние. Недостатком двухъярусной штанги является сложность в работе, так как низко расположенные на подвесках распылители часто засоряются почвой, а при встрече с препятствиями склонны к поломкам. Заявленная полезная модель направлена на улучшение качества показателей работы штанги при обработке картофеля против вредителей и болезней, упрощение ее конструкции, снижение энергоемкости, уменьшение затрат на ее изготовление. Сущность полезной модели заключается в следующем. Штанга опрыскивателя для обработки картофеля содержит несущую конструкцию, к которой закреплена труба-коллектор для жидкого пестицида с установленными на ней распылителями с конусными факелами распыла, направленными сверху вниз над рядками картофеля, причем спереди трубы-коллектора штанги на расстоянии (0,20,3)от нее и высоте (0,60,7)от поверхности почвы, где- высота обрабатываемых растений, закреплен на раздвижных подвесках шарнирно к несущей конструкции штанги отклоняющий брус с фиксирующей относительно вертикали пружиной, а несущая конструкция штанги опирается на регулируемые по высоте колеса. Сущность полезной модели поясняется фигурой графического изображения, на которой условно показана несущая конструкция штанги 1, с закрепленной на ней трубойколлектором 2 с распылителями жидкого пестицида, угол конуса распыла у которых равени которые расположены над рядками картофеля. Спереди трубы-коллектора 2 на расстоянии а(0,20,3)от нее и на высоте(0,60,7)от поверхности почвы, где- высота обрабатываемых растений, закреплен на раздвижных подвесках 3 шарнирно к несущей конструкции 1 отклоняющий брус 4, который фиксируется в вертикальном положении 2 36312007.06.30 пружиной 5, которая прижимает подвески 3 к упорам 6, жестко закрепленным на несущей конструкции 1, которая опирается на регулируемые по высоте колеса 7. Направление движения агрегата со штангой показано стрелкой 8. Возможное отклонение бруса 4 при встрече с препятствием отмечено стрелкой 9. Штанга опрыскивателя для обработки картофеля функционирует следующим образом. При движении агрегата вдоль рядков картофеля по стрелке 8 отклоняющий брус 4 изгибает ботву картофеля, а за счет конусного факела распыла, выходящего из распылителей под углом , обеспечивается полная обработка листьев картофеля каплями жидкости,так как они попадают на изогнутые растения, находящиеся спереди отклоняющего бруса и на выпрямившиеся растения после прохождения бруса 4. Высоту трубы-коллектора 2 с распылителями регулируют опорными колесами 7, высотуотклоняющего бруса 4 над полем регулируют изменением длины подвесок 3. Эти регулировки проводят на первых проходах агрегата, ориентируясь на высоту ботвы картофеля и качество ее обработки. За основу конструкции предложенной штанги может быть взята штанга любого опрыскивателя. Опорные колеса 7 могут быть взяты со штанги подкормщика-опрыскивателя ПОУ 3, с. 192. Отклоняющий брус 4 и его подвески 3 могут быть изготовлены из газовых труб 111/4 дюйма. Распылители жидкости, формирующие факел распыла в виде полого конического факела, могут быть центробежно-вихревые, обеспечивающие тонкий распыл жидкости с дозой 75150 л/га 2, с. 145146. Угол круглого факела распыла 7590 зависит от давления подаваемой жидкости. Распылители щелевые или дефлекторные с плоским факелом распыла не обеспечивают должное качество обработки у предложенной штанги. Применение предложенной штанги опрыскивателя позволит повысить качество и снизить себестоимость химзащитных работ по защите картофеля от колорадских жуков и их личинок, а также от фитофторы и других болезней. Данная штанга может быть использована для защиты томатов и других овощных культур,обеспечивая высокое качество обработки без использования дорогостоящих штангововентиляторных систем. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
