Гибкое запорно-пломбировочное устройство

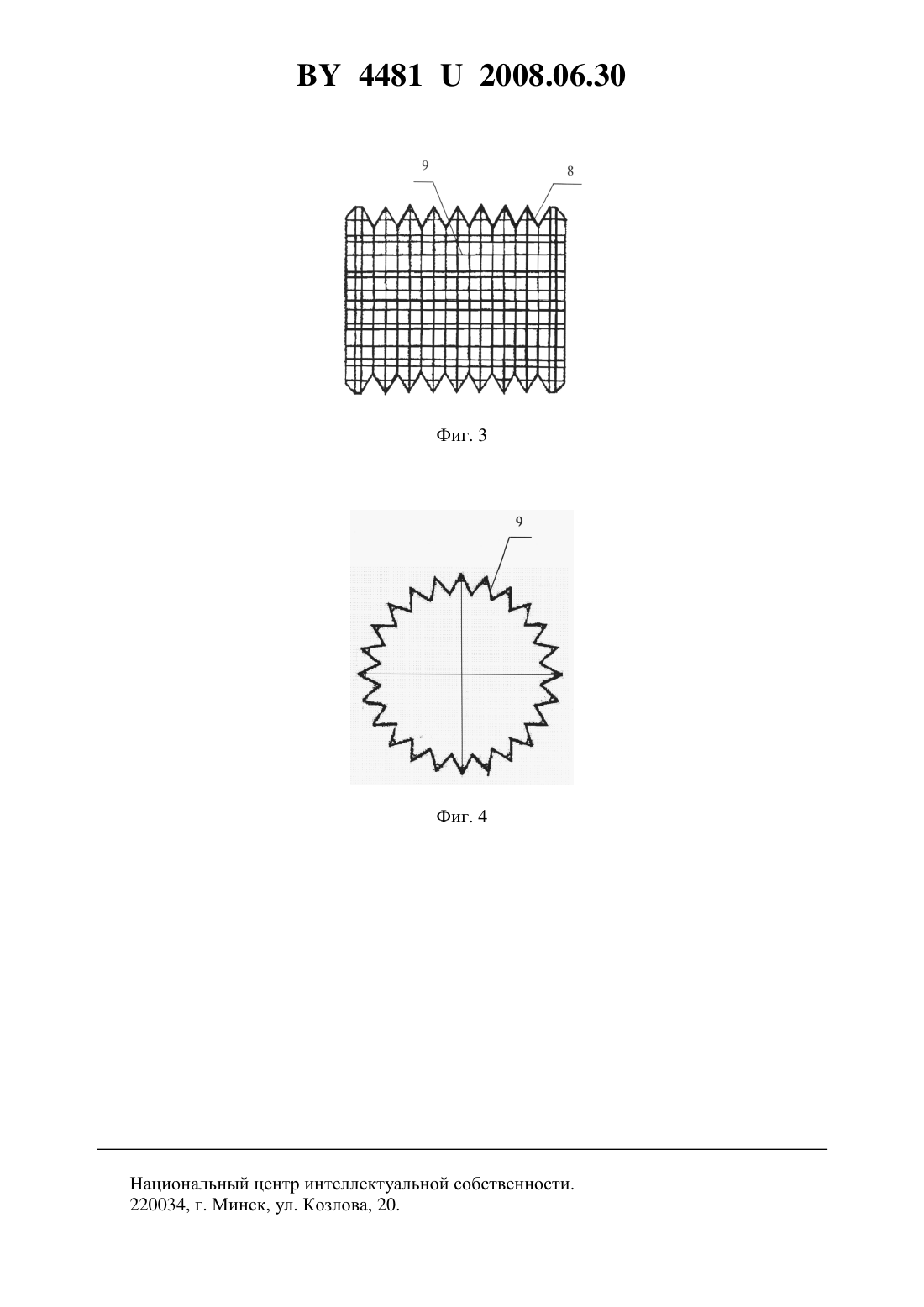

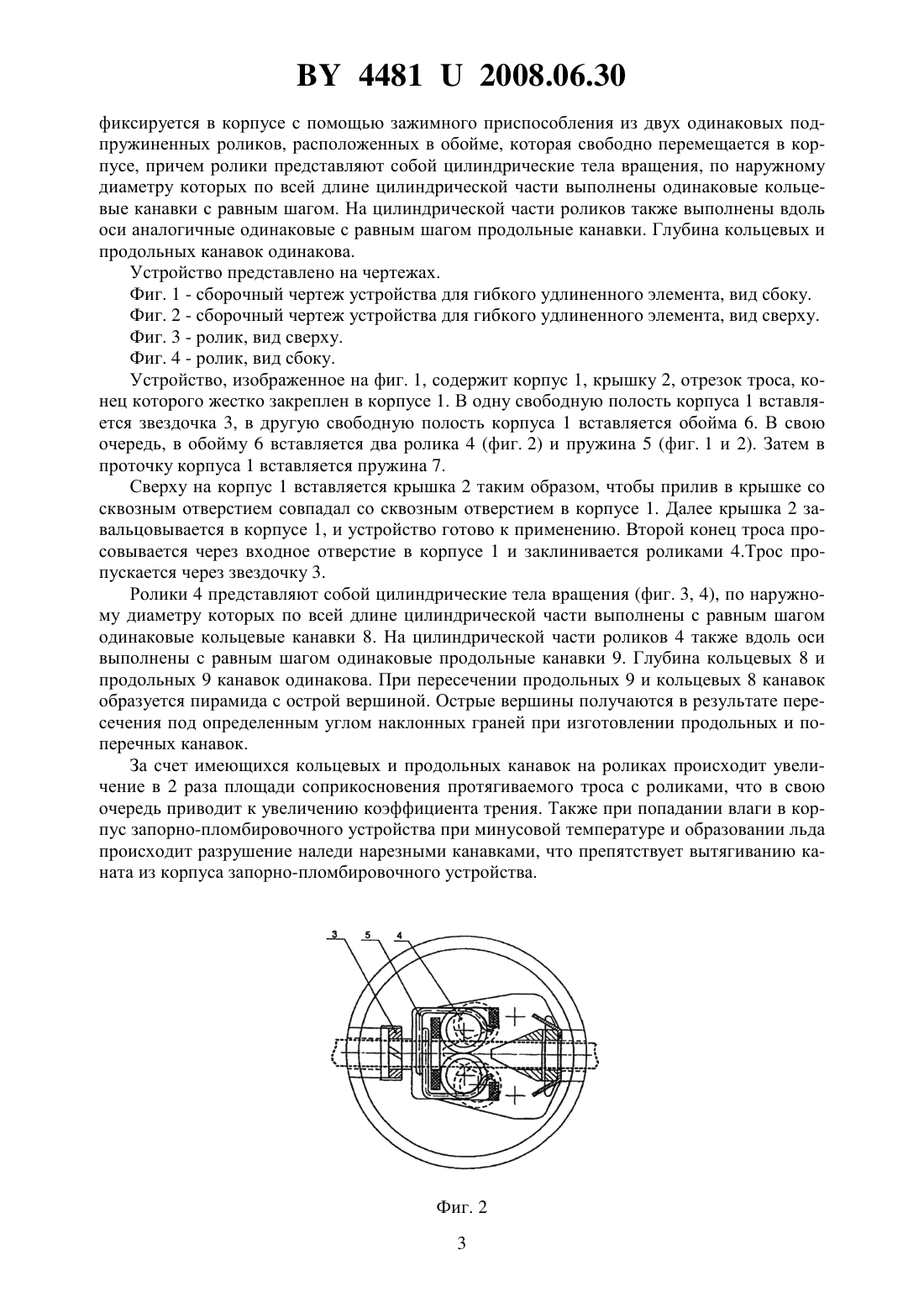

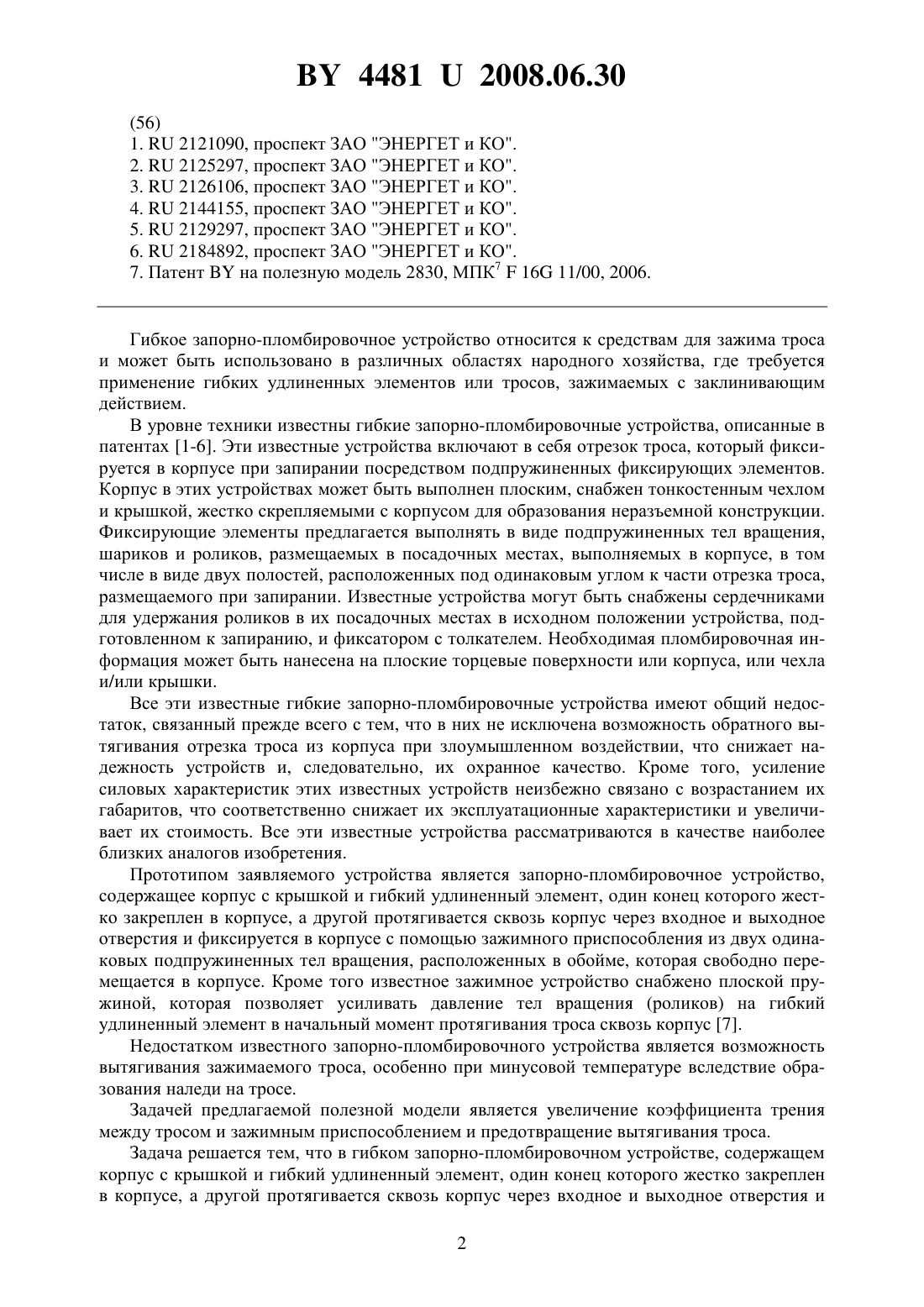

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Левшин Сергей Георгиевич(57) 1. Гибкое запорно-пломбировочное устройство, содержащее корпус с крышкой и гибкий удлиненный элемент, один конец которого жестко закреплен в корпусе, а другой протянут сквозь корпус через входное и выходное отверстия и зафиксирован в корпусе с помощью зажимного приспособления из двух одинаковых роликов, расположенных в обойме, которая обладает свободой перемещения в корпусе, отличающееся тем, что ролики представляют собой цилиндрические тела вращения, на цилиндрической части которых выполнены одинаковые канавки. 2. Устройство по п. 1, отличающееся тем, что канавки выполнены кольцевыми по наружному диаметру по всей длине цилиндрической части. 3. Устройство по п. 1, отличающееся тем, что канавки выполнены вдоль оси ролика. 4. Устройство по любому из пп. 2-3, отличающееся тем, что глубина канавок одинакова. 5. Устройство по любому из пп. 2-3, отличающееся тем, что канавки выполнены с равным шагом.(56) 1.2121090, проспект ЗАО ЭНЕРГЕТ и КО. 2.2125297, проспект ЗАО ЭНЕРГЕТ и КО. 3.2126106, проспект ЗАО ЭНЕРГЕТ и КО. 4.2144155, проспект ЗАО ЭНЕРГЕТ и КО. 5.2129297, проспект ЗАО ЭНЕРГЕТ и КО. 6.2184892, проспект ЗАО ЭНЕРГЕТ и КО. 7. Патентна полезную модель 2830, МПК 716 11/00, 2006. Гибкое запорно-пломбировочное устройство относится к средствам для зажима троса и может быть использовано в различных областях народного хозяйства, где требуется применение гибких удлиненных элементов или тросов, зажимаемых с заклинивающим действием. В уровне техники известны гибкие запорно-пломбировочные устройства, описанные в патентах 1-6. Эти известные устройства включают в себя отрезок троса, который фиксируется в корпусе при запирании посредством подпружиненных фиксирующих элементов. Корпус в этих устройствах может быть выполнен плоским, снабжен тонкостенным чехлом и крышкой, жестко скрепляемыми с корпусом для образования неразъемной конструкции. Фиксирующие элементы предлагается выполнять в виде подпружиненных тел вращения,шариков и роликов, размещаемых в посадочных местах, выполняемых в корпусе, в том числе в виде двух полостей, расположенных под одинаковым углом к части отрезка троса,размещаемого при запирании. Известные устройства могут быть снабжены сердечниками для удержания роликов в их посадочных местах в исходном положении устройства, подготовленном к запиранию, и фиксатором с толкателем. Необходимая пломбировочная информация может быть нанесена на плоские торцевые поверхности или корпуса, или чехла и/или крышки. Все эти известные гибкие запорно-пломбировочные устройства имеют общий недостаток, связанный прежде всего с тем, что в них не исключена возможность обратного вытягивания отрезка троса из корпуса при злоумышленном воздействии, что снижает надежность устройств и, следовательно, их охранное качество. Кроме того, усиление силовых характеристик этих известных устройств неизбежно связано с возрастанием их габаритов, что соответственно снижает их эксплуатационные характеристики и увеличивает их стоимость. Все эти известные устройства рассматриваются в качестве наиболее близких аналогов изобретения. Прототипом заявляемого устройства является запорно-пломбировочное устройство,содержащее корпус с крышкой и гибкий удлиненный элемент, один конец которого жестко закреплен в корпусе, а другой протягивается сквозь корпус через входное и выходное отверстия и фиксируется в корпусе с помощью зажимного приспособления из двух одинаковых подпружиненных тел вращения, расположенных в обойме, которая свободно перемещается в корпусе. Кроме того известное зажимное устройство снабжено плоской пружиной, которая позволяет усиливать давление тел вращения (роликов) на гибкий удлиненный элемент в начальный момент протягивания троса сквозь корпус 7. Недостатком известного запорно-пломбировочного устройства является возможность вытягивания зажимаемого троса, особенно при минусовой температуре вследствие образования наледи на тросе. Задачей предлагаемой полезной модели является увеличение коэффициента трения между тросом и зажимным приспособлением и предотвращение вытягивания троса. Задача решается тем, что в гибком запорно-пломбировочном устройстве, содержащем корпус с крышкой и гибкий удлиненный элемент, один конец которого жестко закреплен в корпусе, а другой протягивается сквозь корпус через входное и выходное отверстия и 2 44812008.06.30 фиксируется в корпусе с помощью зажимного приспособления из двух одинаковых подпружиненных роликов, расположенных в обойме, которая свободно перемещается в корпусе, причем ролики представляют собой цилиндрические тела вращения, по наружному диаметру которых по всей длине цилиндрической части выполнены одинаковые кольцевые канавки с равным шагом. На цилиндрической части роликов также выполнены вдоль оси аналогичные одинаковые с равным шагом продольные канавки. Глубина кольцевых и продольных канавок одинакова. Устройство представлено на чертежах. Фиг. 1 - сборочный чертеж устройства для гибкого удлиненного элемента, вид сбоку. Фиг. 2 - сборочный чертеж устройства для гибкого удлиненного элемента, вид сверху. Фиг. 3 - ролик, вид сверху. Фиг. 4 - ролик, вид сбоку. Устройство, изображенное на фиг. 1, содержит корпус 1, крышку 2, отрезок троса, конец которого жестко закреплен в корпусе 1. В одну свободную полость корпуса 1 вставляется звездочка 3, в другую свободную полость корпуса 1 вставляется обойма 6. В свою очередь, в обойму 6 вставляется два ролика 4 (фиг. 2) и пружина 5 (фиг. 1 и 2). Затем в проточку корпуса 1 вставляется пружина 7. Сверху на корпус 1 вставляется крышка 2 таким образом, чтобы прилив в крышке со сквозным отверстием совпадал со сквозным отверстием в корпусе 1. Далее крышка 2 завальцовывается в корпусе 1, и устройство готово к применению. Второй конец троса просовывается через входное отверстие в корпусе 1 и заклинивается роликами 4.Трос пропускается через звездочку 3. Ролики 4 представляют собой цилиндрические тела вращения (фиг. 3, 4), по наружному диаметру которых по всей длине цилиндрической части выполнены с равным шагом одинаковые кольцевые канавки 8. На цилиндрической части роликов 4 также вдоль оси выполнены с равным шагом одинаковые продольные канавки 9. Глубина кольцевых 8 и продольных 9 канавок одинакова. При пересечении продольных 9 и кольцевых 8 канавок образуется пирамида с острой вершиной. Острые вершины получаются в результате пересечения под определенным углом наклонных граней при изготовлении продольных и поперечных канавок. За счет имеющихся кольцевых и продольных канавок на роликах происходит увеличение в 2 раза площади соприкосновения протягиваемого троса с роликами, что в свою очередь приводит к увеличению коэффициента трения. Также при попадании влаги в корпус запорно-пломбировочного устройства при минусовой температуре и образовании льда происходит разрушение наледи нарезными канавками, что препятствует вытягиванию каната из корпуса запорно-пломбировочного устройства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
