Клапан запорно-регулирующий

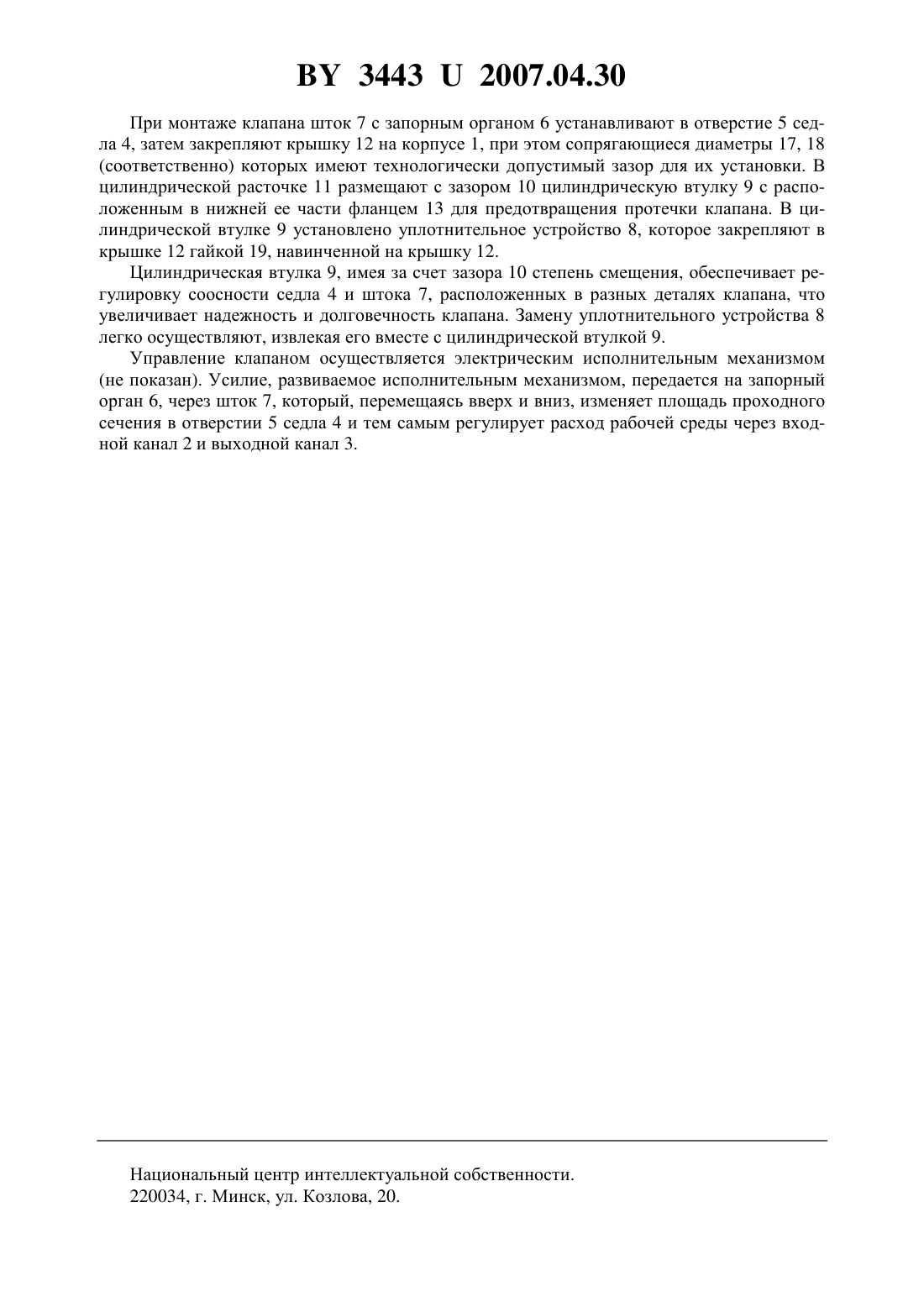

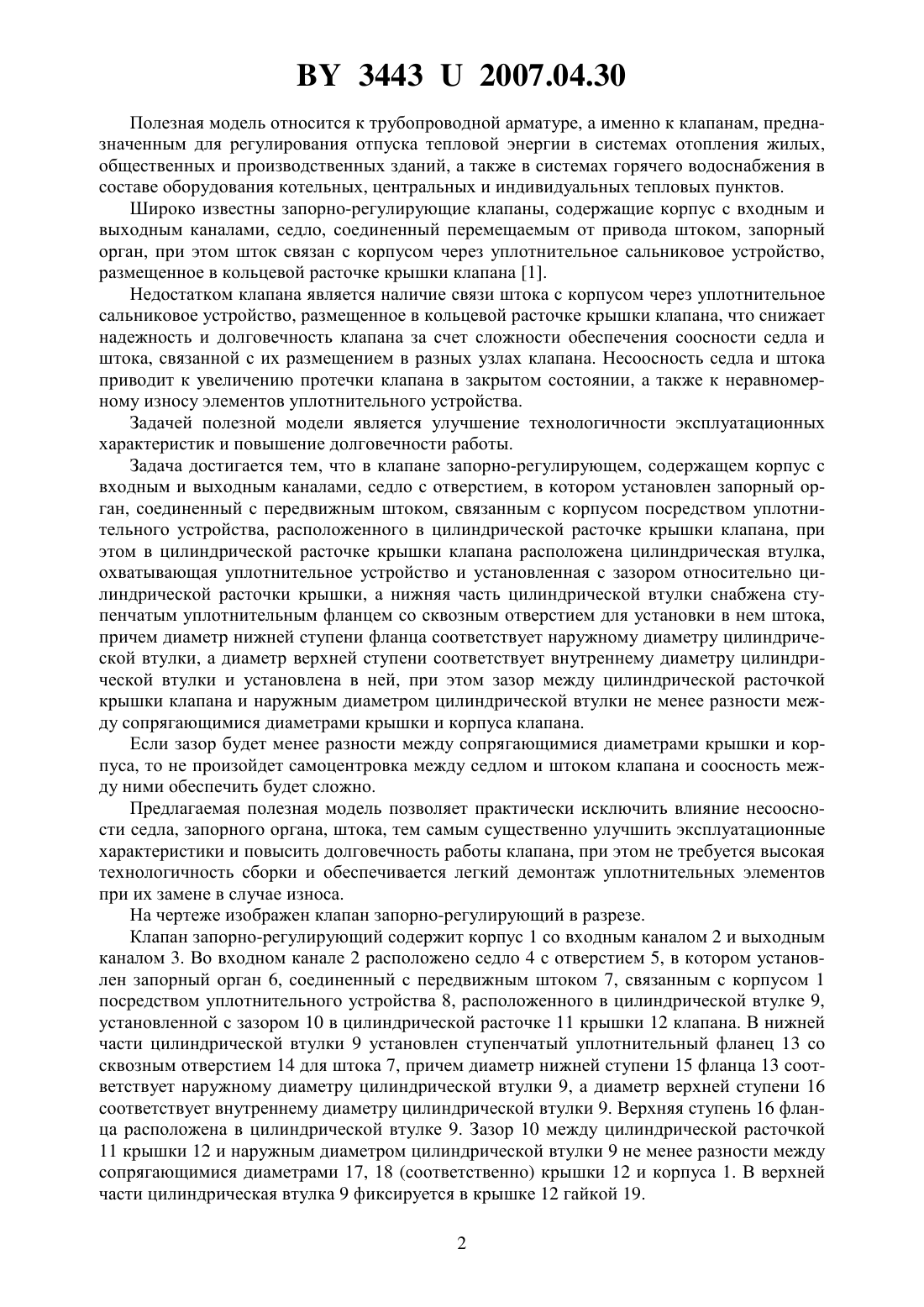

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Панков Сергей Федорович(72) Автор Панков Сергей Федорович(73) Патентообладатель Панков Сергей Федорович(57) Клапан запорно-регулирующий, содержащий корпус с входным и выходным каналами, седло с отверстием, в котором установлен запорный орган, соединенный с передвижным штоком, связанным с корпусом посредством уплотнительного устройства,расположенного в цилиндрической расточке крышки клапана, отличающийся тем, что в цилиндрической расточке крышки клапана установлена цилиндрическая втулка, охватывающая уплотнительное устройство и установленная с зазором относительно цилиндрической расточки крышки, а в нижней части цилиндрической втулки установлен ступенчатый уплотнительный фланец со сквозным отверстием для установки в нем штока, причем диаметр нижней ступени фланца соответствует наружному диаметру цилиндрической втулки,а диаметр верхней ступени соответствует внутреннему диаметру цилиндрической втулки и установлена в ней, при этом зазор между цилиндрической расточкой крышки клапана и наружным диаметром цилиндрической втулки не менее разности между сопрягающимися диаметрами крышки и корпуса. 34432007.04.30 Полезная модель относится к трубопроводной арматуре, а именно к клапанам, предназначенным для регулирования отпуска тепловой энергии в системах отопления жилых,общественных и производственных зданий, а также в системах горячего водоснабжения в составе оборудования котельных, центральных и индивидуальных тепловых пунктов. Широко известны запорно-регулирующие клапаны, содержащие корпус с входным и выходным каналами, седло, соединенный перемещаемым от привода штоком, запорный орган, при этом шток связан с корпусом через уплотнительное сальниковое устройство,размещенное в кольцевой расточке крышки клапана 1. Недостатком клапана является наличие связи штока с корпусом через уплотнительное сальниковое устройство, размещенное в кольцевой расточке крышки клапана, что снижает надежность и долговечность клапана за счет сложности обеспечения соосности седла и штока, связанной с их размещением в разных узлах клапана. Несоосность седла и штока приводит к увеличению протечки клапана в закрытом состоянии, а также к неравномерному износу элементов уплотнительного устройства. Задачей полезной модели является улучшение технологичности эксплуатационных характеристик и повышение долговечности работы. Задача достигается тем, что в клапане запорно-регулирующем, содержащем корпус с входным и выходным каналами, седло с отверстием, в котором установлен запорный орган, соединенный с передвижным штоком, связанным с корпусом посредством уплотнительного устройства, расположенного в цилиндрической расточке крышки клапана, при этом в цилиндрической расточке крышки клапана расположена цилиндрическая втулка,охватывающая уплотнительное устройство и установленная с зазором относительно цилиндрической расточки крышки, а нижняя часть цилиндрической втулки снабжена ступенчатым уплотнительным фланцем со сквозным отверстием для установки в нем штока,причем диаметр нижней ступени фланца соответствует наружному диаметру цилиндрической втулки, а диаметр верхней ступени соответствует внутреннему диаметру цилиндрической втулки и установлена в ней, при этом зазор между цилиндрической расточкой крышки клапана и наружным диаметром цилиндрической втулки не менее разности между сопрягающимися диаметрами крышки и корпуса клапана. Если зазор будет менее разности между сопрягающимися диаметрами крышки и корпуса, то не произойдет самоцентровка между седлом и штоком клапана и соосность между ними обеспечить будет сложно. Предлагаемая полезная модель позволяет практически исключить влияние несоосности седла, запорного органа, штока, тем самым существенно улучшить эксплуатационные характеристики и повысить долговечность работы клапана, при этом не требуется высокая технологичность сборки и обеспечивается легкий демонтаж уплотнительных элементов при их замене в случае износа. На чертеже изображен клапан запорно-регулирующий в разрезе. Клапан запорно-регулирующий содержит корпус 1 со входным каналом 2 и выходным каналом 3. Во входном канале 2 расположено седло 4 с отверстием 5, в котором установлен запорный орган 6, соединенный с передвижным штоком 7, связанным с корпусом 1 посредством уплотнительного устройства 8, расположенного в цилиндрической втулке 9,установленной с зазором 10 в цилиндрической расточке 11 крышки 12 клапана. В нижней части цилиндрической втулки 9 установлен ступенчатый уплотнительный фланец 13 со сквозным отверстием 14 для штока 7, причем диаметр нижней ступени 15 фланца 13 соответствует наружному диаметру цилиндрической втулки 9, а диаметр верхней ступени 16 соответствует внутреннему диаметру цилиндрической втулки 9. Верхняя ступень 16 фланца расположена в цилиндрической втулке 9. Зазор 10 между цилиндрической расточкой 11 крышки 12 и наружным диаметром цилиндрической втулки 9 не менее разности между сопрягающимися диаметрами 17, 18 (соответственно) крышки 12 и корпуса 1. В верхней части цилиндрическая втулка 9 фиксируется в крышке 12 гайкой 19. 2 34432007.04.30 При монтаже клапана шток 7 с запорным органом 6 устанавливают в отверстие 5 седла 4, затем закрепляют крышку 12 на корпусе 1, при этом сопрягающиеся диаметры 17, 18(соответственно) которых имеют технологически допустимый зазор для их установки. В цилиндрической расточке 11 размещают с зазором 10 цилиндрическую втулку 9 с расположенным в нижней ее части фланцем 13 для предотвращения протечки клапана. В цилиндрической втулке 9 установлено уплотнительное устройство 8, которое закрепляют в крышке 12 гайкой 19, навинченной на крышку 12. Цилиндрическая втулка 9, имея за счет зазора 10 степень смещения, обеспечивает регулировку соосности седла 4 и штока 7, расположенных в разных деталях клапана, что увеличивает надежность и долговечность клапана. Замену уплотнительного устройства 8 легко осуществляют, извлекая его вместе с цилиндрической втулкой 9. Управление клапаном осуществляется электрическим исполнительным механизмом(не показан). Усилие, развиваемое исполнительным механизмом, передается на запорный орган 6, через шток 7, который, перемещаясь вверх и вниз, изменяет площадь проходного сечения в отверстии 5 седла 4 и тем самым регулирует расход рабочей среды через входной канал 2 и выходной канал 3. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
