Гибкое запорно-пломбировочное устройство

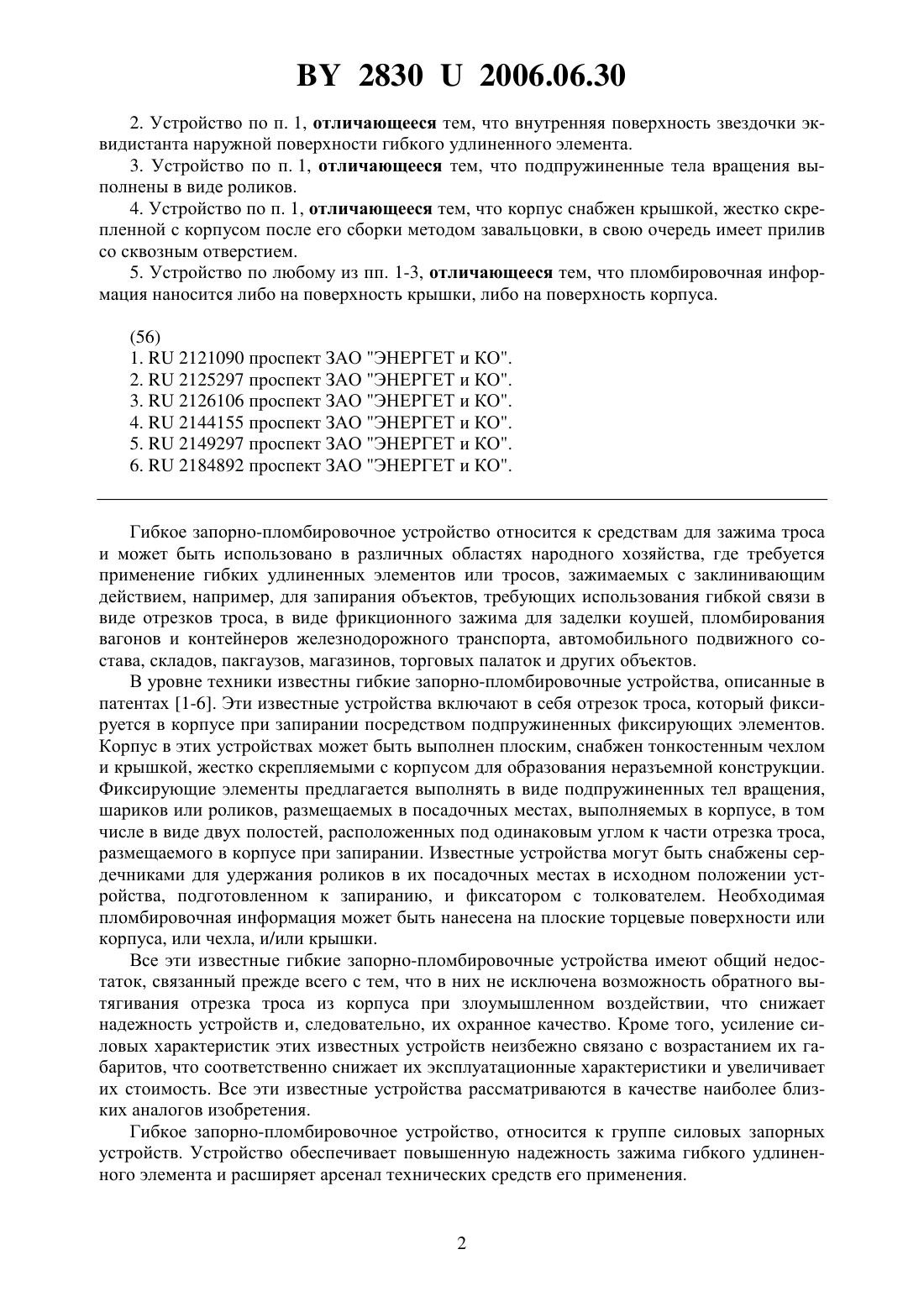

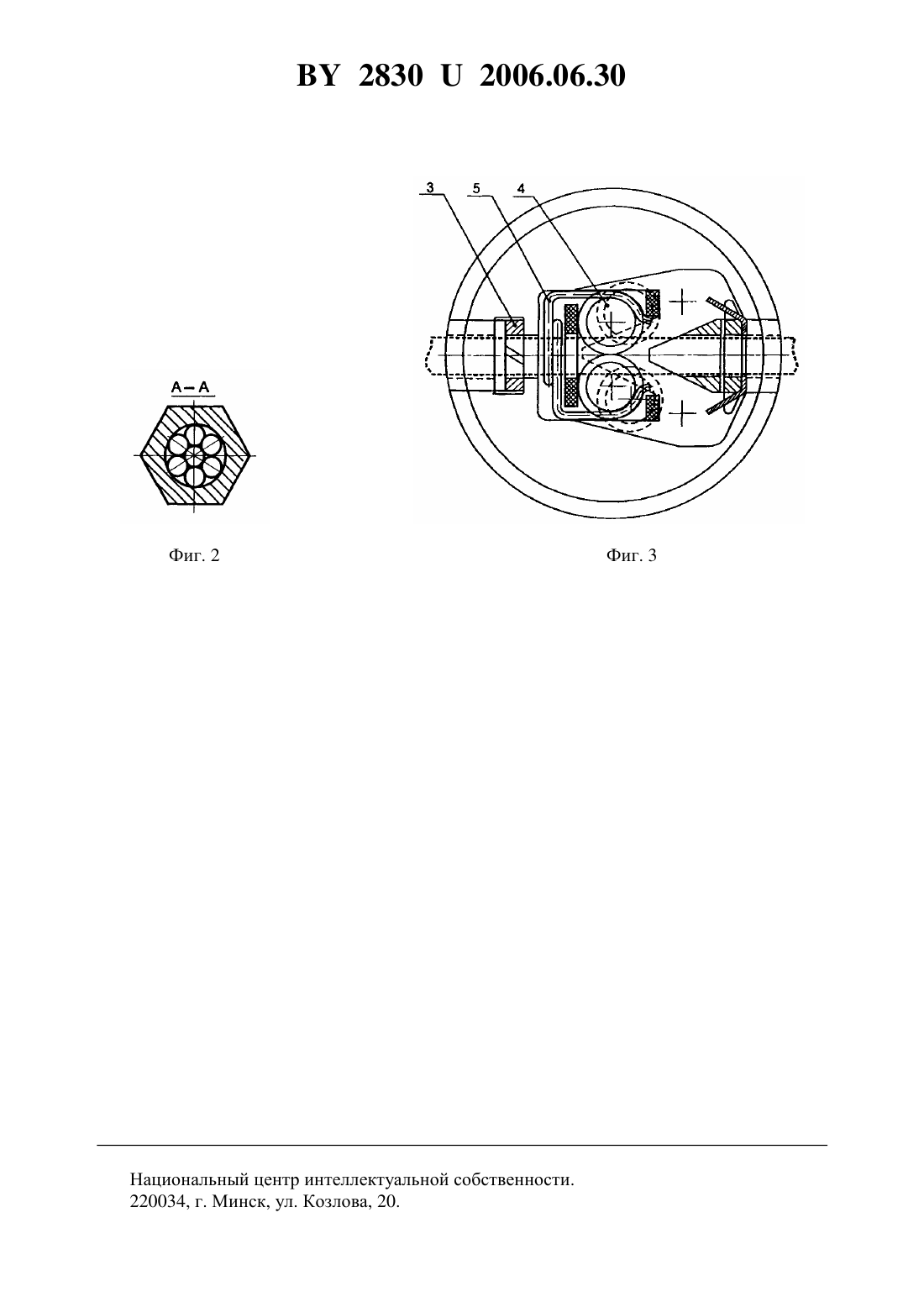

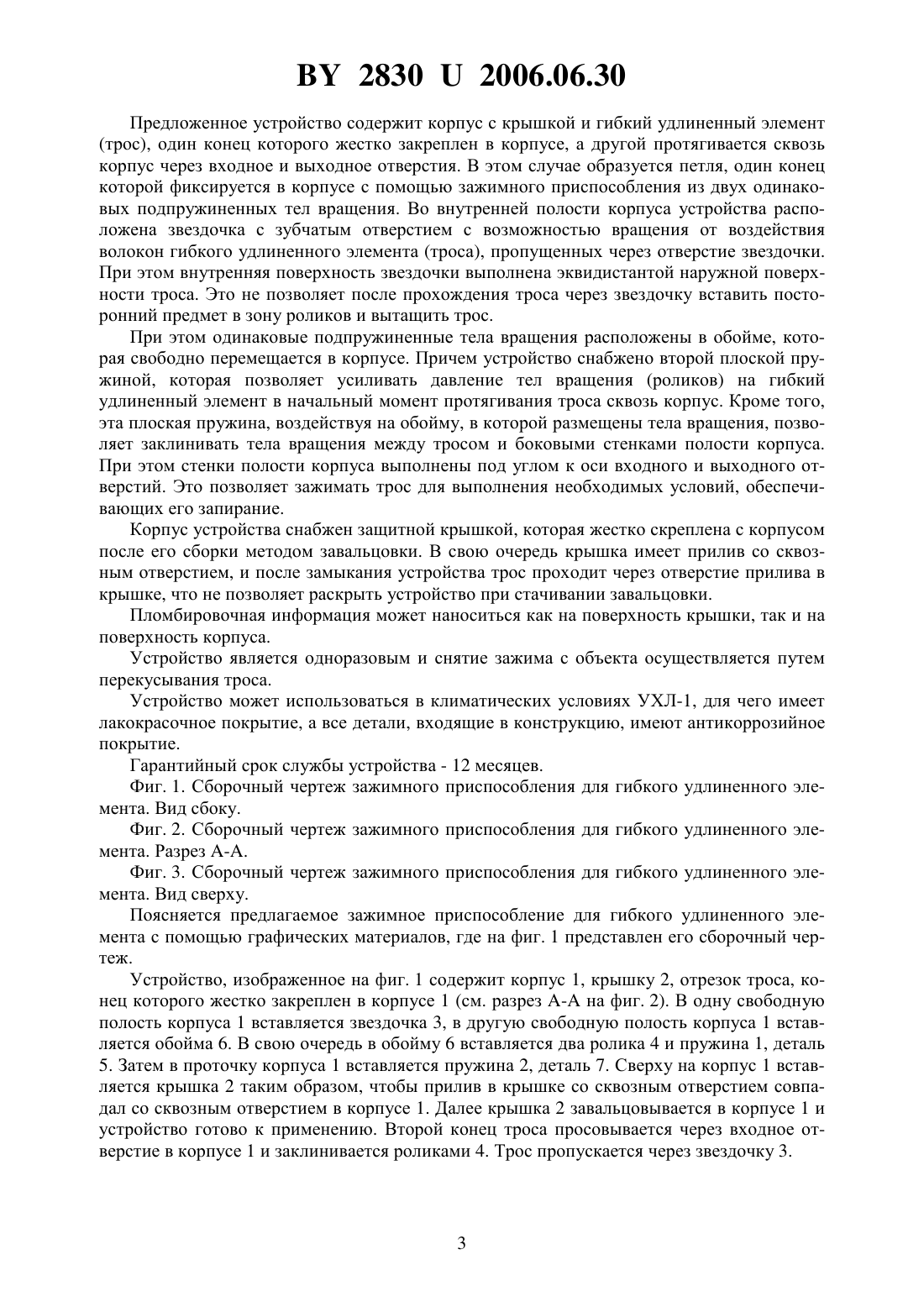

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Левшин Сергей Георгиевич(57) 1. Гибкое запорно-пломбировочное устройство, содержащее корпус с крышкой и гибкий удлиненный элемент, один конец которого жестко закреплен в корпусе, а другой протягивается сквозь корпус через входное и выходное отверстия, с образованием петли и одновременной фиксацией в корпусе с помощью зажимного приспособления из двух одинаковых подпружиненных тел вращения, отличающееся тем, что во внутренней плоскости корпуса расположена звездочка с зубчатым отверстием с возможностью вращения от воздействия волокон гибкого удлиненного элемента, пропущенных через отверстие звездочки, а одинаковые подпружиненные тела вращения расположены в обойме, свободно перемещающейся в корпусе, причем устройство снабжено второй плоской пружиной, позволяющей усиливать давление тел вращения на гибкий удлиненный элемент в начальный момент протягивания сквозь корпус гибкого удлиненного элемента, боковые стенки полости корпуса выполнены под углом к оси входного и выходного отверстий, позволяющие зажимать удлиненный гибкий элемент. 28302006.06.30 2. Устройство по п. 1, отличающееся тем, что внутренняя поверхность звездочки эквидистанта наружной поверхности гибкого удлиненного элемента. 3. Устройство по п. 1, отличающееся тем, что подпружиненные тела вращения выполнены в виде роликов. 4. Устройство по п. 1, отличающееся тем, что корпус снабжен крышкой, жестко скрепленной с корпусом после его сборки методом завальцовки, в свою очередь имеет прилив со сквозным отверстием. 5. Устройство по любому из пп. 1-3, отличающееся тем, что пломбировочная информация наносится либо на поверхность крышки, либо на поверхность корпуса.(56) 1.2121090 проспект ЗАО ЭНЕРГЕТ и КО. 2.2125297 проспект ЗАО ЭНЕРГЕТ и КО. 3.2126106 проспект ЗАО ЭНЕРГЕТ и КО. 4.2144155 проспект ЗАО ЭНЕРГЕТ и КО. 5.2149297 проспект ЗАО ЭНЕРГЕТ и КО. 6.2184892 проспект ЗАО ЭНЕРГЕТ и КО. Гибкое запорно-пломбировочное устройство относится к средствам для зажима троса и может быть использовано в различных областях народного хозяйства, где требуется применение гибких удлиненных элементов или тросов, зажимаемых с заклинивающим действием, например, для запирания объектов, требующих использования гибкой связи в виде отрезков троса, в виде фрикционного зажима для заделки коушей, пломбирования вагонов и контейнеров железнодорожного транспорта, автомобильного подвижного состава, складов, пакгаузов, магазинов, торговых палаток и других объектов. В уровне техники известны гибкие запорно-пломбировочные устройства, описанные в патентах 1-6. Эти известные устройства включают в себя отрезок троса, который фиксируется в корпусе при запирании посредством подпружиненных фиксирующих элементов. Корпус в этих устройствах может быть выполнен плоским, снабжен тонкостенным чехлом и крышкой, жестко скрепляемыми с корпусом для образования неразъемной конструкции. Фиксирующие элементы предлагается выполнять в виде подпружиненных тел вращения,шариков или роликов, размещаемых в посадочных местах, выполняемых в корпусе, в том числе в виде двух полостей, расположенных под одинаковым углом к части отрезка троса,размещаемого в корпусе при запирании. Известные устройства могут быть снабжены сердечниками для удержания роликов в их посадочных местах в исходном положении устройства, подготовленном к запиранию, и фиксатором с толкователем. Необходимая пломбировочная информация может быть нанесена на плоские торцевые поверхности или корпуса, или чехла, и/или крышки. Все эти известные гибкие запорно-пломбировочные устройства имеют общий недостаток, связанный прежде всего с тем, что в них не исключена возможность обратного вытягивания отрезка троса из корпуса при злоумышленном воздействии, что снижает надежность устройств и, следовательно, их охранное качество. Кроме того, усиление силовых характеристик этих известных устройств неизбежно связано с возрастанием их габаритов, что соответственно снижает их эксплуатационные характеристики и увеличивает их стоимость. Все эти известные устройства рассматриваются в качестве наиболее близких аналогов изобретения. Гибкое запорно-пломбировочное устройство, относится к группе силовых запорных устройств. Устройство обеспечивает повышенную надежность зажима гибкого удлиненного элемента и расширяет арсенал технических средств его применения. 28302006.06.30 Предложенное устройство содержит корпус с крышкой и гибкий удлиненный элемент(трос), один конец которого жестко закреплен в корпусе, а другой протягивается сквозь корпус через входное и выходное отверстия. В этом случае образуется петля, один конец которой фиксируется в корпусе с помощью зажимного приспособления из двух одинаковых подпружиненных тел вращения. Во внутренней полости корпуса устройства расположена звездочка с зубчатым отверстием с возможностью вращения от воздействия волокон гибкого удлиненного элемента (троса), пропущенных через отверстие звездочки. При этом внутренняя поверхность звездочки выполнена эквидистантой наружной поверхности троса. Это не позволяет после прохождения троса через звездочку вставить посторонний предмет в зону роликов и вытащить трос. При этом одинаковые подпружиненные тела вращения расположены в обойме, которая свободно перемещается в корпусе. Причем устройство снабжено второй плоской пружиной, которая позволяет усиливать давление тел вращения (роликов) на гибкий удлиненный элемент в начальный момент протягивания троса сквозь корпус. Кроме того,эта плоская пружина, воздействуя на обойму, в которой размещены тела вращения, позволяет заклинивать тела вращения между тросом и боковыми стенками полости корпуса. При этом стенки полости корпуса выполнены под углом к оси входного и выходного отверстий. Это позволяет зажимать трос для выполнения необходимых условий, обеспечивающих его запирание. Корпус устройства снабжен защитной крышкой, которая жестко скреплена с корпусом после его сборки методом завальцовки. В свою очередь крышка имеет прилив со сквозным отверстием, и после замыкания устройства трос проходит через отверстие прилива в крышке, что не позволяет раскрыть устройство при стачивании завальцовки. Пломбировочная информация может наноситься как на поверхность крышки, так и на поверхность корпуса. Устройство является одноразовым и снятие зажима с объекта осуществляется путем перекусывания троса. Устройство может использоваться в климатических условиях УХЛ-1, для чего имеет лакокрасочное покрытие, а все детали, входящие в конструкцию, имеют антикоррозийное покрытие. Гарантийный срок службы устройства - 12 месяцев. Фиг. 1. Сборочный чертеж зажимного приспособления для гибкого удлиненного элемента. Вид сбоку. Фиг. 2. Сборочный чертеж зажимного приспособления для гибкого удлиненного элемента. Разрез -. Фиг. 3. Сборочный чертеж зажимного приспособления для гибкого удлиненного элемента. Вид сверху. Поясняется предлагаемое зажимное приспособление для гибкого удлиненного элемента с помощью графических материалов, где на фиг. 1 представлен его сборочный чертеж. Устройство, изображенное на фиг. 1 содержит корпус 1, крышку 2, отрезок троса, конец которого жестко закреплен в корпусе 1 (см. разрез - на фиг. 2). В одну свободную полость корпуса 1 вставляется звездочка 3, в другую свободную полость корпуса 1 вставляется обойма 6. В свою очередь в обойму 6 вставляется два ролика 4 и пружина 1, деталь 5. Затем в проточку корпуса 1 вставляется пружина 2, деталь 7. Сверху на корпус 1 вставляется крышка 2 таким образом, чтобы прилив в крышке со сквозным отверстием совпадал со сквозным отверстием в корпусе 1. Далее крышка 2 завальцовывается в корпусе 1 и устройство готово к применению. Второй конец троса просовывается через входное отверстие в корпусе 1 и заклинивается роликами 4. Трос пропускается через звездочку 3. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
