Агрегат для ремонта откосов канала

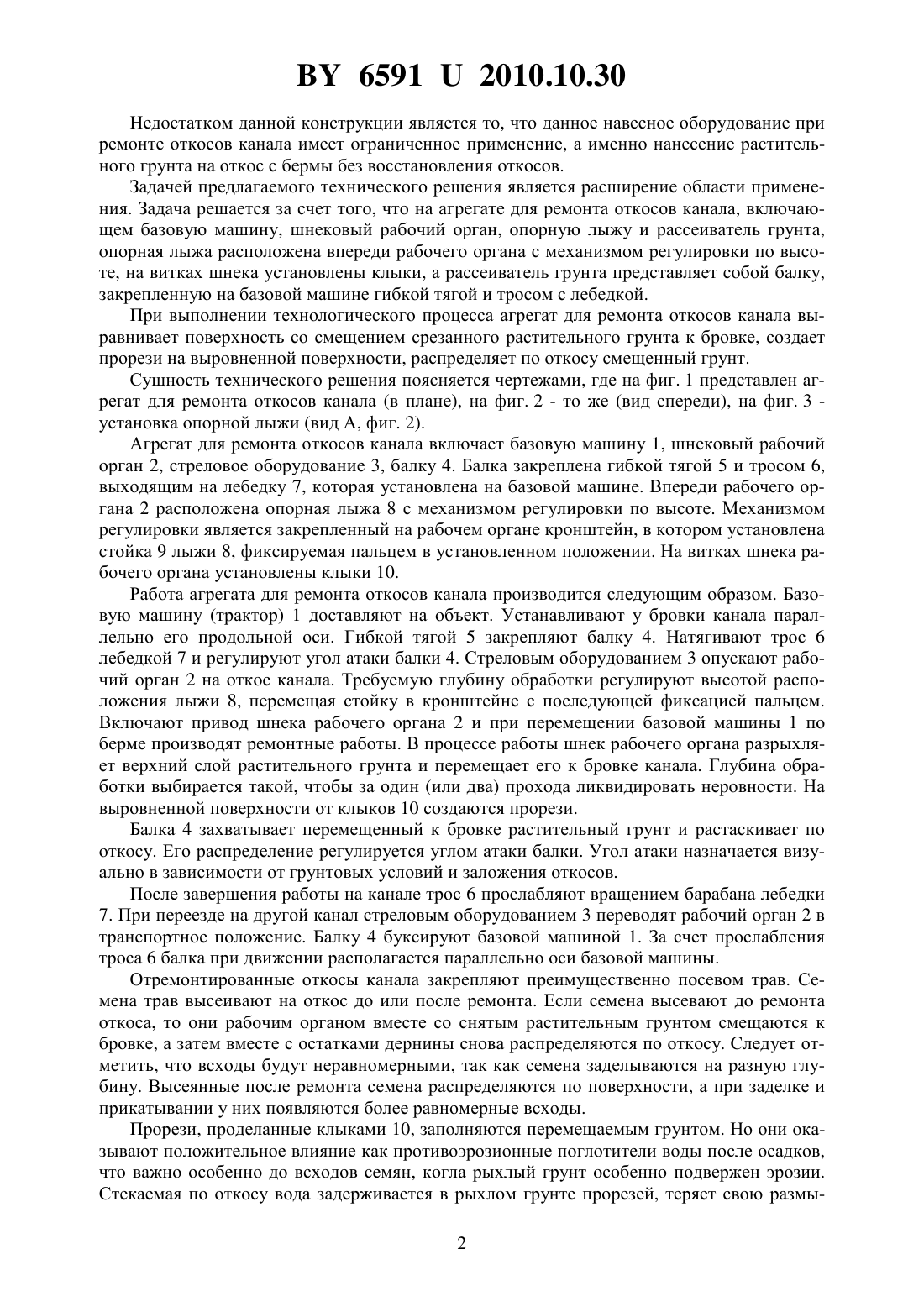

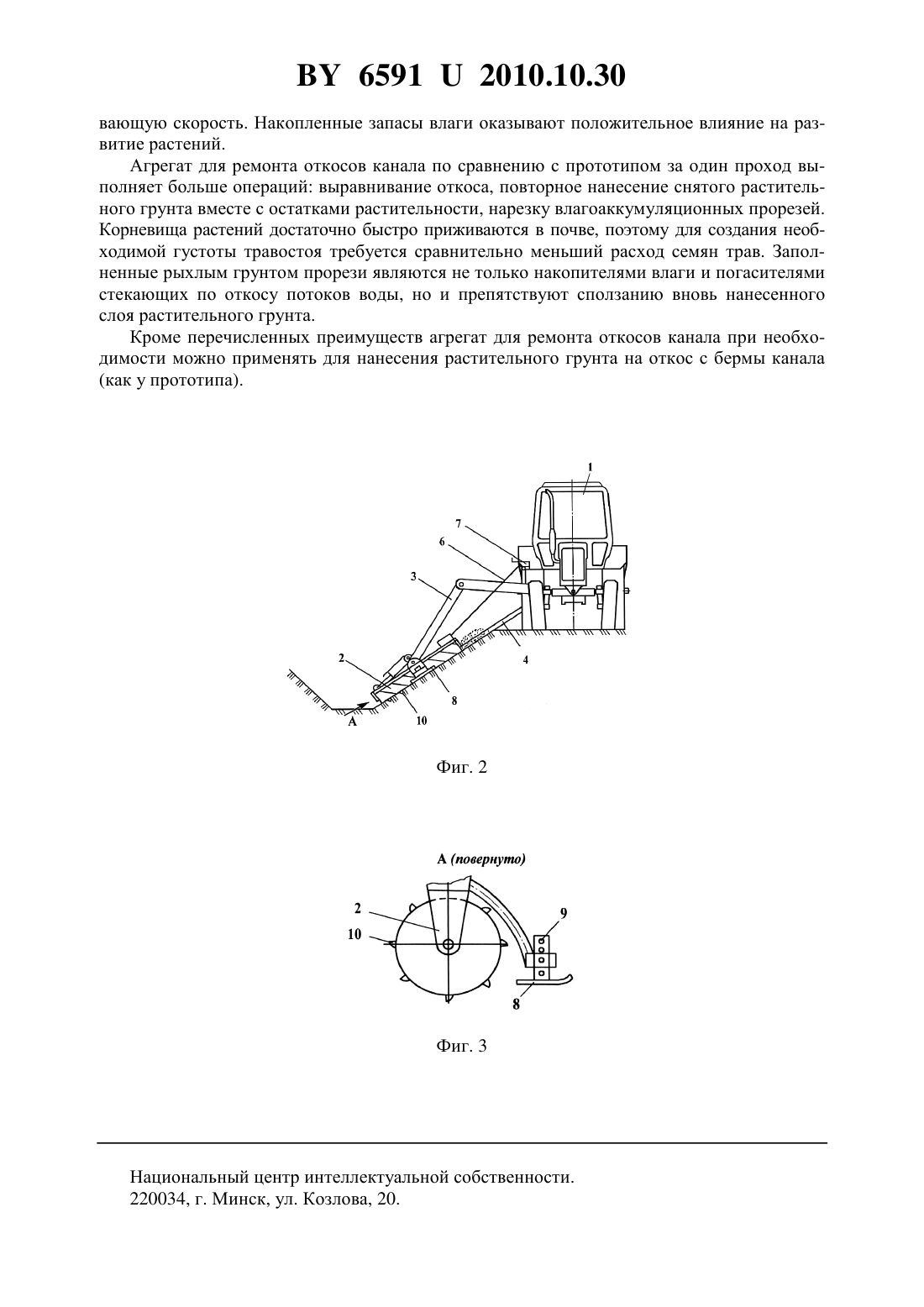

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АГРЕГАТ ДЛЯ РЕМОНТА ОТКОСОВ КАНАЛА(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич Прокопович Нина Николаевна(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Агрегат для ремонта откосов канала, включающий базовую машину, шнековый рабочий орган, опорную лыжу и рассеиватель грунта, отличающийся тем, что опорная лыжа расположена впереди рабочего органа с механизмом регулировки по высоте, на витках шнека установлены клыки, а рассеиватель грунта представляет собой балку, закрепленную на базовой машине гибкой тягой и тросом с лебедкой.(56) 1. Рекомендации по применению навесного оборудования шнекового НОШ-2,5 к экскаватору ЭТЦ-202 А для залужения откосов каналов. - Хабаровск, 1978. - С. 5-6. Фиг. 1 Предлагаемое техническое решение относится к области механизации сельскохозяйственных работ, в частности для восстановления откосов мелиоративных каналов. Наиболее близким по рабочему органу и принципу его работы является навесное оборудование шнековое НОШ-2,5 к экскаватору ЭТЦ-202 А. Оно включает базовую машину 65912010.10.30 Недостатком данной конструкции является то, что данное навесное оборудование при ремонте откосов канала имеет ограниченное применение, а именно нанесение растительного грунта на откос с бермы без восстановления откосов. Задачей предлагаемого технического решения является расширение области применения. Задача решается за счет того, что на агрегате для ремонта откосов канала, включающем базовую машину, шнековый рабочий орган, опорную лыжу и рассеиватель грунта,опорная лыжа расположена впереди рабочего органа с механизмом регулировки по высоте, на витках шнека установлены клыки, а рассеиватель грунта представляет собой балку,закрепленную на базовой машине гибкой тягой и тросом с лебедкой. При выполнении технологического процесса агрегат для ремонта откосов канала выравнивает поверхность со смещением срезанного растительного грунта к бровке, создает прорези на выровненной поверхности, распределяет по откосу смещенный грунт. Сущность технического решения поясняется чертежами, где на фиг. 1 представлен агрегат для ремонта откосов канала (в плане), на фиг. 2 - то же (вид спереди), на фиг. 3 установка опорной лыжи (вид А, фиг. 2). Агрегат для ремонта откосов канала включает базовую машину 1, шнековый рабочий орган 2, стреловое оборудование 3, балку 4. Балка закреплена гибкой тягой 5 и тросом 6,выходящим на лебедку 7, которая установлена на базовой машине. Впереди рабочего органа 2 расположена опорная лыжа 8 с механизмом регулировки по высоте. Механизмом регулировки является закрепленный на рабочем органе кронштейн, в котором установлена стойка 9 лыжи 8, фиксируемая пальцем в установленном положении. На витках шнека рабочего органа установлены клыки 10. Работа агрегата для ремонта откосов канала производится следующим образом. Базовую машину (трактор) 1 доставляют на объект. Устанавливают у бровки канала параллельно его продольной оси. Гибкой тягой 5 закрепляют балку 4. Натягивают трос 6 лебедкой 7 и регулируют угол атаки балки 4. Стреловым оборудованием 3 опускают рабочий орган 2 на откос канала. Требуемую глубину обработки регулируют высотой расположения лыжи 8, перемещая стойку в кронштейне с последующей фиксацией пальцем. Включают привод шнека рабочего органа 2 и при перемещении базовой машины 1 по берме производят ремонтные работы. В процессе работы шнек рабочего органа разрыхляет верхний слой растительного грунта и перемещает его к бровке канала. Глубина обработки выбирается такой, чтобы за один (или два) прохода ликвидировать неровности. На выровненной поверхности от клыков 10 создаются прорези. Балка 4 захватывает перемещенный к бровке растительный грунт и растаскивает по откосу. Его распределение регулируется углом атаки балки. Угол атаки назначается визуально в зависимости от грунтовых условий и заложения откосов. После завершения работы на канале трос 6 прослабляют вращением барабана лебедки 7. При переезде на другой канал стреловым оборудованием 3 переводят рабочий орган 2 в транспортное положение. Балку 4 буксируют базовой машиной 1. За счет прослабления троса 6 балка при движении располагается параллельно оси базовой машины. Отремонтированные откосы канала закрепляют преимущественно посевом трав. Семена трав высеивают на откос до или после ремонта. Если семена высевают до ремонта откоса, то они рабочим органом вместе со снятым растительным грунтом смещаются к бровке, а затем вместе с остатками дернины снова распределяются по откосу. Следует отметить, что всходы будут неравномерными, так как семена заделываются на разную глубину. Высеянные после ремонта семена распределяются по поверхности, а при заделке и прикатывании у них появляются более равномерные всходы. Прорези, проделанные клыками 10, заполняются перемещаемым грунтом. Но они оказывают положительное влияние как противоэрозионные поглотители воды после осадков,что важно особенно до всходов семян, когла рыхлый грунт особенно подвержен эрозии. Стекаемая по откосу вода задерживается в рыхлом грунте прорезей, теряет свою размы 2 65912010.10.30 вающую скорость. Накопленные запасы влаги оказывают положительное влияние на развитие растений. Агрегат для ремонта откосов канала по сравнению с прототипом за один проход выполняет больше операций выравнивание откоса, повторное нанесение снятого растительного грунта вместе с остатками растительности, нарезку влагоаккумуляционных прорезей. Корневища растений достаточно быстро приживаются в почве, поэтому для создания необходимой густоты травостоя требуется сравнительно меньший расход семян трав. Заполненные рыхлым грунтом прорези являются не только накопителями влаги и погасителями стекающих по откосу потоков воды, но и препятствуют сползанию вновь нанесенного слоя растительного грунта. Кроме перечисленных преимуществ агрегат для ремонта откосов канала при необходимости можно применять для нанесения растительного грунта на откос с бермы канала Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
