Гидромашина объемного вытеснения

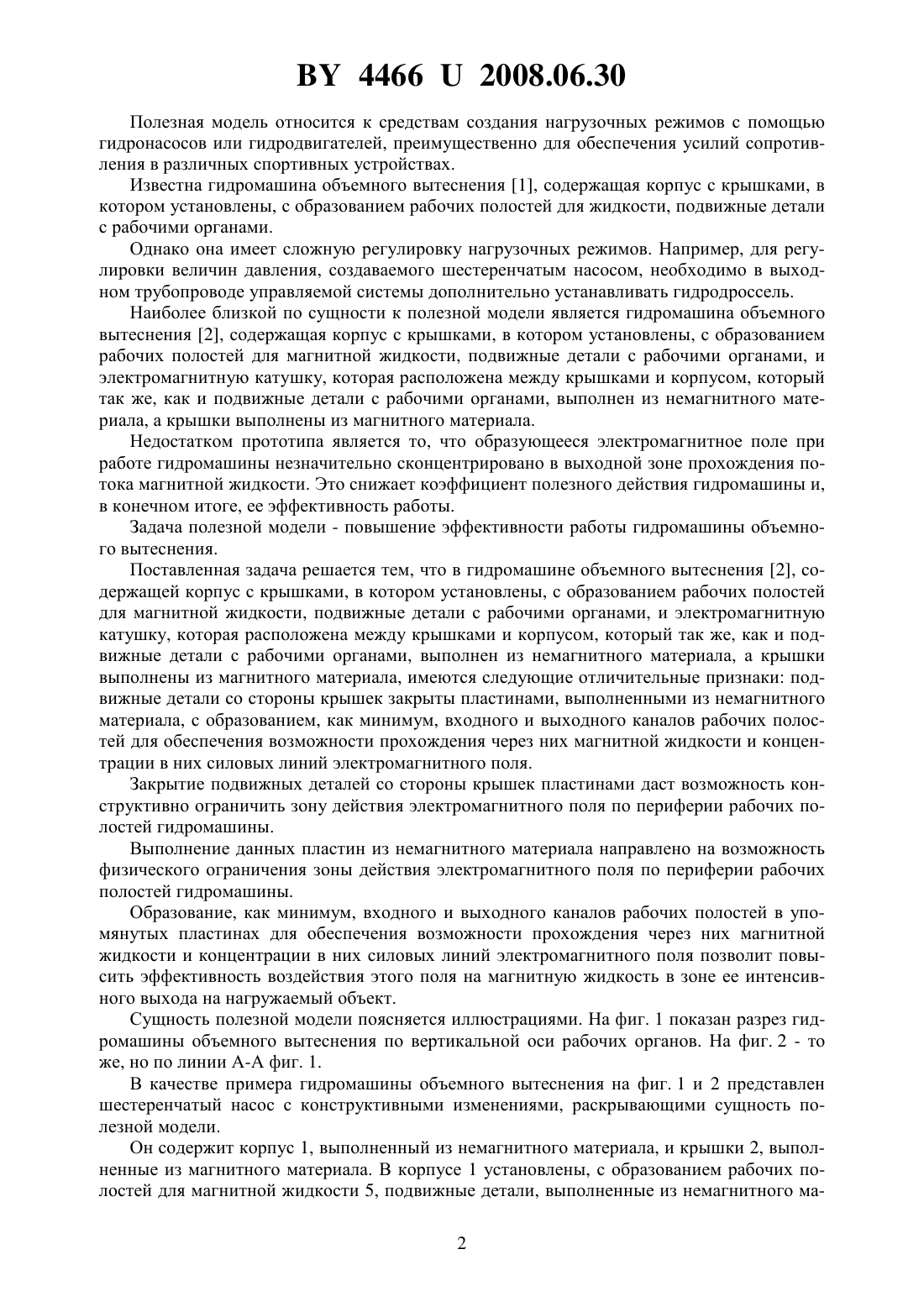

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Ермакова Мария Александровна(72) Авторы Ермакова Мария Александровна Макоед Александр Михайлович(73) Патентообладатель Ермакова Мария Александровна(57) Гидромашина объемного вытеснения, содержащая корпус с крышками, в котором установлены, с образованием рабочих полостей для магнитной жидкости, подвижные детали с рабочими органами, и электромагнитную катушку, которая расположена между крышками и корпусом, который так же, как и подвижные детали с рабочими органами, выполнен из немагнитного материала, а крышки выполнены из магнитного материала, отличающаяся тем, что подвижные детали со стороны крышек закрыты пластинами,выполненными из немагнитного материала, с образованием, как минимум, входного и выходного каналов рабочих полостей для обеспечения возможности прохождения через них магнитной жидкости и концентрации в них силовых линий электромагнитного поля. 44662008.06.30 Полезная модель относится к средствам создания нагрузочных режимов с помощью гидронасосов или гидродвигателей, преимущественно для обеспечения усилий сопротивления в различных спортивных устройствах. Известна гидромашина объемного вытеснения 1, содержащая корпус с крышками, в котором установлены, с образованием рабочих полостей для жидкости, подвижные детали с рабочими органами. Однако она имеет сложную регулировку нагрузочных режимов. Например, для регулировки величин давления, создаваемого шестеренчатым насосом, необходимо в выходном трубопроводе управляемой системы дополнительно устанавливать гидродроссель. Наиболее близкой по сущности к полезной модели является гидромашина объемного вытеснения 2, содержащая корпус с крышками, в котором установлены, с образованием рабочих полостей для магнитной жидкости, подвижные детали с рабочими органами, и электромагнитную катушку, которая расположена между крышками и корпусом, который так же, как и подвижные детали с рабочими органами, выполнен из немагнитного материала, а крышки выполнены из магнитного материала. Недостатком прототипа является то, что образующееся электромагнитное поле при работе гидромашины незначительно сконцентрировано в выходной зоне прохождения потока магнитной жидкости. Это снижает коэффициент полезного действия гидромашины и,в конечном итоге, ее эффективность работы. Задача полезной модели - повышение эффективности работы гидромашины объемного вытеснения. Поставленная задача решается тем, что в гидромашине объемного вытеснения 2, содержащей корпус с крышками, в котором установлены, с образованием рабочих полостей для магнитной жидкости, подвижные детали с рабочими органами, и электромагнитную катушку, которая расположена между крышками и корпусом, который так же, как и подвижные детали с рабочими органами, выполнен из немагнитного материала, а крышки выполнены из магнитного материала, имеются следующие отличительные признаки подвижные детали со стороны крышек закрыты пластинами, выполненными из немагнитного материала, с образованием, как минимум, входного и выходного каналов рабочих полостей для обеспечения возможности прохождения через них магнитной жидкости и концентрации в них силовых линий электромагнитного поля. Закрытие подвижных деталей со стороны крышек пластинами даст возможность конструктивно ограничить зону действия электромагнитного поля по периферии рабочих полостей гидромашины. Выполнение данных пластин из немагнитного материала направлено на возможность физического ограничения зоны действия электромагнитного поля по периферии рабочих полостей гидромашины. Образование, как минимум, входного и выходного каналов рабочих полостей в упомянутых пластинах для обеспечения возможности прохождения через них магнитной жидкости и концентрации в них силовых линий электромагнитного поля позволит повысить эффективность воздействия этого поля на магнитную жидкость в зоне ее интенсивного выхода на нагружаемый объект. Сущность полезной модели поясняется иллюстрациями. На фиг. 1 показан разрез гидромашины объемного вытеснения по вертикальной оси рабочих органов. На фиг. 2 - то же, но по линии А-А фиг. 1. В качестве примера гидромашины объемного вытеснения на фиг. 1 и 2 представлен шестеренчатый насос с конструктивными изменениями, раскрывающими сущность полезной модели. Он содержит корпус 1, выполненный из немагнитного материала, и крышки 2, выполненные из магнитного материала. В корпусе 1 установлены, с образованием рабочих полостей для магнитной жидкости 5, подвижные детали, выполненные из немагнитного ма 2 44662008.06.30 териала. Это шестерни 3, имеющие в качестве рабочих органов зубья 4. Шестерни установлены на валах 6. Между крышками 2 и корпусом 1 расположена электромагнитная катушка 7. Шестерни 3 со стороны крышек 2 закрыты пластинами 8, выполненными из немагнитного материала, с образованием, как минимум, входного и выходного каналов 9, 10 рабочих полостей для обеспечения возможности прохождения через них магнитной жидкости 5 и концентрации в них силовых линий 11 электромагнитного поля. Работает гидромашина объемного вытеснения следующим образом. При принудительном вращении одного из валов 6 выступы зубьев 4 шестерен 3 входят во взаимное зацепление и выжимают магнитную жидкость 5 из впадин этих шестерен 3,создавая высокое давление нагнетания. В результате магнитная жидкость 5 через входной канал 9 всасывается благодаря создаваемому разряжению в местах выхода зубьев 4 шестерен 3 из зацепления. Одновременно с этим магнитная жидкость 5 через выходной канал 10 подается из гидромашины. Если на электромагнитную катушку 7 подается напряжение, то силовые линии 11 электромагнитного поля, образующегося при этом, будут проходить вдоль входного и выходного каналов 9, 10 рабочих полостей гидромашины объемного вытеснения. В результате результирующее воздействие электромагнитного поля будет сосредоточено в зоне прямого прохождения магнитной жидкости 5. Это позволит повысить коэффициент полезного действия электромагнитной катушки 7 при создании сопротивления вращению валов 6. Если валы 6 связаны, например, с педалями спортивного велоэргометра (не показано), то путем незначительного изменения напряжения на электромагнитной катушке 7 создаются значительные усилия сопротивления этим педалям, причем в широком диапазоне величин. Использование полезной модели также позволит применять в конструкции гидромашины объемного вытеснения электромагнитную катушку меньших размеров, чем в прототипе, что снизит габаритные размеры этой машины. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
